Уникальные характеристики чердачного перекрытия по деревянным балкам
Для многих людей мансарда ассоциируется с обыденной и второстепенной частью дома, которая привлекает внимание лишь косвенно. Однако, на самом деле, это весьма значимый аспект каждого жилища, и уровень комфорта его обитателей во многом зависит от того, как организована эта пространство. «Чердачное перекрытие по деревянным балкам» становится ключевым элементом, определяющим не только структурную прочность, но и атмосферу уюта в доме.
Особенности
Чердачное помещение — это преимущественно инфраструктурный объект, завершающий строение. Там может быть размещено технологическое оборудование, инженерные сети различного вида. Между жилой и вспомогательной частями постройки перепад температур не может составлять больше 4 градусов. Отсюда следует, что перекрытие должно основательно утепляться и состоять из многих слоев.
Материалы

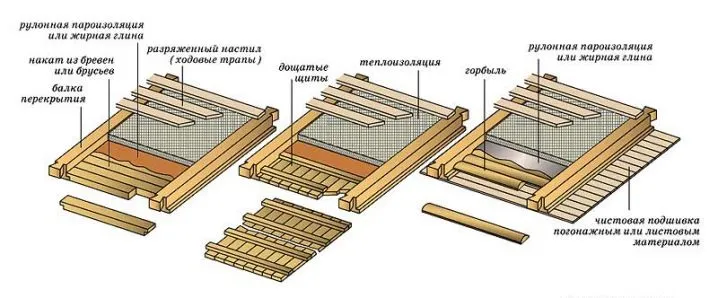

Для укладки перекрытия чердака по деревянным балкам следует использовать:
- накат либо щит из досок;
- пароизоляционный слой и вентиляционный зазор перед утеплителем;
- вентиляцию и пароизоляцию после утеплителя;
- лицевой пол.

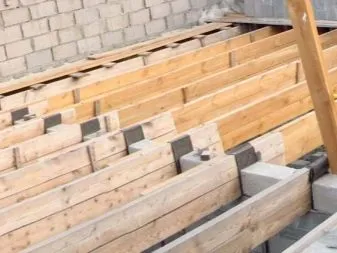

Немалую часть жилых домов и других зданий сооружают из газобетона, поскольку он эффективно сохраняет тепло. Проблема только в том, что плиты из этого материала способны потрескаться, если к ним прикладывать чрезмерную нагрузку. Потому в любом газобетонном доме оптимальным материалом для чердачного перекрытия оказывается дерево. Обязательным условием успеха будет тщательная пропитка материала средствами, предотвращающими возгорание и промокание древесины.

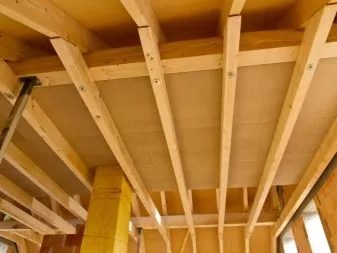

Чаще всего балки не превышают 40 см по высоте и 20 см по ширине, их длина колеблется от 5 до 15 м.
Балочные конструкции делаются из металла либо дерева, используют доски, фанеру или ориентированные плиты. Изредка применяют железобетонные плиты различной конфигурации и сборные элементы с монолитными деталями. Выбрать конкретный вид перекрытия нужно с учетом:
- сейсмической опасности;
- масштаба пролетов;
- числа этажей;
- выраженности нагрузки по вертикали.

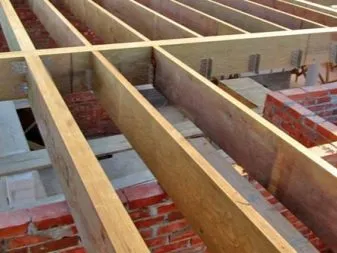

В кирпичном доме переносимая стенами нагрузка будет выше. Потому увеличивается разнообразие допустимых материалов, при условии, что они поддержат стабильность и устойчивость кровли. Все же большинство застройщиков отдают предпочтение деревянным конструкциям, потому что они наиболее дешевые и не требуют высоких профессиональных знаний. Основные требования к обработке материала аналогичны. Наибольшая популярность имеется у прямоугольных балок толщиной 150х100 мм.

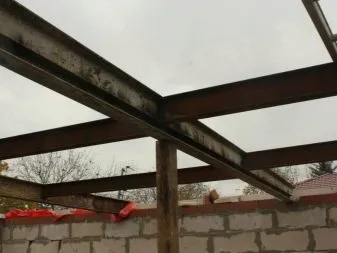

Цельные балочные элементы ограничиваются длиной пролета, поэтому они не могут быть длиннее 500 см. Клееный брус делают иногда втрое длиннее, заменой ему оказываются доски, которые при соединении ставятся на ребро. Изредка применяется оцилиндрованный брус или двутавровые конструкции. В кирпичных постройках могут монтироваться балки из металла на основе:
- двутавра;
- швеллера;
- уголка.
Подобное решение очень привлекательно, ведь металлические элементы относительно тонкие, при этом механически крепкие и служат весьма долго. Кроме того, сталь не горит, а при грамотной обработке будет невосприимчива даже к коррозии.

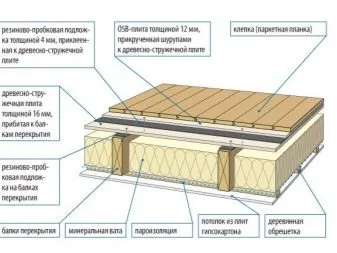

В каркасном доме тоже есть свои нюансы создания чердачного перекрытия. Если над ним будет оборудована жилая мансарда, необходимости в гидроизоляции нет, зато требуется подготовить качественную пароизоляцию. Под чердаками, которые не обогреваются, используют гораздо больше изоляционных покрытий, располагают их особым образом и максимально усиливают теплозащиту. Под жилыми отапливаемыми помещениями лаги и лицевой пол разделяются подложкой из резины либо пробки, чтобы максимально увеличить звукоизоляцию.
Когда используются два слоя перекрытия, их тоже нужно разграничивать звукоизоляционным слоем.
Неотапливаемый чердак в каркасном доме оборудуют гидроизоляцией сверху. От рубероида внутри любого жилища лучше отказаться, поскольку он представляет собой сильный канцероген.
Чердачное перекрытие в доме, построенном из сип-панелей, может быть сделано как по той же самой технологии, так и в виде привычного деревянного каркаса. Второй вариант лучше по шумоизоляционным качествам, а панели — по удержанию тепла. Балки получают из массивного бруса, высушенного в специальных камерах, который затем обстругивается в номинальный размер на современном оборудовании. Желательно, чтобы на стройплощадку части перекрытия поступали уже раскроенными согласно проекту.
Перекрытия делаются из сип панелей толщиной 22,4 см, хотя при желании заказчика можно использовать более тонкие — 17,4 см. Ряд тонкостей есть и в домах из пенобетона, в них чердак может покоиться на конструкциях из:
- дерева;
- бетона;
- металла;
- железобетона.
Обязательным требованием является сопротивляемость постоянной и периодической нагрузке, при этом не менее значимы удержание тепла и обеспечение сухости, поддержание оптимального уровня звукоизоляции.
Сами пеноблоки тоже могут быть использованы для формирования перекрытия, поскольку они безопасны в экологическом отношении, хорошо переносят действие огня и стоят относительно недорого.

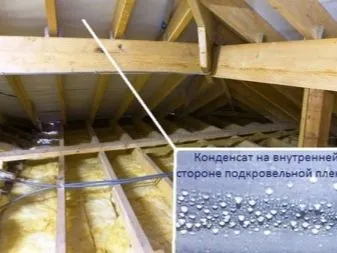

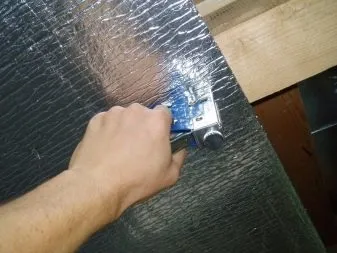

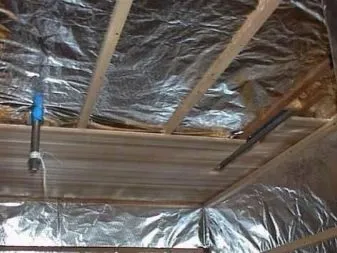

В состав чердачного «пирога» часто входит и пленка, обеспечивающая пароизоляцию. Но более совершенным решением считаются фольгированные материалы, которые одновременно обеспечивают удержание тепла. Только поверх пароизоляции можно крепить лицевой отделочный слой.
Устройство конструкции

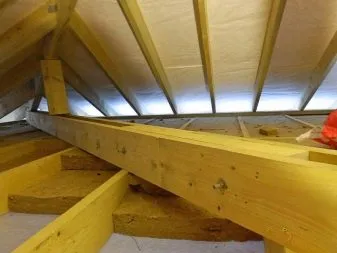

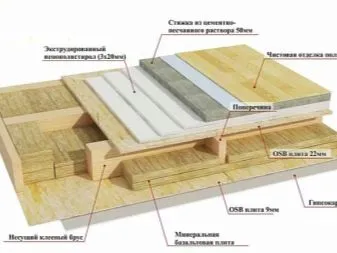

Перекрытие под чердаком, одновременно являющимся вторым этажом в доме, обязательно имеет повышенную прочность и должно переносить значительные нагрузки. СНИП диктует определенное сечение применяемых балок или ширину панелей, их шаг. Во внимание принимается масса самих изделий и величина внешней нагрузки.

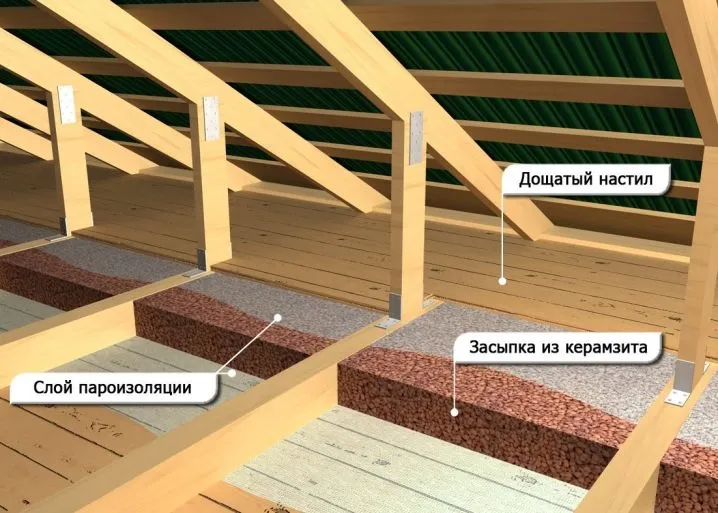

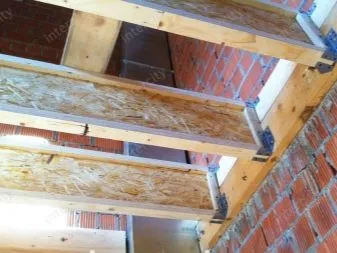

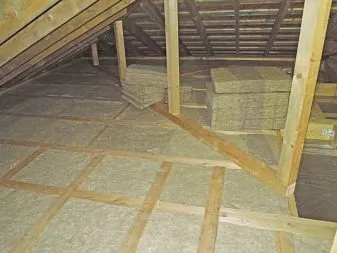

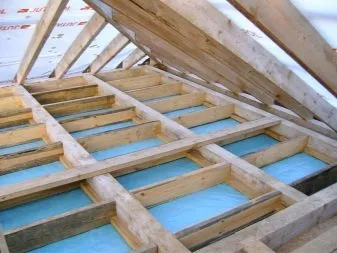

Иногда свод создается из двутавровой балки, дополненной деревянными полками и стенкой из ориентированной плиты. В чердачных перекрытиях пространство между балками заполняется утеплителем и пароизоляцией со стороны потолка помещения. Утепление периметра обычно делается пенополистиролом.

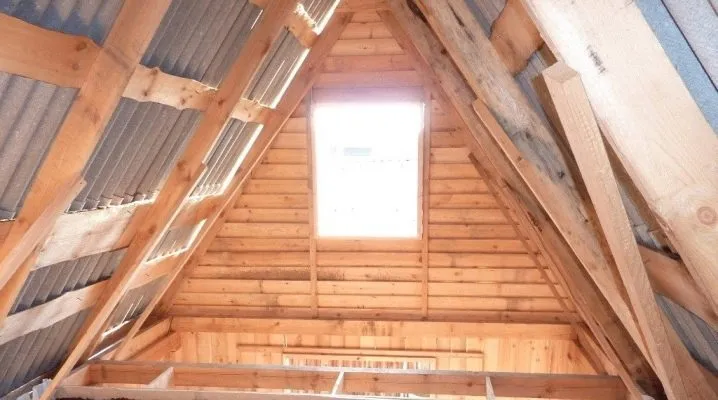

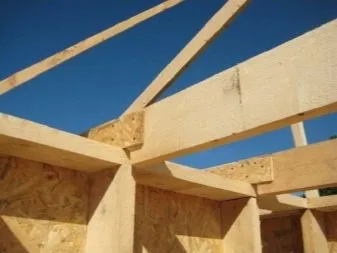

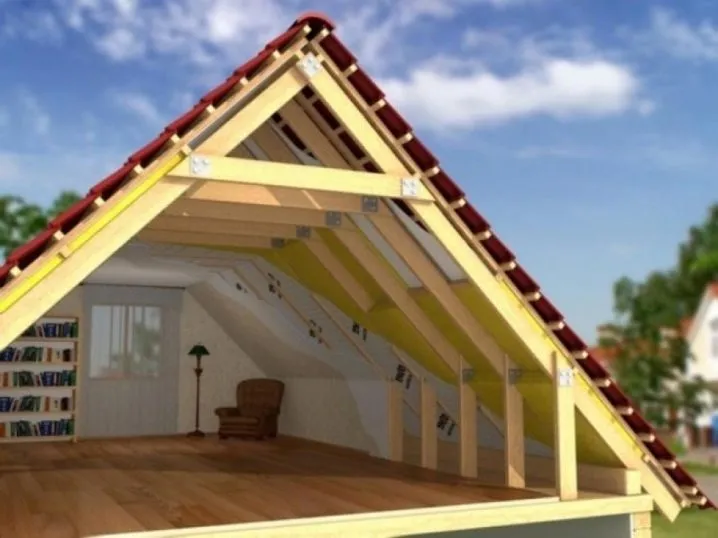

Стропильная система обязательно должна быть жесткой, поскольку усилия сдвига и распора не могут деформировать конструкцию. По схеме это устройство напоминает треугольник. Из всех видов древесины лучше всего подходят хвойные породы высших сортов с влажностью максимум 17%. Рекомендуется избегать заготовок, содержащих сучки и трещины. Твердые лиственные деревья используют для:
- прогонов;
- подушек;
- мауэрлатов.
Самым сложным узлом считается закономерно стропильная ферма, которая содержит наряду со стропилами стойки, раскосы и растяжки. Монтировать все эти части требуется так, чтобы нагрузка не приходилась на стены. По правилам только внешние стены могут принимать эту нагрузку, но и там вектор приложения силы должен быть строго вертикальным. Показываемое на схемах и чертежах расстояние между фермами должно быть именно таким, какое следует из расчетов.
Проще всего обустроить стропильную систему под односкатной кровлей, наклоненной под углом 14 — 26 градусов.
В маленьких домах с пролетом максимум 5 м используют наслонный тип стропил. Такая конструкция одновременно опирается и на наружные, и на внутренние стены (если они есть).
Гидроизоляция и теплоизоляция

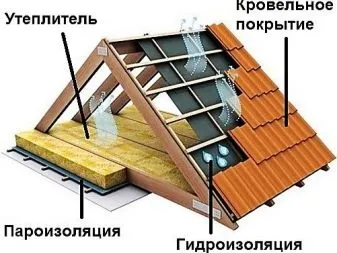

Теплотехнический расчет обоснованно признается одним из наиболее сложных моментов в проектировании жилых зданий. При этом обязательно принимаются во внимание требования санитарно-гигиенического характера, обеспечение наиболее комфортных условия для жизни. Типичный пример «пирога» холодного чердака включает:
- кровлю;
- внешние наружные стены (в случае двускатной крыши, оснащенной фронтонами);
- собственно перекрытие чердака.
Теплоизоляция обязательно должна делаться даже по деревянному основанию, не говоря уже о металлическом или железобетонном.
Разнообразие допустимых теплоизоляционных материалов очень велико, среди них есть плиты, рулоны и насыпные варианты. Сыпучие вещества считаются наименее практичными, поэтому лучше использовать монолитные конструкции.
Чтобы правильно сделать утепление чердака, потребность в утеплителе определяют сообразно расчетной зимней температуре. Узнать ее можно в разделе СНИП, посвященном строительной климатологии, либо в климатической карте определенного региона страны. Вентилируемые помещения лучше всего утеплять мягкими либо умеренно твердыми теплоизоляторами.

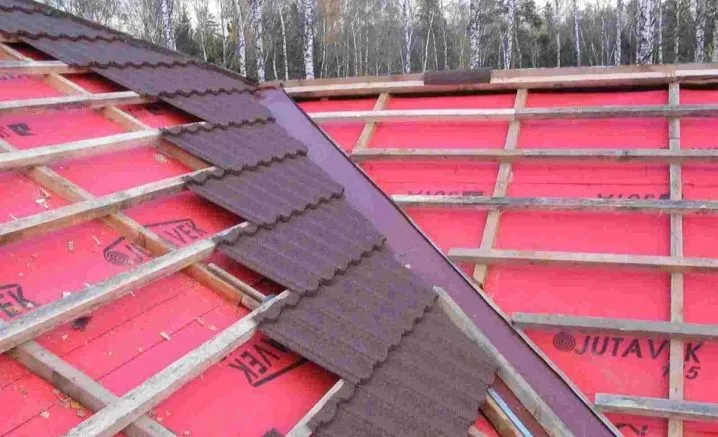

Много проблем вызывает гидроизоляция холодной кровли, поэтому универсального ответа, нужна ли она, не даст ни один профессионал. Во внимание следует принять как материал, так и уровень наклона кровли. Под пологой крышей из металла целесообразно размещать мембраны с высоким уровнем диффузии, которые надежно заблокируют проникновение снега или дождевых капель.
Под шифером гидроизоляционный слой нужен не всегда, если поверхность цела, но лучше все же монтировать его, чтобы избежать залива при нарушении герметичности покрытия.
Советы и рекомендации
Наименьший собственный вес имеют хвойные балки, которые стоят заметно дешевле железобетонных изделий. Легкость конструкции позволяет монтировать ее без применения строительных кранов и опалубки. Максимальная допустимая влажность дерева составляет 20%, а в случае клееных балок этот показатель не превышает 15%. Но есть еще одно ограничение: деревянные балки экономически оправданы лишь при длине пролета в 420 см и менее, то есть при установке элементов на поперечные стены. Если длина увеличивается, сечения становятся слишком большими.

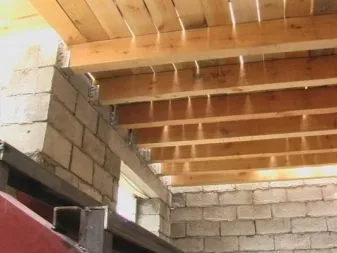

Края балок заводятся глухо во внешние стены, величина углубления — 150-180 мм. Разрыв от внутренних стен до балок должен составлять 20-30 мм.
О том, как рассчитать деревянное перекрытие, смотрите в следующем видео.
Нужно ли утеплять чердачное перекрытие?
Утепление чердачного перекрытия зависит от ряда факторов, включая климатические условия, наличие отопления и использование чердака. В общем случае, если чердак не является жилым помещением и не используется как постоянное проживание людей, утепление перекрытия может быть необязательным.
Однако, если чердак используется как жилое помещение, утепление перекрытия может быть очень важным для сохранения тепла и комфорта. Также утепление чердака может помочь снизить затраты на отопление зимой и снизить расходы на кондиционирование воздуха в летний период.
Если вы собираетесь утеплять чердачное перекрытие, важно убедиться, что утеплитель правильно установлен и соответствует местным строительным нормам и требованиям. Также следует убедиться, что утепление не будет препятствовать естественной вентиляции чердака и не создаст угрозу пожарной безопасности.
В целом, решение о необходимости утепления чердачного перекрытия должно быть основано на конкретных условиях вашего дома и вашей ситуации. Если у вас есть сомнения или вопросы, лучше всего обратиться к специалистам в области строительства и энергосбережения, чтобы получить консультацию и рекомендации.
