Усиление стропил

В основном для постройки крыш и укладки кровельных материалов используется обычная деревянная конструкция, которая может быть куплена в ближайшем складе или даже на лесопильной. Это упрощает жизнь строителей, но создает проблемы для хозяев и жильцов, которые через несколько лет должны произвести корректировку стропильной системы, заменить отдельные элементы и провести усиление стропил.

Содержание:

• Почему необходима ревизия и периодический контроль состояния стропильных конструкций
• Ремонт и усиление соединений
  • Конструкционное усиление стропил
  • Ремонтное усиление стропильных балок
• Заключение

Почему необходима ревизия и периодический контроль состояния стропильных конструкций

Дерево, как никакой другой материал, подходит для сборки каркаса крыши, но при этом деревянные стропила оказываются самой уязвимой частью конструкции. В теории древесина может легко простоять без потери основных прочностных качеств более 50 лет, но на практике обеспечить сохранность материала стропильных балок оказывается не так просто. Процессы гниения древесины, деформации и растрескивание из-за усыхания и неправильного распределения нагрузки зачастую могут привести к потере несущей способности конструкций стропильных ног.

Наиболее критичные зоны системы стропил можно перечесть по пальцам:

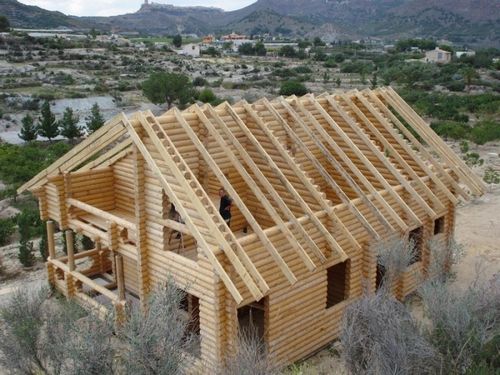

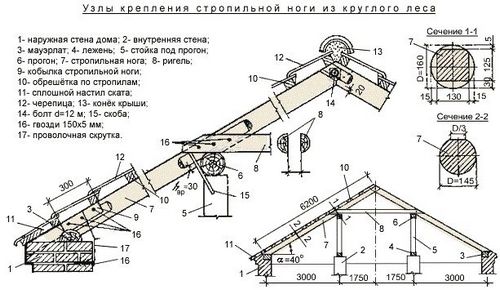

• Опорная часть мауэрлата и стропильных ног;
• Места соединений и креплений подкосов или распорок, любых силовых элементов каркаса;
• Места опор стропил на коньковый брус;
• Срединные части висячих стропильных балок.

Важно! Нельзя использовать для изготовления стропил или других элементов каркаса пиломатериал, взятый непосредственно с лесопилки или на торговом складе. До использования доска и брус должны высохнуть под нагрузкой в сложенном состоянии пакете.

Чтобы правильно выполнить усиление, необходимо ясно представлять причины, по которым каркас начинает проседать или терять прочность:

1. Если собрать систему стропил из недосушенного или «больного» материала, распределение нагрузки на балки будет неравномерным, в результате часть балок будет перегруженной, а часть работать «вхолостую». Поэтому, прежде чем стараться провести усиление прогибающихся или подламывающихся стропил, необходимо снять и перераспределить нагрузку;
2. Нижняя половина стропильных ног всегда находится в более тяжелом состоянии, особенно, если усиление при сборке было выполнено неправильно. Любые точки опоры на стойках или подкосах, в местах соединения стропил с мауэрлатом заставляют балку стропило работать в самом тяжелом режиме – при знакопеременной циклической нагрузке. Именно в этой точке рвутся волокна древесины, и требуется правильное усиление;
3. Нарушение условий вентиляции и удаления избытка влаги из подкровельного пространства. В этом случае поверхность стропил покрывается трещинами, что приводит к интенсивному поглощению влаги, развитию процессов гниения и деформации.

В этом случае усиление возможно лишь за счет замены пораженных участков, установки подкладных балок и элементов.

Ремонт и усиление соединений

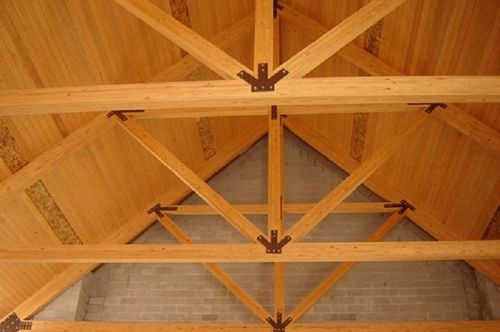

На сегодня в строительстве каркасных крыш используется две основные технологии усиления – конструкционное и ремонтное. Конструкционный тип усиления подразумевает использование способов крепежа накладок, переходных и вспомогательных элементов, позволяющих концентрированную нагрузку превратить в распределенную. Например, соединение стропил в коньке можно выполнить креплением оголовков балок внахлест, но для наслонных стропильных балок рекомендуется выполнить усиление установкой стальных пластин или досок, скрепленных минимум 5-7 гвоздями или болтами.

Конструкционное усиление стропил

Очень редко когда удается построить каркас крыши простой установкой стропил, без использования элементов усиления — подкосов и распорок. Во-первых, такой способ устройства подойдет для очень небольших построек – дачных домиков или бани, а во-вторых, отказ от усиления потребует использования очень массивных и тяжелых балок и брусов, что увеличивает стоимость постройки крыши в разы. Даже для простого односкатного варианта кровли архитектор обязательно использует усиление в виде вертикальных опор и боковых подкосов.

Важно! Самым уязвимым и проблемным местом являются узлы соединения стропильных балок и элементов усиления. Если соединяемый участок выполнен неправильно, деформация и разрушение неизбежны.

Например, рассмотрим вариант усиления вертикальной стойкой длинномерного стропило. Если вместо подвижной опоры, как на схеме, использовать жесткое закрепление накладной пластиной, неизбежно создается изгибающий момент в месте крепления в коньке и увеличивается поперечная нагрузка на стропильной балке. Вместо разгрузки получается перенос и концентрация напряжений в самом уязвимом месте — центральной части балки.

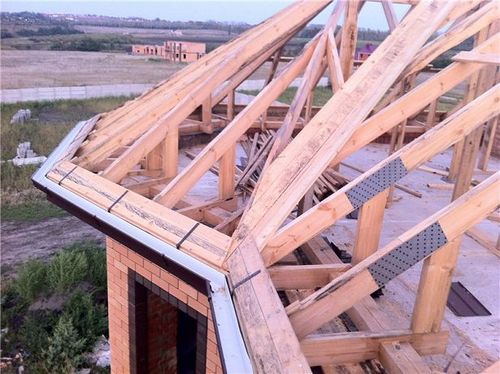

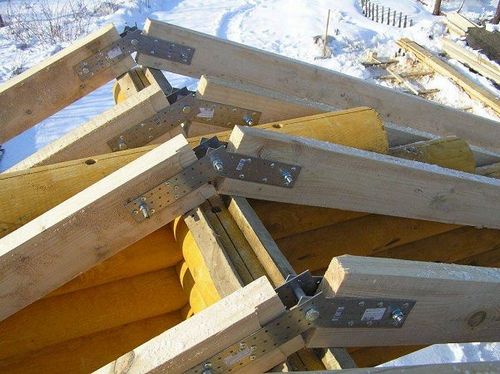

Наиболее сложными в расчете и правильном выборе установки силовых элементов являются круглые и многоугольные каркасы, например, крыша — эркер или конусный вынос. На приведенном фото хорошо видно, насколько сложной и дорогой получается установка стропил на мауэрлате.

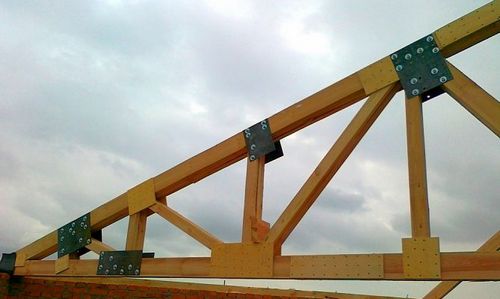

Внутренний ряд усиления балок опорными стойками имеет свой ряд затяжки и соединение с мауэрлатом. Система несущих балок во многом напоминает вальмовое строение, особенно в части соединения нарожников с угловым каркасом ендова. Из-за большой длины наслонных стропил строители применили удлинение и одновременно усиление части балки, находящейся за точкой опоры на стойке. Стальные пластины гарантируют увеличенную прочность нижней части ската.

Ремонтное усиление стропильных балок

Самым простым примером усиления является увеличение стропил по длине. Проще всего получить стропило большой длины – выполнить соединение двух коротких балок накладным отрезком доски или бруса. При этом в стропилах не используют усиление или соединение с помощью косого среза, широко применяемого для досок мауэрлата. Соединенные таким способом стропила не способны обеспечить необходимую поперечную жесткость балки.

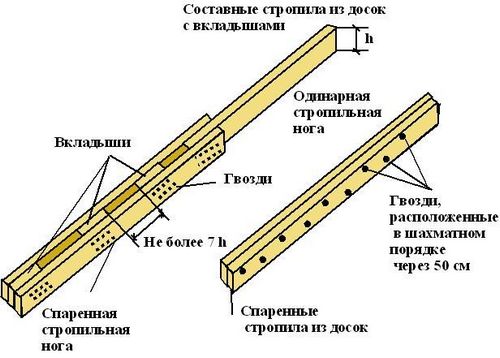

Очень хорошо зарекомендовал способ усиления стропил в виде составной балки. В этом случае нижнюю половину стропило изготавливают в виде двух досок, набитых на щеки третьей стропильной доски, как на рисунке.

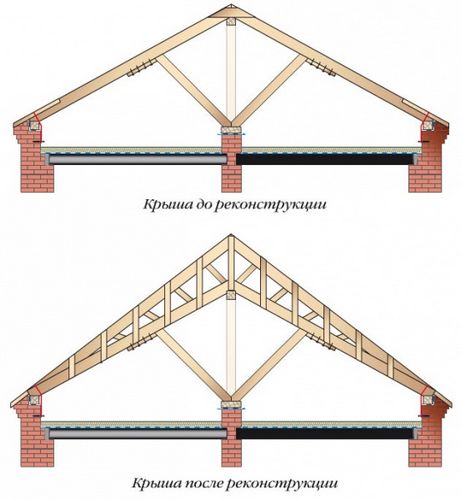

В качестве примера восстановительного или ремонтного усиления стропил можно указать установку подкладочной доски под балку, имеющую расслоение, трещину или остаточную деформацию. В самых проблемных случаях, когда заменить стропильную балку невозможно, выполняется усиление и восстановление несущей способности сборной фермой по схеме, приведенной на рисунке. Чаще всего такой вид усиления используется для наслонных стропил.

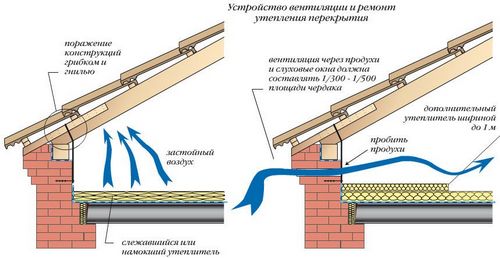

Усилению подвергается и опорная поверхность, например, если из-за недостаточно эффективной или неправильно организованной вентиляции подкровельного пространства конденсат, образующийся на пароизоляционной мембране, стекает к опорной поверхности деревянных стропил на мауэрлате. Если опорная часть балки сгнила или имеет поражение вредителями, ее вырезают и устанавливают стальной каркас, часто именуемый протезом.

Если деструктивные процессы коснулись и мауэрлата, возможно изменение одноопорной версии на двухопорную. В этом случае параллельно основной доске мауэрлата укладывается дополнительный брус, на который опирается усиливающий установленный элемент подкоса, забирающий на себя львиную долю нагрузки.

Нередко проседание и деформация каркаса происходит из-за неправильной установки и крепления гвоздями в тех местах, где необходимо использовать резьбовое соединение со стальными пластинами – накладками. Не следует удалять старый крепеж и пытаться восстановить соединение новыми гвоздями, это даст в лучшем случае временный эффект. Более надежным получается усиление с помощью накладных планок или металлических пластин с отогнутыми краями отверстий.

Заключение

Основное правило усиления заключается в том, что старое крепление не удаляется, в дополнение монтируются «помощники» — стальные или деревянные накладки, воспринимающие часть усилий. Если их использование не дает нужного эффекта, в таком случае приходится прибегать к установке полноценных силовых рам и ферм, но опять же без демонтажа стропил.
