Установка биметаллических радиаторов отопления – характеристика и монтаж

Владельцы жилья в нашей стране должны тщательно подготовиться к отопительному сезону, который длится долго. Ремонт и настройка системы отопления происходят весной илетом. В это время часто заменяют или устанавливают биметаллические радиаторы, которые произведены по передовой технологии и позволяют эффективно использовать тепловую энергию источника тепла.

Содержание:

• Общая информация
  • Технические требования
  • Конструкционные особенности
  • Варианты разводки радиаторов
  • Монтажные работы
  • Почему батареи ставят под окном

Общая информация

С помощью качественно установленных элементов отопления удается поддерживать комфортный температурный режим в комнатах на уровне 200С. При необходимости можно проводить корректировку в большую или меньшую сторону. Нельзя забывать о качественной теплоизоляции помещения. Перед тем, как правильно установить биметаллический радиатор отопления, также необходимо минимизировать потери тепла, возникающие вследствие слабой герметизации.

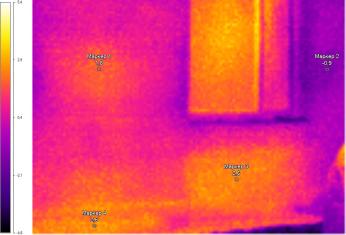

Основной объем тепла теряется через стены – в некоторых случаях он достигает 50%. Почти 20% теряется через радиаторы, которые отапливают улицу. Ниже на термограмме видно, что большой объем тепла уходит через стену. Такое явление чревато для некачественно утепленных стен. Даже если в данный момент времени у вас нет возможности утеплить фасад и стены своего дома, прикрепите за каждым радиаторов фольгированный лист, который будет служить теплоотражающим экраном.

Технические требования

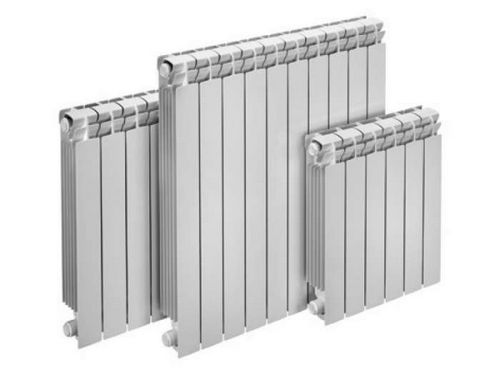

Установка биметаллического радиатора является наиболее практичным и обоснованным выбором для обогрева практически любого помещения. Одновременно с функциональными обязанностями эти элементы имеют эстетичную внешность для всех типов комнат.

Основными требованиями, которые выдвигаются, если проводится установка биметаллических радиаторов, являются следующие пункты:

• габаритные параметры;
• механическая прочность;
• способность выдерживать заданное давление;
• параметры соединений.

В центральном отоплении, показатели давления существенно выше, чем для индивидуальных систем, поэтому сборка биметаллических радиаторов отопления своими руками в такой ситуации предусматривает повышенные требования к надежности соединений.

Как правило, давление в квартирных батареях доходит до 10 атмосфер. Приобретаемые модели в большинстве случаев имеют возможность эксплуатироваться в пиковых значениях на уровне 40-50 атмосфер.

Конструкционные особенности

Потребительские характеристики обеспечивают работу этому типу конструкции, используя лучшие качества от алюминиевых и стальных изделий. В итоге установка биметаллических радиаторов обеспечит следующие преимущества:

• практически бесперебойный срок эксплуатации до 20 лет;
• высокие гидродинамические и механические показатели;
• значительный уровень теплоотдачи;
• эргономичная внешность;
• высокая коррозионная стойкость;
• возможность работы под давлением, которое не используется для чисто алюминиевых батарей.

Необходимо понимать, что стойкость к высокому давлению позволяет не столько эксплуатировать их в системах с пятидесяти атмосферным давлением, а обеспечивает защиту от возможных гидравлических ударов, периодически возникающих в системе.

Для справки! Гидравлический удар (гидроудар) – резкое изменение в заполненной жидкостью системе, в результате чего мгновенно меняется скорость потока. Гидроудар может быть следствием резкого открытия или закрытия задвижки, что впоследствии приводит к образованию трещин в трубе повреждению заглушек, разных элементов трубопровода. Критическими для центральной системы отопления является начало и окончание отопительного сезона.

Разбираясь, что такое биметаллические радиаторы отопления, необходимо учесть их характерную особенность. Проходные каналы внутри батарей имеют малый пропускной диаметр. Такое решение обеспечивает необходимость в меньшем объеме теплоносителя. В практическом плане это обеспечивает быструю реакцию температуры на действие термостата.

Стоимость биметаллических изделий выше, чем алюминиевых или других аналогов, но ценник компенсируется более длительной бесперебойной эксплуатацией.

Варианты разводки радиаторов

Установка биметаллических радиаторов отопления может проводиться несколькими способами:

• Нижнее подключение. Данная методика используется при спрятанной разводке под уровень пола либо за плинтус. При этом нет необходимости поднимать трубы к верхним отверстиям. Выходные патрубки с обеих сторон радиатора направлены вниз.
• Одностороннее боковое. Подобный тип монтажа биметаллических радиаторов отопления считается наиболее распространенным среди строителей. Согласно схеме подвод выполнен к верхнему отверстию, а отвод сделан от нижнего отверстия. Во время подачи к нижнему отверстию будет падение мощности на уровне 6%. При слабом прогреве многосекционных батарей допускается монтаж в качестве усилителя удлинителя протока.
• Диагональное подключение. Это подключение биметаллических радиаторов востребовано для многосекционных элементов с количеством более 12 штук в сборке. Смысл заключается в том, что подвод идет к верхнему отверстию с одной стороны, а отвод патрубка выполнен снизу второй стороны.
• Перед тем, как установить биметаллический радиатор с последовательным подключением, понадобится с одной из сторон вмонтировать кран Маевского. Движение воды осуществляется за счет давления в системе. Отрицательным фактором в этой ситуации является то, что при возникновении проблем с радиатором, придется полностью останавливать систему.
• Параллельная разводка. Данный тип позволяет подачу теплоносителя через теплопровод, встроенный в систему отопления. Также делается его отвод. Монтаж кранов на входном и выходном патрубках создаст возможность отключения радиатора в любой момент от системы. Отрицательная сторона такого монтажа заключается в слабом прогреве.

Монтажные работы

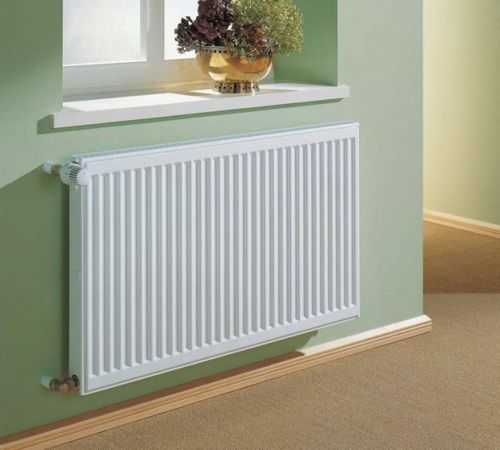

Монтаж биметаллических радиаторов должен проводиться по определенным правилам. Они предполагают обеспечение достаточного притока воздуха в обогреваемую зону. Для этого понадобится выдерживать контрольные расстояния:

• Верхняя часть радиатора должна располагаться примерно на расстоянии 7-10 см от установленного подоконника.
• Перед тем, как правильно подключить биметаллический радиатор, замеряем зазор между нижней его точкой и полом. Интервал должен быть в пределах 7-12 см.
• Тыльная сторона радиатора отслоняется от стены на расстояние 2-6 см. В некоторых случаях хозяева параллельно монтируют на стену отражатель с теплоизоляцией. В этой ситуации потребуются удлиненные монтажные крюки.

ВИДЕО: Какие инструменты и материалы нужны для установки

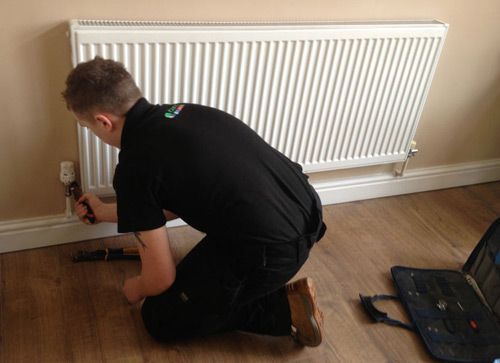

Алгоритм работы будет следующий:

• удаляют старый радиатор, если он занимает место;
• под крепежные элементы выполняется разметка и сверление;
• осуществляем монтаж кронштейнов и навешиваем по уровню радиатор;
• далее патрубки соединяют по заранее выбранной схеме.

Чтобы точно высчитать количество элементов, принято использовать такую формулу: для каждых двух квадратных метров площади комнаты, имеющей высоту 2,7 м, должна стоять минимум одна секция. Согласно данной схеме для комнаты в 20 квадратных метров под окном обязано висеть минимум 10 секций.

Почему батареи ставят под окном

Принцип работы любого радиатора, неважно, речь идет о чугунных или биметаллических, секционных и других, заключается в способности воздуха к циркуляции. Все помнят из школьного курса физики, что холодный воздух тяжелее теплого и опускается вниз, тогда как теплый поднимается вверх.

Холодный воздух с улицы сразу начинает опускаться на пол, нагревается за счет работы системы отопления и поднимается к потолку. Циркуляция эта не останавливается ни на мгновение. Поскольку у окна теплопередающая поверхность больше, холодного воздуха с улицы также поступает больше и при отсутствии батареи под окном он не успевает прогреваться до нужной температуры. Если же радиатор стоит на положенном ему месте – под окном, то холодный воздух просто не успевает распространиться по всей комнате до того момента, пока он не нагреется исходящим теплом.

Ну а что же касается биметаллических приборов, предлагаем посмотреть видео, где очень подробно описан процесс монтажа
