Установка деревянных окон своими руками: правила и технология

В жилые дома вновь начинает возвращаться использование деревянных окон, в отличие от ПВХ, которые «не дышат». Также, в деревянные рамы можно установить стеклопакет и механизм двухстороннего открывания. Однако, ПВХ-окна, хотя могут служить столько же долго, что и деревянные, оказываются значительно дороже. Но в старых домах, оконные проемы часто искажены, что делает установку окон на заказ дороже.

Содержание:

• Проем: очистка, замеры, подготовка
  • Что там сверху?
  • Закладные
  • Обмеры
• Как крепить окна?
• Как будет открываться окно?
• Какой длины («толщины») нужна рама?
• Монтаж деревянных окон в камень и бетон
  • Вариант 1: хороший проем в хорошей стене
  • Вариант 2: хороший проем в неважной стене
  • Вариант 3: косой проем в любой стене
• Как задувать щель пеной
• Деревянное окно в дереве
• О глухих окнах
  • ***
• Видео: особенности монтажа и производства деревянных окон

Проем: очистка, замеры, подготовка

Что там сверху?

Прежде всего, если дом каменный, сбиваем откосы и штукатурку по верху оконного проема. Цель: узнать, есть ли в проеме притолока, или участок несущей стены лежит просто на обсаде окна; это распространенная строительная «халтура».

Если дом каменный, а притолоки не окажется – увы, дальше работать нельзя, а нужно консультироваться со строителями на предмет исправления дефекта. Жить в таком доме просто опасно, особенно если он в два и более этажа. Но не пугайтесь, если в очень старом доме вместо притолоки окажется замок из кирпичей или камня: это в порядке вещей, вполне надежно, и работу можно продолжать. Также и в блочных домах притолоки, как правило, не бывает: железобетонные плитные монолиты изготавливаются уже на ЖБК с оконными проемами.

Что же касается деревянных домов, то они либо собираются на каркасе, либо выполняются срубом. В них оконные проемы нагрузки либо вовсе не несут, либо нагружены слабо, и о притолоке можно особо не задумываться.

Закладные

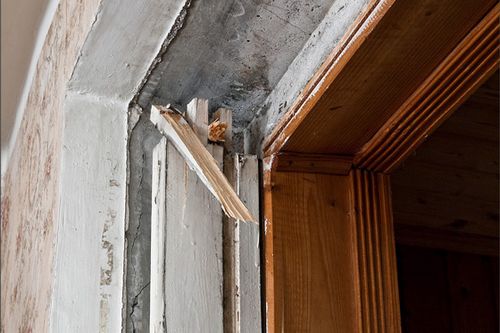

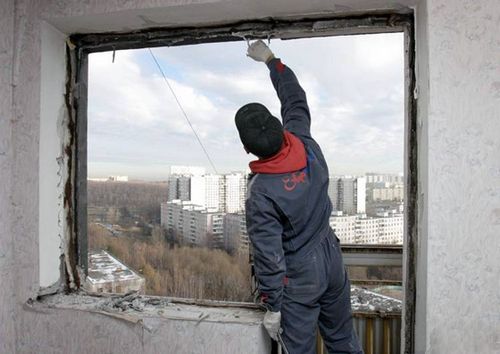

Теперь нужно сбить откосы по всему периметру окна, внутри и снаружи, и убрать подоконник. Если в проеме окажется предусмотрена четверть – наплыв кладки снаружи на проем, это очень хорошо. Но нам сейчас нужно проверить наличие и состояние закладных: вмурованных к кладку стены деревянных брусьев специально под монтаж окна.

Если закладные на месте, проверяем их состояние: втыкаем в дерево обычное сапожное шило на треть длины стержня и тянем обратно. Если не заходит на треть от нажатия рукой, или вытащить обратно невозможно без раскачивания или захвата пассатижами за стержень – это хорошо, закладные прочные. Если же нет – их придется заменить.

А если закладных вообще нет? Тоже ничего страшного, вставить деревянные окна в проемы в каменной стене возможно и без них.

Обмеры

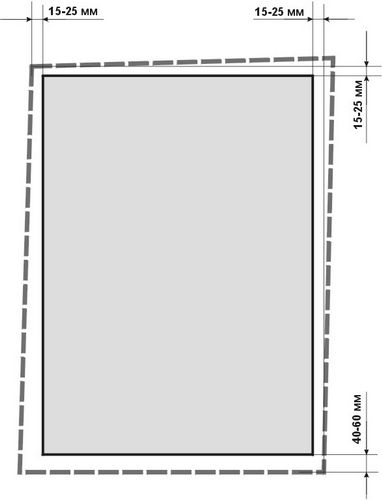

Очищенный до кладки (или до обсады в деревянном доме) оконный проем нужно тщательно вымерить. Если предполагается замена нескольких окон – очистить и обмерить все проемы. Цель – определить конфигурацию проема, а по ней – размеры нового окна.

Даже построенный самыми добросовестными строителями дом со временем дает усадку, и абсолютно равномерной она никогда не бывает. Новое окно должно быть немного меньше вписанного в проем прямоугольника. Зазоры, которые необходимо выдержать, указаны на рисунке: 15-25 мм по сторонам и верху и 40-60 мм внизу.

Обмер нужно производить, опираясь на истинные горизонтали и вертикали. Без лишних хлопот он делается лазерной рулеткой. Если же ее нет, на стене вверху над проемом проводим по уровню горизонтальную линию, а сбоку по тому же уровню или отвесу – вертикальную.

Для гарантии можно отбить вторую горизонталь по низу, вторую вертикаль в другой стороны, и замерить диагонали получившегося прямоугольника. Если они равны – все в порядке, замеры будут точны. По ним теперь можно заказать окна.

Как крепить окна?

Перед заказом или изготовлением окон самостоятельно (см. ниже) необходимо определиться, как будут крепиться окна и как они будут открываться. В деревянном доме относительно способа крепления выбора нет: сквозь раму к обсаде.

Если в каменном доме в оконных проемах предусмотрены закладные, а сам проем не очень повело, то и здесь крепить лучше тем же способом. Критерием выбора будет величина разности длины диагоналей чистого проема: если она составляет не более 10 мм на 1 м длины диагонали, крепим насквозь. Если вышло больше – нужно крепить анкерами к стене.

Например: размер проема – 90х120 см. Расчетная длина диагонали – 150 см (по правилу для прямоугольника). Реальные длины диагоналей – 1507 и 1494 мм. Разброс – 14 мм, а на 1,5 м допустимо 15 мм. Можно крепить насквозь.

В квартире старого сырого блочного железобетонного дома (в хрущевке) выбора также нет: только к стене анкерами. В блочных домах закладные для окон не делают. Но в блочном доме с техэтажом или чердаком можно крепить и насквозь.

Как будет открываться окно?

Если оконный проем допускает крепление насквозь, механизм открывания окна может быть любым даже при навеске на анкеры. Если решено крепить анкерами из-за перекошенного проема, то лучше ограничиться открыванием в одной плоскости: распашными створками, одной поворотной створкой, откидной либо опрокидывающейся створкой или горизонтально-поворотной створкой.

Дело в том, что деревянную раму от неравномерной нагрузки может перекосить. Очень уж косые оконные проемы говорят о том, что здание дает неравномерную усадку. Крепления насквозь через раму – жесткие связи окна со стеной, а механизм открывания в двух плоскостях может заклинить от гораздо меньшего перекоса рамы, чем простой.

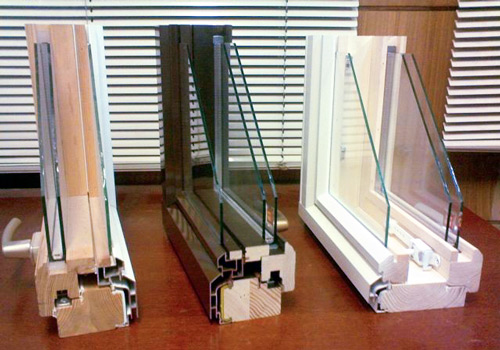

Какой длины («толщины») нужна рама?

Длина («толщина») рамы должна быть такой, чтобы так называемая точка росы находилась между стеклами. Попросту говоря, запотевание внутреннего стекла недопустимо. Ориентировочно длину рамы в сантиметрах можно приравнять к средней по годам минусовой температуре в градусах самого холодного месяца (января – февраля) в вашей местности, но в любом случае не менее 12 см и не более 22 см.

Если же длина рамы выходит более 22 см, нужно предусмотреть дополнительную теплоизоляцию в проеме при установке, или тройное остекление, как делают на Крайнем Севере. Ставить тонкий стеклопакет в длинную раму нет смысла: тогда уж лучше поставить традиционные стекла на штапиках и замазке. Но можно поставить два тонких стеклопакета: получится четырехкратное остекление, и о точке росы можно вообще не думать. Правда, по деньгам накладно выйдет.

Нужно также согласовать длину рамы с толщиной стены: внутренний откос должен быть не менее 17 см; наружный – не менее 10 см. Если кладка проема с четвертью, и это не позволяет сделать внутренний откос нужной ширины, то раму можно сделать короче: сама четверть уже дает дополнительную изоляцию.

Монтаж деревянных окон в камень и бетон

Монтаж деревянных окон своими руками в проемы каменных и блочных домов разных типов начинается с установки подоконника. Под него лучше сделать цементную подушку и выровнять ее поверхность до горизонтальной плоскости. Приставной (висячий) подоконник, монтируемый после установки окна, ничуть не облегчает работу, но куда менее прочно держится, особенно, если стены тонкие. Толщина подоконника 30-50 мм; если в наличии подоконная доска толще – нижний зазор в проеме нужно заранее увеличить за счет уменьшения высоты окна.

Подоконник прибивают тремя-четырьмя гвоздями к нижней закладной либо 6-мм монтажными гвоздями (дюбель-гвоздями) к камню. В последнем случае необходимо перед установкой просверлить в подоконнике крепежные отверстия диаметром в 3/4 диаметра гвоздя, по ним разметить места для отверстий в стене под гильзы монтажных гвоздей, насверлить отверстия и загнать туда гильзы. Достаточно трех отверстий в ряд с отступом крайних в 150-200 мм от краев проема. Наружный край подоконной доски должен быть вровень с наружным краем рамы. Отступ ряда крепежных отверстий от наружного края доски – на полторы ее толщины.

Примечание: если предполагается крепление анкерами (см. ниже), то подоконник заранее не ставят – он будет мешать. Придется помучиться потом.

Затем, если кладка с четвертью, на внутреннюю сторону четверти накладывают изоляцию из рубероида или пенополиуретана. Изоляцию можно положить на строительном силиконе: нагрузки на нее не будет, а потом она прижмется рамой окна, так что возиться с крепежом нет смысла.

Далее нужно подготовить окно: снять створки со стеклами, петли и механизмы, оставив только раму. На этом общие работы для разных проемов заканчиваются.

Вариант 1: хороший проем в хорошей стене

Если проем «вполне прямоугольный», а дом – сухой блочный или из силикатного кирпича, то окно целесообразно ставить самым простым и дешевым способом: на колодки. Монтажные колодки – это просто куски доски или рейки толщиной в зазор между рамой и стеной и шириной 120-150 мм. Один широкий край каждой колодки слегка, не до острия, сводят на клин.

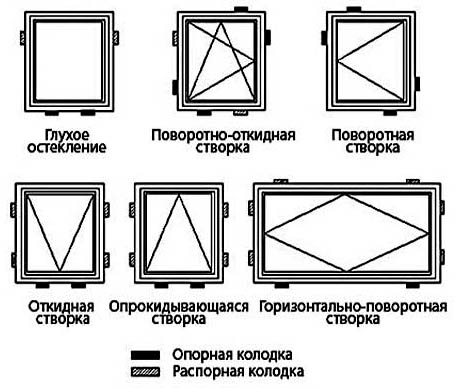

Расположение колодок для окон различных типов показано на рисунке. Сначала ставят опорные колодки; затем – распорные. Горизонтальность поперечин рамы непрерывно контролируют уровнем, а вертикальность боковин – отвесом. Колодки не должны сидеть очень туго; нужно, чтобы любую колодку можно было вытащить пальцами. При необходимости колодки можно подстругивать или снимать слой дерева грубой шкуркой.

После выравнивания рамы колодки по одной, начиная с распорных, вынимают; в места под них, и на раму, и на стену, наносят строительный силикон, и колодку ставят обратно. Потеки и наплывы силикона снаружи сразу же снимают ветошью, смоченной столовым уксусом.

После застывания силикона щель задувают строительной пеной. Как нужно задувать щель между рамой и стеной, описано ниже. В конце наплывы пены срезают монтажным ножом, делают откосы, устанавливают створки со стеклами – все, окно готово.

Примечание: если вы уверены, что у вас никогда не случится урагана, можно обойтись без силикона и сразу задувать пеной. Но пена не рассчитана на несение нагрузки, а наблюдать, как ветер выдавливает окно как раз тогда, когда ремонтировать никак нельзя – удовольствие относительное.

Вариант 2: хороший проем в неважной стене

Если дом из керамического кирпича, шлакоблока, ракушечника и т.п. слабого материала, но сухой, а проем – безупречный, окно желательно ставить креплением насквозь. Для этого прежде всего в раме сверлят отверстия под крепеж: монтажные гвозди диаметром 6 мм; диаметр отверстий – 5 мм. Длиной гвоздь-дюбель должен быть 80 мм + ширина зазора + толщина рамы. К примеру, если рама из бруса-сороковки, а зазор – 20 мм, то длина гвоздей – 140 мм.

На сторону рамы до 1,5 м длиной должно приходиться по 3 отверстия: два с отступом 150-200 мм от углов; третье – посредине. В элементах рамы более 1,5 м длиной сверлят 4 отверстия: два крайних с таким же отступом от углов, остальные – равномерно по длине. Для очень длинных или высоких рам шаг между крепежными отверстиями должен быть не более 600 мм.

Затем раму ставят в проем, выравнивают колодками, как уже описано, и на стене через отверстия в раме размечают места под отверстия для гильз гвоздей. Отверстия под гильзы сверлят, вынув раму, по диаметру гильзы и глубиной в ее длину + 30 мм на пыль и крошку. Сверлить отверстия в подоконнике не нужно: к нему раму просто прибивают обычными гвоздями.

Внимание! Отверстия под крепеж не должны проходить сквозь колодки. Если какое-то из них пришлось на колодку, ее нужно подвинуть.

По сверлении гильзы загоняют в отверстия, опять ставят раму и, не вынимая колодок, закрепляют гвоздями. Затем вынимают колодки, задувают щели пеной, делают откосы и ставят створки. На этом установка закончена.

Примечание: если колодки пришлось подгонять, их, перед тем как вынимать, маркируют на торцах. При установке в перекошенный проем это нужно делать обязательно.

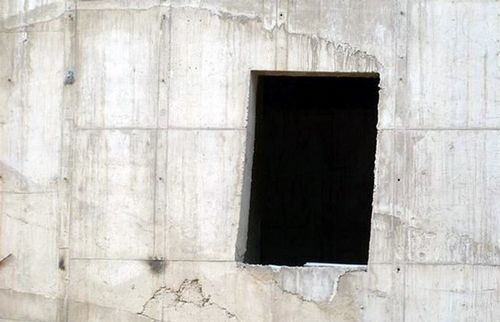

Вариант 3: косой проем в любой стене

Надежно поставить деревянные окна в перекошенный проем можно только на анкерах – металлических полосках с отверстиями. Анкеры можно сделать и самому из полосок жести или оцинковки, но овчинка выделки не стоит: цена заводских анкеров копеечная, а работать с ними куда удобнее.

Анкеры прикрепляют за концы саморезами по наружному периметру рамы так, чтобы они торчали внутрь. Эти «хвосты» потом скроются под откосами. Количество и расположение анкеров – такое же, как и отверстий под крепеж насквозь.

Примечание: часто советуют сначала прикрепить к раме маленькие промежуточные крепежные планки, а уж посредством их крепить раму к анкерам. Это оправдано при профессиональном строительстве большого объема: один работник быстро, не сбиваясь с ритма, крепит к пустым проемам анкеры, а следом двое, также не сбиваясь с ритма, вдвигают и привинчивают окна. При самостоятельной установке одного-нескольких окон тратиться на лишний крепеж смысла нет.

Раму с анкерами вдвигают в проем до места и выравнивают колодками (не забудьте про уровень с отвесами – проем косой!). Затем на стене через отверстия анкеров размечают сверловку, анкеры отгибают, сверлят отверстия под дюбель-гвозди, анкеры отгибают обратно и закрепляют дюбель-гвоздями.

После этого ОБЯЗАТЕЛЬНО вынимают колодки; оконная рама должна висеть в проеме на анкерах. Косой проем свидетельствует либо о небрежности строителей, либо о естественной неравномерной усадке здания, так что жестких связей между оконной рамой и стенами быть не должно.

Наконец, щель задувают пеной, устанавливают подоконник (в косом проеме подоконник будет висячим – ничего не поделаешь) и, как всегда, делают откосы и ставят створки.

Примечание: иногда встречаются советы – выровнять проем цементной стяжкой. Мартышкин труд. Никакая стяжка не остановит неравномерной усадки. Даже самые отъявленные шабашники кладут все-таки не самодельные кривые кирпичи. Небрежность строителей, приведшая к неравномерной усадке, затаилась еще при проектировании. Но неравномерная усадка может начаться и потом, при изменении свойств грунта при вполне добросовестно выполненном проекте.

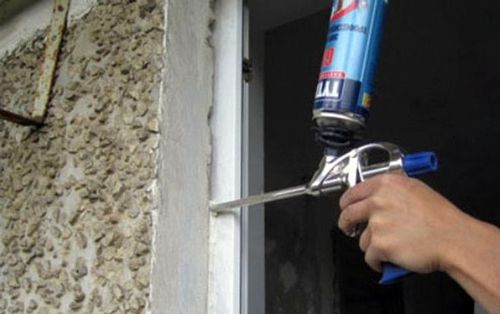

Как задувать щель пеной

Для задувки пеной щели между рамой и стеной нужно купить или взять напрокат пистолет для пены. Щель задувают в два-три прохода тонкими «колбасками» от середины внутрь, а затем так же, в несколько проходов – от середины наружу. Только при таком способе задувки давление от распухающей при затвердевании пены распределится равномерно по периметру рамы и ее не поведет.

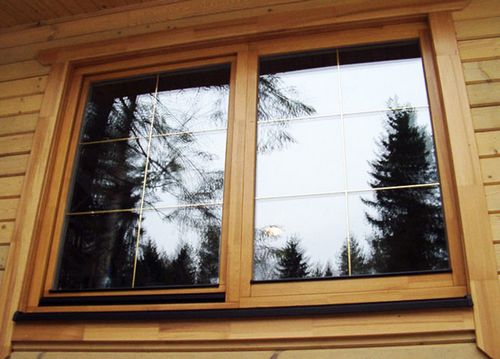

Деревянное окно в дереве

В деревянном доме установка окон сводится к посадке их в обсаду на жидких гвоздях. Для прочности можно прихватить насквозь гвоздями или саморезами. Щели снаружи и внутри и лунки с головками крепежа заделывают теми же незаменимыми жидкими гвоздями, и на них же крепят наличники. Но наличники нужно еще и укрепить дополнительно, обычными гвоздями или саморезами – снаружи ветер бывает.

А что делать, если обсада косая, или не по размеру? В таком случае обсаду нужно подогнать в размер и выровнять. Это делается брусьями, дощечками или рейками на жидких гвоздях. Для выравнивания нужные из них сгоняют, насколько потребуется, на клин – на фуговальном станке, небольшой циркулярной пилой с мекозубчатым кругом или вручную, ножовкой по металлу (да, да — нужен очень мелкий зуб, и чтобы можно было резать наискось волокон) либо лучковой пилой или рубанком. Последнее, разумеется, требует наличия рабочих навыков плотника.

О глухих окнах

Окна для установки в дома используются готовые. Сделать хорошее и красивое окно – задача непростая даже для опытного плотника. Но иногда – на чердаке, в сарае, гараже или на даче – требуется сделать небольшое глухое окно. Такое окно можно сделать самостоятельно, набрав раму из брусьев и реек.

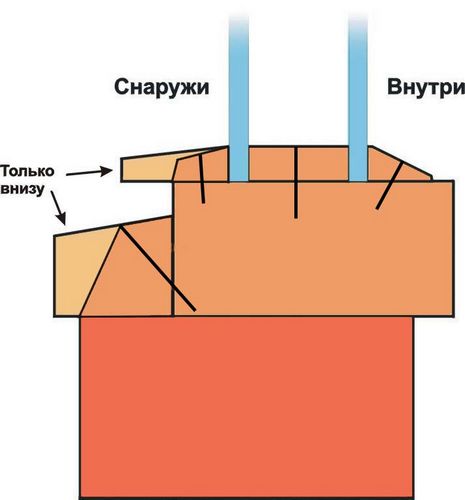

Каким должен быть профиль рамы окна, видно на рисунке. Обратите внимание на выделенные самым светлым выступы внизу. Это – слезники. Их назначение – предотвратить затекание воды в раму. Их обязательно нужно сделать на нижней поперечине рамы, но ни в коем случае нельзя делать на верхней: там они превратятся в улавливатели влаги. А на боковинах они ни к чему.

***

Итак, теперь вы знаете, как установить деревянное окно в любой оконный проем любого здания. Как видим, работа сама по себе не сложная и не тяжелая, но требует предварительного учета множества различных факторов, а при ее выполнении – сообразительности и аккуратности.
