Установка Дымохода для Котла с Длительным Горением — Виды, Рекомендации и Выбор
Что собой представляет дымоход и для чего предназначен
Дымоход для котла представляет собой вертикальную трубу, предназначенную для вывода отработанных газов, образующихся при сгорании топлива, в атмосферу. Это гарантирует, что вредные вещества не будут проникать внутрь помещения, а незамедлительно будут эвакуированы наружу. Система дымохода обеспечивает безопасное функционирование отопительной системы.
Также дымоходный канал выполняет следующие функции:
- устранение отрицательного воздействия продуктов сгорания, которые образуются в котле;
- снабжение котла воздухом — это обеспечивает поддержание горения;
- создание тяги — это способствует работе котла на полную мощность.
Чтобы все эти функции полностью выполнялись, дымоход нужно устанавливать правильно. При нарушении правил монтажа устройство не сможет обеспечить полную безопасность. Отсутствие тяги уменьшит функциональность котла, а вредные газы начнут попадать в дом.

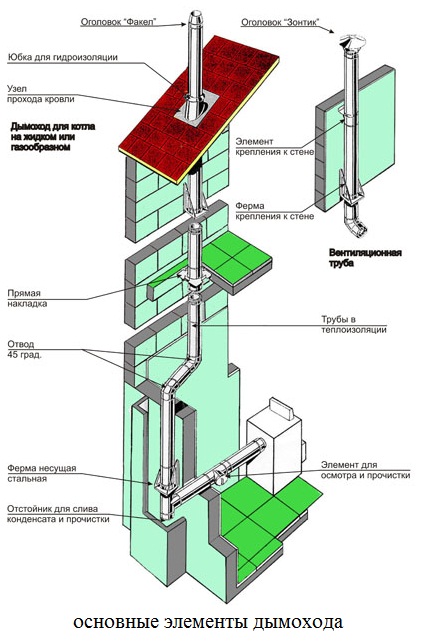

Рис2 Такая конструкция нужна для выведения газов в атмосферу.
Устройство и принцип работы дымоходов
Дымоходы для твердотопливных котлов бывают разными. Их устройство зависит от разновидности. Конструкция может быть реализована как одностенная или двухстенная труба.
Одностенный стальной канал считается самым дешевым вариантом. Специалисты советуют отдавать предпочтение трубам из нержавейки. Они отличаются более длительным периодом эксплуатации, чем гофрированные. Такие изделия изготовлены из тонкой стали овальной формы. Они продаются в виде фрагментов, которые вставляются друг в друга. Потому сделать такой дымоход своими руками несложно. Причем он может быть любой длины, а значит подходит для любого дома.
Важно! Этот вариант отличается удобством и увеличивает аэродинамические характеристики трубы. К тому же овальный дымоход обеспечивает лучшую тягу.
Однако важно учитывать, что эти недорогие конструкции отличаются очень тонкими стенами. Потому их располагают внутри строения. Одностенные дымоходы лучше использовать для оборудования с эффективностью работы не более 60 %.
Двухстенные конструкции считаются более прочными. Однако стоят они намного дороже. Эти изделия считаются более универсальными в использовании и подходят под любое отопительное оборудование.
Хороший уровень изоляции позволяет монтировать конструкции и внутри, и снаружи зданий. Утеплитель является экологически безопасным материалом. Даже при нагревании до высоких температур он не продуцирует вредных веществ. К тому же материал не деформируется, не горит и не подвергается усадке.
Рис3 Устройство конструкции зависит от ее типа.
Такой дымоход для дровяного котла стоит довольно дорого, однако он считается долговечным и отличается прекрасными эксплуатационными характеристиками. Такие конструкции характеризуются сильной тягой. При этом отсутствие значительной разницы температур препятствует скоплению конденсата на трубах. Из минусов таких изделий стоит выделить внушительный вес и крупный размер.
Разновидности дымоходов для котлов длительного горения
Прежде чем подсоединить котел на дровах к тому или иному дымоходу, требуется правильно выбрать его разновидность. Такие изделия изготавливают из самых разных материалов. Каждый из них характеризуется своими плюсами и минусами.
Преимущества и недостатки видов
Дымоходы для твердотопливных котлов делают из разных материалов. Какой же вариант выбрать? Перед подключением конструкции стоит ознакомиться с характеристиками каждой из них. Итак, дымоходы могут иметь такие виды:
- Металлический.
Считается одним из наиболее доступных и популярных вариантов. Прекрасно зарекомендовали себя дымоходы для твердотопливного котла из нержавеющей стали. Их легко удается собрать самостоятельно, не обращаясь к профессиональным мастерам.
Такие изделия отличаются стойкостью к влиянию негативных факторов и способны выдерживать высокие температуры до +800 градусов.
Важно! За счет гладкой поверхности конденсат беспрепятственно стекает в поддон и выводится через патрубки. Это помогает избежать налипания смолы.
При выборе такой конструкции можно быть уверенным в ее длительном сроке службе, который превышает 15 лет.
- Керамический.
Не уступает по свойствам металлическим конструкциям. Более того, такие изделия являются более прочными. Они способны переносить температуру до +1000 градусов и отличаются долговечностью.
Круглые керамические конструкции обычно используют в дополнение к пиролизным котлам, которые создают очень высокую температуру.
Весомым минусом считается высокая цена. Потому керамические изделия применяют не так часто.
Рис4 Керамический дымоход
- Кирпичный.
Делают из огнеупорного материала, который может выдерживать температуру до +900 градусов. Такая конструкция выполнена в форме прямоугольной трубы. Этот вариант часто используется в частных домах. Тем не менее, он имеет и ряд недостатков, связанных с квадратным сечением.
В силу неровной поверхности и стыков между кирпичами конструкция быстро засоряется и накапливает конденсат. Это впоследствии негативно отражается на уровне тяги. К тому же конструкция быстро нагревается и остывает. Это плохо влияет на темпы выхода газов.
- Стеклянный.
Такой вариант используется крайне редко. Это связано с очень высокой стоимостью. Несмотря на прекрасные технические характеристики, стеклянные конструкции, как правило, выбирают из-за общего стиля участка.
Важно! Огнеупорное стекло отлично предотвращает накопление конденсата и обеспечивает быстрое выведение газов при сгорании топлива. К тому же материал способен выдерживать воздействие очень высоких температур.
Рис5 Металлические конструкции считаются самыми качественными.
Каким технологическим требованиям должны соответствовать дымоходы
Перед монтажом вытяжной конструкции важно сделать правильный выбор. При этом следует разобраться в эксплуатационных параметрах разных вариантов. Важно учитывать следующее:
- параметры тяги;
- уровень пожарной безопасности;
- теплоизоляционные характеристики;
- влияние коррозии;
- максимально допустимые температурные параметры.
По рассматриваемым параметрам идеальным вариантом считается керамическая или стеклянная конструкция. Однако эти материалы отличаются высокой стоимостью. Потому доступной альтернативой по цене является труба из нержавейки.
Важно! Кирпичные дымоходы со временем теряют целостность канала. Это приводит к ухудшению качества работы отопительной системы.
Перед подключением твердотопливного автоматического котла к дымоходу важно учесть, что он должен соответствовать таким параметрам:
- круглое сечение;
- способность выдерживать температуру +350…+1000 градусов;
- быстрое нагревание и выход котла на рабочий режим;
- устойчивость к продуктам сгорания и процессам коррозии.
Указанным требованиям соответствуют конструкции из керамики и нержавейки. Стоит отметить, что металлические конструкции отличаются не только долговечностью, но и простотой монтажа. Они намного легче и могут устанавливаться своими руками.
Оба вида отлично выдерживают воздействие высоких температур, характеризуются стойкостью к отложениям и обеспечивают прекрасную тягу. Если говорить об эффективном удалении продуктов горения, на это влияют высота и диаметр конструкции, длина разгонного участка, утепление.
Рис6 Несмотря на ряд плюсов, кирпичные конструкции имеют свои минусы.
Какой дымоход лучше выбрать для котла на твердом топливе в частном доме
Чтобы использование дымохода в частном доме было безопасным, он должен соответствовать целому ряду требований:
- Материал должен выдерживать температуру +350…+1000 градусов.
- Чем ровнее и уже сечение в диаметре, тем лучше в нем тяга. Это не сказывается на скорости, а влияет только на объем дымовых газов.
- Конструкция не должна иметь горизонтальных участков, изгибов, неровностей и углов. Это замедляет выведение газов.
- Тип сечения должен быть овальным или круглым. Это благоприятно отражается на мощности тяги.
- На высоту трубы влияет диаметр дымохода. Чем шире канал, тем более высокой должна быть труба. Выполнение этой рекомендации обеспечивает хорошую тягу.
Отдельно стоит обозначить связь между высотой трубы и мощностью котла. Эти показатели содержатся в технической документации. К примеру, для устройства мощностью 80-110 КВт можно использовать металлическую бесшовную трубу высотой 6-8 метров.
Рис7 Оптимальным вариантом считается округлое сечение.
Как правильно установить дымоход
Механика установки конструкции обладает определенными особенностями. Чтобы дымоход полноценно выполнял свои функции, требуется учитывать ряд требований.
Сборка деталей конструкции
Любые одностенные и сэндвич-панели с утеплением собираются единственным способом. Для этого труба вставляется в трубу. Узлы соединения элементов не нуждаются в установке дополнительных хомутов.
Если сооружение сделано из нержавейки, сборка осуществляется исключительно по конденсату. В этом случае он никогда не попадет наружу, а будет стекать в специальное место. При наличии в дымоходе ревизии и тройников детали собирают «по дыму». Сборка вертикальных элементов осуществляется «по конденсату».
Важно! Чтобы придать элементам сэндвич-дымохода более жесткую фиксацию, нужно поставить заклепки или вкрутить саморезы.
Рис8 Сборка дымохода имеет целый ряд особенностей.
Способы фиксации дымоходов
Труба крепится на стену или потолок только при помощи специальных материалов. Одностенное сооружение нужно фиксировать с интервалом в 1,5 метра на вертикальных отрезках.
При использовании в системе тройника 45-87 градусов или колена 45-90 градусов монтаж выполняется так, чтобы полностью исключить нагрузку на поворотные фрагменты деталей.
Важно! Если для монтажа нужно установить дополнительную опору, следует применять напольную подставку. Если труба возвышается над крышей более чем на 1,5 м, под растяжку обязательно ставится скоба.
Как сделать проход сквозь стену

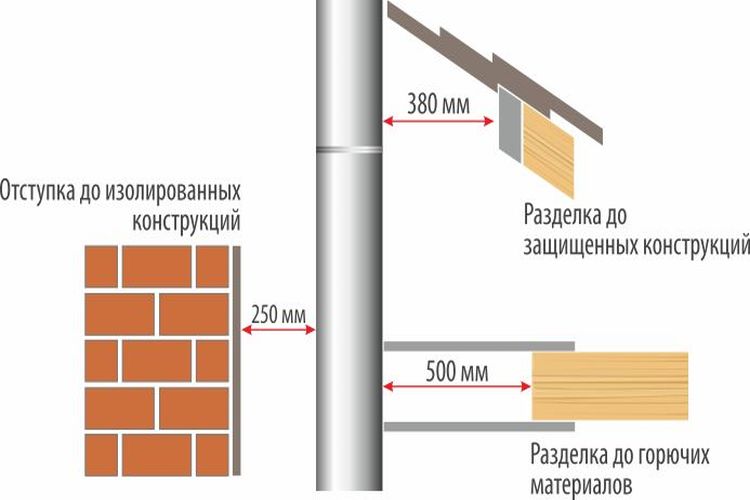

Чтобы сделать проход через стену, нужно следовать строительным нормам. Если дымоход проходит через стены, обязательно требуется установить походную гильзу и наложить еще один слой термоизоляции.
При монтаже трубы через кровлю необходимо установить дополнительную деталь. Также требуется еще один дополнительный слой, который включает пожаробезопасные изоляционные материалы.
Проверка работы дымохода
После завершения монтажных работ нужно убедиться, что поблизости нет горючих или быстровоспламеняющихся материалов. Это поможет избежать пожаров. В конце с деталей нужно снять защитную пленку. После чего можно открыть шибер, который регулирует силу тяги.
Возможные ошибки и проблемы при монтаже дымохода к котлу
При монтаже дымохода люди совершают следующие ошибки:
- Не учитывают расположение печи. Многие уверены, что вначале требуется построить дом, после чего можно втискивать котел. Этот подход считается принципиально неверным. Он приведет к тому, что дымоход придется сооружать через готовые конструкции, которые могут легко воспламеняться.
- Выбирают неправильный материал. Нельзя делать дымоход из асбеста или тонкого алюминия. Они не способны выдерживать воздействие высоких температур.
- Не делают изоляцию дымохода. Сегодня продаются готовые сэндвич-панели, которые оснащаются заводской изоляцией. Однако это нельзя считать панацеей от пожара. От защищенного дымохода до возгораемых перекрытий должно оставаться минимум 25 см. Это пространство лучше заполнить базальтовой ватой.
- Экономят на высоте трубы. Она должна составлять минимум 5 м от колосников или от горелки до устья. Соблюдение таких норм обеспечивает нормальную тягу и противопожарную безопасность.
- Не обслуживают дымоход. Это увеличивает вероятность пожара.
Рис9 Важно своевременно чистить дымоход
Для чего необходимо утеплять дымоходы для твердотопливных котлов
Утепление дымохода имеет целый ряд преимуществ. К основным достоинствам этой меры относят следующее:
- Исключение риска скопления конденсата на стенках и его разрушительного влияния на покрытие труб.
- Ускорение улетучивания вредных паров после сжигания топлива.
- Снижение температурных колебаний между наружными и внутренними стенками.
- Повышение прочности сооружения.
- Выполнение функций укрепляющего каркаса. Это особенно актуально в плохую погоду, если труба находится на улице.
- Энергосберегающий эффект. Он уменьшит потери тепла в дымоходе и поможет сэкономить на топливе.
Сооружение дымохода для котла длительного горения считается очень важным и ответственным мероприятием. При этом важно правильно выбрать материал и придерживаться основных правил монтажа
Откуда считается высота дымохода?
Высота дымохода зависит от нескольких факторов, включая тип отопительной системы и местные строительные кодексы. Однако, общие правила для определения высоты дымохода включают следующие аспекты:
-
Высота дымохода должна быть достаточной, чтобы гарантировать эффективное удаление дыма и газов из дома.
-
Высота дымохода должна превышать высоту крыши и любых препятствий, таких как деревья или высокие здания, на расстоянии, не менее чем в 2,5 метра.
-
Для каминов и печей, высота дымохода обычно составляет от 4 до 5 метров. Для газовых отопительных систем, высота дымохода зависит от мощности котла и может быть рассчитана с использованием специальных таблиц и формул.
-
Высота дымохода должна быть установлена в соответствии с местными строительными кодексами и нормативными документами.
В целом, рекомендуется обратиться к специалистам, чтобы определить оптимальную высоту дымохода для вашей конкретной отопительной системы.
