Владельцы частных домов могут создать идеальные условия жизни с помощью собственной системы отопления. Они надеются сделать это простым и эффективным способом с минимальными издержками. Одним из вариантов является установка газового котла самостоятельно.

Безусловно, использование работающего на газу оборудования (с точки зрения предстоящих расходов) представляется экономически выгодным вариантом. В то же время все рабочие операции по установке достаточно просты и не потребуют от его владельца особого профессионализма.

Содержание:

• Выбор места под отопительное оборудование
• Подготовка к монтажу и способы крепления
• Напольное исполнение
• Особенности монтажа навесного оборудования
• Видео

Отметим, что все указанные выше преимущества могут быть обеспечены лишь в том случае, когда подключение производится силами специалистов, представляющих местную газовую компанию. А вот покупкой и установкой самого котла вы можете заняться самостоятельно, сэкономив на этом значительную сумму денег.

Для успешной реализации вашего проекта необходимо будет заблаговременно побеспокоиться о получении официального разрешения на монтаж и эксплуатацию оборудования. Отметим, что в подавляющем большинстве случаев такое разрешение удаётся получить в районном отделении вашей газовой компании.

Наряду с этим вам следует позаботиться о подготовке технического проекта газификации помещения, предполагающего установку в нём выбранной вами модели газового котла. Отметим, что разработкой этой документации должны заниматься те же специалисты, представляющие в вашем регионе компанию-поставщика. По получении всей необходимой документации вы можете переходить к непосредственной закупке оборудования с характеристиками, заложенными в проекте.

Отметим, что все указанные действия могут выполняться лишь после того, как будет подписан договор о подаче газа на ваш участок (с учётом требуемых объёмов). После оформления договора вы смело можете перейти непосредственно к монтажу самой отопительной системы.

Выбор места под отопительное оборудование

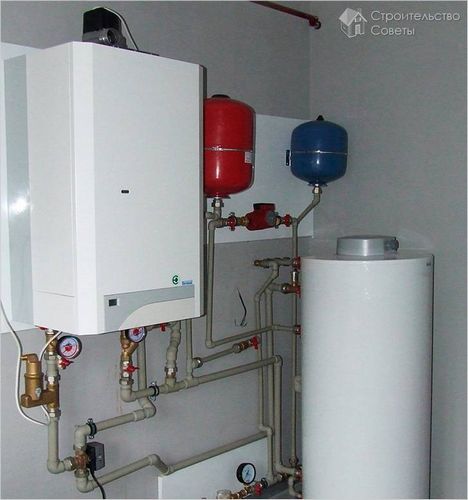

Для размещения газового котла в квартире или в частном доме часто требуется отдельное помещение, отвечающее целому ряду требований, касающихся безопасности эксплуатации монтируемого оборудования. Объясняется это тем, что используемый энергоноситель относится к особо горючим и взрывоопасным веществам, неправильное обращение с которыми чревато тяжёлыми последствиями. Помещение, отводимое под оборудование, должно соответствовать следующим требованиям:

• в одной из его стен должно быть подготовлено отверстие, позволяющее оборудовать канал удаления продуктов сгорания (дымоход) с сечением, соответствующим мощности котла;
• в помещении обязателен источник естественного освещения (окно), размер которого должен соответствовать площади комнаты высотой не менее 2,5 м;
• планировка помещения должна обеспечивать свободный доступ к основному и всему вспомогательному оборудованию;
• обязательно наличие специальной вентиляционной решётки, встроенной в нижнюю часть стены;
• стены помещения должны быть облицованы материалом, имеющим высокие показатели огнестойкости;
• и, наконец, в нём должен быть установлен газовый анализатор, обеспечивающий контроль канала поступления топлива и его автоматическое перекрытие в случае утечки.

При выборе комнаты под котёл необходимо иметь в виду следующие условия: двухконтурное оборудование с расчётной мощностью до 60 кВт допускается размещать в любом помещении (помимо тех, что используются для проживания).

К числу вспомогательных помещений, где их размещение не совсем желательно, можно отнести туалет и ванную комнату.

Если мощность монтируемого в доме оборудования не превышает 150 кВт – его допускается ставить на любом этаже частной постройки. При более высоких мощностях газовые котлы устанавливаются на первых или цокольных этажах строения.

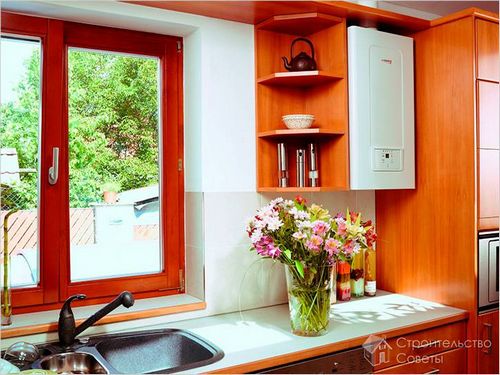

Некоторые владельцы коммунальных квартир предпочитают монтировать оборудование на кухне. Подобное размещение возможно лишь при условии соблюдения технических норм, касающихся допустимой площади помещений, используемых для этих целей. Эта площадь должна выбираться из того расчёта, чтобы на 1 кВт мощности оборудования приходилось не менее 0,2 м² площади. При этом наличие газоанализатора, способного своевременно обнаружить утечку газа на кухне обязательно.

Подготовка к монтажу и способы крепления

Перед покупкой газового котла внимательно проверьте его комплектацию и убедитесь в наличии соответствующих ему элементов крепления. При их отсутствии постарайтесь сразу же приобрести подходящий крепёж в отделе комплектующих, воспользовавшись советами торговых консультантов.

Помимо этого, рекомендуется обследовать выбранный вами товар на предмет наличия у него торгового сертификата, отсутствие которого заметно усложнит регистрацию. Во избежание возможных осложнений ещё до покупки оборудования необходимо будет определиться со способом его монтажа и выбрать один из следующих вариантов:

• напольное размещение котельной конструкции;
• навесное (настенное) исполнение.

Напольное исполнение

При выборе первого из этих вариантов особое внимание придётся уделить основанию пола, которое должно быть рассчитано на соответствующую нагрузку. Вполне возможно, что вам придётся его укрепить за счёт заливки дополнительной бетонной стяжки. Кроме того, следует побеспокоиться о том, чтобы в качестве напольного покрытия в месте установки использовались огнеупорные материалы, рассчитанные на высокие рабочие температуры. При невозможности укрепления основания пола допускается размещать на нём огнеупорные бетонные блоки толщиной порядка 100 мм с уложенным на них листом металла толщиной не менее 0,8 мм.

Используемая схема установки напольного оборудования предполагает соблюдение определённых условий. Так, расстояние от котла до стен в рассматриваемом случае должно выбираться с таким расчётом, чтобы до них оставался промежуток порядка 10 см (при условии, что настенное покрытие выполнено из огнеупорных материалов). При необходимости размещения прибора вплотную к стенке, её поверхность закрывают специальной кровельной сталью, накладываемой на лист асбеста толщиной не менее 3 мм. Линейные размеры подготавливаемого таким образом защитного покрытия выбираются с тем расчётом, чтобы они превышали габариты корпуса газового котла минимум на 10 см.

Монтаж оборудования, устанавливаемого на заранее подготовленное основание, должен производиться выверено точно; причём для контроля его установки по вертикали обязательно использование строительного уровня. При необходимости корректировки положения котла в той или иной плоскости можно будет воспользоваться тонкими пластинами из негорючего материала, подкладываемыми под его ножки.

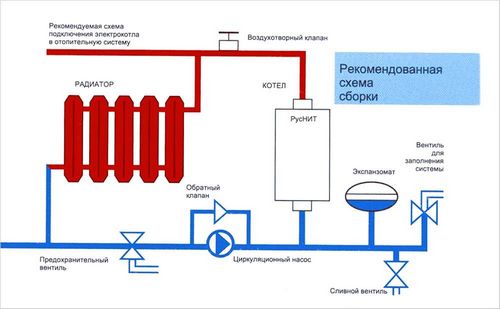

На заключительной стадии работ к установленному оборудованию подводится дымоходный канал, и присоединяются трубопроводы внутридомовой отопительной сети.

Особенности монтажа навесного оборудования

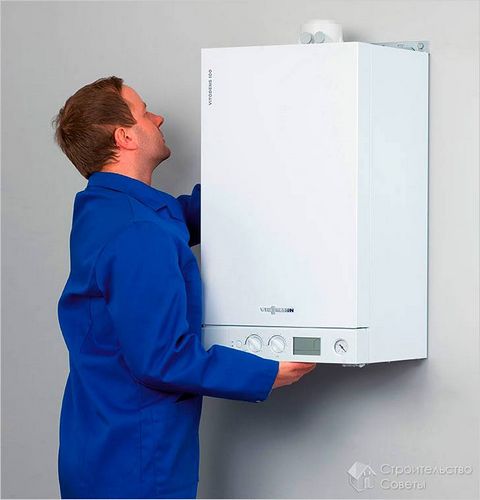

К несомненным достоинствам котлов в настенном исполнении следует отнести вполне ощутимую экономию места в помещении, а также предельную простоту и удобство их крепления. При монтаже настенной модели должны выполняться определённые правила установки, предписывающие обязательное выполнение следующих условий:

• под размещение навесного оборудования допускается использовать только капитальную стену;
• на её поверхности не должно наблюдаться заметных на глаз выбоин или неровностей;
• корпус котла необходимо навешивать строго под прямым углом к горизонту на расстоянии от пола и ближайших предметов, указанном в прилагаемой к нему инструкции производителя.

При выборе конкретного места крепления оборудования в пределах выбранной вами капитальной стены (перегородки) необходимо будет придерживаться следующих рекомендаций:

1. Позиция для установки оборудования настенного типа должна выбираться с учётом возможности его быстрого демонтажа и переноса в другое место. Отметим кстати, что с этой целью на всех подводящих трубках желательно установить запорные вентили, позволяющие на время отключать оборудование от системы (без удаления теплоносителя из неё).
2. Не рекомендуется размещать котел поблизости от окон или в небольших по габаритам стеновых нишах.
3. Точка подключения отопительного оборудования к бытовой электрической сети (розетке) не должна располагаться на значительном удалении от устройства.

Непосредственно перед подключением системы трубопроводов из рабочих каналов необходимо удалить всю имеющуюся там заводскую смазку и тщательно промыть его внутренности горячей водой. И только после проведения полной расконсервации приобретённого вами оборудования можно будет переходить к рабочим операциям по его подключению к действующей водопроводной сети.

В заключение хотелось бы отметить следующее. Самостоятельная установка отопительного котла возможна лишь при выборе вами простейшего образца водогрейного оборудования. Но и в этом случае подготовкой его газовой обвязки (то есть подключением к системе газоснабжения) все равно должны будут заняться специалисты районной службы.
