Установка коаксиального дымохода

К сожалению, установка классического дымового канала невозможна в уже существующем здании. Этот тип отопления может быть реализован только во время проектирования и строительства нового здания. В таком случае, лучшим решением будет использование системы коаксиального дымохода, которая имеет специальную конструкцию и требует особых мер при монтаже.

Именно поэтому подобная система применяется для котла с любым типом топливных материалов, начиная от угля и заканчивая природным газом.

Содержание:

• Какой бывает коаксиальный дымоход и каково его назначение?
• Соблюдения каких правил требует монтаж дымохода?
• Почему коаксиальный дымоход — один из наиболее практичных и используемых?
• Как начать установку?
• Сборка и комплектация оборудования
• Проведение монтажных работ по установке дымохода
• Подготовка перед запуском, проверка работоспособности конечной системы
  • В заключение

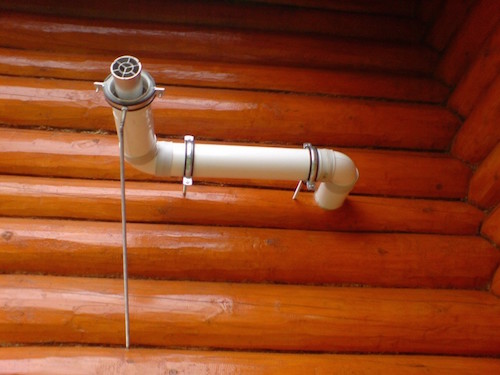

Коаксиальный дымоход

Какой бывает коаксиальный дымоход и каково его назначение?

Во-первых, стоит знать, что коаксиальный означает наличие двойного канала. Если рассмотреть данную характеристику со строительной точки зрения, то такую систему можно считать двухконтурной. Иными словами, одна труба располагается в другой. Определенно, они не соприкасаются одна с другой, поскольку соединение проводиться при помощи специальных перемычек.

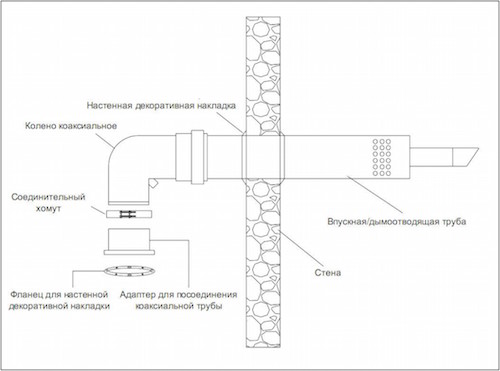

Коаксиальный дымоход

Подобная система предназначена для того, дабы обеспечить максимальное сгорание топливных ресурсов путем отводов отработанных продуктов, одновременно выполняя подвод воздуха с улицы. Большая часть современных котельных отопительных систем оснащены камерой сгорания закрытого типа, где вывод осуществляется посредством трубы, чья длина не превышает 3 метров.

Важно! Вывод отработанного топлива осуществляется только через трубу с горизонтальным типом установки. К примеру, для оборудования подойдет одна из наружных стен строения.

Если вы все-таки решили оборудовать коаксиальный дымоход, требования к установке и все прочие нюансы следует изучить заранее, чтобы в дальнейшем избежать аварийных ситуаций и просто неправильной работы механизма.

Современное производство отопительных систем предлагает следующие типы коаксиальных дымоходов, которые можно сегментировать следующим образом:

Соблюдения каких правил требует монтаж дымохода?

Несомненно, установка коаксиального дымохода является не слишком сложным процессом, но она обязана проводиться в соответствии исключительно со всеми нормативными и регуляционными документами. Так, для монтажа коаксиального дымохода нужно следовать некоторыми правилам и советам, указанным ниже:

• Выходное отверстие любого типа обязано находиться выше, чем установленный котел на 1,5 метра и выше, чем уровень земли на 1 метр;
• Максимальная длина трубы не должна превышать 3-х метров, а в случае, когда необходимо нарастить длину, использование всяческих герметических клеев и аналогичных стройматериалов строго запрещено;
• Горизонтальная установка коаксиального дымохода должна учитывать отклонение в 3 градуса;
• Максимальное число колен, доступное для оборудования одной котельной системы – 2 шт.;
• Расстояние между дымоходом и близлежащим отверстием в стене не должно быть менее, чем 60-70 см.

Почему коаксиальный дымоход — один из наиболее практичных и используемых?

Большинство потребителей, которым необходима установка индивидуального котельного отопления, останавливаются именно на коаксиальном дымоходе, который в последний десяток лет получил всеобщее признание и популярность. Вероятно, это вызвано тем, что подобный дымоход способен выполнять забор воздуха извне, чем не может похвастаться больше ни одна система дымоходов.

Важно! Благодаря системе забора воздуха в помещение можно поддерживать благоприятный климат и температуру, не вливая дополнительные средства для обеспечения вентиляционных систем.

Еще одной причиной, почему коаксиальный тип дымохода является более эффективным, является нагревание воздуха во время его забора. Данная возможность позволяет существенно повысить КПД котла с исключением тепловых потерь. Тем более что при максимальном КПД, сгорание газа сводиться к нулю, а это, в свою очередь, гарантирует полную экологическую работу агрегата.

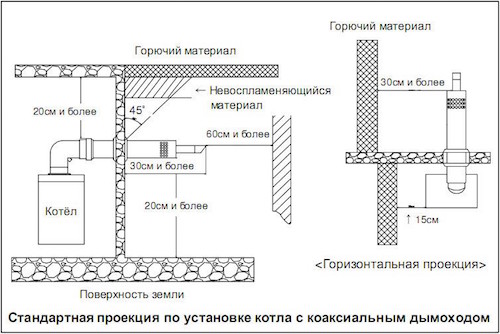

Для большей, так сказать, наглядности предлагаем ознакомиться с общей конструкцией и со структурой отопительной котельной системы, которая оснащена коаксиальным дымоходом:

Стоит также заметить, что современные технические характеристики, которыми обладает коаксиальный дымоход позволяют избежать перегрева внешней трубы и, соответственно, любого возгорания поверхности. Ведь подобные трубы имеют широкий выбор в отношении своего диаметра, обладают компактными размерами и весьма нетребовательны в монтаже. Поэтому можем убедиться, что подобная система дымохода является куда практичнее, функциональнее и эффективнее, чем дымоход любого другого типа. Единственными недостатком можно считать стоимость оборудования и сервисных работ, которая несколько выше, нежели у других отопительных систем.

Как начать установку?

Для более быстрой и легкой установки коаксиального дымохода целесообразно составить план работ, а также убедиться в том, что купленный вами агрегат соответствует комплектации, заявленной фирмой-производителем. Важным моментом также является подборка дымохода с таким же сечением, как у выходного отверстия котла.

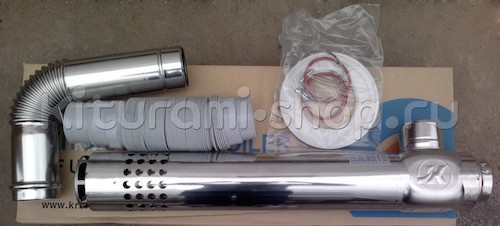

Сборка и комплектация оборудования

Первоначальным этапом будет проделывание отверстия в стене, причем в точном соответствии с диаметром дымоходной трубы. Затем данную трубу при помощи специального хомута соединяют с горловиной котла. При помощи крепежей и болтов данную конструкцию необходимо закрепить с обеих сторон. Все отдельные детали, которые относятся к дымоходу, соединяются между собой хомутами, что гарантирует надежность и герметичность конструкции. Подобная система облицовывается декоративными накладками для обеспечения и сохранения существующего дизайна помещения.

Конечно, вся схема монтажа и установки очень простая и по зубам любому человеку, которому не чуждо проведение бытовых и инженерных работ по проектировке. Но при неправильных расчетах или ошибках в проектировании дымоход может дать сбой, что грозит попаданием угарного газа или дыма в помещение. Поэтому мы советуем поручить подобные работы специалистам во избежание различных проблем.

Проведение монтажных работ по установке дымохода

Проведение всех работ по монтажу дымохода может выполняться в двух вариациях: наружном и внутреннем проектировании.

Наружный монтаж применяется в уже возведенных строениях, предварительно определив местоположения котельной системы и дымохода. Место расположения выводной трубы отмечают на наружной стене, после чего приступают к монтажу. Важно, что подобные работы требуют соблюдения основ пожарной безопасности и качественного, профессионального подхода.

Непосредственно монтаж дымохода проводится после проведения ряда предварительных работ, вроде соединения дымохода с котельной горловиной при помощи специального колена. После всех монтажных работ конечная конструкция закрепляется кронштейнами на стене внутреннего и наружного типа.

Подготовка перед запуском, проверка работоспособности конечной системы

Итак, когда все монтажные работы выполнены и оборудование визуально готово к использованию, самое время провести наладку и тестирование системы в целом. Для удобства можно сегментировать все необходимые работы следующим образом:

• Проверить надежность креплений, соединительных частей и стыков на целостность;
• Осмотреть, правильно ли расположена труба наружного отвода;
• Провести непосредственную наладку самого котла.

Важно! Использование декоративных панелей целесообразно и уместно только после полной проверки работоспособности котла и коаксиального дымохода. Подобные элементы необходимо крепить на специальные строительные гвозди или клей, а после надо будет заделать монтажной пеной, чтобы обезопасить помещение от сквозняков и ветра.

В заключение

Правильно установленная коаксиальная система не только улучшит заводские характеристики котла, но и значительно повысит его эффективность. Наличие определенных навыков, познаний и необходимой оснастки дадут вам возможность самостоятельно установить данный вид дымохода, но не стоит пренебрегать услугами специалистов. Поэтому если вы сомневаетесь в некоторых нюансах монтажа и пусконаладочных работ, следует нанять квалифицированных и опытных работников.
