Установка кондиционера в квартире своими руками с фото и видео

Различные системы кондиционирования можно разделить на два типа — моноблоки и сплит-системы. Основным признаком моноблоков является то, что все компоненты установлены в одном корпусе. Такими системами можно считать: Фото: расположение внешнего и внутреннего блоков сплит-системы, которые чаще всего используются.

Разновидности бытовых кондиционеров

Содержание:

• Разновидности бытовых кондиционеров
• Способы установки кондиционеров в квартире
  • Готовим инструменты
  • Как установить сплит-систему своими руками
    • Фото: Особенности подключения
    • Видео: монтаж сплит-системы без использования автовышки
  • Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.


  Установка оконного кондиционера уменьшает площадь окна

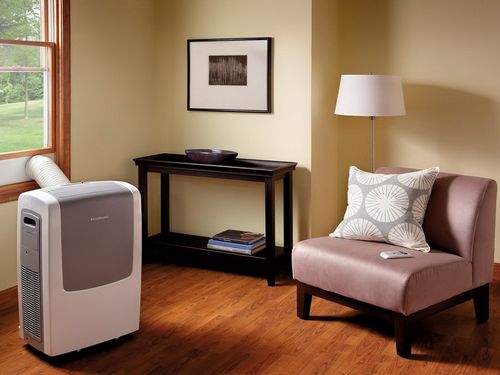

  • Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.


  Напольные кондиционеры можно передвигать внутри помещения

  Достоинства моноблоков напрямую связаны с особенностями их конструкции:

  • Дешевизна в сочетании с длительным сроком службы.
  • Простота конструкции и эксплуатации.
  • В этих системах достигается максимально возможный КПД.
  • Быстрое охлаждение воздуха.
  • Большинство современных систем оснащены дистанционными пультами управления.

  Такие системы не лишены ряда конструктивных недостатков:

  • Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
  • Высокий уровень шума.
  • Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
  • В случае установки в оконный проём уменьшается освещённость помещения.

  Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

  • Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

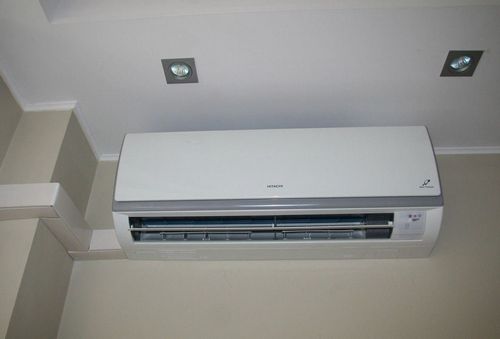

  Фен сплит-системы может быть установлен в любом месте стены дома

  • Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

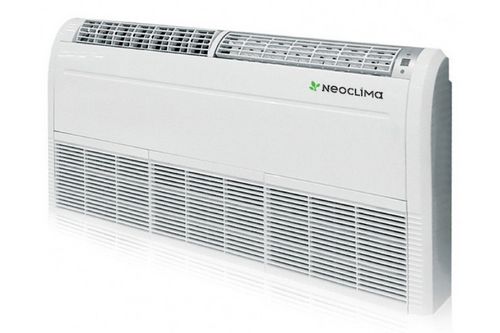

  Внутренний блок напольно-потолочной сплит-системы

  • Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

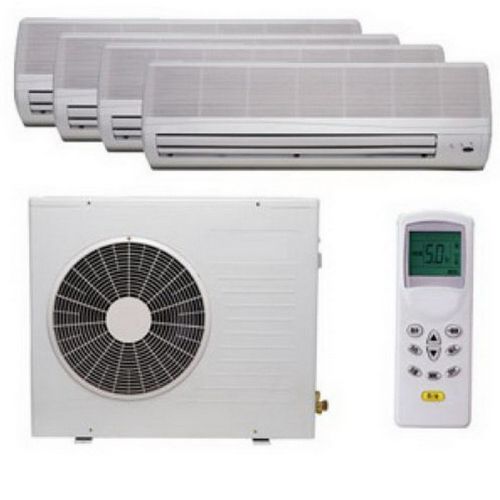

  Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

  К неоспоримым достоинствам сплит-систем относятся:

  • Низкий уровень шума.
  • Функция очистки воздуха от бактерий и пыли.
  • Наличие функции обогрева в холодное время года.

   Это интересно: довольно часто функция обогрева предусматривается производителями и в современных моноблочных системах, как оконных, так и мобильных.

  • Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
  • Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

  Недостатки сплит-систем:

  • Стоимость их выше по сравнению с моноблочными моделями.
  • Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

  Способы установки кондиционеров в квартире

  • Моноблочные модели оконных кондиционеров в настоящее время приобретаются все реже. Причиной тому — значительное увеличение процента установки в жилищах пластиковых и иных окон со стандартными стеклопакетами. Изменить геометрию оконного проёма становится затруднительно, ведь такие кондиционеры устанавливаются непосредственно в оконный блок, чтобы тыльная часть с компрессором находилась за пределами помещения. Такая система может быть установлена как в нижней части окна, в этом случае она опирается на подоконник, так и в верхней, с использованием крепления при помощи кронштейнов к потолку или стене.
  • Мобильные системы крепления не требуют. Место их установки выбирается исходя из возможности вывода за пределы помещения мягкой гофрированной трубы воздуховода. Техническое решение этой проблемы оставляется на усмотрение покупателя.
  • Варианты установки сплит-систем более многообразны. Это связано с многочисленными вариантами взаиморасположения внутреннего и внешнего блоков и зависит как от пожеланий владельца относительно места крепления внутреннего блока, так и от технической возможности закрепить в конкретном месте как внешний, так и внутренний блоки. Немаловажное значение имеет возможность прокладки коммуникаций между блоками. В основе оптимального решения обычно ложится схема, в которой расстояние между внешним и внутренним блоками минимально. Такое решение позволяет минимизировать объем работ, связанных с прокладкой коммуникаций и позволяет экономить энергию, уменьшая нагрев, возникающий при циркуляции хладагента.

  стене максимально сокращает протяженность коммуникаций

  При невозможности монтажа на стену, он производится на бокове ограждение балкона

  Крепление наружного блока на стене у балкона облегчает в дальнейшем ремонт и обслуживание

  Крепление наружного блока между оконными проёмами сокращает протяженность коммуникаций

  Крепление наружного блока под окном, а внутреннего — на ближней глухой стене

  Готовим инструменты

  Если решение о самостоятельной установке сплит-системы принято окончательно, в первую очередь следует проверить наличие необходимых инструментов и расходных материалов. Для полного проведения работ понадобятся:

  • Перфоратор с буром сечением 40–45 мм и длиной не менее 800 мм.
  • Набор победитовых свёрл диаметром 6–12 мм.
  • Шуруповёрт с набором бит.
  • Ножницы по металлу и ример.
  • Линейка, карандаш и строительный уровень.
  • Разводной ключ.
  • Виниловая изоляция, малярный скотч и полиэтиленовые пакеты.
  • Кронштейны для крепления наружного блока, болты с дюбелями длиной 120 мм.

  Принимая решение о самостоятельном монтаже, стоит учесть степень доступности к месту монтажа внешнего блока. Если он будет крепиться на значительной высоте, придётся включать в расходы аренду автовышки.

  Как установить сплит-систему своими руками

  • На первом этапе производится монтаж фена сплит-системы, то есть внутреннего блока. Стальная перфорированная панель, на которой он крепится, снимается с задней стенки и прикладывается к стене в месте будущей установки. Очень важно произвести точное выравнивание по уровню, после чего размечаются отверстия под крепления. Наличие уклонов не допускается, так как это повлечёт выливание конденсата из корпуса на пол помещения. Ещё один важный момент — расстояние до потолка следует оставлять не менее 7 см. Перфоратором высверливаются отверстия в стене, после чего пластина крепится при помощи саморезов и пластиковых дюбелей. Обычно используются дюбели сечением 8 мм длиной не менее 32 мм. После навешивания на защёлки блока фена ещё раз с использованием уровня проверяется точность крепления по горизонтали.

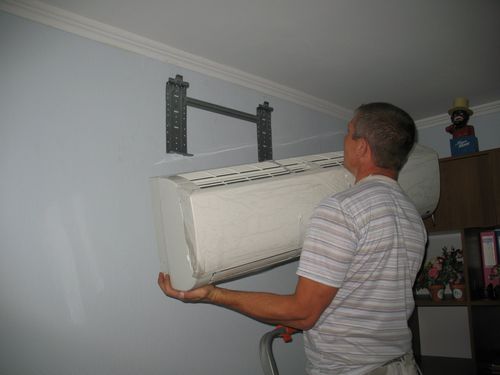

  Фен навешивается на стальную фигурную пластину

  • На следующем этапе подготавливаются коммуникационные каналы. Если будет использоваться скрытая прокладка, придётся делать штробы с использованием ударного перфоратора. Однако такое решение влечёт за собой производство косметического ремонта в комнате. Поэтому в настоящее время чаще всего коммуникации скрываются при помощи пластикового короба подходящего сечения. При помощи перфоратора и бура проделывается отверстие в наружной стене для выведения к наружному блоку электрокабелей питания и управления, трубки из ПВХ для отвода конденсата и трубок фреонового контура. Разметка производится при помощи линейки и уровня. Важный момент: в целях обеспечения отвода конденсата следует обеспечить небольшой наклон выводного отверстия в сторону улицы. Во время сверления стоит использовать пылесос и закрепить непосредственно под отверстием полиэтиленовый пакет при помощи малярного скотча, чтобы избежать значительных загрязнений на мебели и стенах. Если длины бура будет недостаточно, сверление производится с двух сторон. В современных домах толщина стены редко превышает 1 м.

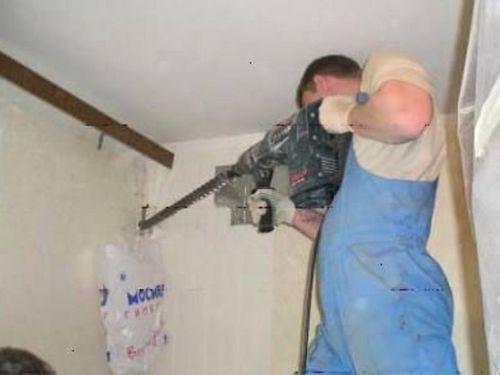

  Отверстие сверлится с наклоном в сторону улицы

  • После этого начинается самый тяжёлый этап — установка уличного блока. Так как в этом блоке размещён компрессор, весит он более 20 кг, при этом часто установка производится на значительной высоте. Поэтому не стоит забывать о мерах безопасности, в частности, использовать страховочное оборудование. Чаще всего наружный блок монтируется на стену с использованием Г-образных кронштейнов. Вначале производится разметка расположения кронштейнов на стене и сверлятся отверстия. Затем производится крепление болтами и гайками с использованием шайб. На кронштейны болтами крепится внешний блок сплит-системы, при этом под лапки монтируются прокладки из толстой резины для уменьшения вибрации и шума.

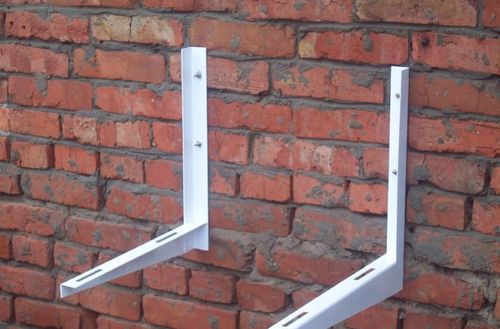

  Наружный блок монтируется на Г-образные кронштейны

  • В качестве возможного варианта используется установка внешнего блока на крышу здания или непосредственно на грунт. В этом случае используются П-образные кронштейны или рамные металлические подставки. Такое решение может значительно увеличить протяжённость коммуникаций и применяется при невозможности произвести монтаж блока на стену, например, при недостаточной прочности материалов поверхности стены.

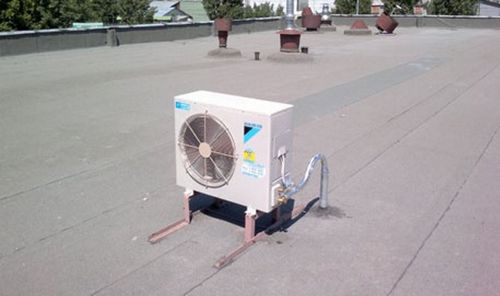

  При монтаже на крыше используются П-образные кронштейны

  • Следующий этап — наиболее ответственный. В ходе него производится соединение коммуникациями внешнего и внутреннего блоков. Сначала на внешнем блоке снимается пластиковая защитная крышка и в соответствии со схемой изготовителя на клеммы при помощи болтов подключаются кабели питания и управления, идущие от внутреннего блока. Затем измеряется длина фреоновой магистрали и производится обрезание медных трубок с запасом в 10 см. Концы трубок вальцуются и при помощи римера снимается фаска. Подключение медного трубопровода производится сначала к внешнему блоку, потом — к фену разводным ключом при помощи накидных гаек, накручиваемых на штуцера в обоих блоках. Перед тем, как медные трубки будут пропущены через отверстие в стене, на них надевается виниловая теплоизоляция, концы изолируются скотчем, чтобы внутрь не попал мусор. Также производится монтаж дренажной сливной трубки, она изготавливается из гофрированной пластиковой трубы ПВХ, которая крепится к блоку пластиковыми хомутами.

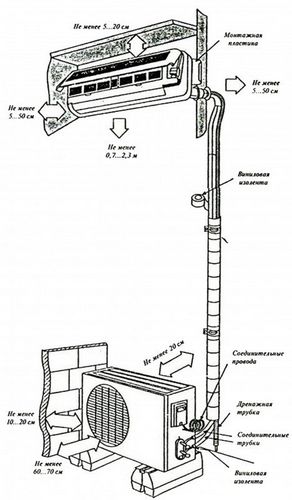

  Общая схема монтажа сплит-систем одинакова для всех моделей

  Фото: Особенности подключения

  После подключения к внешнему блоку трубки контура заводятся внутрь помещения

  Медные трубки контура охлаждения привинчиваются к штуцерам внешнего блока

  Контакты подключаются согласно схемы в техпаспорте изготовителя

  Справка: опытные мастера рекомендуют отводить дренажную трубку не на наружную стену, а в канализацию. Это помогает предотвратить образования ледяных пробок при эксплуатации оборудования зимой, а также избежать жалоб соседей.

  • Последний этап — ввод фреона в холодильный контур. Сначала газ выводится из контура путём открытия вентиля, следом производится вакуумизация. Хладагент находится во внешнем блоке кондиционера. Вентили, при помощи которых осуществляется ввод фреона в систему, находятся там же. Если протяжённость контура равна или меньше данным, указанным в техпаспорте, введение дополнительного объёма не потребуется. Опытные мастера перед данной операцией производят вакуумирование контура с использованием специального насоса с манометрами, позволяющими контролировать потерю давления. Эти действия позволяют не только проверить герметичность системы, но и способствуют максимальному удалению из системы влаги и воздуха, что уменьшает нагрузку на компрессор.

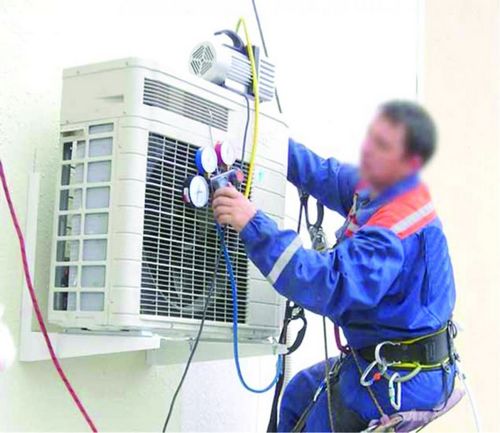

  Перед вводом фреона в систему профессионалы производят вакуумирование контура

  • По окончании работ собранная сплит-система проверяется на всех режимах работы. Какие-либо вибрации должны отсутствовать, вентиляторы на внутреннем и внешнем блоках должны вращаться. Не должно быть посторонних запахов, дренаж должен отводить влагу. Разумеется, кондиционер должен выполнять свои функции как охлаждения, так и обогрева.

  Видео: монтаж сплит-системы без использования автовышки

  Трудно представить квартиру, в которой бы не было кондиционера. Как видно из написанного, даже эту сложную технику при необходимости можно установить самостоятельно, без привлечения специалиста.
