Установка врезных замков на портале «CAMREMONT»

Запорные планки для защелок толщиной 1,5 мм и более могут не иметь отогнутой кромки под заход защелки и должны иметь крепление не менее чем тремя шурупами.

ВНИМАНИЕ! Цилиндровый механизм замка устанавливается в просверленное отверстие так, чтобы снаружи он не мог быть вывинчен и вытащен или протолкнут внутрь. Следовательно, его устанавливают так, чтобы он не выходил за поверхность дверного полотна, либо защищают его накладкой, привинчиваемой с внутренней стороны помещения.

Врезные замки комплектуются цилиндровыми вставными механизмами запоров (рис.1 поз.2) с кодировкой для ключей в нескольких вариантах (рис.1 поз.3).

Замки врезные, как правило, устанавливают совместно с дверной ручкой, в которой имеется скважина для ключа. Замок врезают в боковой брус обвязки дверного полотна.

ВНИМАНИЕ! Не допустима установка врезного замка в местах совмещения деталей дверного полотна. Если дверь филенчатая, необходимо проследить, чтобы замок не был врезан напротив среднего бруса обвязки. Так как в этом случае гнездо под боковую накладку замка ослабит шиповое соединение двери.

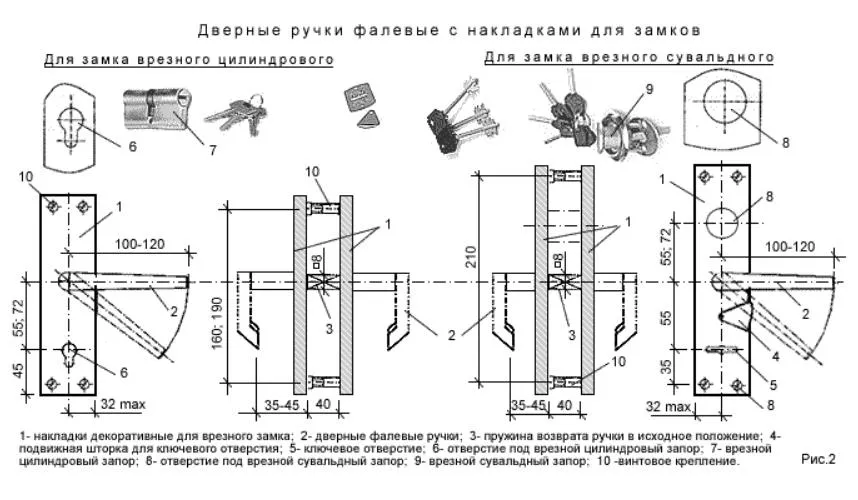

Дверные ручки фалевые (рис.2 поз.2) с накладками (рис.2 поз.1) для врезных замков с цилиндровыми и сувальдными запорами показаны на рис.2.

Врезные замки имеют механизм, обеспечивающий возврат ручек в исходное положение.

Пружины для защелки и возврата ручки

 в них выполнены

в автономном варианте

.

Дверные замки обычно имеют вылет засова:

• для деревянных дверей — не менее 20 мм;
• для стальных дверей — не менее 23 мм;
• для дверных блоков из поливинилхлоридных деталей или алюминиевых — не менее 12 мм.

Цилиндровый механизм не должен выступать над поверхностью защитно-декоративной планки или накладки более чем на 3 мм.

Врезные замки и защелки с ручками-кнопками имеют механизм, обеспечивающий возврат ручек в исходное положение. Пружины для защелки и возврата ручки в них также выполнены в автономном варианте.

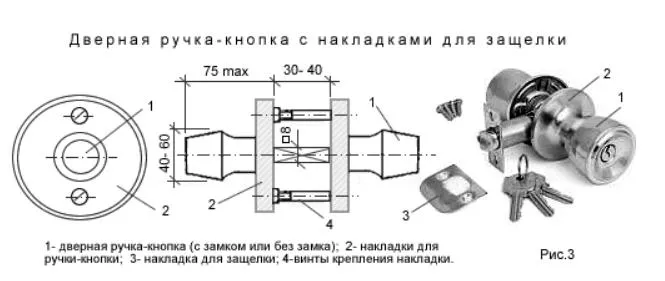

Дверная ручка-кнопка с накладками для защёлки показана на рис.3.

Врезные замки для дверей

внутри здания

 или секции помещений, как правило,

устанавливают совместно

с дверной ручкой, в которой имеется замочная скважина.

Замок врезают

в боковой брус обвязки дверного полотна.

ВНИМАНИЕ! Не допустима врезка замка в местах совмещения деталей дверного полотна. Если дверь филенчатая, необходимо проследить, чтобы замок не был врезан напротив среднего бруса обвязки. Так как в этом случае гнездо под внутренний замок ослабит шиповое соединение двери.

Как установить врезной сувальдный замок

Врезные cувальдные замки крепятся шурупами с внутренней стороны двери к обвязке. Все детали замка должны быть плотно пригнаны по всей поверхности касания, зазоры могут быть не более 0,5 мм.

В местах прирезки замка не должно быть сучков. Размеры отверстия для засова, защелки в запорной планке должны быть больше высоты засова, защелки на 4…6 мм и толщины (ширины) засова, защелки — на 1…3 мм.

Сувальдные замки ещё называют по имени изобретателя замков Шубба. Для таких замков характерно наличие прорезей различной глубины на бородке ключа.

ВНИМАНИЕ! Сувальдные замки достаточно надёжны при наличии минимума шести сувальд. Недостаток таких замков в том, что из-за своей толщины они могут быть установлены далеко не в любую дверь и чаще всего используются при установке в стальные входные двери.

ПРИМЕЧАНИЕ: Врезные сувальдные замки 3-го и 4-го классов имеют защиту от высверливания стойки хвостовика засова (например, термообработанные пластины, уст

Врезные замки устанавливаются на корпус перед стойкой хвостовика засова, либо включают в себя компоненты, претерпевшие термообработку и вставленные в стойку хвостовика. Важно помнить, что лишнее всегда можно вырезать, но вернуть обратно уже сложнее, поэтому говорят, что необходимо мерить сто раз, а отрезать лишь один раз при установке врезных замков.

А также от перепиливания засова (например, термообработанная головка засова или вставленные в нее термообработанные элементы).

Накладки под ручки для врезных замков 3-го и 4-го классов закрепляют винтами с внутренней стороны двери.

ПРИМЕЧАНИЕ: Сувальдный механизм секретности состоит из сувальд (пластин) с пружинами, при этом количество сувальд должно быть не менее 4 единиц. При этом применение общей пружины для сувальд не допускается.

Для повышения охранных свойств сувальдных замков изготавливают насечки на сувальдах в виде ложных пазов или применяют систему перекодирующихся сувальд, а также используют элементы секретности цилиндрового механизма.

Профиль ключевых отверстий в корпусе сувальдного замка должен совпадать с профилем ключа и обеспечивать ввод ключа в определенном положении. Ввод защелки в корпус замков типов ЗВ4, ЗВ7 может осуществляться как от фалевой ручки, так и от ключа.

Для повышения охранных свойств замки могут комплектоваться дополнительно защитными накладками, цепочками, а также кодовыми, электромеханическими, магнитными и другими устройствами.

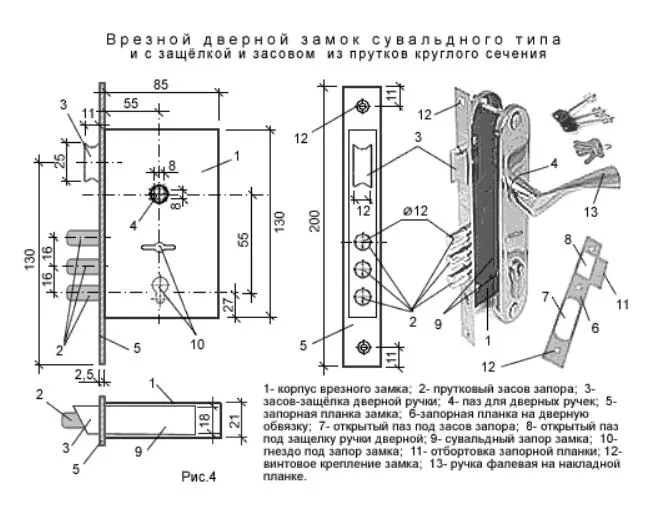

Схема врезного дверного замка сувальдного типа ЗВ9 с защелкой и засовом из прутков круглого сечения показан на рис.4.

Установку врезного замка

выполняют

 с помощью сверла и стамески. Все детали замка должны быть

плотно пригнаны

 по всей поверхности касания,

зазоры

 могут быть не более 0,5 мм.

ПРИМЕЧАНИЕ: Врезные замки крепятся шурупами с внутренней стороны двери к обвязке. Шурупы должны быть завинчены. Забивка шурупов и выход концов крепежных деталей на поверхность дверей не допускается.

При установке врезного замка необходимо выполнить следующие работы:

1. Прежде всего, с наружной (или внутренней, как кому удобней) стороны двери размечают место установки корпуса врезного замка (рис.4 поз.1).
2. Разметку места установки выполняют с таким учётом, чтобы паз под штифт (рис.4 поз.4) для фальцевых ручек на накладной планке (рис.4 поз.13) находился на расстоянии 800-1100 мм от пола.
3. Одновременно с этим, шилом или карандашом размечают места для сквозных отверстий под сувальдный запор (рис.4 поз.10).
4. Затем делают вырубку под корпус замка (рис.4 поз.1) с помощью сверла и стамески.
5. После примерки гнезда под замок, замок снова вынимают и теперь просверливают сквозное отверстие для стержня (рис.4 поз.4), на который будут позже насаживаться фалевые ручки с планками (рис.4 поз.13).
6. Также высверливаются отверстия и под запоры замка (рис.4 поз.10).
7. Корпус замка (рис.4 поз.1) снова вставляют в гнездо и через сквозное отверстие (рис.4 поз.10) вставляют цилиндровый запор замка (рис.4 поз.9).
8. Корпус замка закрепляют двумя шурупами на двери.
9. Через сквозное отверстие с наружной стороны двери в паз (рис.4 поз.4) устанавливают в гнездо штифт (квадратный стержень) вместе с накладкой и дверной ручкой (рис.4 поз.13).
10. А затем с внутренней стороны двери на прошедший через паз штифт надевается вторая накладка (рис.4 поз.13) с одновременным совмещением в пазах цилиндрового запора (рис.4 поз.9).
11. Устанавливают вторую ручку (рис.4 поз.13) на планку внутри помещения и закрепляют их шурупами, причём ручка закрепляется отдельно на штифте (рис.4 поз.4).
12. Проверяется работа замка и только после этого затягивают все шурупы на двери.
13. После установки дверного замка с ручками размечают место установки запорной планки (рис.4 поз.6) на дверной коробке (обвязке).
14. Затем делают вырубку пазов под засов запора (рис.4 поз.7) и защелку (рис.4 поз.8).
15. Проверяют работу замка в пазах и после этого закрепляют запорную планку (рис.4 поз.6) на обвязке и снова проверяют работу замка.

Если что-то пошло не так разбирают замок и повторяют операции снова. Главное надо помнить, что вырезать лишнее можно всегда, сложнее это лишнее потом вставить обратно, поэтому и говорится, что сто раз отмерь — один раз отрежь.

Проверку работы подвижных деталей изделий проводят вручную, выполняя не менее пяти раз циклы работы изделия. При необходимости следует предусматривать смазку узлов изделия.

Дверные замки выпускаются промышленностью в соответствии с требованиями ГОСТ 538-2002, стандарта Российской Федерации Постановлением Госстроя России от 7 мая 2002 г. N 20 (взамен ГОСТ 538-88).

Врезные и накладные замки с различными механизмами секретности, цилиндрические механизмы и защелки (далее — изделия) для дверей из различных материалов, применяемых в жилых, общественных и производственных зданиях должны соответствовать требованиям стандарта ТУ от 1 марта 2004г. (взамен ГОСТ 5089-97).

Какой замок лучше для гаража накладной или врезной?

Оба типа замков — накладные и врезные — могут быть безопасными и надежными для использования в качестве замков для гаража, но каждый из них имеет свои преимущества и недостатки.

Накладные замки устанавливаются поверх двери и являются более доступными по цене и проще в установке, чем врезные замки. Они также обеспечивают дополнительную защиту от взлома благодаря тому, что они позволяют установить дополнительные засовы и замки, которые усложняют доступ в гараж. Однако накладные замки могут легче повредить или сломать, если злоумышленник решит использовать против них физическую силу.

Врезные замки устанавливаются внутри двери и обеспечивают более высокий уровень безопасности, так как их сложнее взломать или повредить. Они могут быть установлены более крепко и надежно, что предотвращает возможность проникновения в гараж. Однако установка врезного замка может быть более сложной и требовать больше времени и ресурсов.

В общем, выбор между накладным и врезным замком для гаража зависит от вашего бюджета, уровня безопасности, который вы хотите достичь, а также удобства и возможностей установки замка. Рекомендуется обратиться к профессионалам, чтобы получить консультацию и выбрать замок, который лучше всего подходит для ваших потребностей и требований.
