   Плитный фундамент. Документы. Конструктивы. Технологии. Отчеты Последнее редактирование модератором:

2. Регистрация: Сообщения:

   31.080

   Благодарности:

   al185

   Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Екатеринбург

   Полезные ссылки.
   — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
   Первым движением после мыслей «участок» и «дом» д. б. попытка прочтения БИБЛИИ строительства СП 20.13330.2011 (СНиП 2.01.07-85*) Нагрузки и воздействия. Вы мало поймете при 1м прочтении. Уясните главное: устойчивость Вашей конструкции зависит исключительно от осознания Вами факта существования нагрузок и воздействий. Они существуют!
   Абсолютно все темы в Ремонт фундамента и пр. Откуда эта трещина?, Неравномерно просел грунт под плитой, и появились трещины — неучтенные нагрузки и воздействия. И если Вы сумеете извлечь для себя из сей Библии хотя бы перечень всех нагрузок и воздействий — это 90% успеха. Останется их поодиночке прожевывать.
   Какой фундамент ОПТИМАЛЕН? #33
   — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

   Перечитывать при каждой мысли о фундаменте #108
   Обязательно прочесть

   Незаглубленный фундамент! !
   Плита 150мм/200т и 200мм/200т от конструктора #73
   Плита 100мм под легкий #73 #2145
   Плита 150-300мм до 700т #13
   Неутепленные плиты не пригодны для зимовки и нормальной эксплуатации #15
   Как правильно раскладывать арматуру в плите — процесс армирования. Еще #5 #634
   замена лягушек #4
   Вяжем крючком — арматуру
   Как вязать арматуру
   Котлован под цоколь. Написано экскаваторщиком
   Уплотнение подушки. Баус-тест
   Тонет фундамент (Осторожно! Торф!)
   Необходимость утепления фундамента. Отмостка.
   Связь конструкции фундамента с грунтовыми условиями.
   Погреб. Приямок. Яма в гараже на УШП? А нужен гараж?
   Процесс заливки и заглаживания бетона #3 #5 #10
   FAQ — Грунты. Документы. Определение характеристик
   УШП. Расчет конструктива — все ссылки
   Порядок производства работ #360
   Плита под баню, 1эт. каркасник #8
   Для размышления #4
   Ремонтопригодность коммуникаций под плитными фундаментами. Необходимость? Резюме #392 #179
   если под фундаментом …радон? #16
   Монолитная плита — не низко ли для дома пмж?
   Терраса и крыльцо
   Плиты в Германии#509
   Для чего нужна подбетонка?
   Работа с нивелиром.
   Канализация. Внутренняя. Необслуживаемый септик.
   На каком минимальном расстоянии от фундамента допускается делать дренаж? #20
   Подготовка траншей и котлованов #1358 #1365

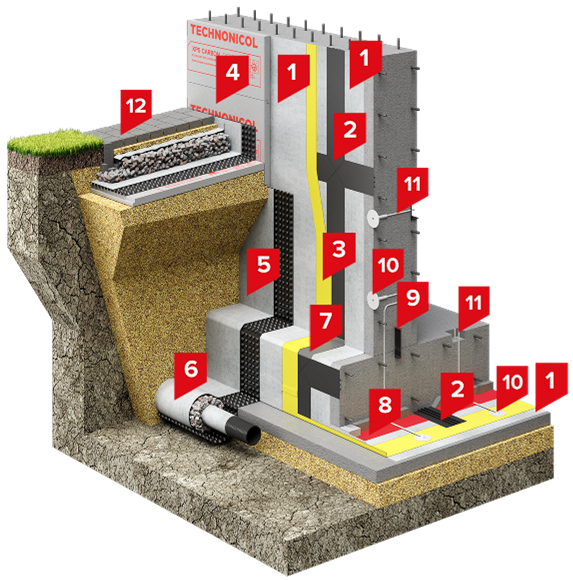

   Проектирование гидроизоляции.
   П/э пленка для гидро/влагоизоляции, спор
   Разница между гидро и влагоизоляцией. Необходимость #81
   Выбор и работа с нивелиром. При любой освещенности.
   Деревянные лаги по монолитной плите
   Полы по монолитной фундаментной плите
   Толщина ЭППС под плиту — Лучшие ответы
   Чем отличается финская плита от УШП ?

   Вложения:

   Последнее редактирование:

3. Регистрация: Сообщения:

   31.080

   Благодарности:

   al185

   Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Екатеринбург

   Кирпичная облицовка на плите ДОУ. Утепленная «не шведская» плита
   УШП и кирпичная облицовка #93 #94</<!— 4 (2023-08-19)—>


   Нагрузка от 6-метровой облицовки полнотелым кирпичом составляет 110 кПа, неравномерность на фронтоне 9 метров длиной равна 1,5. Осадка составляет 100 мм. При использовании Пеноплэкс-45 (или другого материала с прочностью 450 кПа) наблюдается осадка в пределах 2-3 мм. Кирпичная кладка способна выдерживать даже более значительные прогибы на пустотных перекрытиях.

   В рамках «устройства фундаментной плиты» следует учесть, что нагрузка от 6-метровой облицовки кирпичом с плотной структурой составляет 110 кПа, при этом неравномерность на фронтоне длиной 9 метров равна 1,5. Предполагаемая осадка составляет 100 мм. При выборе Пеноплэкс-45 (или альтернативного материала с прочностью не менее 450 кПа) наблюдается незначительная осадка, около 2-3 мм. Важно отметить, что кирпичная кладка способна амортизировать даже более значительные прогибы на пустотных перекрытиях.



   Можно по рис. 2 бетонный цоколь под облицовку выполнить выше (2х2 А3 8-10мм), вровень или выше (с продолжением вертикального ЭППС толщиной зазора) плиты и заанкерить его U-траверсами в плиту по рис. 3 в двух уровнях. Конструкция траверс из Еще первоисточник УШП. Супергрунд. Или отрезки СПА.

   Это будет бетонный западающий псевдоцоколь любой (кроме дверей) высоты.
   Если опалубку закроете пленкой, можно осторожно распалубить (без молотка!) через полдня-полсуток, керхером/опрыскивателем смыть лицевой раствор, получится фактурный щебеночный цоколь.
   Лучше заранее отработать на опытных образцах. Это стоит отдельных затрат на отделку.
   ВСН 29-85 табл. 2 относительный прогиб кладки до 0,0006 или 6мм/10м
   СП 22.13330.2011 (СНиП 2.02.01-83*) Основания зданий Приложение Д — 20-24мм/10м
   От конструктора Михаила Судоргина Mihail1974 #174
   Непонятно не всем…
   Свежая дискуссия 2012 #112 #118 #159 #164 #169 #173 #176 #178 #182 #183 #212 #216 #223 #225#239 #241#314 #320 #321 #324 #349 #377 #399 #400 #414 #421 #423 #424 #428 #431 #433 #436 #445#454 #479

   Узел опирания от Михаила Судоргина #35
   Глеб Грин #6 и другие Лучшие ответы на 2018
   Американский узел на ЭППС стр. 20 (гуглом Revised Builder’s Guide to Frost Protected Shallow Foundations)

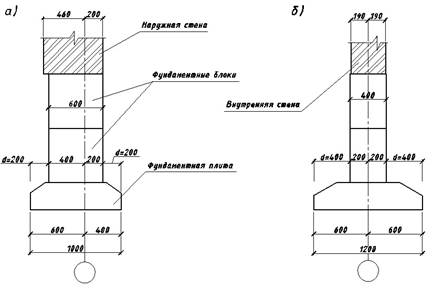

   На отдельном цоколе
   Важные обстоятельства #101
   Отделка цоколя

   Типовые узлы

   Вложения:

4. Регистрация: Сообщения:

   31.080

   Благодарности:

   al185

   Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Екатеринбург

5. Регистрация: Сообщения:

   31.080

   Благодарности:

   al185

   Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Екатеринбург

   Последнее редактирование:

6. Регистрация: Сообщения:

   31.080

   Благодарности:

   al185

   Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Екатеринбург

   Сомнения в пенопласте под фундаментом
   «Нормальные» документы (ГОСТы и СНИПы) содержат лишь требования к материалам, наименований материалов не найдете.
   Например, основополагающий ГОСТ 27751-88 Надежность строительных конструкций и оснований
   На основании этих требований конструкторы выбирают материалы с соответствующими характеристиками.
   Собственно этот процесс и отражен в СТО 465-003-2008 DOW Ж/б плита по ЭППС на грунте.
   используют в ПГС #488

   Еще про долговечность.
   Американские плиты (A Builder’s Guide to Frost Protected Shallow Foundations) длительность эксплуатации стр. 28, 29. Уже 70-80 лет…
   Мороз охраняемых изолированные опоры были использованы в начале 1930-х годов Фрэнка Ллойда Райта в районе Чикаго. Но с того времени, европейцы взяли на себя инициативу в применении этого концепция в течение последних 50 лет. Есть в настоящее время более 1 млн. домов в Норвегии, Швеции и Финляндия с изолированными мелкими опор, которые признаются в качестве строительных норм и правил стандартная практика. В Соединенных Штатах, изоляция была использована для предотвращения морозного пучения in30 «Руководство строителя по защите от замерзания фундаментов мелкого заложения» много специальных инженерных проектов (например, дорог, дамб, трубопроводов и инженерных зданий). Его использование на домашних фундаментах было принято моделями кодов, и есть несколько тысяч домов с мороза охраняемых изолированные опоры, которые были построены в Соединенные Штаты Америки (включая Аляску).
   Чтобы проверить технологию в США, пять домов теста были построены в штате Вермонт, Айова, Северная Дакота и Аляска. Дома были оборудованы автоматизированными данных. Приобретение системы мониторинга земли, фундамент, плиты, крытый и открытый температуры в различных местах по всему фондов. Производительности наблюдалось в согласии с Европейский опыт в том, что изолированные опоры предотвратить основу почвы от замораживания и пучения даже в суровых климатических и почвенных условий (см. США Министерство жилищного строительства и городского развития, «Фрост охраняемых мелкого заложения для Жилищное строительство «, Washington, DC, 1993)..

   ПСБ под УШП: дискуссия

7. Регистрация: Сообщения:

   31.080

   Благодарности:

   al185

   Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Екатеринбург

   Фундамент без котлована (на насыпи). На склоне.

   СП 22.13330.2011 (СНиП 2.02.01-83*) Основания зданий 6.6 Насыпные грунты

   Ориентировочные показатели физико-механических свойств насыпных грунтов #23

   13.4. Устройство грунтовых насыпей и подушек. СП 50-101-2004

   Перечитывая Сажина п. 5.

   А также ТСН 50-303-99 (помним: любой грунт под DOW непучинистый)

   3.1.1. При строительстве на практически непучинистых грунтах мелкозаглубленные фундаменты устраиваются на выравнивающей подсыпке из песка, на пучинистых грунтах — на подушке из непучинистого материала (песок гравелистый, крупный или средней крупности, мелкий щебень, котельный шлак и др.), которая может быть как врезной, так и устраиваемой на поверхности грунта.
   ​Симагин. Эффективные фундаменты легких зданий на пучинистых грунтах

   ИМХО. Необходимо снимать только не поддающуюся уплотнению дернину с пахотным слоем (корнеобитаемый слой). Остальная почва суть обычный грунт (супесь, суглинок, глина) со всеми его свойствами и с единицами% гумуса. Просто уплотнение подпахотного слоя виброоборудованием до материкового состояния.
   Дискуссия по почве(чернозем) #93 #97 #98 #100 #147 #149 #150 #151
   Еще для умников. Цитаты из «библии» #9
   Академическая наука о почвах в качестве основания #42 #46 #47 #48 #49
   Еще в Лучшие ответы
   Черноземщикам для размышления #20. (или #405) #16
   На торфе #82 #83 #342 Проект на торфе.
   На черноземе Дом из арболита теперь уже точно на плитном фундаменте

   ГОСТ 25100-95 «Грунты. Классификация»
   Каркасник по этому принципу уже больше года на подушке 0,3-0,6м из отсева на почву на уклоне 0,3/6м. Почва — суглинок.​
   Подушка скальником (вторичным «щебнем») #780 #842 #843
   Пункт 6.2 ПРОЕКТИРОВАНИЕ ПОДСЫПОК ДЛЯ ЛЕГКИХ ЗДАНИЙ НА ПУЧИНИСТЫХ ГРУНТАХ
   Методические рекомендации … насыпей из крупнообломочных
   Технология уплотнения грунтов. Качественные насыпи.
   Уплотнение подушки. Баус-тест
   СНиП 2.05.02-85Автомобильные дороги
   Пособие по проектированию земляного полотна автомобильных дорог на слабых грунтах
   Дискуссия о насыпи #69 #70 #82 #85 #86 #96 #107
   #247
   Конструктор Mihail1974 про насыпь #24 #25 #35 #323 !#332! Если намокнет грунт под МЗФЛ

   Еще #3

   Миф о растворении известняка (щебня) #849 1016741 (847×383)

   Укрепление откосов #6

   • укрепление откосов — Поиск в Google
   • «Методические рекомендации по применению нетканых синтетических материалов при строительстве автомобильных дорог на слабых грунтах»
   • «Рекомендации по совершенствованию методов конструирования и технологии повышения общей устойчивости конусов и откосов земляного полотна (для опытного применения)»

   Строительство на торфе и прочих слабонесущих грунтах
   Главное на слабом водонасыщенном основании — покрытие его геотекстилем прочностью от 9кН/м. Предотвращает утопление материала насыпи в основание и повышает несущую способность за счет армирования.
   2013686 (802×735)
   2151491 (1024×410) #277

   • «Альбом типовых конструкций по применению геосеток»
   • СТО 00205009-001-2005 «Геосетки и геокомпозиты из стекловолокна. Технические условия»
   • Методика расчета насыпей, армированных различными материалами
   • «Методика расчета устойчивости грунтовых насыпей, армированных георешетками»
   • Принципиальные схемы конструктивно-технологических решений по применению объемных георешеток «ПРУДОН-494» и примеры их реализации в транспортных сооружениях
   • «Методические рекомендации по проектированию и строительству грунтовых насыпей на торфяном основании, армированных георешетками \ПРУДОН-494\ в условиях Западной Сибири»

   Последнее редактирование:

8. Регистрация: Сообщения:

   31.080

   Благодарности:

   al185

   Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Екатеринбург

   Распространенные заблуждения (не только для УШП) #6

9. Регистрация: Сообщения:

   31.080

   Благодарности:

   al185

   Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Екатеринбург

   РАСЧЕТ НАГРУЗОК.

   Правильный подход к проектированию фундамента (и не только).

   От конструктора Михаила Судоргина
   Чем больше моментов из этого сумеете учесть, тем выше вероятность угадать с фундаментом в самстрое. Особенно для тех, кто не осилил СП 20.13330.2011 (СНиП 2.01.07-85*) Нагрузки и воздействия (БИБЛИЯ строительства)

   Расчет нагрузок п. 3.1 у

   Сажина или в Калькуляторе МЗЛФ 2.0
   Расчет от Бауса https://www.forumhouse.ru/threads/129143/#post-3263590

   Последнее редактирование модератором:

10. Регистрация: Сообщения:

    31.080

    Благодарности:

    al185

    Модератор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Екатеринбург

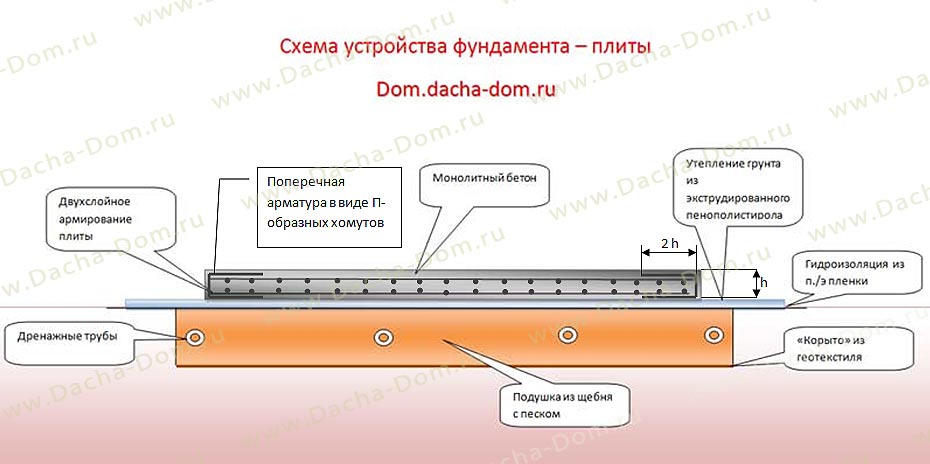

    Правильный дренаж.

    Какая вода мешает жить (про УГВ, верховодку, дренаж, водоотведение и т. д.)
    Правильное водоотведение #714 #756

    На фотах в отчетах иногда вижу: делается подушка, в ней выкапывается траншея по периметру, в нее дренажная труба. Это не есть дренаж: дно котлована не дренируется, происходит водонасышение глин и потеря несущей способности #9.

    Для правильного дренажа дно котлована выполняется с уклонами к периметру, по периметру дренажные траншеи ниже дна котлована по чертежу Т001. Обсыпку труб в траншеях щебнем, лучше полностью завернуть в геотекстиль. Дренслой под плитой песок или гравий #515.
    На памяти геотекстиль необходим при толщине пластового дренажа менее 125мм.

    Дренаж в нормативе #35

    «Руководство по проектированию дренажей зданий и сооружений»
    Продольные уклоны дренажа рекомендуется принимать не менее 0,002 для глинистых грунтов и 0,003 для песчаных грунтов.
    Наибольшие уклоны дренажей следует определять, исходя из максимально допустимой скорости течения воды в трубах — 1,0 м/сек.
    Расстановка смотровых колодцев​
    Смотровые колодцы следует устанавливать в местах поворотов трассы и изменения уклонов, на перепадах, а также между этими точками при больших расстояниях.
    На прямых участках дренажа нормальное расстояние между смотровыми колодцами — 40 м. Наибольшее расстояние между смотровыми колодцами дренажа — 50 м.
    На поворотах дренажа у выступов зданий … устройство смотровых колодцев не обязательно, при условии, что расстояние от поворота до ближайшего смотрового колодца не более 20 м. В случае, когда на участке между смотровыми колодцами дренаж делает несколько поворотов, смотровые колодцы устанавливают через один поворот.
    Конструкция пластового дренажа​
    Пластовый дренаж устраивается в виде слоя песка, отсыпаемого по дну котлована под здание…
    При большом притоке воды или для особо ответственных сооружений пластовый дренаж может быть двухслойным по всей площади с нижним слоем из песка и верхним — из гравия или щебня.
    При малой ширине защищаемого сооружения и ограниченном притоке воды… пластовый дренаж может быть устроен из одного слоя песка или из щебня. Источники слухов?
    Любопытно взглянуть на сей СНИП. Пжста, ссылку.
    Необходимость дренажа? В ссылках! ! !
    «Руководство по проектированию дренажей зданий и сооружений»
    УШП без щебня, без песка и без дренажа?
    #20 #21 #7 #8 #13

    На каком минимальном расстоянии от фундамента допускается делать дренаж? #20

    еван #31 #98 #210 #254 #259 #261

    Миф о растворении известняка (щебня) #849

    ВСН 045-72 Указания по проектированию дренажа подземных гидротехнических сооружений
    Альбом 84 Дренажи для осушения городских территорий и защиты подземных сооружений [PDF]

    Вложения:

11. Регистрация: Сообщения:

    31.080

    Благодарности:

    al185

    Модератор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Екатеринбург

12. Регистрация: Сообщения:

    31.080

    Благодарности:

    al185

    Модератор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Екатеринбург

    Необходимость утепления фундамента. Отмостка. Зимовка.
    СП 22.13330.2011 (СНиП 2.02.01-83*) Основания зданий
    Перевожу.
    Если фунд заложен мельче глубины промерзания (1,4м для МО), необходимы специальные теплотехнические (и иные) мероприятия, исключающие промерзание грунтов, кроме скальных, крупных и средних песков. Иначе Ремонт фундамента и Откуда эта трещина?, Неравномерно просел грунт под плитой, и появились трещины, #22 #313…
    Эти меры разрабатываются уже в поднормативных документах. См. табл. 2.
    Можно без утеплений. Если есть расчет основания по деформациям пучения (или уверенность их отсутствия) ВСН 29-85 Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах.
    Несложный расчет подушек у Сажина. Можно прикинуть в Калькуляторе МЗЛФ 2.0
    Руководство
    Проще применить Расчет теплоизоляции фундаментов. ИМХО расчетные количества Пеноплэкса чрезмерны.
    Для отмостки руководствуюсь #364 #366 #368. Применяю, как учит Доросел ПСБС25-50 3415006 (903×865). Влагонакопление незащищенного ПСБ25 в отмостке за год в контрольном изъятии 0,7%об. #462
    Утепление
    Для пенопластофобов#311#488Подтвержденная долговечность
    Утеплитель ПЕНОПЛЭКС — Фундамент мелкого заложения (малозаглубленный)
    Изотермы промерзания от утепления Миф о пучении/промерзании УШП. Зимовка.
    Обращаю внимание: в Лулеа глубина промерзания 2,3м.
    Картинки пучения Незаглубленный фундамент

    Утепление цоколя необходимо?
    Несомненно. Если нет расчета деформаций пучения (или уверенности их отсутствия) для данного фундамента.
    Бетон не представляет препятствия для прохождения температуры.
    Например, попытка моделирования в

    теплорасчет.рф (вложения 2 и 3)
    В качестве грунта известняк со сходной теплопроводностью.
    Т «внутри» -30С, Т «снаружи» +4С.
    Обратите внимание на температуру «грунта» под бетоном.

    Утепление крыльца и террасы.
    По-старинке

    4.24. При строительстве малоэтажных зданий на
    сильнопучинистых грунтах рекомендуется проектировать крыльцо
    на сплошной железобетонной плите, по гравийно-песчаной
    подушке толщиной 30-50 см (верх плиты должен быть ниже пола в
    тамбуре на 10 см с зазором между крыльцом и зданием 2-3 см).​Я просто кладу под крыльцо 100-150мм ПСБ-25 на выравнивающую песчаную подсыпку. Лучше в п/э пленку #462. Терраса тоже 100мм ж/б на 100мм ПСБ-25. И дорожки тоже 70мм ж/б с плитняком, стоят без дефшвов.

    Зимовка неутепленной плиты.

    Руководство по проектированию оснований и фундаментов на пучинистых грунтах
    Также необходимо утеплять бетон осенней заливки, иначе такой эффект
    Консервация фундамента на зиму
    С какой отмосткой на зиму?
    Как правильно оставить зимовать плиту?
    Толщина ЭППС под плиту #225
    Неправильные зимовки #28 Треснул фундамент. ПОМОГИТЕ профессиональным советом
    #2

    Вложения:

13. Регистрация: Сообщения:

    31.080

    Благодарности:

    al185

    Модератор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Екатеринбург

    Плита 3 в 1.

    Предлагаю рассмотреть Рассчитанная плита DOW. С трубами ТП?
    Бонус — кроме фундамента — готовый пол и отопление 1го этажа.

14. Регистрация: Сообщения:

    31.080

    Благодарности:

    al185

    Модератор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Екатеринбург

    Минимальная толщина пенопласта по грунту во вложении
    СТО 465-003-2008 DOW Ж/б плита по ЭППС на грунте Приложение Е

    Вложения:

15. Регистрация: Сообщения:

    31.080

    Благодарности:

    al185

    Модератор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Екатеринбург

Страница 1 из 3 1 2 3 Вперёд >

• Форум
• Журнал
• Истории
• Биржа
• Академия

• Новые сообщения
• Лучшие темы

Что будет если перепутать фазу и ноль при подключении плиты?

Перепутать фазу и ноль при подключении плиты может привести к серьезным последствиям. При подключении плиты, как правило, есть три провода — фазный, нулевой и заземляющий. Фазный провод подает электрическую энергию на плиту, нулевой провод возвращает электрический ток обратно к источнику питания, а заземляющий провод защищает от электрических ударов и коротких замыканий.

Если при подключении плиты перепутать фазу и ноль, то плита не будет работать правильно, так как она не будет получать нужное напряжение. В то же время, корпус плиты может остаться под напряжением, так как нулевой провод подключен к фазному контакту, что может стать причиной удара электрическим током, если человек коснется корпуса плиты.

Кроме того, это может привести к перегреву проводов, короткому замыканию и даже пожару. При перепутывании фазы и нуля также может произойти повреждение электрической системы, включая предохранители, автоматические выключатели и другие защитные устройства.

Поэтому очень важно всегда подключать провода в соответствии с правильной полярностью и соблюдать правила безопасности при работе с электрической энергией, особенно при подключении крупных электрических устройств, таких как плиты. Если у вас нет опыта работы с электричеством, лучше обратиться к квалифицированному электрику для проведения работ.

Видео. Фундаментная плита. Про опалубку, про канализацию, про бетон
