Устройство и монтаж стропильной системы крыши дома: основы и практические рекомендации

В этой статье мы рассмотрим устройство стропильной системы крыши, расскажем о ее функциях и особенностях монтажа. Узнаете, как правильно проектировать и устанавливать стропильную систему, а также какие материалы лучше использовать. Если вы задумываетесь о строительстве своего дома, то эта информация будет вам полезна!

Устройство стропильной системы

Стропильная система – это инженерное сооружение, главной функцией которого является защита дома от тяжести кровельного материала, снежного покрова, сильного ветра и дождя. Без хорошего каркаса не будет надежной и теплой крыши.

Так как на сегодня самый популярный вид кровель – двускатная крыша, остановимся более подробно именно на ее стропильной системе.

Из чего состоит стропильная система двускатной кровли

Несмотря на то, что двускатная кровля является одной из самых простых, планировкой и монтажом ее стропильной системы должны заниматься только профессионалы. Ошибки на любом этапе работ могут повлечь за собой и значительные материальные траты и привести к порче дорогостоящего материала.

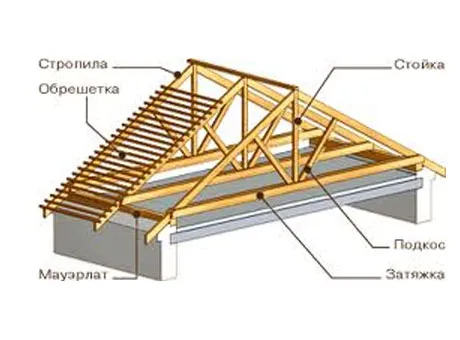

Устройство стропильной системы:

• Стропильные ноги и мауэрлат

• Система стоек, подкосов и ригелей. Необходимы для качественного распределения несущей нагрузки на стены дома. Также обеспечивают систему жесткостью

• Сплошная обрешетка (или может быть установлена разреженная обрешетка). Крепится с верхней части на стропильные ноги

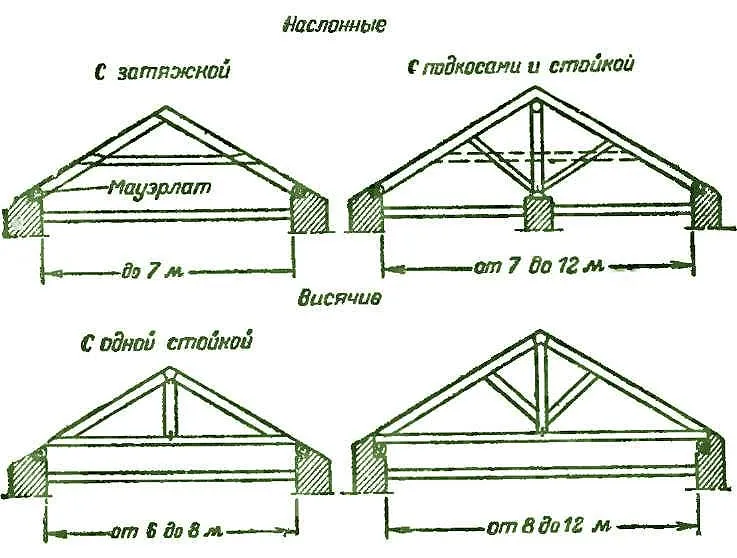

Существуют два главных типа стропильной системы : наслонная и висячая. В обоих случаях основной фигурой системы являются стропила для крыши (стропильные ноги), которые укладываются вдоль скатов.

Выбор типа стропильной конструкции зависит от размера кровли и дома, внутреннего размещения опор, длины пролетов и особенностей климата района застройки.

Наслонная стропильная система

Стропила данной системы закрывают кровлю с величиной пролета до 6 метров. Если планируется установка перекрытий с большим пролетом, то рекомендуется установить дополнительную систему из промежуточных опор. Максимально допустимая величина пролета с одной опорой строго до 12 м, если опоры две – до 16 м.

Наслонная стропильная система крыши предполагает наличие стойки с подкосами, которая устанавливается в верхней части между кровельным коньком и фермами. Стропила системы упираются концом или средней частью в верхний ряд стеновой кирпичной кладки или в верхний венец деревянной стены.

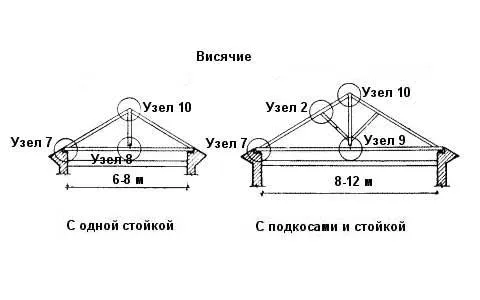

Висячий тип

Стропила данной системы устанавливают только с опорой на несущие стены дома без использования промежуточных балок. Висячая система подойдет для здания, собранного из легкого материала. Главное ее достоинство – возможность установки пролетов большой длины. Для обеспечения системы нужной жесткостью и предупреждения съезжания стропил дополнительно устанавливают подкосы, ригеля и стойки.

Для кровли с пролетом менее 8 м стропильная система крыши укрепляется затяжками и стропильными ригелями. Устанавливают последние в верхней части, рядом с коньком. Если пролет крыши больше 8 м, то дополнительно к затяжкам монтируются балки с подкосами.

Затяжки могут быть изготовлены из дерева или металла. Установка висячей стропильной системы с затяжками и опорами практикуется чаще всего на мансардных кровлях. Система позволяет обеспечить подкровельное помещение максимальной защитой.

Особенности стропильной системы мансардной кровли

Мансардное помещение – это жилое помещение. По этой причине монтаж стропильной системы имеет ряд особенностей, которые нужно учитывать:

• Часто по архитектурному плану предусмотрено наличие мансардного окна (окна в скатной кровле). В этом случае планировка стропильной системы должна быть произведена обязательно с учетом размеров окон и особенностью их установки

• Обычная скатная кровля с не отопляемой мансардой предусматривает наличие слоя теплоизоляции и пароизоляции со стороны чердака. В случае с мансардной кровлей данные слои размещают непосредственно над стропильной системой, поэтому их нагрузку необходимо обязательно также учитывать

• Мансардные кровли даже при условии соблюдения всех теплоизоляционных правил нагреваются быстрее, чем чердачные крыши. Поэтому при небольшом углу наклона стропил обязательно потребуется установка снегодержателей

Монтаж стропильной системы двускатной кровли

Начинается работа с установки балочных перекрытий. Вариантов установки два: доски 50*150 мм или 150*150 мм. Первый размер досок подойдет для установки перекрытий нежилого чердака, если же чердак планируется использовать, то укладывают более толстые доски. В случае мансарды перекрытие монтируют непосредственно на несущие стены.

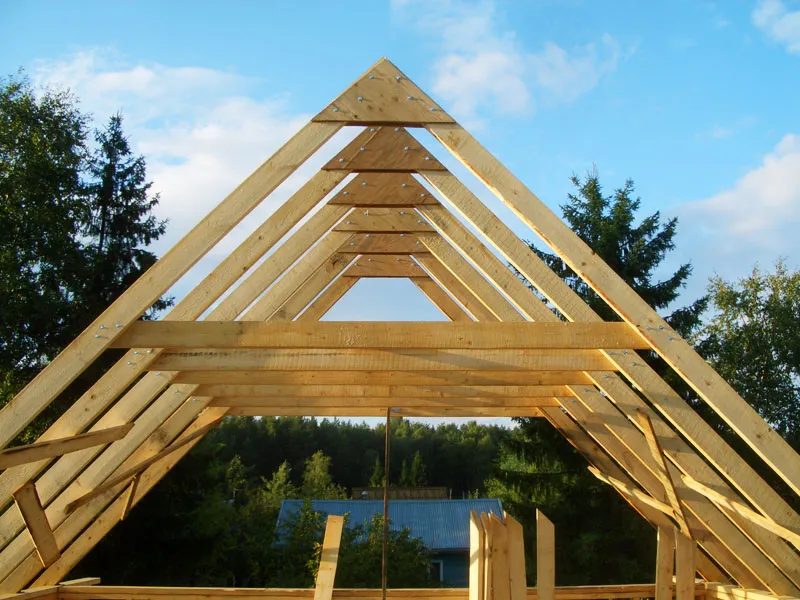

Устанавливаются балки перекрытия по ширине всего здания с отступами в 600 мм от несущей стены. Далее на балки кладется доска – это основание для дальнейшей установки стоек. Монтаж крыши продолжается установкой стропильных ног и фиксацией их ригелями. Первые ставят крайние от стены стропила, затем промежуточные.

Когда стропила дома собраны, устанавливается коньковая балка. Для этих целей потребуется доска размером 50*200 (или 250 мм). Конец балки необходимо обязательно обработать антисептиком и закрыть гидроизоляционной пленкой. Торцевая часть наоборот остается открытой для доступа воздуху. После того как стропильная система крыша собрана, приступают к укладке кровельного пирога.

https://www.youtube.com/watch?v=fOlIW8FXVP8#

Расценки

Итоговая цена стропильной системы может быть разной, все зависит от размера кровли, типа чердачного помещения, климатических условий и стоимости материала. Мы поможем вам купить кровельный материал по выгодной цене и отличного качества. По всем интересующим Вас вопросам вы всегда сможете обратиться к одному из наших менеджеров

Имя (обязательное)

E-Mail

Подписаться на уведомления о новых комментариях

Обновить

Как выбрать стропильную систему?

Выбор стропильной системы для крыши зависит от многих факторов, таких как климатические условия, размер и форма крыши, материалы конструкции и бюджет. Вот некоторые факторы, которые нужно учитывать при выборе стропильной системы:

1. Тип крыши: стропильные системы различаются в зависимости от типа крыши, например, плоские, односкатные, двухскатные, многоскатные, мансардные и т.д.

2. Размер крыши: размер крыши определяет, какая длина и толщина деревянных балок потребуется для стропильной системы. Также нужно учитывать расстояние между стропилами.

3. Климатические условия: стропильная система должна быть достаточно прочной и устойчивой, чтобы выдерживать снег, ветер и другие климатические условия. Например, в снежных регионах рекомендуется использовать стропильные системы с большим углом наклона, чтобы снег не задерживался на крыше.

4. Материалы: стропильные системы могут быть сделаны из дерева, металла или композитных материалов. Каждый материал имеет свои преимущества и недостатки, а также свою стоимость.

5. Бюджет: стоимость стропильной системы зависит от материалов, размера и сложности конструкции.

В целом, выбор стропильной системы для крыши должен осуществляться профессиональными строителями или инженерами, учитывая все вышеперечисленные факторы и соответствующие строительные нормы и стандарты.
