Устройство и монтаж труб для дренажа на участке — полное руководство

Повышенная влажность на территории всегда неблагоприятна. Избыток влаги может разрушить конструкции и помешать нормальному росту растений. Для регулирования избыточной воды применяется дренажная система, использующая дренажные трубы.

Все о дренах и их монтаже

Как это работает
Конструктивные отличия дренажных элементов
Материалы для труб-дрен
Особенности монтажа

Как работает дренажная труба

Дренаж представляет собой систему из труб, отводящих излишки воды с территории. Он может быть поверхностным или глубинным. В первом случае выкапываются соединенные в общую сеть канавки, которые собирают и отводят влагу. Чтобы их края не осыпались, внутрь укладываются лотки-дрены. Глубинный дренаж собирается из труб. Они укладываются на определенную глубину, соединяются в сеть и закапываются.

Трубы-дрены работают по разному принципу. Перфорированные модели оснащены мелкими отверстиями, через которые капли жидкости попадают внутрь. Они накапливаются и собираются в небольшие потоки. Для их отвода используются дрены без перфорации. Они транспортируют стоки до колодца-накопителя или до места сброса в ливневую канализацию. В зависимости от предназначения различается диаметр деталей. Для дренирования индивидуальных участков обычно хватает изделий на 200 мм, тогда как в гражданском строительстве используются элементы на 400 мм и больше.

Система дренажа укладывается под наклоном. Это необходимо, чтобы стоки самотеком шли до места, где они будут накапливаться или сбрасываться. Места накапливания размещают в самых нижних точках дренажной сети. К примеру, в них ставят накопительные колодцы. Из них можно брать воду для полива и других хозяйственных нужд. Иногда систему соединяют с централизованной канализационной ливневкой.

Конструктивные особенности дрен

Основным конструктивным отличием дренажных труб для отвода грунтовых вод считается наличие или отсутствие перфорации и ее тип. Различают частично и полностью перфорированные трубы-дрены. В первом случае отверстия расположены не на всей поверхности изделия. Во втором они располагаются по всей детали. Такая разница объясняется областью применения перфорированных элементов. Разберем, какие бывают дренажные трубы по типу перфорации.

Виды по типу перфорации

• 120°. Отверстия расположены в верхней трети изделия. Используются на участках с небольшой влажностью.
• 180°. Перфорируется половина детали. Применяется в местностях, где количество дождевых и талых вод преобладает над грунтовыми.
• 240°. Нижняя треть дрены остается целой, верхние трети перфорируются. Используется для отвода воды на склонах и на участках с разными типами грунта.
• 360°. Полная перфорация. Применяется на территориях с сильным подтоплением.

В зависимости от глубины укладки используются одно- и двухслойные трубы-дрены. Однослойные изделия предназначены для глубин до 3 м. Это модели класса прочности SN2 и SN4. Первые закладываются не глубже 2 м, вторые — на глубину не более 3 м. Двухслойные дрены более прочные, класс жесткости — SN6. Внешний слой изготавливается гофрированным, чтобы лучше противостоять нагрузкам. Внутренний — гладкий, это облегчает движение жидкости.

Трубы-дрены изготавливают в жестком и гибком варианте. Жесткие детали делятся на отрезки длиной не больше 4 м и укладываются при помощи специальных переходников. Они нужны для выполнения поворотов, изгибов, т.п. Гибкие элементы имеют класс жесткости SN8, легко изгибаются в нужном направлении. Укладываются на глубину до 10 м.

Материалы для изготовления труб-дрен

Изначально для изготовления элементов для систем дренажа использовалась керамика и асбест. Изделия получались достаточно долговечными и надежными, но хрупкими и тяжелыми. Кроме того, асбест токсичен, использование его на участке у жилого дома нежелательно. С появлением полимеров керамические и асбестоцементные дрены практически перестали использоваться. Исключение — трубы-дрены из экологически чистого белого асбеста. Их значимое преимущество — наличие пор, через которые всасывается влага.

Пластик дешевле, легче, его проще монтировать. Срок эксплуатации пластиковых изделий — минимум 50-60 лет, они нечувствительны к перепадам температур и агрессивным химическим примесям. Различают несколько разновидностей полимерных изделий. Коротко охарактеризуем основные виды дренажных труб из пластика.

• ПНД-трубы. Изготавливаются из полиэтилена низкого давления. Характеризуются повышенной прочностью и гибкостью. Служат 50 лет и более. Гофрированные ПНД-дрены могут применяться для монтажа глубинных водоотводов.
• Двустенные изделия из ПНД и ПВД. Наружный слой производится из прочного полиэтилена низкого давления, внутренний — из менее прочного полиэтилена высокого давления. Сохраняют эксплуатационные характеристики при перепадах температур от -60 до 50°С, не теряют эластичности в самые сильные морозы.
• ПВХ-дрены. Сырье для их производства — поливинилхлорид. Они менее прочны, чем изделия из ПНД. Поэтому используются для поверхностного дренажа, глубиной не более 3 м. При низких температурах становятся хрупкими, могут расколоться.
• Полипропиленовые дренажные элементы. Выдерживают значительные нагрузки, служат более 50 лет, нечувствительны к химическим примесям. Для их соединения нужна электротермическая сварка, что несколько осложняет монтаж.

Общий недостаток перфорированного пластика — засорение отверстий. Поэтому выпускаются модели со специальной защитой. Это трубы-дрены, обернутые геотекстилем или кокосовым волокном. Первый вариант хорош для песчаного и суглинистого грунта. Геоткань армирует детали и отфильтровывает мелкие частички, которые могут закрыть отверстия. Кокосовое волокно выполняет ту же функцию, но стоит намного дороже. Его преимущество в натуральном происхождении, устойчивости к гниению и нагрузкам.

Особенности монтажа дренажной системы

Начинают с проектирования дренажа. Надо определить, на какую глубину укладывать дренажную трубу, под каким углом и как ее проложить. Для ответа на эти вопросы проводятся расчеты, которые учитывают несколько определяющих факторов: тип водоотвода, диаметр дрен, степень увлажнения грунта и геологические особенности осушаемого участка. Важно правильно найти угол наклона. От этого зависит эффективность работы дренажа.

Если уклон окажется слишком крутым, жидкость будет двигаться излишне быстро. Это приведет к частому засорению трубопровода. Медленный ток воды, который неизбежен при недостаточном наклоне, тоже нежелателен. Стоки начнут застаиваться, переполнят дрены, они перестанут функционировать. Кроме выбора уклона определяют глубину закладки. Она должна быть ниже подушки фундамента на 40-50 см.

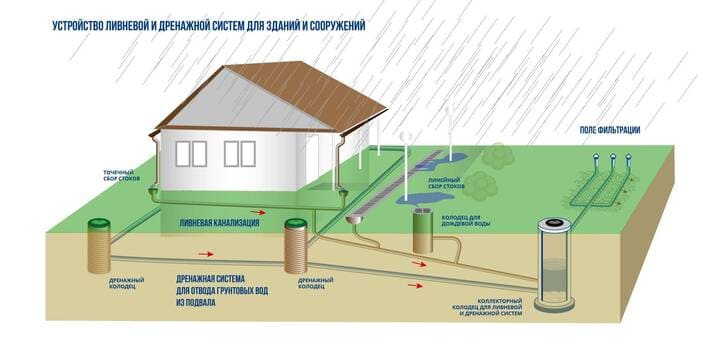

Осталось выбрать тип сети. Чаще всего применяется кольцевая система, когда траншеи прокладывают по периметру участка. В этом случае предполагается, что трубы-дрены удаляются от стен или фундамента минимум на 3 м. Отмостка здания должна быть не уже 1 м. Выбирают верхнюю точку схемы. Обычно это угол постройки. От нее планируется прокладка дрен-труб до самой нижней точки, в которой ставится накопительный колодец.

Перепад высот должен быть таким, чтобы стоки шли самотеком. Если он недостаточен, ставится специальный насос, который будет откачивать жидкость из системы. Проектирование схемы требует точных расчетов, поэтому лучше всего обратиться за помощью к специалистам. А вот последующий монтаж можно выполнить самостоятельно. Приведем общую последовательность укладки дренажа.

План укладки дренажа

1. На участке размечается расположение водоотводящих труб.

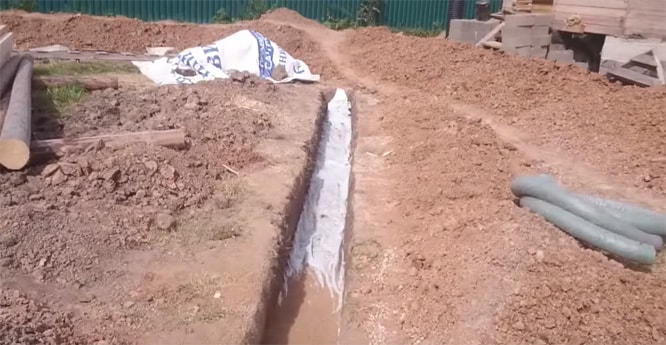

2. По разметке копаются траншеи. Их размеры определяются составленным ранее проектом.
3. Дно выкопанных рвов уплотняется.

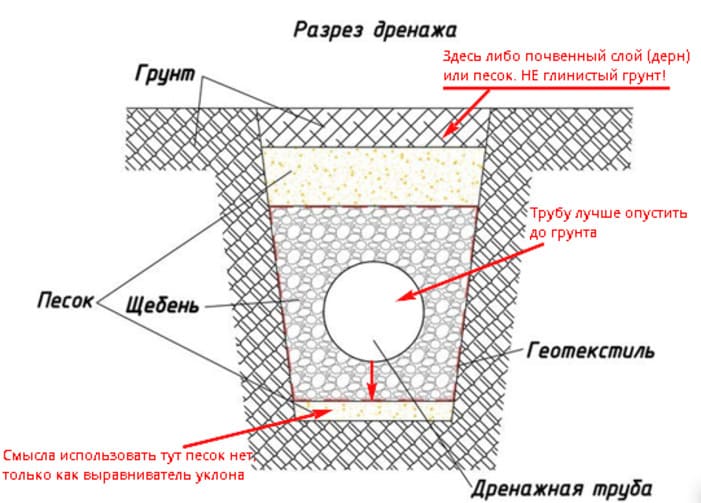

4. На уплотненное дно укладывается подушка из щебня и песка. Слой каждого материала — 15-20 см. Если предполагается прокладка дрен без фильтра, дополнительно кладется геоткань для предотвращения заиливания дренажных элементов.

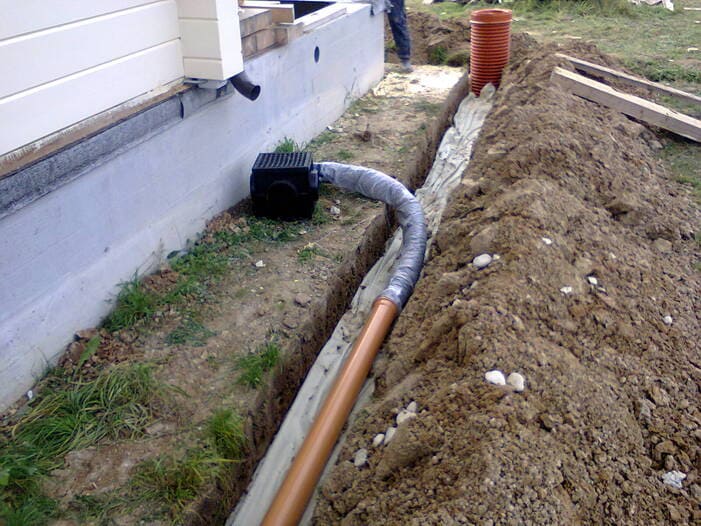

5. Трубы нарезаются на фрагменты нужной длины. Укладываются в подготовленные траншеи, соединяются фитингами. Обязательна установка ревизионных люков, через которые можно будет осмотреть и почистить систему.
6. Дрены засыпаются слоем щебня, затем слоем песка. Толщина каждого — 15-20 мм.
7. Траншеи полностью заполняются грунтом.

Грамотно спроектированная и правильно собранная дренажная система отведет от участка и строений дождевые и грунтовые воды. Это защитит постройки от разрушения, а растения от вымокания. Монтировать дренаж правильнее всего еще на этапе строительства и обустройства придомовой территории.

Какой дренаж лучше?

Выбор типа дренажа зависит от многих факторов, включая климатические условия, тип почвы, наклон и расположение участка, а также тип строительства. Вот некоторые распространенные типы дренажа:

1. Глубинный дренаж: основное назначение — убирать воду с больших глубин, особенно при строительстве зданий на склонах и холмах. Глубинный дренаж включает в себя сборную систему труб и направляющих каналов, установленных на значительной глубине в земле, чтобы собрать и отвести подземные воды.

2. Поверхностный дренаж: это система, которая собирает воду, стекающую по поверхности земли. Она включает в себя каналы, установленные на поверхности земли, чтобы собрать воду и направить ее в более глубокие дренажные системы.

3. Французский дренаж: это один из самых распространенных типов дренажа, используемых вокруг зданий и домов. Система включает в себя заполненный камнями канал, который помогает собирать воду и направлять ее в более глубокие слои земли.

4. Грейферный дренаж: это способ собирать воду, стекающую по склону или вдоль дороги. Система включает в себя канал с открытыми боковинами, установленный в землю, чтобы собрать воду и направить ее в более глубокие дренажные системы.

5. Грунтовый дренаж: это система, которая используется для удаления излишней воды из почвы. Она включает в себя различные материалы, такие как гравий, песок или керамзит, установленные в земле, чтобы собирать и отводить воду.

Каждый тип дренажа имеет свои преимущества и недостатки, поэтому выбор конкретного типа зависит от конкретных условий. Если у вас возникли сомнения в выборе, лучше обратиться к специалистам, которые помогут определить наиболее подходящий тип дренажа для вашей конкретной ситуации.
