Используя собственноственный камин, можно украсить интерьер помещения. Хотя строительство камина является трудоемким занятием, если вы подойдете к нему с профессионализмом, результат будет превзошедшим все ожидания. Камин придаст интерьеру элегантность и стиль, а также является здоровым и красивым альтернативным источником отопления, в отличие от газового или электрического. Хотя строительство камина труднее, чем строительство печи, вы все же можете попробовать его создать в своем дачном доме.

Содержание:

• Стандартная схема камина
• Правильно составляем чертеж камина
• Классификация каминов в частном доме
• Как сделать по чертежам своими руками печь-камин
• Конструкции топок камина
• Камины своими руками: размеры и чертежи (видео)

Стандартная схема камина

Сначала необходимо рассмотреть, каким образом распространяется тепло в комнате от источника тепла, и как появляется в помещении холод. Главное, что тепло уходит из помещения в основном через окна и входные двери. Восполняется это тепловыми источниками – печи, камины, радиаторы, теплые поды. В последнее время стали достаточно популярными у богатых владельцев загородных домов и элитных квартир камины.

Это, скорее, дань моде и престижу, что унаследовано от традиций стран Западной Европы.

При устройстве камина в частном доме, важно иметь ясное представление о его схеме и чертеже. Если вы решите построить камин своими руками, учтите, что размеры топки камина играют важную роль в обеспечении его эффективности и безопасности. В статье также можно найти видеоматериалы и подробные конструкции из кирпича, чтобы воплотить свои идеи в жизнь.

Построить камин собственноручно не так уж и сложно. Ныне, учитывая разнообразие на строительном рынке готовых конструкций для устройства камина, есть возможность построить камин даже в небольшом дачном домике.

Перед тем как приступать к установке камина в доме, лучше сперва тщательно ознакомиться с его схемой

Схемы камина:

• Отдельно стоящие или открытые (альпийские – расположены, где угодно в комнате, чаще по центру);
• Встроенные в стену или с каминной топкой;
• Пристроенные к стене;
• В нише – это классические камины (английские);
• Камин Рамфорда.

Камины всегда были разнообразными и подвержены влиянию моды. Классические – принцип камина с П-образным порталом и открытой топкой. Бывают еще изразцовые (в основном, производятся в России), в стиле кантри – в пристенном или угловом исполнении, в стиле модерн – малых форм с Д-образной формой портала (домашний вариант устроен с боковым дымоходом).

Классификация каминов будет неполной, если не упомянуть, что топливо для каминов различно – на дровах или угле, газовые, электрические и биотопливные.

Правильно составляем чертеж камина

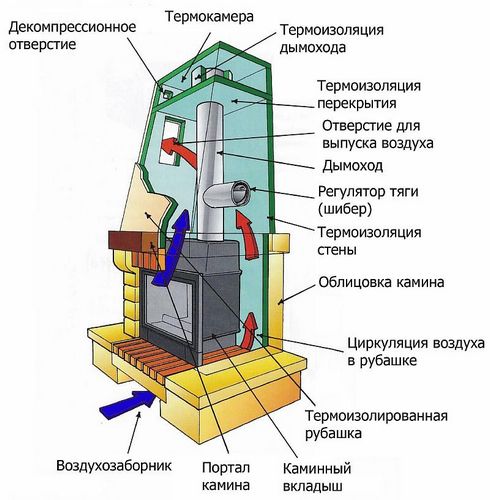

Камин имеет латинское происхождение и, в переводе, означает «открытый огонь» или «очаг». Постройка имеет неизменное строение (составные части). Портал – видимая и самая красивая часть камина, чаще всего П-образной формы. Топка – камера сгорания топлива. Дымоход – вертикально расположенная труба, она отводит газы из топки и обеспечивает необходимую тягу. Дымосборник – нижняя часть дымохода и вытяжка, которая немного шире, чем дымоход.

Это основные части камина, но для того, чтобы начать строить камин, необходимо знать некоторые более мелкие детали устройства камина.

1. Колосник – это решетка на полу топки, на нее укладывают дрова или уголь. Через нее поступает воздух в топку.
2. Поддувало – этот воздухозаборный канал, иногда круглый, расположен в нижней части топки. Его задача – обеспечивать хорошую тягу.
3. Дымосборник – это вытяжка для отработанных газов и продуктов горения из топки в дымоход. Именно от его хорошей работы зависит чистота отапливаемого помещения.
4. Зольник – емкость внизу под колосником, где скапливается зола и пыль.
5. Шибер – задвижка на дымоходе, расположенная выше дымосборника, для регуляции силы тяги в камине. Если камин не используют, шибер обязательно необходимо задвинуть для того, чтобы из комнаты не уходило тепло.

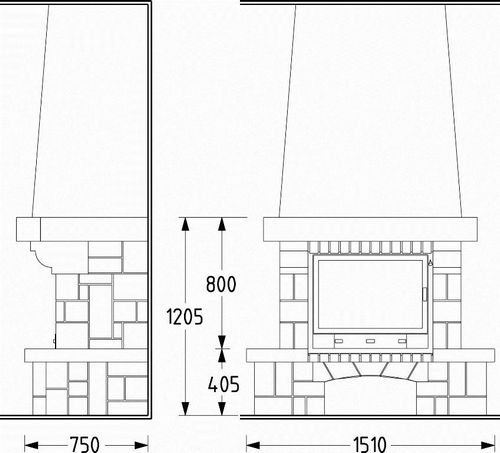

Правильный чертеж позволит быстро и легко установить камин, учитывая все нюансы монтажа

Для того, чтобы рассчитать все параметры груба, необходимо знать площадь помещения и его высоту. После, применяя простейшие формулы, начинаем расчет. Площадь портала должна составлять 1:48 к площади помещения. Объем топки составляет 1:38 или 1:58 площади комнаты. Высота топки измеряется как 2/3 или 3/4 от его ширины. Глубина топливной камеры можно посчитать, как 1/3 или 2/5 высоты камеры.

Размеры топки очень важны для хорошей работы камина. Если топку построить глубже, то эффективность камина снизится.

Если камера топки будет недостаточно широкой – то в комнату будет выделяться дым и угарный газ. Все это может привести к печальным последствиям для жильцов этого частного дома. Площадь отверстия дымохода должна быть в 7–16 раз меньше, чем площадь топочной камеры. Размеры эти подбираются по таблицам в специальной литературе. Длина дымохода определяется, как высота потолков помещения, умноженная на 1,5.

Необходимо предусмотреть, чтобы выступ был 54 см, выступ с боку – 20-30 см. Необходимо перед камином устроить свободное пространство для сидящих людей. Это расстояние займет около 80 см по периметру камина. Так как камины чаще всего строят из огнеупорных кирпичей, то попутно необходимо рассчитать и количество используемого материала.

Классификация каминов в частном доме

Чаще всего камины расположены возле внутренних стен – это рационально. При таком расположении меньше расходуется тепло, существует возможность еще отопить и смежные помещения.

Камин является скорее декоративным элементом в комнате, чем основным источником тепла.

Дело в том, что камин имеет очень низкий коэффициент отдачи тепла – около 20%. И именно по этой причине, он никогда не был популярным способом отопления, особенно в странах с холодным климатом.

Существует огромное количество различных каминов, выбирать которые можно на свое усмотрение и с учетом интерьера помещения

Классификация каминов по назначению:

• Традиционный – из кирпича;
• Печи-камины;
• Камины-каменки;
• Уличные или садовые камины;
• Камины-барбекю;
• Декоративные или фальшь-камины.

Печи-камины, как видно по названию, совмещают в себе преимущества камина и печи. Они имеют 2 топки и 2 системы дымоходов. Поэтому можно пользоваться, либо функцией камина или печи, или обеими функциями одновременно. Для каминов актуальна рациональность, энергосбережение топлива, эффективная теплоотдача печи-камина, декоративность, пожарная безопасность – не используется открытое пламя, умиротворенность – наблюдая живой огонь.

Как сделать по чертежам своими руками печь-камин

В последнее время стали особенно популярными печи-камины. В чем же их популярность? Печь-камин часто совмещает функцию не только отопления и просушки помещения, но и приготовления пищи, и, что очень важно для частных и дачных домов – сушки фруктов, трав, грибов, ягод.

Для этого в эту печь встраивают еще небольшую плиту для приготовления пищи и духовку для сушки ягод.

Нельзя забывать, что у этой чудо-печки существует еще одно преимущество. Дело в том, что она состоит из 2 дымоходов и при этом аккумулирует много тепла и очень долго (даже после того, как она уже не горит) отдает тепло помещению.

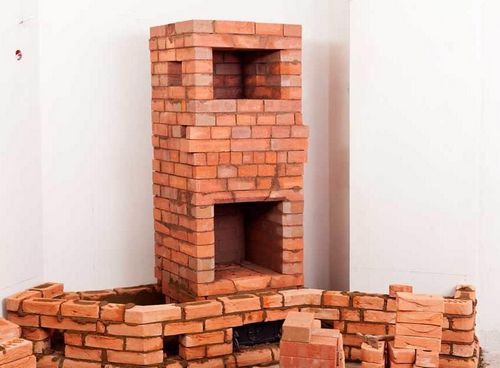

Если вы решили самостоятельно построить печь-камин, тогда лучше заранее составить и подготовить чертеж будущей конструкции

Немаловажно, что печь не капризна и использует различные виды топлива:

• Уголь;
• Дрова;
• Бурый уголь;
• Торф.

Печь-камин устроена достаточно просто. Сначала строят фундамент, углубив его на 80-100 см. Сверху фундамента укладывают 2 слоя рубероида для гидроизоляции. В процессе строения, укладывают огнеупорные кирпичи на раствор в пропорции 1:2 (цемент:песок). Предварительно перед началом работы кирпичи смачивают водой. Надо заметить, что теплоотдача печей-каминов одна из самых высоких среди всего семейства каминов – она составляет около 70-80%. Печи-камины – это идеальное сочетание цены строительства и эффективности.

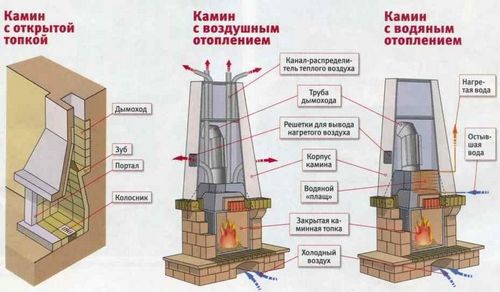

Конструкции топок камина

Самое главное в камине – это устройство топочной камеры, и в разрезе безопасности, и в эффективности камина. Но, эффективны только некоторые. Открытые топки – это классические камины с открытым огнем.

Особое внимание при обустройстве камина следует уделить конструкции топочной камеры

Красивые, но их эффективность равно 20-30%. Открываемые топки или закрытые – внутренние поверхности топок сделаны из чугуна. Эффективность их составляет примерно 40-60%.

Камины своими руками: размеры и чертежи (видео)

Каждый хотя бы раз в жизни представлял себя сидящим у камина в удобном кресле с пледом и чашечкой чая или кофе. Тихонько тикают часы на каминной полке. За окном – вьюга и мороз. Наверное, для многих людей именно камин является аналогом счастливой и спокойной жизни. Эта картина всегда ассоциируется у многих людей с домашним теплом и уютом. Создать себе этот уют может каждый.
