Устройство однорычажного смесителя для кухни: принцип монтажа (видео)

Традиционные смесители с двумя ручками уступают место приборам с однорычажным управлением расхода и температуры воды. Они регулируются движением рычага вверх и вниз для изменения потока и горизонтальным поворотом ручки для переключения между холодной и горячей водой.

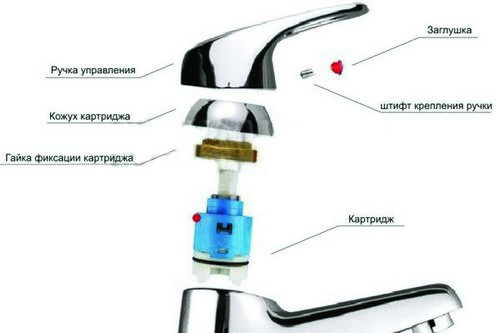

Устройство однорычажного смесителя.

Подавляющее большинство покупателей предпочитают приобретать устройства именно с таким принципом регулирования. Установка монокомандного смесителя позволяет управлять им легким движением руки. Для хозяек в условиях кухни и такой, на первый взгляд незначительный, момент существенно экономит время.

Содержание:

• Принцип работы и типы картриджей
• Различия моделей однорычажного смесителя
• Установка смесителя

Внешний вид крана также располагает к его приобретению. Приборы такого типа имеют современный технологичный дизайн. Их корпуса отличаются обтекаемостью формы и отсутствием видимых швов. Поверхности отделываются никелированием, хромированием, покрытиями различных цветов. Подобрать однорычажный смеситель можно к различным интерьерам кухни.

Принцип работы и типы картриджей

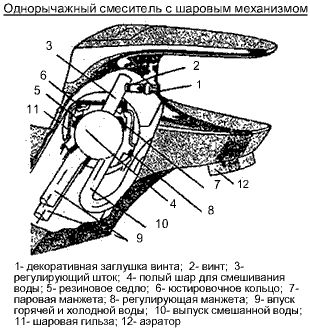

Принцип работы однорычажного смесителя с шаровым механизмом.

Принцип регулирования потока воды для различных моделей однорычажного смесителя практически одинаков. Основные рабочие элементы устройств – пара полых сферических или пластинчатых деталей с отверстиями. Благодаря повороту рычага отверстия совмещаются с проточными каналами горячего и холодного потока. При этом меняется величина напора и температура воды.

Установка однорычажного крана для кухни позволяет регулировать поток воды и без изменения ее температуры. Движение ручки в четырех направлениях смешивает потоки, одновременно регулируя и напор, и степень нагревания.

Основная конструкционная особенность монокомандного смесителя – исполнение картриджа. Эта деталь может иметь керамическую или шаровую кран-буксу. Каждый вид элемента обладает своими положительными свойствами и недостатками.

Основная деталь шарового картриджа имеет сферическую форму. Размер отверстий в полом шаре около 4 мм, и мелкие частицы проходят через него беспрепятственно. Если в квартире старая разводка труб и нет фильтра, практичнее использовать шаровый регулятор. Но он не застрахован от известкового налета. Длительный перерыв в его использовании может стать причиной заедания рычажного механизма. Недостатком является и шум при его использовании.

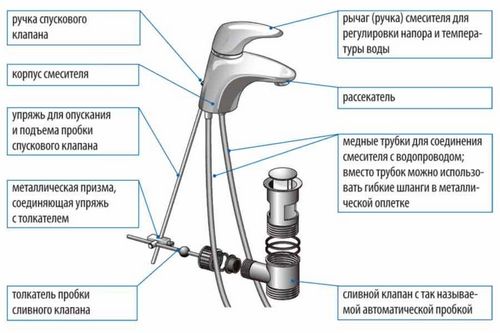

Устройство стоячего однорычажного смесителя.

Рабочими элементами керамического картриджа являются две или три пластины. Материал изготовления пластин – оксид алюминия. Но качество работы картриджа определяют не свойства материала, а тщательность его обработки. Шлифовка пластин производится ультразвуком, и зазор между элементами практически отсутствует.

Присутствие воздуха на поверхности пластин исключено, и известковый налет на керамических картриджах не образуется. Жесткость воды не влияет на срок службы прибора. Недостатком смесителя этого типа является чувствительность к механическим примесям в воде – песку, ржавчине, окалине. Попадание в регулирующий механизм песчинок и ржавчины, обладающих абразивным действием, приводит к протеканию прибора. В условиях поступления чистой воды устройство может эксплуатироваться многие годы без замены.

Несмотря на встроенный в некоторые модели однорычажного крана фильтр, он не справляется с очисткой слишком загрязненной воды. Поэтому установку прибора для кухни лучше выполнять с предварительной вставкой фильтра на входе водопровода в квартиру или в дом.

Различия моделей однорычажного смесителя

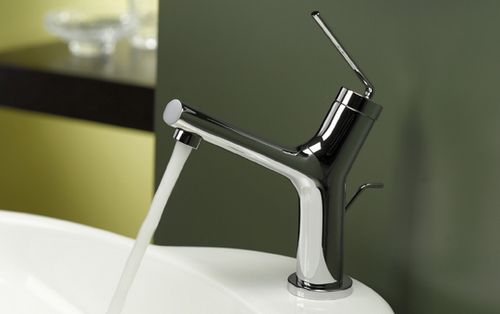

Специалисты рекомендуют выбирать смеситель из сплава хрома и особой нержавеющей стали.

Устройство однорычажного смесителя может отличаться не только типом рабочих элементов, но и другими техническими характеристиками. Удобен монтаж прибора с резьбой, равной диаметру отверстия в мойке. При установке нет необходимости в выставлении его относительно чаши. Способ крепления позволяет сразу точно позиционировать кран.

Практична и конструкция, позволяющая изменять длину и высоту излива. Она представлена массой вариантов. Основной группой таких моделей являются приборы для кухни с выдвижной лейкой. Оригинально смотрится модель, излив которой собран из нескольких сегментов, взаимно перемещающихся по типу шарнирных конструкций.

Разнообразием отличаются и материалы, из которых изготавливаются корпуса. Дешевизна некоторых моделей (в основном китайских) объясняется применением весьма ненадежного материала силумина. Он является сплавом алюминия и кремния. Такой прибор может стать непригодным уже через полгода. Определить при покупке прибор из силумина можно по весу. От легких изделий лучше сразу отказаться.

Несмотря на многообразие применяемых материалов, лидирующие позиции традиционно занимают латунь и бронза. Пластмасса, силумин, керамика и пр. соперничать с ними не могут.

По мнению экспертов, самыми надежными и долговечными остаются смесители, корпуса которых изготовлены из сплава хрома и особой нержавеющей стали.

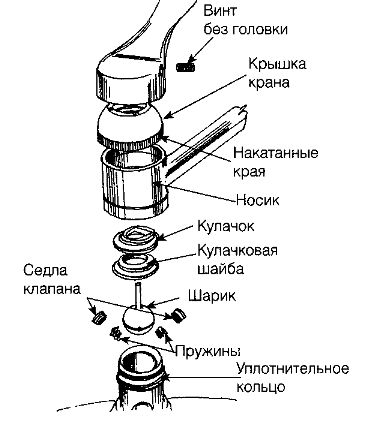

Схема сборки смесителя.

Такие приборы могут прослужить до полувека. Из способов покрытий лучшими считаются хромирование и применение той же нержавеющей стали. Хром препятствует развитию микроорганизмов, и на такой отделке не остаются разводы.

Полезным является оснащение смесителя таким аксессуаром, как аэратор. Это специальная сетчатая насадка, вставляемая в излив. Она уменьшает разбрызгивание, смягчает струю и насыщает кислородом воду. На выходе из аэратора струя визуально увеличивается. По утверждению специалистов, психологически этот факт вынуждает потребителя уменьшить напор воды, что невольно снижает расход воды до 40%.

Среди шлангов, входящих в комплект со смесителем, качественными считаются изделия, имеющие основу из EPDM каучука и защищенные металлической или текстильной оплеткой. Более дорогие и прогрессивные полимерные шланги PEX долговечны и гигиеничны за счет специального внутреннего покрытия.

Установка смесителя

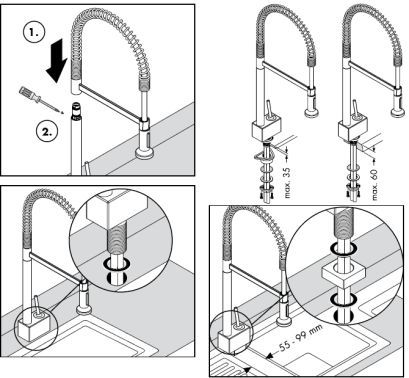

Схема монтажа.

Для выполнения установки подготовьте сантехнический инструмент и расходный материал:

• разводной ключ;
• ключи рожковые 9/11 и 10/12;
• торцевой ключ по диаметру шпильки на смесителе;
• отвертка, плоскогубцы;
• фум-лента или льняная пакля.

На этапе покупки однорычажного смесителя следует обратить внимание на узел крепления модели устройства к мойке. Он может быть двух типов:

• игловое крепление (с применением пластины);
• гаечное крепление (с помощью крепежной гайки).

Гаечный способ установки надежнее иглового и проще в монтаже.

Перед началом установки закройте запорные вентили на подаче горячей и холодной воды на входе в квартиру. Убедитесь, что они полностью перекрывают подачу.Распаковав покупку, со стороны подвода воды на основание смесителя вставляем опорную прокладку в специальный паз. Корпус прибора вставляем в отверстие в мойке.

С тыльной стороны мойки одевается еще одно подковообразное уплотнительное кольцо (пластиковое или резиновое) и такой же формы планка. Поверх этих деталей накручивается крепежная гайка. Затягивать ее удобнее торцевым ключом.

Перед затягиванием крепежных гаек правильно сориентируйте расположение корпуса смесителя. Он должен встать так, чтобы при полном открывании горячей и холодной воды ручка находилась под одинаковым углом к задней стороне мойки. Гайки гибких шлангов навинчиваем на резьбу патрубков смесителя.

Если мойка снималась, ставим ее на место и присоединяем шланги к трубопроводам горячей и холодной воды. Избегайте перекручивания шлангов. В подводящих шлангах прокладки должны быть в комплекте и установлены изначально. Убедитесь в их наличии. Гайки шлангов накручивайте с небольшим усилием, резиновые прокладки хорошо герметизируют соединение. Для страховки можете подмотать на резьбу ленту ФУМ.

В различных моделях и условиях монтажа могут быть свои нюансы, но принцип и последовательность сборки в основном одинаковые. Для проверки соединений на утечки откройте запорные общие краны на холодной и горячей воде поочередно при открытом сливе. Проверьте отсутствие утечек в закрытом положении рычага.
