Устройство теплых электрических полов: особенности монтажа

Кабельные обогревательные системы являются лучшим способом для отопления жилых и коммерческих помещений. Установка теплого пола с правильной конфигурацией обеспечивает его длительную и надежную работу. Если необходимо, монтаж может быть выполнен самостоятельно с подготовительными работами.

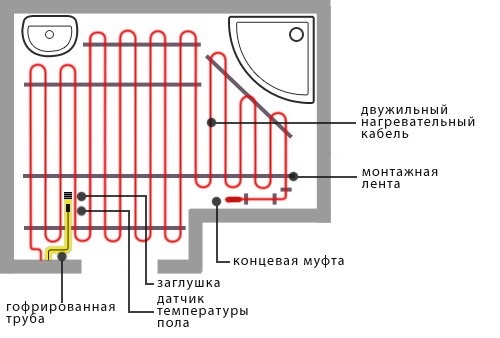

Схема монтажа.

Содержание:

• Подготовительные работы перед укладкой обогревательной системы
• Особенности монтажа отопительной системы

Подготовительные работы перед укладкой обогревательной системы

Основная цель подготовительных работ при обустройстве теплых электрических полов заключается в расчете нужного количества элементов и материалов. Прежде чем осуществить монтаж пола на кухне, требуется определить мощность нагревательного кабеля. Мощность определяется после составления плана укладки элементов.

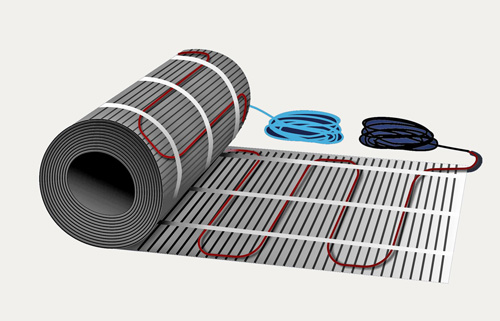

Нагревательный мат представляет собой сетку, на которой расположены кабели нагрева.

Как правильно определить места, где будут располагаться нагревательные маты? Здесь необходимо ориентироваться на следующее правило: электрический теплый пол не должен располагаться под бытовой и тяжелой мебелью. Учитывая это, следует составить план кухни на листе бумаги, потом схематически распределить нагревательные маты на свободной площади.

Получившаяся площадь умножается на мощность устройства. Обычно мощность пола, укладываемого в кухне, составляет 150 Вт/м². В качестве примера можно использовать следующий расчет: площадь укладки нагревательных элементов составляет 5 м². Необходимо умножить площадь на мощность системы теплого пола – 5 м² х 150 Вт/м². Мощность нагревательного кабеля должна составлять 750 Вт/м².

Для выполнения работ потребуются следующие инструменты и материалы:

1. Система теплый пол.
2. Отражающий теплоизоляционный материал и гидроизоляция.
3. Демпферная лента.
4. Клейкая лента или скотч.
5. Перфоратор.
6. Карандаш.
7. Рулетка.
8. Нож.

Особенности монтажа отопительной системы

В первую очередь производится сверление отверстий для терморегулятора и кабеля. Терморегулятор необходимо устанавливать на стене, подобно выключателю, на высоте более 30 см от основания. От отверстия перпендикулярно полу карандашом намечается линия, по которой просверливается штроба. Затем в нее будут закладываться кабель системы и провод датчика температуры.

Следующий этап – очистка основания от грязи. При необходимости производится стяжка поверхности цементно-песчаной смесью. Оптимальная толщина слоя стяжки – 3-7 см. Когда стяжка подсохнет, на нее укладывается слой теплоизоляции. Это позволит уменьшить теплопотери почти на 1/3 часть.

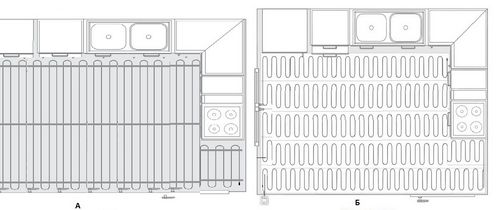

Рисунок 1. Примеры укладки теплого пола на свободную площадь: А – кабель в стяжку, Б – нагревательный мат.

Теплоизоляционные материалы укладываются отражающей стороной вверх. Листы соединяются друг с другом при помощи скотча или клейкой ленты. Поверх теплоизоляции раскладывается гидроизоляция. Пленка должна заходить на стены на высоту будущего теплого пола. Гидроизоляция по всему периметру крепится к стенам демпферной лентой, которая одновременно служит защитой стен от стяжки.

После этого производится укладка нагревательных матов. При работе можно руководствоваться схемой на рис. 1. Каждый мат при помощи клейкой ленты или скотча необходимо прикрепить к утеплителю. При этом расстояние между матами должно быть около 5-10 см, а между матами и стенами – 20 см. При помощи специальной муфты последний мат соединяется с кабелем питания.

Когда элементы уложены, электрический пол необходимо покрыть стяжкой.

Предварительно систему нужно включить, чтобы проверить ее работоспособность.

Затем схему укладки матов и расположения муфт, их соединяющих, необходимо зарисовать или сфотографировать и сохранить вместе с гарантийным талоном.

Стяжка пола производится любой специально предназначенной для этого готовой смесью или цементно-песчаным раствором. Распределять раствор по матам необходимо крайне осторожно, чтобы не повредить изоляцию. Толщина стяжки должна составлять от 3 до 5 см.

Для полного высыхания смеси может потребоваться около 28-30 дней: точное время указано в инструкции производителя. После того как стяжка затвердела, необходимо удалить излишки изоляции и демпферной ленты, выступающие из-под поверхности. Затем производится финишная отделка – укладка напольного покрытия.
