Как устроен замок межкомнатной двери

Устройство дверных замков: схемы и особенности конструкций

Если говорить об устройстве дверного замка, можно выделить принципиальные отличия для разных его видов. Сегодня в квартирах и домах устанавливаются самые разнообразные конструкции, которые способны защитить жилище от воров и в то же время являются удобными для использования. Для того чтобы лучше ознакомиться с ассортиментом фурнитуры для входных и межкомнатных дверей и их особенностями по ГОСТ, стоит рассмотреть отдельные виды изделий более подробно.

Виды замков

Прежде всего, следует разобраться в классификации замков и их описании по ГОСТ. Существует несколько основных критериев, по которым определяют отличия отдельных видов фурнитуры.

В первую очередь, необходимо различать замки для входных и межкомнатных дверей, их устройство в некотором плане может быть схоже, но в целом это абсолютно разные элементы.

Если говорить о способах монтажа, стоит выделить следующие разновидности:

• Накладной. Это простейшие модели, используемые для установки на входных дверях. Они крепятся непосредственно на полотно, ручкой обычно не комплектуются. Выполнить такую работу своими руками не составит особого труда.
• Врезной. К таким относится преимущественное большинство современных замков как для входной, так и для межкомнатной двери. Врезной замок согласно ГОСТ вкладывается внутрь полотна и может соединяться с ручкой.
• Встроенный. Устанавливается в процессе изготовления дверного полотна и является непосредственно его составной частью. Это идеальный вариант для металлической входной двери.

Строение практически любого дверного замка основано на наличии следующих элементов:

• секретный механизм (личинка);
• выдвижные ригели;
• ручка;
• фалевый язычок;
• накладная панель.

Замки для межкомнатной двери обычно ограничиваются наличием простой защелки, без секретного механизма. При этом входную дверь нельзя оставить без надежной запирающей фурнитуры. Все изделия классифицируются по уровню секретности и степени надежности. Принадлежность к тому или иному классу обусловливает количество доступных комбинаций секретки. Чем их больше, тем сложнее взломать дверь с помощью отмычки. К тому же есть отдельная категория взломоустойчивых моделей. Некоторые из них не могут быть вскрыты без наличия родного ключа.

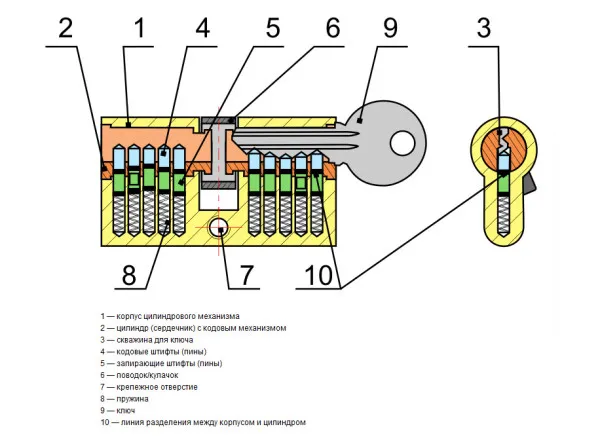

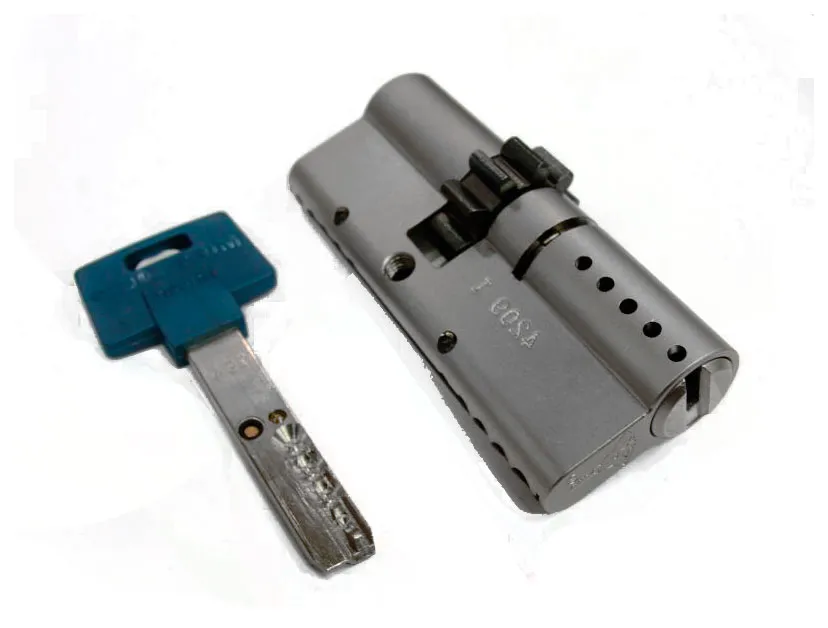

Пример конструкции цилиндрового замка штифтового типа

Для того чтобы больше вникнуть в этот вопрос и сделать правильный выбор при покупке необходимо рассмотреть типы личинок по ГОСТ более подробно.

Механизм секретки

Итак, из чего состоит входной дверной замок? Основная деталь – это личинка, она является тем самым механизмом, который обеспечивает блокировку конструкции в проеме и препятствует проникновению посторонних в помещение.

Различают следующие модели:

Цилиндровые. Это наиболее привычные изделия, секретная часть которых располагается в детали, похожей на цилиндр. Устройство так называемого английского замка следующее: внутри личинки располагаются штифты, которые блокируют механизм в закрытом положении. Ключ имеет насечки, которые сдвигают эти штифты согласно схеме и позволяют провернуть механизм.

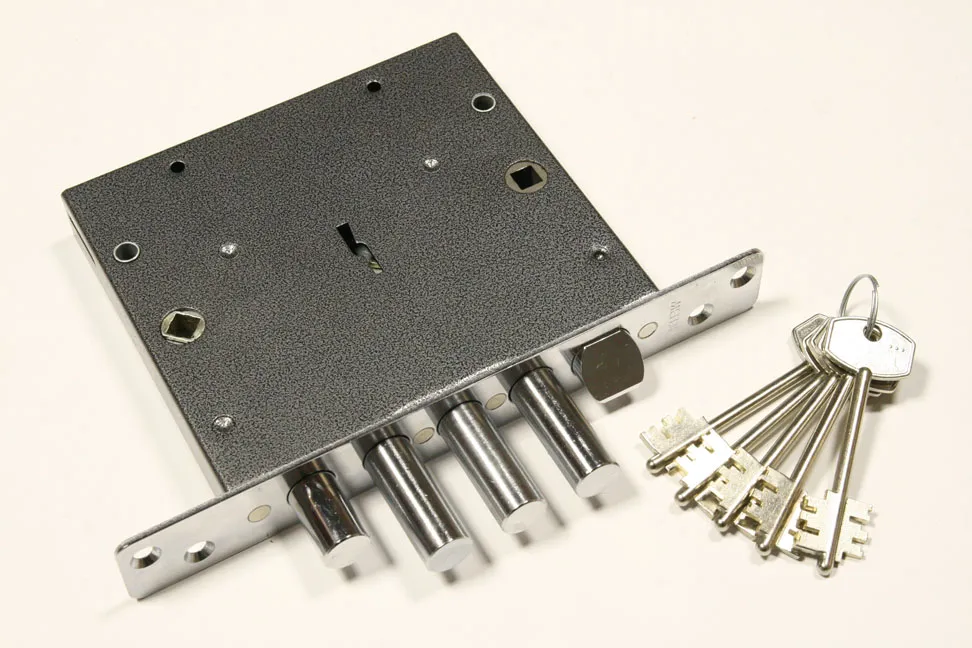

Сувальдные. Эти изделия являются очень надежными. Схема сувальдного дверного замка заключается в наличии сувальд внутри механизма. Ключ имеет вид так называемой бабочки или солдатика и при проворачивании приподнимает их до заданного кодировкой уровня.

Дисковые. Это не самый надежный вариант, но тем не менее его можно использовать. Ключ имеет вид разрезанного пополам прута с несколькими насечками. Внутри замка этим ключом проворачиваются диски, образуя тоннель и освобождая механизм.

Ригельные. Устройство такого дверного замка оснащается защелкой с обратной стороны. Сегодня такие варианты используются редко ввиду своей ненадежности. Суть устройства состоит в наличии двух ригелей, которые оттягиваются специальным ключом или защелкой.

Крестовые. Самый слабый вид, ключ имеет крестообразную форму. Личинку можно вскрыть крестовой отверткой или любым другим подходящим предметом.

Врезные и встроенные замки

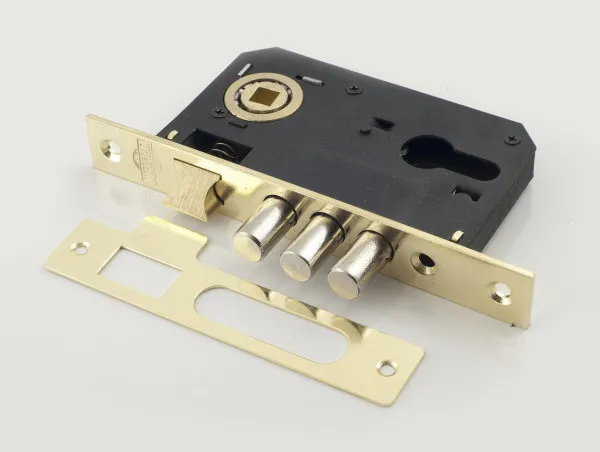

Согласно ГОСТ одним из видов конструкций дверного замка является врезная модель. Такие изделия используются практически повсеместно. Особенностью устройства врезного замка является то, что основная его часть врезается в дверное полотно. Наружу выходит только скважина под ключ, ручка и декоративная панель, скрывающая места крепления.

Вставляется врезной замок согласно ГОСТ в торец полотна, а его ответная часть имеет вид пластины и врезается в короб напротив. По такому принципу производится монтаж врезной системы на двери из любого материала.

Более совершенная разновидность – встроенный замок. В отличие от врезного он закладывается внутрь полотна в процессе производства и извлечь его просто так не получиться. Наружу выходят только ригели через прорезанные под их форму отверстия. Особенностью таких моделей является то, что количество ригелей может быть просто огромным, причем располагаются они не только сбоку, но также снизу и сверху для полной блокировки двери в проеме.

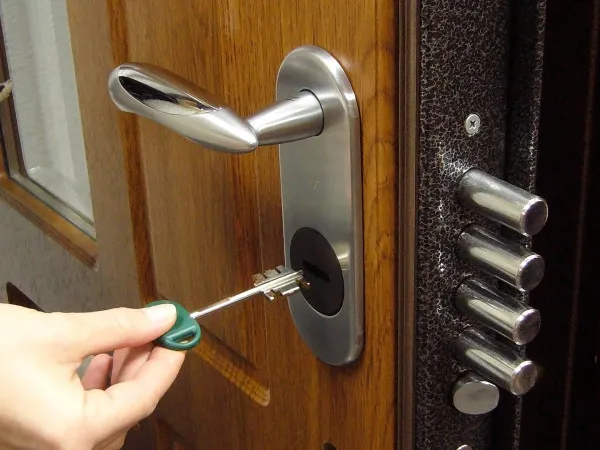

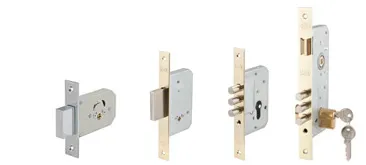

Встроенные замки как правило используются на входных металлических дверях

Накладные конструкции

Более простой можно назвать конструкцию замка накладного типа. Сегодня они используются все реже. Особенностью устройства накладного дверного замка является то, что согласно ГОСТ он крепится на полотно без дополнительного углубления. Состоит система из двух частей: основная часть содержит личинку и защелку с одной стороны, скважина выходит наружу с обратной стороны. Вторая часть – это ответная панель, куда заходят ригели.

Ответная часть также накладная, поэтому если делать установку своими руками, на раме должно быть обеспечено удобное её размещение строго напротив выхода штифтов.

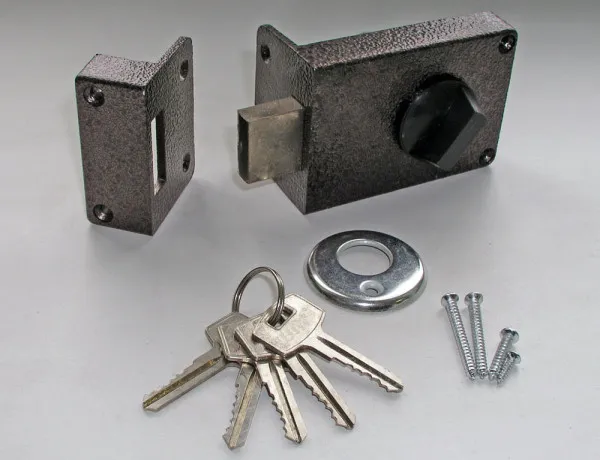

Накладная модель замка

Межкомнатные модели

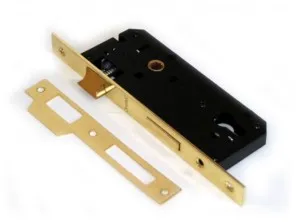

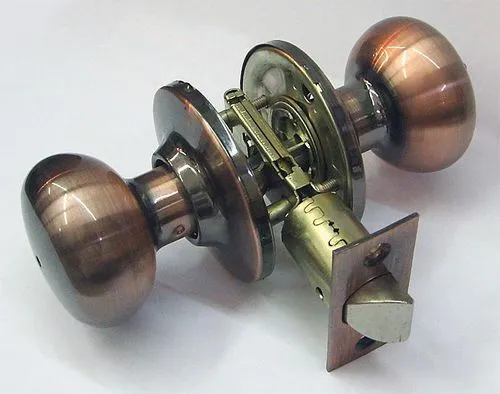

Если разбирать вопрос о том, как устроена конструкция дверных замков, обязательно следует рассмотреть и межкомнатные модели. Устройство стандартного замка межкомнатной двери можно выделить в отдельную категорию, так как в отличие от предыдущих моделей эти изделия имеют особую конструкцию.

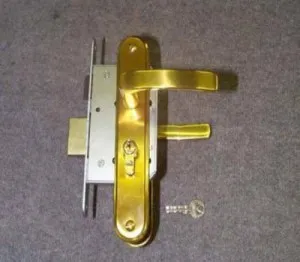

Схема такого дверного замка сочетается с ручкой. В этом случае помимо защелки имеется выход на рукоятку, которая и приводит в движение фалевый язычок благодаря её соединению с поворотным штифтом прямоугольного сечения. В зависимости от типа ручки такие механизмы разделяют на три категории:

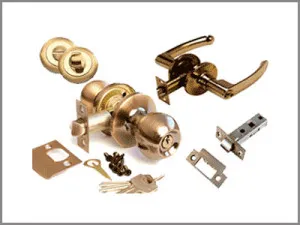

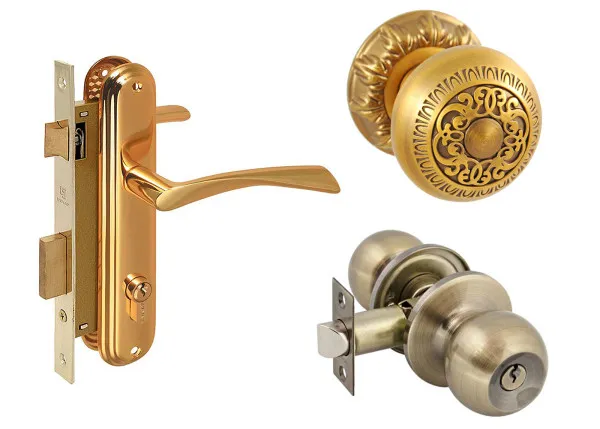

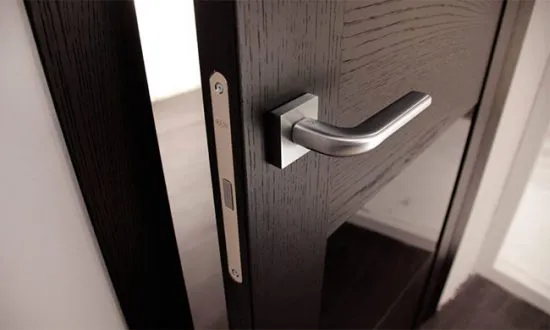

Разновидности замков для межкомнатных дверей

Устройство межкомнатного замка практически полностью совпадает со схемой врезного, но здесь выход под ручку зачастую имеет большее пространство. Сделать замок на двери своими руками качественно невозможно без наличия определенных навыков, но разобраться в их устройстве будет полезно каждому хозяину.

Рекомендуем посмотреть видео:

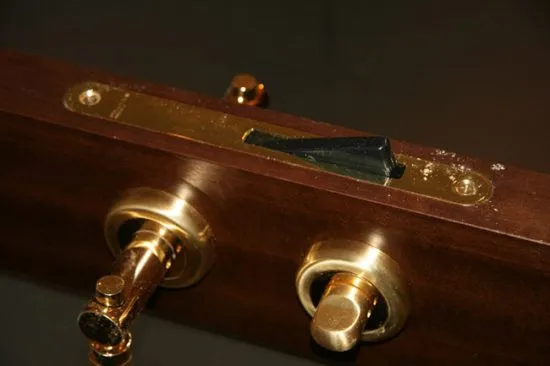

Как устроен замок межкомнатной двери

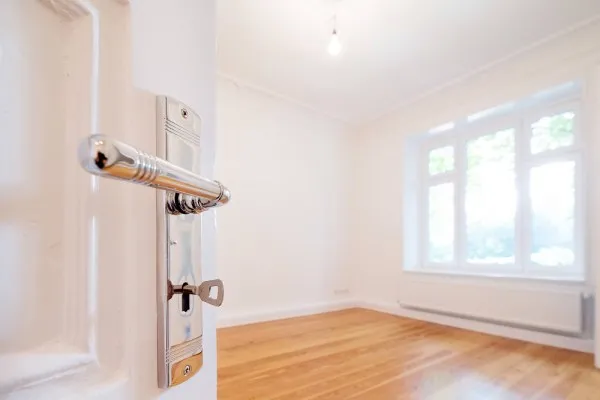

Практически в каждой квартире или доме межкомнатные двери имеют замки разнообразной конструкции. На первый взгляд, кажется, а зачем нужен такой замок, да еще и на дверях разделяющих собственные комнаты? Но как говорится, случаи бывают всякие, и как показывает маркетинговая статистика, все больше людей заказывают установку межкомнатных дверей именно с замками.

В комплекте с запирающими устройствами могут идти различные дополнительные элементы, такие как ручки, отмыкающие устройства, пульты дистанционного управления, все это создает дополнительные удобства в работе с замком. Нельзя не отметить, что подобное запирающее устройство постоянно эксплуатируется и его придется периодически чистить и смазывать во избежание выхода его из строя, а для этого нужно знать устройство замка межкомнатной двери, что и станет предметом нашего сегодняшнего разговора.

Какие замки применяют в межкомнатных дверях?

Большинство обывателей почему-то полагают, что в межкомнатные двери кроме простейших механических замков ничего не устанавливают. А ведь действительно, зачем монтировать в подобную дверь надежный замок, ведь его никто не будет взламывать различными способами, его задача, как у простой защелки обозначить, что дверь закрыта и не стоит пытаться войти в помещение.

На самом деле в межкомнатные двери устанавливают замки самых разных типов и дело здесь не во взломостойкости, а в особенностях и удобстве эксплуатации. Конечно, на изящную межкомнатную дверь громоздкие накладные замки не установишь, но ведь компактные врезные варианты запирающих устройств еще никто не отменял. Итак, какие типы замков пригодны для установки в межкомнатные двери?

• Непререкаемое первенство за механическими замками. Их устанавливают на межкомнатные двери чаще всего, поскольку они самые дешевые и срок их эксплуатации достаточно велик. Если хозяин не предъявляет каких-то специальных требований к управлению дверным полотном, то механическое запирающее устройство это наиболее разумный выбор.

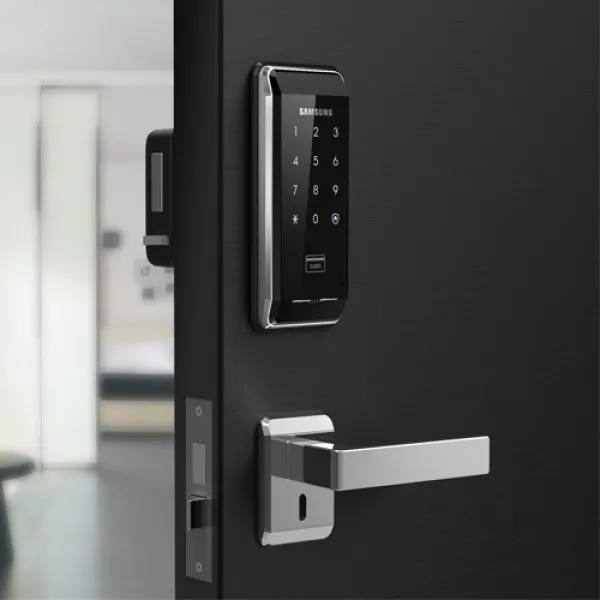

• Электромеханические замки в последнее время используются на межкомнатных дверях все чаще. Их достоинства в легкости управления, в том числе в возможности дистанционного открывания и закрывания. Служат они как ни странно дольше, чем механические замки, хотя цена на такие запирающие устройства совсем не низкая.
• Электромагнитные замки на межкомнатные двери в последнее время нередко устанавливаются в коммунальных квартирах. Потребители считают удобным с помощью такого замка ограничить доступ к помещениям общего пользования, например, к кухне. При этом электромагнитное запирающее устройство на межкомнатные двери выглядит компактно и эстетично, эксплуатируется долго даже в условиях значительной проходимости.

Кроме указанных типов запирающих устройств, на межкомнатные двери устанавливают замки на постоянных магнитах. Это, надо сказать, довольно экзотичные и редко встречающиеся устройства. Специалисты не рекомендуют их использовать из-за неприятного недостатка, который выражается в остаточном намагничивании, из-за которого механизм работает нестабильно.

Очень часто механизм открывания или ручки таких замков ломаются во время отмыкания магнита от ответной части. Ввиду сложности конструкции, дороговизны и маленького срока эксплуатации мы также не рекомендуем вам устанавливать такой замок и дальше о нем речь идти не будет.

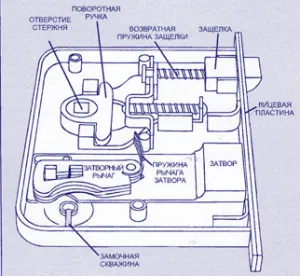

Механические замки в межкомнатных дверях и их устройство

Как мы уже отмечали, механические замки в межкомнатных дверях встречаются очень часто. Именно из-за их популярности у потребителей, довольно большое количество компаний производят и продают такие устройства. При этом каждый из имеющихся в продаже механических замков имеет свои конструкционные особенности. В рамках данного пункта мы рассмотрим устройство популярного врезного механического замка с «Г» образной ручкой, который, возможно, уже установлен в вашей межкомнатной двери. Данный замок состоит из следующих элементов:

1. лицевой планки;
2. защелки и ее пружины;
3. пружины рукоятки;
4. четырёхгранного отверстия под рукоятку;
5. рычага защелки и плеча рычага;
6. блокирующего устройства с пружиной;
7. ригеля;
8. корпуса запирающего устройства;
9. механизма секретности;
10. отверстий под крепления и крепежных винтов.

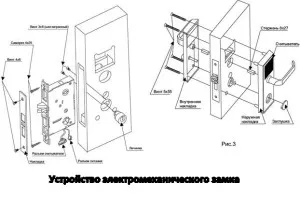

Составные элементы электромеханических замков применяемых в межкомнатных дверях

Врезные электромеханические замки для межкомнатных дверей требуют помимо качественной установки еще и подводку электрических коммуникаций. Подобное запирающее устройство состоит из следующих элементов:

• лицевой планки;
• внутренней и наружной накладки;
• считывателя;
• ручек;
• крепежных винтов и заглушек;
• разъема считывателя и разъема питания;
• управляющего элемента;
• взводного ригеля;
• шплинта и регулирующей втулки;
• корпуса и элемента питания.

Устройство электромагнитных замков

Электромагнитный замок, устанавливаемый на межкомнатные двери, устроен достаточно просто. Самая сложная его часть представлена управляющим элементом, схема которого не будет рассматриваться в рамках этого текста, так как это предмет разговора для отдельной статьи. Составными элементами электромагнитного замка являются:

1. блок управления;
2. герконы из трансформаторной стали;
3. диэлектрический корпус;
4. обмотка;
5. стальная пластина, играющая роль ответной части;
6. ручка;
7. разъем для электропитания.

Эксплуатация и уход за замками межкомнатных дверей

В заключение хотелось бы акцентировать внимание на следующей мысли. Каким бы дорогим и совершенным ни был бы ваш замок «стоящий на страже» межкомнатной двери, не следует забывать об уходе за ним.

Ведь нет ничего пагубнее для запирающего устройства, чем комнатная пыль, отсутствие достаточного количества смазки и разболтанные крепления. Как показывает практика, нужно потратить примерно 20-30 минут на то, чтобы снять корпус замка, почистить и смазать механизм, подтянуть разболтавшиеся крепления и собрать устройство обратно. Проделывайте эту процедуру один раз в год, тем самым вы избежите неприятностей с серьезной поломкой и заменой межкомнатного замка.

Устройство дверного замка: фото изнутри

Устройство дверного замка должно быть надежным для предохранения от взлома и несанкционированного проникновения в помещение. Уровень защиты зависит от типа замка и секретного механизма, который обеспечивает безопасность.

Виды дверных замков

В зависимости от формы исполнения, замок может быть:

Тело врезного замка встраивается в дверное полотно полностью. Такое устройство обладает достаточным уровнем защиты жилья от взлома и проникновения. Накладной крепится к дверному полотну сверху или может быть частично в нем утоплен. У навесного запорного механизма может быть разный размер и конструкция. Он состоит из цилиндрической дужки и корпуса с секретом и бывает:

Выбор врезного, накладного или навесного замка зависит от того, на какой двери он будет установлен.

Все механические замки имеют следующие составные части:

• корпус, который прячет секретный механизм замка;
• ригель или засов;
• сердечник (механизм личинки), в которую вставляется ключ.

Внутри личинки находится секретный механизм замка, который отличается в зависимости от его типа.

Запорный механизм пластиковой, металлический или деревянной входной двери может быть цилиндрический, бессувальдный и сувальдный. Кроме того, есть еще и кодовые замки, винтовые, с шифрами и запорные механизмы на межкомнатных дверей. Таким образом, устройств для обеспечения безопасности и спокойствия достаточно много. Для того, чтобы иметь представление об особенностях и конструкции каждого из них, рассмотрим все эти виды замков подробнее.

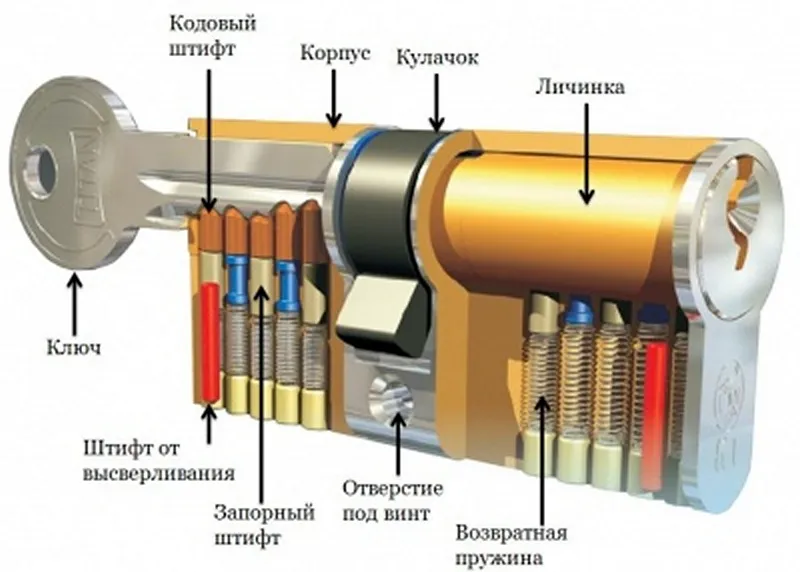

Устройство цилиндрового замка

Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.

Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:

• верхние и нижние штифты;
• спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.

Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.

Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.

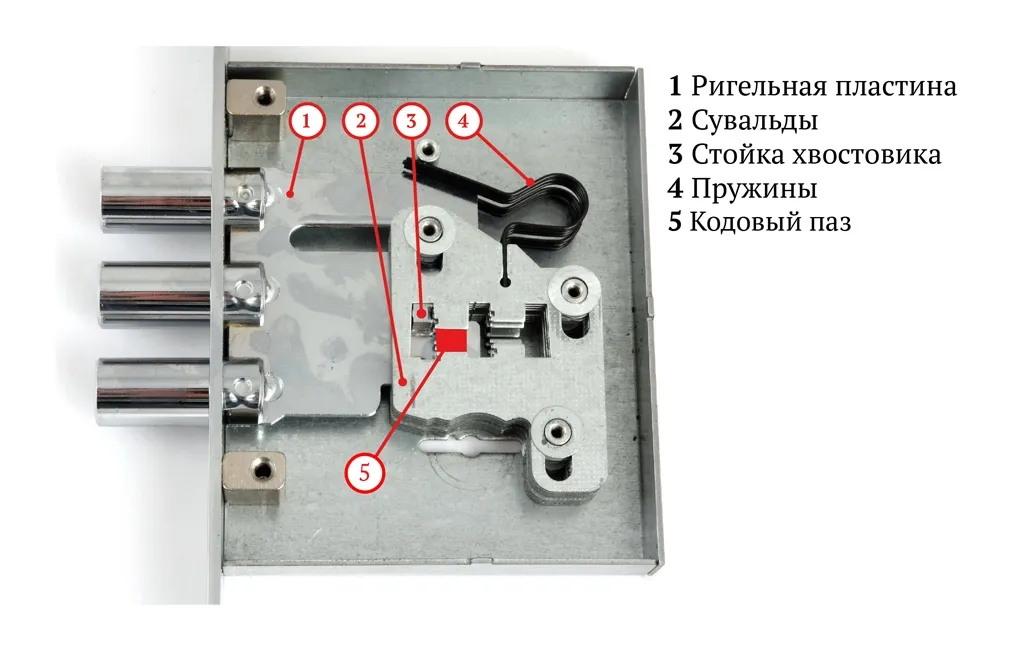

Механизм сувальдного замка

Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.

Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.

Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.

Бессувальдный замок

Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.
