Утепление деревянных окон по шведской технологии своими руками – ремонт старых окон, уплотнитель EuroStrip + фото-видео

Каждый тип окон (пластиковые и деревянные) имеет свои плюсы и минусы. Хотя пластиковые окна имеют более высокую звуко- и теплоизоляцию, этот преимущество не присуще деревянным окнам. Тем не менее, улучшение теплосберегающих свойств старых деревянных окон вполне возможно. В течение многих лет существования деревянных окон было разработано множество способов улучшения их теплоизоляционных свойств.

Содержание:

• Преимущества утепления окон по шведской технологии
• Утепление окон по шведской технологии своими руками
  • 1 этап – проверка окна
  • 2 этап – покупка материала
    • Виды уплотнителя EuroStrip:
    • Преимущества силиконового уплотнителя EuroStrip:
    • Маркировка на уплотнителе:
  • 3 этап – ремонт деревянных окон по шведской технологии
    • Как утеплить старые деревянные окна по шведской технологии – видео
• Цены на утепление окон по шведской технологии

Однако, все они влияют на внешний вид окна.

Устранить этот недостаток, позволяет утепление деревянных окон по шведской технологии или, если выражаться корректно по технологии пазового утепления.

Шведская технология ремонта и утепления деревянных окон

Шведская технология утепления окон – что это такое

На самом деле, авторами технологии являются не шведы, зато они придумали материал, который используется для утепления – EuroStrip. В начале столетия новинка добралась до России и была опробована в Москве и в СПб – крупных городах с историческим наследием. Благодаря использованию пазового утепления окна исторических зданий обрели свойство теплосбережения схожее с ПВХ окнами без изменения их внешнего вида.

Преимущества утепления окон по шведской технологии

• сохраняется привычный режим эксплуатации окна. В отличие от окон, утепленных поролоном и заклеенных поверх бумагой или тканью, утепленное по шведской технологии окно можно открывать/закрывать в любое время года;

• улучшение эксплуатационных характеристик деревянного окна. Шведская технология – это не столько утепление, сколько частичная реставрация окна, т.к. в процессе ремонта выполняется подгонка деталей, проверка фурнитуры, замена изношенных узлов, герметизация стекла и т.п.;

• снижается уровень шума и количество пыли, которые проникают через окно в летний период;

• невысокие затраты на расходные материалы. При выполнении ремонта своими руками все затраты сводятся к приобретению уплотнителя;

• выполнение работ в любое время года. Благодаря тому, что уплотнитель сохраняет свои свойства в широком диапазоне температур, его установку можно проводить даже холодное время года;

Примечание. Работы лучше выполнять при температуре не ниже 5°С, т.к. это нижний предел для герметика, которым зачастую дополнительно герметизируют стекла.

• экологичность утепления;

• технология может быть использована для утепления металлопластиковых окон;

• низкая стоимость утепленного окна по сравнению с его заменой на стеклопакет;

• отсутствие необходимости в дальнейшем утеплении окна;

• сохраняются свойства деревянного окна: привлекательность, способность к вентиляции и т.п.;

• отсутствие конденсата, который характерен для стеклопакетов, установленных в пластиковых окнах. Это обусловлено тем, что стекла в стандартной деревянной раме находятся на большем расстоянии друг от друга, нежели в пластиковом окне, что снижает интенсивность теплообмена.

Мастера, который выполняют ремонт окон по шведской технологии, утверждают, что выполнить работу самостоятельно очень сложно. В качестве аргумента озвучивается необходимость обладания профессиональными навыками и инструментом. Но, как свидетельствуют отзывы, ремонт можно выполнить своими силами.

Значит, реализовать шведское утепление окон своими руками вполне возможно. Главное – выбрать качественный уплотнитель и иметь представление о порядке выполнения работ.

Утепление окон по шведской технологии своими руками

Порядок действий в виде пошаговой инструкции.

1 этап – проверка окна

Прежде чем приступить к утеплению, нужно внимательно осмотреть окна, а именно, обратить внимание на:

• створки окна. Проверяются на наличие дефектов, появление трещин, сколов и т.п.;

• оконную раму. В частности, её нижние элементы (вода, стекающая со стекол, в первую очередь разрушает низ оконной рамы);

• места врезки петель. Древесина в этих местах со временем изнашивается. Нужно, убедиться, что рама в хорошем состоянии, тогда петля будет надежно держать створку, упреждая ее провисание.

Если древесина и фурнитура в хорошем состоянии, можно приступать к работе. В противном случае, может потребоваться частичная замена поврежденных элементов рамы, а в критическом случае замена всего оконного блока.

2 этап – покупка материала

Шведское утепление предусматривает использование специального материала – уплотнитель EuroStrip. Можно использовать аналогичные уплотнители, но только на Еврострип гарантия составляет 20 лет. Отечественный материал выдерживает от 1 до 5 лет эксплуатации. Учитывая трудоемкость шведской технологии замена уплотнителя на аналог не имеет смысла.

Виды уплотнителя EuroStrip:

• термоэластопласт (ТЭП). Диаметр 6-8 мм, длина рулона 100 м.п. Самый дешевый из данной серии. Разрушается под воздействием перепада температур;

• резиновый (EPDM). Изготовлен из каучука на основе сополимера этилена, пропилена и диенового мономера. Диаметр 6, 8, 10 мм, длина рулона 200, 150, 100 м.п. соответственно. Дороже предыдущего, но жесткий, его легко уложить только в идеально подготовленный паз. Восприимчив к действию краски.

• силиконовый. Изготовлен из силиконового каучука. Отличается трубчатым профилем и крепежом-елочкой. Диаметр 5, 8, 10, 12 мм. Длина рулона 100 м.п. Самый дорогостоящий представитель серии (25 руб./м.п.). Силиконовому уплотнителю ЕвроСтрип присущи характеристики, которые оправдывают его стоимость и обуславливают популярность среди пользователей. Поэтому мастера рекомендуют использовать именно его.

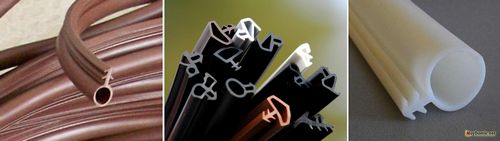

Пазовый уплотнитель для деревянных окон

Преимущества силиконового уплотнителя EuroStrip:

• мягкость;
• эластичность;
• устойчивость к старению и ультрафиолету;
• нечувствительность к краске;
• широкий диапазон рабочих температур (от 80 °C до -50 °С) и устойчивость к их перепадам;
• отсутствие линейных изменений;
• быстрое восстановление исходной формы.
• растягивается без разрывов (эта характеристика позволяет использовать его в неровно вырезанном пазу);
• срок службы 20 лет.

Маркировка на уплотнителе:

• Е – трубчатый профиль, для незначительных зазоров: 2-3,5 мм;
• Р – для зазоров среднего размера: 3-5 мм;
• D – для широких зазоров: 3-12 мм.

Примечание. Величина зазора определяется пластилином, который завернут в пленку. Пластилин зажимается между створкой и рамой, и по полученному гребню оценивается глубина паза.

Инструмент для утепления окон по шведской технологии: фрезер (прямошлифовальная машина со скоростью 300 об/мин.), ролик для помещения уплотнителя в паз, отвертка, плоскогубцы, строительный нож, пылесос.

3 этап – ремонт деревянных окон по шведской технологии

• снять створку с петель. Места, в который створка плотно прижимается к раме, нужно подстругать, если есть существенный зазор – нарастить рейку требуемой толщины;

• открыть окно, проверить качество древесины рамы и створок, оценить качество открывания;

• очистить створку от краски и пыли;

Подготовка окон к утеплению по шведской технологии

• выбрать паз по периметру створки. Сечение паза 3х5 или 3х7 мм. Благодаря крепежу-елочке уплотнитель хорошо входит в паз и надежно держится в нем. Это гарантирует, что за период эксплуатации уплотнитель не выйдет из своего посадочного места.

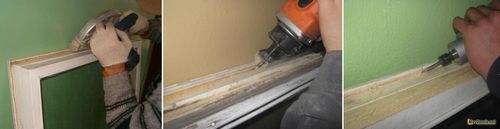

Как сделать паз в оконной раме под уплотнитель EuroStrip для утепления по шведской технологии

В том месте, где на створке будут находиться петли, уплотнитель не устанавливается. При формировании паза оставляется зазор между ним и плоскостью петли в 10-15 мм.

Примечание. В случае утепления «сталинских» окон (которые открываются раздельно) уплотнитель помещается только по внутреннему контуру. В противном случае, стекло наружных створок будет запотевать.

• заправка уплотнителя в подготовленный паз. Более простое вхождение уплотнителя в паз обеспечит применение ролика.

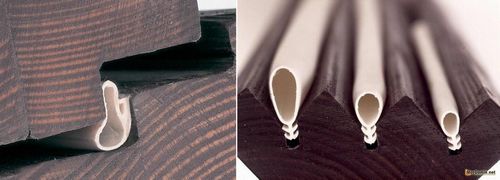

Схема установки уплотнителя EuroStrip в паз оконной рамы

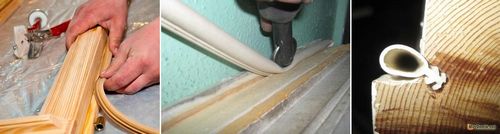

Как заправить пазовый уплотнитель в посадочное место оконной рамы

Рекомендация. Нельзя осуществлять движение ролика «вперед», это может привести к растягиванию уплотнителя. Его нужно прокатывать движением «назад» помещая в паз по 30-50 мм. уплотнителя.

• подготовленная створка устанавливается на место.
• посадочное место обрабатывается прозрачным силиконовым герметиком;
• удаляются штапики, а место установки окна в створку очищается;
• штапики устанавливаются на место; Материал подготовлен для сайта www.moydomik.net
• выполняется проверка работоспособности окна и плотности прилегания створок к раме.

Примечание. Шведская технология ремонта окон предполагает замену старых петель, заверток, шпингалетов, штапиков и прочей оконной фурнитуры.

Как утеплить старые деревянные окна по шведской технологии – видео

Обратите внимание, что после утепления по шведской технологии окна станут герметичными, как следствие, это может привести к нарушению вентиляции в помещении. Устройство принудительной вентиляции и периодическое проветривание нивелируют это обстоятельство.

Примечание. Теплосберегающие свойства окна можно повысить дополнительной отделкой откосов.

Цены на утепление окон по шведской технологии

Рассматривая утепление окон по шведской технологии, напрашивается вопрос, а не дешевле ли будет поставить новое пластиковое окно, и не тратить ресурсы на восстановление деревянного?

Чтобы сравнить, ознакомимся с ценами на услуги по утеплению деревянного окна по шведской технологии (утепляются только внутренние створки).

Основные работы включают в себя:

• снятие створок;
• подгонка оконных створок;
• выборка паза;
• установка уплотнителя;
• герметизация стекла;
• установка створки в раму;
• проверка работоспособности окна.

Перечисленный комплекс услуг для окна 1,5х1,2 метра обойдутся в 2-3 тыс. руб. На первый взгляд недорого, если сравнивать со стоимостью нового пластикового окна.

Но, эта цена является точкой отсчета, т.к. работ будет выполнено больше, например:

• при желании утеплить и наружные створки цена удвоится;
• замена фурнитуры оплачивается дополнительно;
• покраска также не входит в стандартный комплект услуг.

Если суммировать все возможные расходы по утеплению и реставрации, то стоимость составит 10-15 тыс. руб. Новое пластиковое окно обойдется в 20-30 тыс. руб. А вот установка нового деревянного окна с хорошими стеклопакетами потянет на 40-50 тыс. Поскольку речь идет о сохранении деревянного окна, то сопоставимыми являются: сумма утепления и стоимость нового деревянного окна. Разница существенная, что является еще одним доводом в пользу применения шведской технологии. А работы, выполненные своими руками, это не только уверенность в их качестве, но и солидная экономия для семейного бюджета.
