Вентиляционный клапан для пластиковых окон: виды приточной вентиляции, установка, видео

Современная строительная промышленность разработала герметичные пластиковые окна, которые широко используются. Однако, вместе с естественной вентиляцией, пластиковые оконные системы работают неустойчиво. При использовании функций встроенной макро- и микровентиляции, или не достигается нужный объем воздуха, или происходит сквозняк. А при закрытых пластиковых окнах вытяжка вообще не работает и возникает запах.

• Разновидности клапанов вентиляции
• Критерии выбора оконных клапанов вентиляции
• Наиболее популярные конструкции
  • Клапаны вентиляции окон Aereco
  • Системы оконного проветривания Air-Box
• Монтаж клапана
• Способы регулирования
• Уход и обслуживание

1. Создание параметров микроклимата, необходимых для здоровья человека.
2. Увеличение срока эксплуатации помещений вследствие удаления избыточной влажности и предотвращения образования плесени и грибка на стенах, особенно кухонь, балконов и лоджий.
3. Экономия тепла вследствие контролируемого притока воздуха.
4. Безопасность: уменьшается вероятность проникновения злоумышленников, ведь проветривание идет при закрытых окнах.
5. Простота использования.

Разновидности клапанов вентиляции

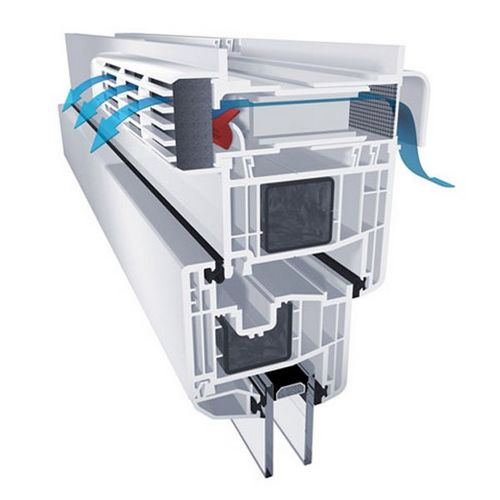

1. Клапаны щелевого типа. Бывают механического и автоматического исполнения. Проветривание помещения происходит путем снабжения его свежим воздухом сквозь канал размером 170-400*12-16 мм. Клапан может иметь два блока: наружный (впускной) и внутренний (регулирующий), либо один универсальный. Достоинствами клапана является возможность обеспечения большого воздухообмена и установка без демонтажных работ оконных блоков.


2. Клапаны фальцевого вида. Обеспечивают приток наружного воздуха посредством фальцевых вырезов в оконном блоке. Характеризуются малой пропускной способностью, сохранением уровня звукоизоляции, демократичной стоимостью и также не требуют демонтажа окна для установки.
3. Клапаны накладного типа. Отличаются максимально высоким притоком воздуха и серьезными недостатками. К ним относится отсутствие возможности установки на имеющиеся пластиковые окна и ухудшение показателей звуко – и теплоизоляции. Нашли широкое применение в обеспечении вентиляции производственных объектов.

Критерии выбора оконных клапанов вентиляции

Для того, чтобы работа приточного вентиляционного клапана на пластиковых окнах была эффективной, необходима многофункциональность этого устройства. Для определения класса вентиляционных клапанов существуют следующие важнейшие характеристики:

• Обеспечение требуемых параметров воздухообмена: клапан должен работать на приток наружного воздуха, равный не менее 30 м3/час (в расчете на 1 человека).
• Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот показатель установлен на уровне 30-35 дБ.
• Особенности зимней эксплуатации: данный показатель зависит от материала изготовления клапана, разницы наружных и внутренних температур, параметров воздушного потока. Для эффективной работы клапана проветривания и предотвращения его обледенения важно соблюдать качественную тепловую изоляцию конструкции клапана и применение так называемого «теплового разрыва» из пластика между внешней и внутренней поверхностью его металлического корпуса.
• Способ регулирования: возможна установка приточных клапанов для пластиковых окон с автоматическим, ручным и смешанным регулированием (тандем двух предыдущих типов).
• Место работы клапана: существует оконный вариант установки и стеновой. При монтаже на стене значительно повышаются затраты на пробивку отверстия в ограждающих конструкциях помещения и нарушение экстерьера фасада появлением посторонних элементов. Оконный вариант более экономичен, прост и незаметен.
• Способ монтажа конструкции: установка уже в имеющийся пластиковый стеклопакет или заменяя стеклопакет на новый с уменьшением его размеров.

Совет: Не стоит рассматривать клапана, не оснащенные возможностью регулирования, поскольку необходимость в изменении притока воздуха продиктована практикой.

Наиболее популярные конструкции

Клапаны вентиляции окон Aereco

Французская разработка компании Aereco нашла в России широкое применение. Клапан приточной вентиляции оснащен возможностью регулирования посредством датчика, состоящего из нескольких полиамидных пластинок, при расширении приводящих в движение открывающий механизм. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стенку помещения.

Особенностью клапанов Аэрэко является удаление датчика влажности от клапана, которое обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в любых видах энергии, прокладки воздуховодов и бесшумность действия. Линейка клапанов вентиляции пластиковых окон Aereco насчитывает несколько модификаций, отличающихся по степени регулирования и шумовому исполнению.

Системы оконного проветривания Air-Box

Российская компания Мабитек решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

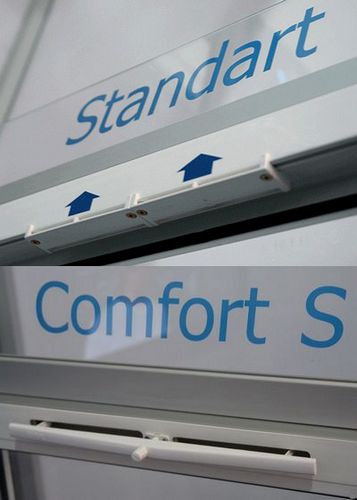

Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м3/час.

Важно: Приточная вентиляция на пластиковые окна будет эффективно справляться со своей задачей только при исправно работающей вытяжной вентиляции.

Эта марка также выпускает ряд шумозащитных клапанов, маркируемых серией Comfort. Они отличаются возможностью выбора варианта монтажа. Обычная установка предполагает фрезеровку оконного профиля, в то время как безфрезерную можно выполнить самостоятельно с помощью снятия уплотнителя, при этом понадобится всего 10-15 минут времени. Для данных клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможно прямое продувание.

Все клапаны Air-Box выходят в лидеры по причине их разумной стоимости, эффективной работы, сравнительно небольших габаритов и простой технологией установки.

Для создания и поддержания необходимого микроклимата на балконе или лоджии, помимо вентиляции, нужно качественное утепление. Как утеплить балкон своими руками вы узнаете из нашей отдельной статьи.

Если вашим окнам требуется регулировка, инструкцию по ее проведению вы найдете здесь.

А про различные варианты пленок для тонировки окон и про их монтаж читайте на этой странице.

Монтаж клапана

Профессионалы применяют два варианта монтажа вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными размерами. При этом щель, образовавшуюся между оконным проемом и блоком, занимает сам клапан. У этого способа есть существенные минусы: повышение затрат, необходимых на заказ и монтаж нового оконного блока, и уменьшение площади светопрозрачных конструкций.

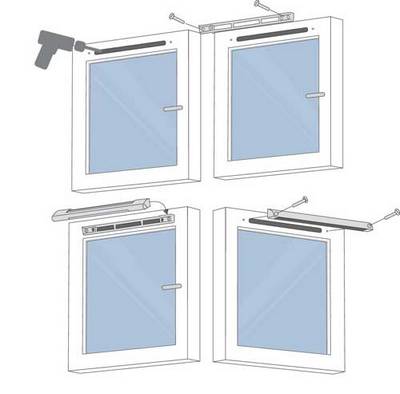

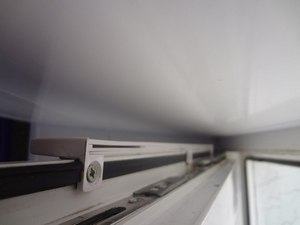

Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в место переплёта. Удобство данного метода оценят хозяева помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

На видео продемонстрирован процесс монтажа щелевого клапана Air-Box.

Способы регулирования

В зависимости от устройства механизма клапана, поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, которое бывает как ручным, так и автоматическим. Последний тип регулирования является более комфортным и осуществляется на основании показаний датчика гигрорегулирования, который отслеживает значение влажности воздуха в комнате. Регулирование происходит посредством перемены сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Данный тип регулирования позволяет уменьшить теплопотери, поскольку проветривание происходит лишь тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустует и влажность снижается, клапан полностью закрывается.

Выбору ручного способа настройки сопутствует необходимость постоянных раздумий о том, в какое время проветривать, какова очередность проветривания помещений и о времени открытия клапана, необходимого для проветривания. Ручная настройка способна лишь ограничивать воздушный поток при порывистом ветре. Такая настройка более грубая и может привести к возникновению сквозняков в помещении.

Уход и обслуживание

Еще одним неотъемлемым плюсом вентиляционных клапанов проветривания для окон является простота его обслуживания. Для его комфортной работы достаточно только один раз в год очистить его поверхность от загрязнений, в этом и заключается весь уход.
