Вес шамотного красного огнеупорного кирпича ША-8 — измерения и характеристики

Шамотный кирпич – это строительный материал, который применяется при создании конструкций, предназначенных для работы при высоких температурах (свыше 1000 градусов по Цельсию). Этот тип кирпича обладает способностью эффективно сопротивлять воздействию пламени, сохраняя свои характеристики.

В статье расскажем, сколько составляет вес шамотного кирпича огнеупорного.

1. Общие сведения
2. Назначение
3. Производство
4. Виды
5. Маркировка и условные обозначения
6. Технические характеристики
7. Размеры шамотного
8. Варианты
9. Вес
10. Требования
11. По ГОСТу
12. По ТУ
13. Важность
14. Различия по маркам
15. Для прямых огнеупорных кирпичей
16. Для полуторных огнеупорных кирпичей
17. Для трехчетвертных огнеупорных кирпичей
18. Расчеты
19. Масса при укладке на поддон
20. Пример
21. Основные моменты
22. Ответы на часто задаваемые вопросы
23. Заключение

Общие сведения

В основе шамотного кирпича лежит измельченный высушенный шамотный порошок. Его концентрация в смеси может достигать 70%. Вещество производят из белой глины, которая проходит не только этап очистки, но и обжига. Поэтому на выходе изделие обладает выраженными огнеупорными характеристиками.

Внимание! Дополнительно в смесь засыпают коксовые, графитовые наполнители.

Базовые эксплуатационные параметры материала определяются особенностями обжига. Большое значение имеет время, которое изделие провело в печке. Так, если сырье поместить в термопечь, то на его поверхности образуется стекловидная пленка. Она придает кирпичу прочность, а также стойкость к любым механическим повреждениям. Однако показатель огнеупорности у этого ШК небольшой.

Если подержать ШК в печке недостаточно долго, то в процессе эксплуатации он будет хорошо удерживать внутри себя влагу. Это отрицательно сказывается на прочности материала. Чтобы получить хорошее изделие, нужно придерживаться «золотой середины».

У любого материала есть свои преимущества и недостатки. Шамотный кирпич – не исключение. Сначала перечислим достоинства:

1. Высокая термостойкость. Шамотным блокам не страшны циклические температурные нагрузки.
2. Небольшая теплопроводность. Использование жаропрочных блоков существенно снижает температуру снаружи топочной камеры.
3. Незначительное линейное расширение. При воздействии высоких температур форма материала практически не меняется.
4. Медленный прогрев. ШК отличается небольшой скоростью нагревания, поэтому продукты сгорания своевременно удаляются через дымоход.
5. Большой период эксплуатации.
6. Высокая степень прочности.

Не обошлось и без недостатков:

1. Стоимость. Цены на ШК «кусаются», поэтому для обычных конструкций лучше использовать керамические аналоги.
2. Недостаточная влагостойкость. Если на рабочую поверхность попадет влага, то это приведет к образованию пара, что способствует разрушению конструкции.
3. Нужны специальные клеящие смеси. Кладка шамотного кирпича подразумевает использование дорогих составов.
4. Плохо поддается механической обработке.

Несмотря на то, что у материала имеются недостатки, он все равно используется для кладки конструкций, которые эксплуатируются при высоких температурах.

Назначение

Шамотный кирпич применяется при изготовлении оболочек, которые способны не только защитить конструкцию от разрушений, но и изолировать открытый огонь. Материал используется при облицовке бытовых и промышленных нагревательных установок.

Внимание! Для обработки поверхностей отопительных котлов используется шамот.

Главные задачи огнеупорного блока – изолировать огонь, а также удержать температуру внутри печи. С этим справится исключительно жаростойкий материал, который может выдержать разные циклы накаливания. Шамот не теряет своих свойств при таких условиях.

Внимание! Некоторые блоки могут выдержать воздействие различных агрессивных веществ.

Шамотный кирпич должен обладать:

1. Жаростойкостью (выдерживать температуру более 1000 градусов по Цельсию).
2. Невысоким коэффициентом теплопроводности.

У шамота нет аналогов. Это уникальный материал, производством которого занимаются российские и зарубежные компании.

Производство

При производстве различных огнестойких материалов используется глина. Сырье представляет собой смесь:

• солей кремниевой кислоты;
• воды;
• алюминия.

Все огнеупорные изделия подвергаются обжигу на стадии производства. Шамотный кирпич – не исключение. Это позволяет эксплуатировать материал при высоких температурах.

Внимание! В результате обжига изделие отдает всю влагу, а минеральные компоненты спекаются.

После обжига сырья можно приступать к измельчению, а также к внесению различных добавок. Это может быть кварцевый порошок, графит и т.д.

Виды

Шамотный кирпич очень распространен. Его часто используют при строительстве конструкций, которые эксплуатируются при высоких температурах (более 1000 градусов по Цельсию). В основе этого материала лежит глина и шамот. Изделие нуждается в правильном обжиге, так как именно от этого этапа зависит степень его огнестойкости.

Внимание! Для печей желательно применять блоки первого сорта, так как они способны удерживать тепло.

Далее речь пойдет о видах кирпича из глины и шамота.

ШБ-5

Внешне такой блок выглядит как прямоугольник золотистого цвета. Характеристики:

1. Содержание оксида алюминия – 28%.
2. Не деформируется при воздействии высоких температур.
3. Показатель огнеупорности – 1650 градусов по Цельсию.

ША-8

ШК применяется в частном и промышленном строительстве. Он отличается повышенным содержанием оксида алюминия, а также высокой степенью огнестойкости. Материал используется при возведении печей и дымоходов.

Характеристики:

1. Содержание оксида алюминия – 30%.
2. Показатель огнеупорности – 1690 градусов по Цельсию.
3. Размягчается при температуре – более 1300 градусов по Цельсию.

ША-6

Используется при строительстве тепловых агрегатов, которые эксплуатируются при температуре до 1690 градусов по Цельсию. Характеристики:

1. Масса – 3,4 кг.
2. Стоимость – от 30 руб. за штуку.
3. Не деформируется при воздействии высоких температур.

ША-5

Для кладки такого кирпича нужно использовать специальную огнеупорную смесь. Она продается в строительных магазинах.

Характеристики:

1. Масса – 3,4 кг.
2. Размягчается при температуре – более 1300 градусов по Цельсию.

При выборе ШК нужно обращать внимание на его размер. Именно от этого показателя зависит качество кладки, а также долговечность конструкции.

Внимание! При выполнении кладки не допускайте неплотного прилегания блоков, это отрицательно сказывается на прочности печки.

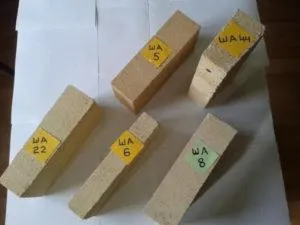

Маркировка и условные обозначения

О характеристиках, которыми должны обладать шамотные изделия, говорится в действующих технических документах. В частности, речь идет о ГОСТ 8691-73. Еще необходимо соблюдать требования, которые прописаны в ГОСТ 390-96.

Чтобы иметь возможность классифицировать блоки, используется определенная маркировка. Она отражает основные характеристики изделия.

Маркировка содержит как цифры, так и буквы:

1. В самом начале проставляется буква «Ш». Она говорит о том, что в основе блока лежит шамот.
2. Вторая буква обозначает класс, к которому принадлежит жаростойкий блок. Согласно действующим техническим документам, их всего три (см. таблицу ниже).

Внимание! Если в маркировке нет второй буквы, то это говорит о том, что изготовление ШК осуществлялось не по ГОСТу, а по техническим условиям (ТУ).

1. Цифра, которая идет вслед за буквами, обозначает размеры блока.
2. Последние буквы – аббревиатура производителя.

Внимание! ШК класса А способен выдержать температуру до 1350 градусов по Цельсию, класса Б – до 1400.

Если на изделии есть отметка о ГОСТе, то это говорит о том, что материал обладает целостностью и прочностью.

Технические характеристики

Шамотный кирпич обладает жаростойкостью. Его используют при кладке печей, которые эксплуатируются при температуре до 1300 градусов по Цельсию. Изделие не разрушается при множественных нагревах и охлаждениях. Более того, материал не поддается коррозии.

При строительстве печки или камина используются ШК, которые обладают различными свойствами. В качестве основы берется прямой огнеупорный блок. Высокотемпературные зоны конструируют из красного глиняного кирпича.

Технические характеристики ШК указаны в таблице:

Показатель	Значение	Описание
Удельный вес	1900 кг/м3	Показателем руководствуются при расчете статической нагрузки на конструкцию
Температурный диапазон	1100 – 1800 градусов по Цельсию	Позволяет рассчитать средний срок эксплуатации
Прочность	75 – 250	Позволяет определить допускаемые статические нагрузки при сжатии
Пористость	До 85%	Характеристика влияет на удельный вес огнеупорного кирпича

Размеры шамотного

Для кладки печей используются материалы, которые не теряют своих свойств при воздействии высоких температур. Еще изделие должно отличаться антикоррозийными характеристиками.

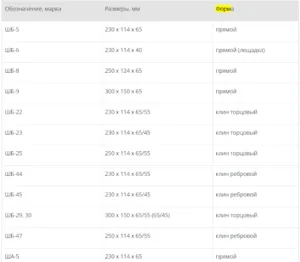

ГОСТом определены размеры ШК для печи, камина:

1. Жаростойкий блок должен быть размером 250х123х65 мм.
2. Размеры красного огнеупорного блока – 250х120х65 мм.

Изучив показатели, можно понять, что блоки отличаются исключительно по ширине. Что качается длины и высоты, то она идентичная.

Варианты

Форма кирпича бывает:

• стандартной (прямоугольник);
• трапециевидной;
• клиновидной;
• арочной.

Вес

Сколько весит огнеупорный кирпич? Чтобы ответить на этот вопрос, необходимо изучить действующую техническую документацию.

Внимание! Вес блоков различается, так как все они обладают разной степенью пористости.

Требования

Допустимая масса по стандартам составляет 3,7 кг. На вес напрямую влияют следующие факторы:

• плотность;
• пористость.

По ГОСТу

По ГОСТу изделия могут весить от 2,8 до 3,7 кг.

По ТУ

Блоки, которые изготавливались по ТУ, могут весить до 4,5 кг.

Важность

Вес ШК – немаловажная характеристика. От этого параметра зависит величина нагрузки на основание конструкции.

Различия по маркам

При выборе ШК не нужно использовать сложные формулы для расчета. Достаточно знать марку продукта. Так, изделие категории ШБ-5 весит 3,5 кг. Его применяют при возведении каминов и мангалов. Шамот ША-5 весит 3,4 кг. Его используют для индивидуального жилого строительства.

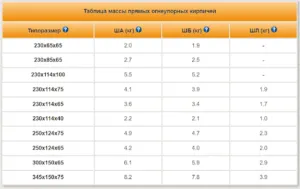

Для прямых огнеупорных кирпичей

Для полуторных огнеупорных кирпичей

Для трехчетвертных огнеупорных кирпичей

Расчеты

Использование строительных материалов осуществляется при учете нагрузки, которая создается на основание. Поэтому вес шамотного кирпича подлежит контролю.

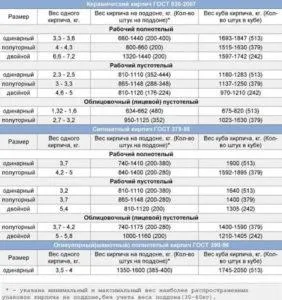

Масса при укладке на поддон

Согласно ГОСТ 390-96, масса ШК, укладываемого на 1 поддон, составляет от 1350 до 1600 кг.

Пример

Параметры расчетов:

• высота конструкции – 2400 мм;
• высота каждого ряда – 70 мм.

От запланированной высоты необходимо отнять 300 мм на «разделку». Исходя из представленных параметров, остается 30 рядов кладки. Умножаем полученное значение на 2/3 – остается 20 рядов. Итог: для строительства необходимо 480 блоков + 50 на «разделку».

Основные моменты

1. В основе шамотного кирпича лежит измельченный высушенный шамотный порошок. Его концентрация в смеси может достигать 70%.
2. Если подержать ШК в печке недостаточно долго, то в процессе эксплуатации он будет хорошо удерживать внутри себя влагу.
3. Шамотный блок применяется при изготовлении оболочек, которые способны не только защитить конструкцию от разрушений, но и изолировать открытый огонь.
4. Все огнеупорные изделия подвергаются обжигу на стадии производства. Шамотный кирпич – не исключение.
5. При выполнении кладки не допускайте неплотного прилегания кирпичей, это отрицательно сказывается на прочности печки.
6. Для кладки печей используются материалы, которые не теряют своих свойств при воздействии высоких температур. Также изделие должно обладать антикоррозийными характеристиками.
7. Вес ШК различается, так как все они обладают разной степенью пористости.
8. Чтобы иметь возможность классифицировать ШК, используется определенная маркировка. Она отражает основные характеристики изделия.
9. Использование строительных материалов осуществляется при учете нагрузки, которая создается на основание.
10. Шамотный кирпич класса А способен выдержать температуру до 1350 градусов по Цельсию, класса Б – до 1400.
11. Чем легче блок, тем меньшее давление оказывается на фундамент.
12. При выборе ШК не нужно использовать сложные формулы для расчета. Достаточно знать марку продукта.

Ответы на часто задаваемые вопросы

• Какие правила нужно соблюдать при кладке жаростойкого ШК?

Перечень правил:

1. Кладка осуществляется без клеящего состава «на сухую».
2. Излишки раствора удаляются сразу после подгонки блока.
3. Укладка осуществляется в шахматном порядке. Это обеспечивает прочность конструкции.
4. Швы должны быть полностью заделаны. Если проигнорировать это требование, то очень быстро образуются трещины.
5. Резать блоки лучше болгаркой, которая оснащена алмазным пильным диском.
6. Готовая конструкция не требует дополнительной обработки.

Если учесть все перечисленные правила, то печь прослужит долго.

• Какой раствор использовать при кладке?

Технология работы с шамотным кирпичом отличается от обычной кладки. В первом случае нужно использовать особый раствор, который обладает огнеупорными свойствами. Такая смесь сможет выдержать воздействие высоких температур.

В основе огнеупорного раствора лежит шамотный мертель. Это смесь, имеющая следующий состав: глина, цемент, шамотный песок.

Внимание! Если берется готовая смесь, то нужно использовать чистую воду с минимальным количеством солей.

Порядок приготовления раствора:

1. Сухая смесь разбавляется водой.
2. Раствор перемешивается до получения густой консистенции.
3. Составу нужно дать «отдохнуть».
4. По истечении одного часа раствор снова перемешивается.
5. Можно приступать к работе.

Внимание! Для замешивания раствора можно воспользоваться миксером или дрелью со специальной насадкой.

• Как выбрать ШК?

Перед покупкой потребуйте у продавца сертификаты качества на изделие. Их наличие подтверждает тот факт, что материал соответствует ГОСТ.

При выборе шамота нужно обратить внимание на следующие характеристики:

1. Размеры. Популярные марки: ШБ-8 и ШБ-5. Для первой предусмотрены следующие габариты – 250мм х 124мм х 65мм, для второй – 230мм х 114мм х 65мм.
2. Форма. В магазинах можно найти блоки различной формы – клиновидной, прямоугольной и т.д. Это очень удобно, так как изделие не нужно резать.
3. Пористость. Этот параметр влияет на теплопроводность кирпича. Например, чем пористей изделие, тем оно легче.
4. Вес. Для каждой марки ШК характерен свой показатель массы. Так как материал пористый, он не очень тяжелый.

Внимание! Чем легче кирпич, тем меньшее давление оказывается на фундамент.

Если с выбором изделия возникнут проблемы, то можно попросить помощи у консультанта.

• Какие инструменты потребуются для кладки ШК?

Необходимо иметь следующие инструменты:

• Мастерок. Главное приспособление при любой кладке. С помощью этого инструмента раствор наносится на ШК. Заменить мастерок можно кельмой.
• Молоток каменщика. Применяется для стесывания ненужных частей кирпича.
• Отвес. Приспособление позволяет контролировать, чтобы вертикаль была по уровню.
• Строительный уровень.
• Болгарка. С помощью этого инструмента можно обрезать блок.
• Миксер или дрель с насадкой. Используются на стадии замешивания раствора.

Если есть все перечисленные приспособления, то можно приступать к кладке.

• Как правильно класть ШК?

Технология возведения печей и каминов состоит из двух основных стадий:

• подготовительные работы;
• кладка.

На стадии подготовки осуществляется разметка стен и углов. Также замешивается раствор, который можно либо купить в магазине, либо сделать самостоятельно. Во втором случае нужны следующие материалы: техническая вода, шамотный песок, порошкообразная глина.

При кладке внимание уделяется расшивке швов. Если допустить ошибки на данном этапе, то это приведет к растрескиванию конструкции.

Внимание! Теплоемкость растрескавшегося камина существенно снижается.

• Чем резать ШК?

Для изготовления шамотных блоков используются камнерезные станки. Они обеспечивают качественную резку, предотвращая образование шамотной пыли.

Если кладка осуществляется в домашних условиях, то рекомендуется поместить блок в холодную воду на 20 минут, а уже потом приступать к резке при помощи болгарки. Использовать можно как абразивный, так и алмазный диск.

Внимание! Изделие помещается в воду для того, чтобы при резке не образовывалась пыль.

• Какими ШК бывают по химическому составу?

Физические свойства материала зависят от того, какая глина использовалась при его изготовлении. По химическому составу изделия бывают:

1. Основными. В составе такого блока лежит шамотная глина, обладающая огнеупорными свойствами. В качестве наполнителя берется графитовый и коксовый порошок. Изделие используется для облицовки печей, в которых выплавляется бессемеровская сталь.
2. Углеродистыми. Из названия можно понять, что в основе блока лежит углерод. Изделия используются для футеровки доменных печей.
3. Кварцевыми. В состав материала входит оксид кремния. Это увеличивает показатель жаростойкости ШК. Однако кварцевые блоки имеют существенный недостаток – разрушаются при контакте с щелочной средой.
4. Глиноземными. В состав материала входит окись алюминия. Такой кирпич выдерживает высокие температуры: до 1300 градусов по Цельсию. Более того, изделие не боится частых перепадов температур.

Внимание! Глиноземный блок используют в частном строительстве для укладки бытовых печей и каминов.

Заключение

Из статьи мы выяснили, сколько весит шамотный кирпич огнеупорный. Этому параметру придается большое значение, так как от него зависит величина нагрузки на основание конструкции.

Какой кирпич можно использовать в парилке?

При строительстве бани или парной комнаты необходимо использовать кирпич, который имеет высокую теплоизоляционную способность и устойчив к высокой температуре. Например, кирпич из керамического глиняного сырья, глиняный перфорированный кирпич, шамотный кирпич, кирпич из керамических пород и т.д.

Однако, в парной комнате не стоит использовать кирпич из красной глины, так как он может обладать повышенной влагопоглощающей способностью, что может привести к скоплению влаги и появлению плесени. Также не рекомендуется использовать кирпич из газобетона, так как он может быстро разрушиться при высоких температурах.
