Уменьшение расходов на электроэнергию и использование резервных источников энергии на даче может быть достигнуто, создавая ветрогенератор своими руками. Покупка готового ветрогенератора экономически оправдана только в случае отсутствия возможности подключения к электросети. Иногда стоимость оборудования и его технического обслуживания выше, чем стоимость электроэнергии, которую вы приобретете у энергосбытовой компании в течение ближайших лет.

Содержание:

Ветрогенератор своими руками: фото, чертежи и видео изготовления
Ветрогенератор своими руками: фото, чертежи и видео изготовления

Ветрогенератор, собранный с использованием некоторых деталей, сделанных своими руками, может оказаться в несколько раз дешевле, готового комплекта. Если вы серьезно решили сделать свой загородный дом энергонезависимым, при этом не хотите никому переплачивать – самодельный ветрогенератор – правильное решение.

Мощность ветрогенератора

Ветрогенератор своими руками: фото, чертежи и видео изготовления

Прежде чем приступать к работе, надо определиться, есть ли реальная необходимость в мощном ветрогенераторе, например, для приготовления пищи, использования электроинструмента, нагрева воды или отопления. Может быть вам достаточно подключить освещение, небольшой холодильник, телевизор, подзарядить телефон? В первом случае вам нужен ветряк мощностью от 2 до 6 кВт, а во втором, можно ограничиться в 1-1,5 кВт.

Ветрогенератор своими руками: фото, чертежи и видео изготовления

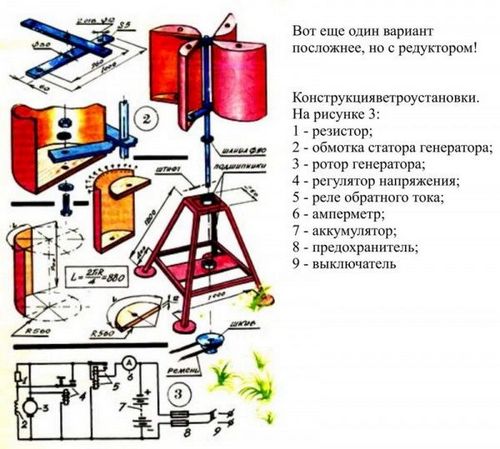

Также существуют горизонтальные и вертикальные ветрогенераторы. При вертикальном расположении оси можно использовать лопасти самой разнообразной формы, это могут быть плоские или выгнутые листы металла, вращающиеся на удлинителях. Существует вариант с одной скрученной лопастью. Сам генератор располагается у земли. Поскольку обороты лопастей невысокие, двигатель имеет большую массу и, соответственно, стоимость. Преимуществом вертикальной конструкции является простота и возможность работы при слабом ветре.

Ветрогенератор своими руками: фото, чертежи и видео изготовления

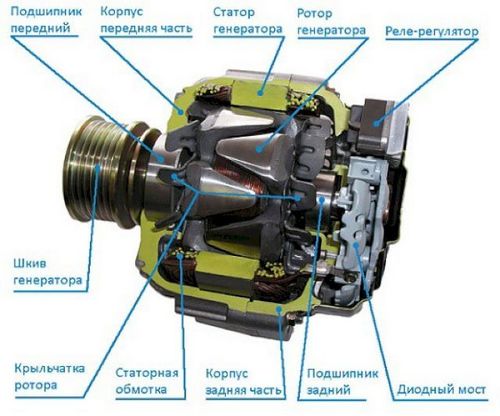

В этом обзоре будет рассмотрен вопрос, как сделать горизонтальный ветрогенератор своими руками. Для него можно использовать различные типы доступных генераторов и переделанные электродвигатели.

Конструкция ветрогенератора на 220В:

  1. Электрогенератор промышленного производства.
  2. Лопасти для ветрогенератора и поворотный механизм на мачте.
  3. Схема управления зарядкой аккумулятора.
  4. Соединительные провода.
  5. Установочная мачта.
  6. Растяжки.

Мы будем использовать двигатель постоянного тока от «беговой дорожки», он имеет параметры: 260V, 5A. Эффект генератора мы получим за счет обратимости магнитных полей данного типа электродвигателей.

Необходимые материалы и комплектующие

Ветрогенератор своими руками: фото, чертежи и видео изготовления

Все детали вы легко найдете в хозяйственных или строительных магазинах. Нам потребуется:

  • нарезная втулка нужного размера;
  • мост диодный, рассчитанный на ток 30-50A;
  • ПВХ трубка.
Ветрогенератор своими руками: фото, чертежи и видео изготовления
Ветрогенератор своими руками: фото, чертежи и видео изготовления

Хвостовик и корпус ветряка можно сделать из следующих материалов:

  • Стальная профильная труба 25 мм;
  • Маскирующий фланец;
  • Патрубки;
  • Болты;
  • Шайбы;
  • Саморезы;
  • Скотч.

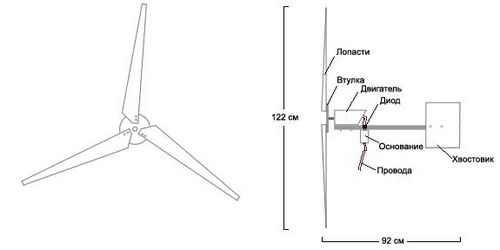

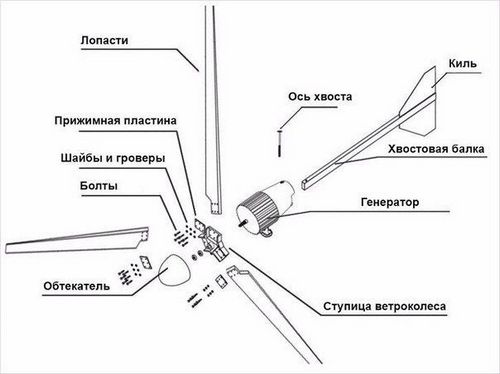

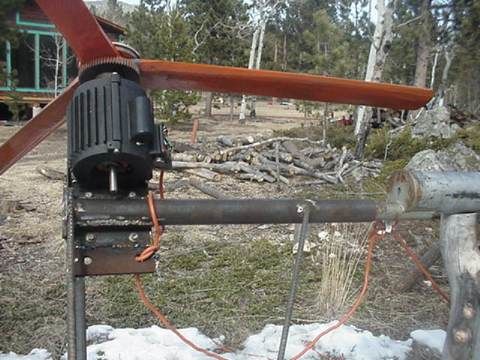

Сборка ветряного генератора согласно чертежам

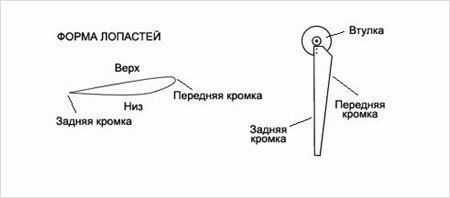

Лопасти ветряка можно изготовить из дюраля по приведенным чертежам. Деталь надо качественно зашкурить, при этом переднюю кромку сделать закругленной, а заднюю заточить. Для хвостовика подойдет кусок жести достаточной жесткости.

К электродвигателю закрепляем втулку, а на ее корпусе высверливаем три отверстия на равном расстоянии друг от друга. В них надо нарезать резьбу под болты.

Трубку ПВХ разрежем вдоль, и будем использовать в качестве уплотнителя между квадратной трубой и корпусом генератора.

Диодный мост также закрепим возле мотора с помощью саморезов.

Черный провод от двигателя подключим к плюсу диодного моста, а красный к минусу.

Хвостовик прикручиваем саморезами на противоположный конец трубы.

Лопасти соединяем с втулкой при помощи болтов, обязательно используем по две шайбы и гровер на каждый болт.

Втулку закручиваем на вал двигателя против часовой стрелки, удерживая ось пассатижами.

Патрубок приворачиваем к маскирующему фланцу при помощи газового ключа.

Надо обязательно найти точку равновесия на трубе с закрепленным двигателем и хвостовиком. По этой точке закрепляем конструкцию на мачту.

Все металлические детали, которые могут подвергнуться коррозии желательно покрыть качественной эмалью.

Ветрогенератор для частного дома стоит установить на некотором расстоянии от основных строений, мачту обязательно закрепить растяжками из стального троса. Высота зависит от возможной силы ветра, рельефа и искусственных препятствий, окружающих электростанцию.

Ветрогенератор своими руками: фото, чертежи и видео изготовления

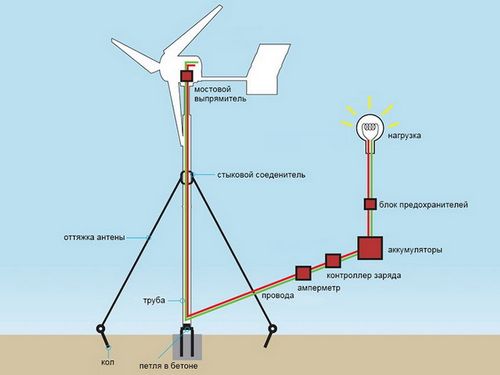

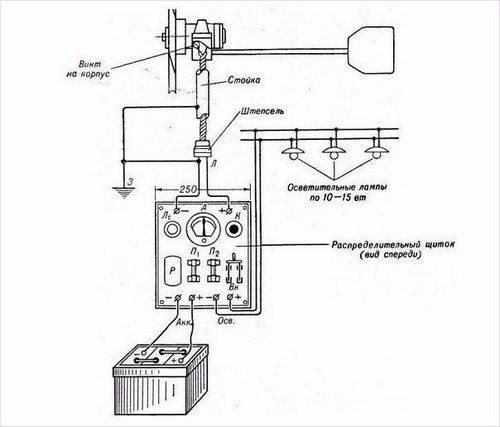

Электрический ток после диодного моста должен через контрольный амперметр поступать на электронную схему зарядки аккумулятора. Напрямую к такому генератору можно подключить маломощные лампы накаливания. Заряженные батареи выдают стабильное постоянное напряжение. Его рекомендуется использовать для освещения (галогенные лампы и светодиодные ленты), либо вывести на инвертор, чтобы получить 220В переменного тока и подключить любые бытовые приборы, мощность которых не превышает параметры инвертора.

Представленная фото и видео информация даст вам более наглядное представление о сборке ветрогенератора своими руками.

Видео изготовления ветрогенератора своими руками
