Видеонаблюдение своими руками: компоновка системы, установка, монтаж камер

Охрана квартиры, офиса или производственного помещения в заселенном районе может быть простой, но это дороже. Наладить систему видеонаблюдения в жилом доме или в используемом производственном помещении (например, хранилище или ферму) может быть простым, но это стоит денег. Установить систему видеонаблюдения на даче, удаленных полях/садах или временно не используемых производственных площадях — это сложно, дорого и сопряжено с трудностями.

Перед тем как устанавливать видеонаблюдение необходимо продумать где будут проходить ваши кабельные системы. Обратиться за помощью в проектировании СКС можно в компанию ЛК Сети. Специалисты этой компании могут не только осуществить проектирование, но так же монтаж, тестирование и сертификацию. Получить больше информации можно на сайте компании lkseti.ru.

Содержание:

• О готовых комплектах
• Совсем просто
  • Видео: простое виденаблюдение для квартиры своими руками
• Начинаются сложности
  • Против лома нет приема
  • С честным лицом и открытым забралом
  • И в дождь, и в грязь должна работать связь
  • Солдат спит, служба идет
• Кабель или эфир?
• Созрели вишни в саду у дяди Вани…
  • Интернет
  • Об IP адресе
  • LAN
• Сервер и система
  • О HDD
  • О UPS
• Камеры
  • Какие они бывают
    • Открытые
    • Скрытые
  • Выбор по параметрам
    • Разрешение
    • Матрица и фокус
    • Детектор движения
    • Светочувствительность и подсветка
    • Частота кадров
  • Видео о камерах для видеонаблюдения
• Усовершенствования простых камер
  • Оптика
  • Скафандр для вебки
• Размещение камер
• Монтаж системы
• Настройка
  • Камеры
  • Управляющие программы
    • Ivideon
    • WebcamXP
• Архив бы утрамбовать…
• Информация к размышлению
• Видео: видеонаблюдение своими руками дома или на даче

• Присмотр за квартирой без выезда – совсем просто и дешево.

О готовых комплектах

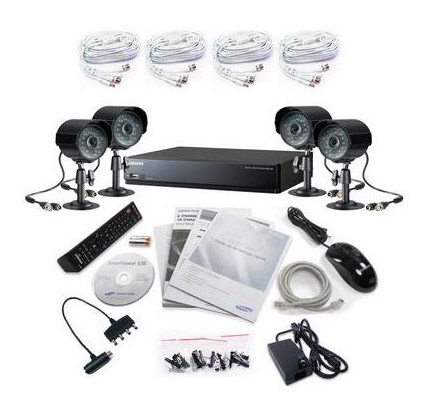

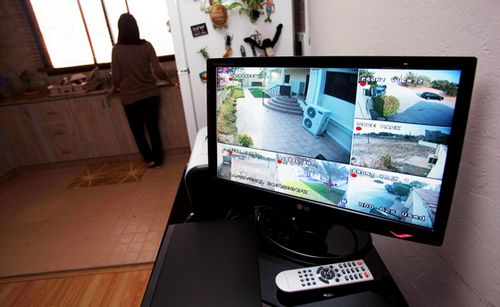

В интернете море разливанное предложений готовых комплектов видеонаблюдения, проводных или беспроводных. Что о них можно сказать, если считать все вполне надежными?

Во-первых, цены явно вздуты: комплект из одной камеры и видеорегистратора дешевле 15 000 руб. вряд ли найдется. Но одна камера, понятное дело, полного обзора не даст; для этого нужно их хотя бы 4-5. Такой комплект дешевле 35 000 руб. не купишь. Выходит, за каждую дополнительную камеру нужно выложить 20 000/(3-4) = (6667-5000) руб. А точно такая же отдельно стоит не более 2500 руб. Разница в 10 000 и более за пару дополнительных чипов в регистраторе – это уж чересчур. Лучше попытаться собрать самому.

Во-вторых, продавцы скромно умалчивают, что «беспроводное» в данном случае означает локальную связь камер с регистратором, а не собственный выход в интернет WAN (Worldwide Area Network; глобальная, или всемирная, информационная сеть, ГИС; LAN, Local Area Network – локальная информационная сеть, ЛИС). Да, в беспроводном видеонаблюдении регистратор может быть удален от камер, но насколько? Обещания в 10 или даже 30 км (!) – абсурд. Для радиуса зоны уверенного приема (ЗУП) в 10 км на МВ/ДМВ нужна мощность не менее 15 Вт, излучаемая антенной, поднятой не менее чем на 20-25 м над наивысшей точкой рельефа окружающей местности. Если даже допустить, что, благодаря каким-то невероятным ухищрениям технологии коробочка на батарейках и выдаст столько в антенну, то в широкую продажу ее не пустят – для такой дальнобойности нужна отдельная на каждое устройство лицензия Минсвязи и выделенная Частотнадзором частота. Поинтересуйтесь в крупных телекомпаниях, просто ли им получить разрешение на новый передатчик?

В-третьих, готовые наборы ПО для удаленного контроля по интернету не комплектуются и гарантии, что внедрить систему в инет получится, производители не дают. Либо сиди и все время смотри на монитор (который, кстати, должен поддерживать мультиэкранный режим), либо никакого контроля в реальном времени.

Общий вывод – бюджетное видеонаблюдение нужно делать самому из покупных вразнобой компонент, и самому же настраивать. Подводных камней на этом фарватере немало, так что плыть по нему придется путем извилистым. Ну что ж, пока – малый вперед!

Примечание: контроль офиса/склада/цеха/территории в нерабочее время в большом городе при разносе камер и регистратора более чем на 100-150 м весьма и весьма проблематичен из-за помех и легкости глушения такой системы. В сельской местности можно отнести контроль до 1 км, а работу глушилки сразу распознать и считать сигналом тревоги.

Совсем просто

Локальное видеонаблюдение в квартире может вовсе не потребовать никаких дополнительных затрат и быть организовано буквально в течение 3-10 мин. Что для этого нужно? Веб-камера (вебка), USB или беспроводная, да ноутбук или планшет. В продаже есть и смартфоны, понимающие вебку. Создание системы видеоприсмотра сводится к инсталляции вебки – и смотрите себе, мирно ли сопит носиком во сне ваш маленький или не шкодит ли любимая кошка.

Второй вариант – на случай, если ноут со встроенной вебкой, выход в инет через домашний Wi-Fi роутер и есть вторая точка выхода – тот же планшет или смартфон. Тут и покупать ничего не нужно – связываемся сами с собой как угодно, хотя бы через соцсеть или какую-то знакомку, и контролируем на здоровье.

Видео: простое виденаблюдение для квартиры своими руками

Начинаются сложности

Удаленная система наблюдения, совмещающая в себе контрольные и охранные функции, технически вполне реализуема своими силами, но организационно сложнее на порядки. По правде говоря, если бюджет позволяет, лучше заказать ее в лицензированной организации. Если же браться самому, то нужно владеть кое-какой информацией специального характера. Постараемся помочь читателю разобраться в этом вопросе. Начнем с организационных и морально-этических принципов, имеющих тем не менее, вполне конкретное техническое и денежное выражение.

Против лома нет приема

Самый простой способ избежать видеонаблюдения – вывести его из строя. Преступники не мудрствуют лукаво: камень из рогатки или шарик с краской из пейнтбольного ружья по камере – всего лишь мелкое хулиганство и материальный ущерб. Комок грязи или снежок по ее объективу вообще ненаказуемы; максимум – админпротокол. А путь свободен.

Принцип 1: врачу, исцелися сам, или главное – безопасность камер. Как ее обеспечить? Далее посмотрим.

С честным лицом и открытым забралом

Хороший пожарник – тот, который спит на службе. Почему? Потому, что у него нигде ничего не горит. Хороший сантехник – тот, который в дежурке забивает козла, а то и распивает бутылочку с коллегами. Почему? Потому, что у него все везде проходит по трубам как надо куда надо и нигде ничего не течет.

Хорошее видеонаблюдение – то, которое отвадит злоумышленника. Схватить злодея за шкирку и поволочь торжествующе в органы, может быть, и приятно. Но для общества полезнее, когда и он, и хозяин спокойно спят, не помышляя о криминале.

Принцип 2: организовать видеонаблюдение необходимо, исходя из абсолютного приоритета профилактики несанкционированного проникновения.

И в дождь, и в грязь должна работать связь

Преступники, если нужно, и помудрствовать могут, и умеют, а войны высоких технологий давно уже перешли из фантастики в быт. Те же производители охранных систем предлагают в широком ассортименте разные сканеры, антижучки, детекторы, глушилки и т.п. Цены – доступные. Во всяком случае, меньше стоимости урожая клубники или яблок с ухоженных 6 соток, не считая картошки и помидоров. И пользоваться можно неоднократно.

Принцип 3: основа надежности системы видеонаблюдения – надежные и защищенные каналы связи, как внутренние (между камерами и сервером), так и входящие/исходящие.

Солдат спит, служба идет

Вероятность вычислить и взять взломщика и вора спустя 12 час. после эпизода стремительно приближается к 0. Свыше 75% взломов и краж раскрываются в течение суток по совершении; потом – «глухарь». Но смотреть не отрываясь на дисплей невозможно, и зачем, к примеру, уезжать всей семьей в отпуск ради лишнего беспокойства?

Принцип 4: система видеонаблюдения должна быть спящей, т.е. должна уметь сама распознавать факт нарушения и давать тревогу.

Кабель или эфир?

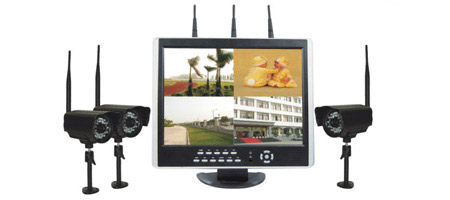

Беспроводное видеонаблюдение, бесспорно, экономит много денег на кабеле и земляных/строительных работах по его скрытой прокладке. Но оно же весьма уязвимо для глушения и просто радиопомех, которых в теперешнем эфире хоть отбавляй. Гарантий конфиденциальности информации тоже нет: кодер, способный выдержать современные инфоатаки, и остронаправленную антенну в камеру не встроишь.

Поэтому единственный, пожалуй, случай, когда беспроводное наблюдение оправдывает себя – внутренний контроль обширного помещения: многокомнатной квартиры, офиса, торгового зала. А как организовать наружное видеонаблюдение, не опутываясь паутиной проводов и не роя траншеи, мы далее разберемся.

Созрели вишни в саду у дяди Вани…

Олигархи для своих загородных резиденций сами видеонаблюдение не делают. А для рядового гражданина наиболее актуальны две задачи: присмотр за квартирой или небольшим офисом в отсутствие хозяев и контроль обстановки на даче. Вторая необходима не только безопасности ради – знать погоду там перед поездкой никак не помешает.

Вместе с тем, видеонаблюдение для дачи сложнее всего по всем статьям, включая труднодоступность в ненастье и ненадежность электроснабжения. Поэтому на нем мы остановимся подробнее; все прочее будет проще. Отдельные существенные для объектов охраны иного рода моменты будут отмечены особо.

Интернет

Локальное беспроводное видеонаблюдение, как уже указано, с дачи до городского дома не дотянется, да и в городе будет более-менее надежно работать лишь в пределах не очень большого объекта. В городе организовать удаленный контроль по интернету сравнительно просто: выход в него на объекте, как правило, уже есть. Нужно только проверить его пропускную способность (см. ниже), перейти, если потребуется, на более дорогой тарифный план для ее увеличения и настроить всю систему; об этом мы тоже поговорим.

Но на дачу оптику, витую пару или коаксиал протянуть нереально, а перебить протянутые элементарно просто. Фактически единственная возможность организовать видеонаблюдение через интернет для дачи – 3G модем или другой мобильный (эфирный) интернет (EDGE, GPRS). Однако такие системы, мягко говоря, избытком пропускной способности не страдают при любых заявленных характеристиках. И гарантий ее никакой провайдер не даст: эфир же – погода, помехи, условия прохождения радиоволн.

Вместе с тем, как будет показано ниже, интернет-канал для видеонаблюдения должен стабильно обеспечивать пропускную способность около 1 Мбит/с. Как ее проверить на месте? Подручных есть 4 способа:

1. Скачать программу тестирования интернета на скорость и прокачать ею канал с места. Источников бесплатных программ сколько угодно, хотя бы speedtest.net. Результат далеко не всегда отражает действительность, поэтому лучше проверить несколько раз в часы пик интернета разными программами. И нужно будет указать или показать на карте хост приемника информации; до домашнего компьютера тестирование не проводится.
2. Скачать фильм торрент-трекером и наблюдать, какую он покажет скорость закачки. Способ хорош тем, что дает реальную скорость передачи сплошного потока видео и аудио до экрана, а это нам и нужно. Однако трекер может показать не скорость соединения, а скорость отдачи источника, поэтому качать нужно файлы, которые отдают не менее 10-12 сидов (обладателей их, осуществляющих раздачу).
3. Пообщаться со знакомыми по скайпу с вебкой, настроенной на 25-30 FPS (frames per second), 25-30 кадров в секунду. Если звук с картинкой проходят, лишь изредка подхрипывая или ненадолго (до 2-3 с) рассыпаясь на квадратики, подключение по скорости пройдет.
4. Поиграть часа 3-4 в World Of Tanks онлайн. По 3G это редко удается, но, если уж получается – канал отличный.

Непременное условие тестирования – его нужно производить на объекте и с устройства (сервера системы), к которому будут в дальнейшем подключены камеры. Для дачи это может быть нетбук с 3G модемом. Понятное дело, что придется купить у провайдера еще одну точку входа и вносить за нее абонплату. Если объект постоянно обитаемый и инет уже есть, этот расход, разумеется, отпадает.

Об IP адресе

IP (Internet Protocol Address) точки входа с объекта должен быть фиксированным. Если IP абонента плавающий, то настроить программу управления наблюдением, в т.ч. и передачу картинок владельцу, весьма и весьма проблематично, даже если сервер системы имеет функцию DDNS (которую специалисты непочтительно, но метко называют веб-мордой). А самый популярный бесплатный софт IVIDEON, о котором речь еще пойдет, понимает только фиксированный IP.

Узнать, фиксирован ли ваш IP, очень просто: в Яндексе в строке поиска набрать, без кавычек, «IP адрес». Если IP фиксирован, то первым результатом он и будет, напр. 96.222.76.190 IPv6. Запишите его – он еще понадобится.

Если эфирный модем простой, похожий на флешку, IP наверняка плавающий. Фиксированный IP провайдеры дают контрактным абонентам с прошитыми провайдером модемами. Чтобы включиться на контракт, придется предъявить паспорт и заключить договор, но зато вы получите массу преимуществ; в частности – уменьшенную абонплату и набегающие со временем льготы.

Примечание: в контракте, в зависимости от тарифного плана, указывается максимальная скорость канала. Учтите – это максимум, который по эфиру гарантировать физически невозможно. К примеру, если вы выбрали тариф на 64 кбит/с, то больше и не будет даже до рождения Фарадея, Максвелла, Герца и Попова. Но трафик на 1 Мбит/с в зависимости от условий приема может упасть до тех же 64 кбит/с, и провайдер тут не виноват.

LAN

Второй скользкий момент – выход в инет абонентов локальной сети. Предусмотрен ли он тарифным планом или контрактом? Дело в том, что видеонаблюдение проще всего организовать при помощи камер D-Link, но у каждой из них будет свой IP. А, к примеру, в сети PeopleNet хост понимает только IP зарегистрированного модема. Чтобы посмотреть видео с камеры издали, его нужно записать на HDD сервера системы, а уж оттуда стянуть по инету любым другим возможным способом. Популярные доступные программы управления наблюдением делать это не позволяют.

С плавающим IP такая проблема не возникнет в принципе, но будут другие, о которых уже сказано. Поэтому, планируя установку видеонаблюдения, обязательно выясните у своего провайдера, не придется ли за каждую камеру вносить отдельную абонплату и вообще, будет ли хост работать с D-Link.

Сервер и система

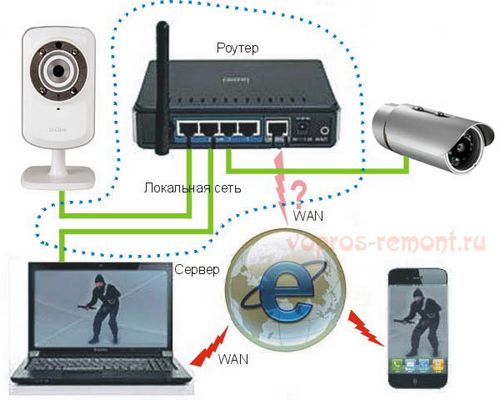

Структурная схема удаленного видеонаблюдения

Простое видеонаблюдение собирается по структурной схеме, приведенной на рисунке. При выполнении некоторых мер, описанных ниже, в качестве сервера подойдет любой нетбук или подержанный компьютер. Хотите еще проще? Да, возможно. Но для себя, а не от воров.

Если на сервере есть хотя бы 6 USB портов (один – для мышки), то и камеры можно взять USB и обойтись без локальной сети. Как самую дешевую вебку сделать всепогодной и антивандальной, будет описано далее. Но! USB соединение плохо защищено от помех, и длина кабеля со всеми изворотам не может быть более 15-20 м. USB-2 на максимальной скорости 2 Мбит/с работоспособно, по ТУ, при длине кабеля до 5 м. И доступные управляющие софты рассчитаны на IP-камеры.

К слову, IP-камера вовсе не значит, что она сама по себе выходит в инет и передает картинку хозяину. IP-камеры имеют IP- и MAC-адреса (MAC-адрес – физический идентификатор устройства в сети), но для выхода в инет им, как и всем, необходим провайдер и хост. И модем, если инет мобильный. К примеру, если есть 8 IP-камер, то, чтобы снять картинки со всех них непосредственно по проводному инету, нужно купить 8 точек выхода и вносить восьмикратную абонплату.

Роутер может быть любым. Сложный маршрутизатор не нужен, подойдет самый простой коммуникатор (свич, хаб). Эфирный порт нужен, если в системе есть беспроводные камеры.

Современные роутеры – это, фактически, вполне приличные компьютеры, к которым, для настройки, к примеру, можно подключить дисплей, клавиатуру, мышку. Есть у них и собственный WAN. Однако компьютеры они специализированные; установить на такой и настроить программу управления системой если и можно, то опытному специалисту. ОС, кстати, чаще всего Linux. Так что вся система обойдется гораздо дешевле, если для сервера взять дешевый б/у комп и простой дешевый хаб.

О HDD

Читатель, компьютерно грамотный и въедливый, может язвительно спросить: а, простите, архив-то где храниться будет? Настроить сервер на передачу всех картинок сразу хозяину сложно, и мобильный инет такой поток постоянно точно не потянет. А тогда какой же винт нужен на локальном сервере? На нетбуках и б/у таких не бывает.

Между прочим, бывают. При 8 FPS с 5 камер на 600 TVL (см. далее) за неделю при активности кадра 50% набегает около 10 ГБ архива данных. Жесткий диск на 120 ГБ не считался редкостью и 8 лет тому назад, а теперь? И если хранить архив, как говорится, весь сплошняком и не глядя, то раз в неделю придется покупать аж 2 DVD болванки. Если же не лениться просматривать в ускоренном режиме и пропалывать, то 4-мя DVD в год под архив обойтись вполне реально.

Примечание: активность кадра – отношение количества изменившихся на новом кадре пикселов к их общему количеству, считая по «сырой картинке», карте битов. Размер сжатого видео от активности кадра зависит очень сильно. Только не ищите аналога с JPEG: в потоке видео полностью передается лишь каждая 15-я картинка (сжатая хотя бы тем же JPEG), а для промежуточных кадров – параметры их изменения относительно опорных. Если в кадре дядька с мешком и топором медленно крадется по колышущейся от ветерка траве, активность кадра будет 20-30%.

О UPS

Нужен ли для такой системы UPS? Вопрос, казалось бы, праздный – ведь без электричества ничего и не увидишь. Верно, но для неотапливаемой дачи есть нюанс: зимой, на морозе, аккумулятор UPS мгновенно засульфатируется и полностью выйдет из строя. Да и прочему оборудованию, если оно непрофессиональное, минус в плюс не пойдет. Так что, по окончании сбора урожая, когда воровать уже нечего, всю технику лучше отвезти домой до весны.

Камеры

Итак, считаем, что вопросы выхода в интернет решены, более-менее надежный канал связи у нас есть. Установка видеонаблюдения начнется с выбора камер и разработки схемы их размещения; эти вопросы тесно взаимосвязаны. От них зависит и все остальное, поэтому хаб, прокладку кабелей, обжимку разъемов, монтаж и настройку системы отложим на потом.

Какие они бывают

Камеры видеонаблюдения делятся на две большие категории – открытые и скрытые. Имея в виду преимущественно профилактическое назначение системы, предпочтение следует отдать открытым, они и дешевле. Но в некоторых случаях могут понадобиться и скрытые, поэтому рассмотрим те и другие.

Открытые

Основные виды открытых камер показаны на рисунке. Первая слева – консольная беспроводная; такие бывают и проводные. Самые дешевые, предназначены для фиксированного обзора внутри помещений. Проводную консольную камеру несложно самому сделать антивандальной и приспособить для наружки, о чем будет сказано.

Открытые камеры видеонаблюдения

Следующая – наружная с жестким креплением. Как правило, такие стоят дорого и снабжаются инфракрасной подсветкой, зум-объективом, встроенным детектором движения с распознаванием образов, средствами защиты от глушения. Стоят дорого, и увлекаться ими для себя не нужно: применение таких камер оправдано для контроля очень больших пространств и зон внимания снаружи от периметра.

Третья слева – внутренняя позиционируемая полноповоротная (PTZ). Довольно дороги, но одна такая, закрепленная на потолке, для полного обзора комнаты заменяет 4 консольных. Если те не усовершенствованы своими руками, как будет описано далее.

Последняя – купольная всепогодная антивандальная. Помимо полного набора функций наружной камеры и PTZ, описанного выше, такие чаще всего снабжаются еще и автономной системой позиционирования, позволяющей осуществлять сканирование всей полусферы независимо от компьютера.

Стоят купольные камеры дорого, но по соотношению функциональность/цена не имеют себе равных. Хотя бы одну такую необходимо забить в бюджет системы, если планируется видеонаблюдение для дома или дачи.

Скрытые

Первая слева на рисунке – сверхминиатюрная. «Скрытость» вроде бы должна достигаться простым уменьшением размера, но специалисты, образно выражаясь, с двух сторон баррикады, такие не уважают: их легко обнаруживает неопытный, но внимательный и настороженный нарушитель при соответствующей психологической установке. Зашита от глушилок и антижучков чаще всего никакая. В общем, дорогие игрушки.

Скрытые камеры видеонаблюдения

Следующие три – маскируемые, под потолочный светильник, детектор движения и пожарный извещатель соответственно. Злодеи-профи над таким смеются и нередко, завершая визит, оставляют на них издевательские надписи вроде: «Хозяин, замени лампочку!» или «Мужик, я думал, ты умнее…»

Но для рабочего наблюдения в офисе или цехе маскируемые камеры, тем более, что среди них есть недорогие, подходят неплохо – они не так раздражают персонал, как бесстыдно пялящиеся «зырики».

И две последние – камеры потайные. Их замуровывают в стены, встраивают в подвесные потолки и т.п. В опытных руках потайные камеры – мощнейшее средство оперативной разработки. Много преступлений и тщательно оберегаемых секретов разоблачается с их помощью. Но профилактическая роль – нулевая, и стоят очень дорого, поэтому для домашнего видеонаблюдения не рекомендуются.

Выбор по параметрам

Разрешение

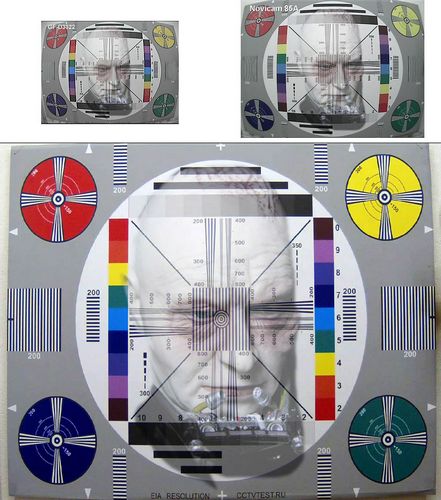

На рисунке показаны картинки с камер с разрешением 450 TVL (TelevisionLines), ТВ-строк, 600 TVL и растровая с матрицы в 2 Мрх. Разница в детализации и геометрии тестовой картинки бьет в глаза, но физиономию злодея из «Звездных войн» Дарта Вейдера опознать можно везде. И личность реального нарушителя тоже можно будет опознать, не пользуясь криминалистическими софтами.

Помимо цены, камеры малого разрешения для удаленного видеонаблюдения имеют еще одно огромное преимущество: требуется в разы или десятки раз меньшая пропускная способность канала связи и место под архив. В YourTube сюжет с такой камеры рейтинга не наберет, по подглядывание с последующим обнародованием – это уже не личная безопасность, а паранойя вкупе с УК.

Матрица и фокус

Если планируется круглогодичное уличное видеонаблюдение (сад/огород, частный дом, склад, производственная площадка и т.п.), то приобретает значение тип матрицы: CCD (Couple Charged Device, прибор с зарядовой связью, ПЗС) или CMOS (Complementary Metal-Oxide-Semiconductor, комплементарная металл-окисел-полупроводник, К-МОП). CCD дешевле, но для наружки не годятся: от нагрева прямым Солнцем летом сильно шумят, а от холодов зимой за 2-3 сезона деградируют.

Примечание: в спецификациях отечественных производителей К-МДП, металл-диэлектрик-полупроводник, это то же самое, что и К-МОП.

Альтернативные производители в спецификациях маскируют CCD аббревиатурами собственного приготовления, да еще и меняют из время от времени, поэтому в паспорте наружной камеры должно быть четко прописано: «Тип матрицы – CMOS».

Важен также размер матрицы по диагонали. Он выражается в долях дюйма: матрица 1/3 будет 25,4/3 = 8,47 мм, а 1/4 – 25,5/4 = 6,35 мм. По идее, чем больше матрица, тем шире ее динамический диапазон, расстояние по яркости от уровня шумов до уровня белого. Но тогда для получения того же угла обзора потребуется и большее фокусное расстояние объектива, а от этого падает глубина резкости. При большой матрице может потребоваться зум-объектив, а это не очень хорошо. Помимо дороговизны, важные для расследования детали фона могут оказаться смазанными.

Примечание: при одной и той же оптике по картинке с матрицы 1/3 на 450 TVL опознать субъекта легче, чем с матрицы 1/4 на 600 TVL.

Специалисты по поводу размера матриц ломали и ломают копья, но простому пользователю для себя достаточно знать следующее:

• Для обзора комнаты – матрица любая.
• Для периметра дома – пойдет любая CMOS.
• Для обзора придомовой территории со стен, см. ниже – CMOS 1/3 450-600 TVL.
• Для обзора участка с крыши – CMOS 1/3 на 600-800 TVL.

Картинки с предварительно подобранных камер нужно сравнить при покупке – камеры разных производителей по ее качеству существенно различаются. В спецификациях на камеры часто дают и фокусное расстояние объектива с глубиной резкости. Первое для указанных параметров будет в пределах 4-7 мм, а глубина резкости должна быть от 0,6-1,5 м до бесконечности. Для непрофессионального наблюдения объектив желателен с фиксированным фокусным расстоянием и постоянной наводкой на резкость. Фокусируемый зум-объектив и дорог, и не так надежен.

Детектор движения

Принцип детектора движения (ДД) прост: пока в кадре ничего не происходит, камера спит – ничего не снимает и не нагружает канал связи; он остается в распоряжении других камер, что-то заметивших. Использование камер с ДД позволяет снизить требования к связи или к тому же каналу подключить больше камер.

ДД сейчас снабжаются и простейшие дешевые камеры. Часто такие брать не советуют: мол, к чему ДД, если он не может отличить упомянутого злого дядьку от приблудного барбоса или набежавшей на Солнце тучки?

Очень даже к чему, и как раз потому, что замечает любые изменения. Барбос может вытоптать клумбу или нагадить, и от него нужно избавляться. Без фенологии (знания и учета природных явлений) нельзя организовать как рентабельное товарное хозяйство, так и существенное подспорье к собственному столу.

Пример: при просмотре архива замечено, что на даче был легкий заморозок, которого в городе, где всегда теплее, не отмечено. Значит, огурцы будут горчить, и лучше их собрать на корнишоны, чтобы не выбрасывать потом, а все-таки съесть или выгодно продать.

Что же касается офиса, то в помещении избыточная чувствительность к движению не помеха: в нерабочее время все, что может случиться, не нужно и должно быть отмечено.

Светочувствительность и подсветка

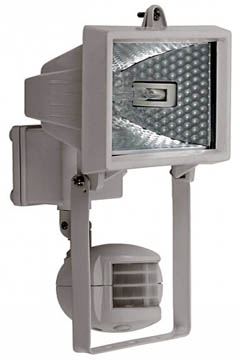

Галогенный прожектор с детектором движения

При повышении чувствительности камеры с 1 лк (сумеречная) до 0,1 лк (ночная) цена возрастает в несколько раз. То же самое – если камера оборудована ИК подсветкой. Нужно ли это? Лучше за часть разницы в цене купить галогенный прожектор с ДД (см. рис.), или отдельно ДД и к нему лампочку-экономку в наружном плафоне.

Помимо экономии, здесь для профилактики сыграет роль психология. Внезапно вспыхнувший яркий свет – недвусмысленный сигнал нарушителю: «Чувак, ты попалился! Делай ноги, пока не взяли!». Если же нарушитель вовсе «отмороженный» – наркоман, радикал определенного рода – то по светлой четкой картинке опознать его будет легче, чем по мутной и тусклой ИК.

Частота кадров

Для удаленного наблюдения нужно брать камеру с минимальной частотой кадров 8 FPS. Почему именно 8? Если по каналу связи прошла картинка с вебки при 25-30 FPS, то при 8 FPS он потянет 4-5 камер без звука, что достаточно для полного обзора.

С другой стороны, хорошо подготовленный спецагент реагирует на внезапный раздражитель (свет, к примеру, см. выше) за 0,15-0,2 с. 8 FPS дадут на каждый кадр 1/8 = 0,125 с, что быстрее, и нарушитель будет зафиксирован.

Видео о камерах для видеонаблюдения

Усовершенствования простых камер

Оптика

Видеокамера с расширяющей линзой

Взгляните на рисунок. На камеру наложена миносовая – (11-15) диоптрий линза для очков; она выделена несколько более насыщенным цветом. Такие продаются диаметром 70 мм, и на камере закрепляются охватывающими ее проволочными скобками, т.е. камеру не разбираем, и гарантия не теряется.

Что это дает? Угол обзора расширяется с 60 до 90-110 градусов. Одна такая камера в верхнем углу комнаты даст полный ее обзор, и не нужна дорогая купольная или 4 по углам, смотрящих наперекрест. Картинка, правда, от линзы еще больше поплывет, но мы ведь не фильм снимаем, а объект опознать все равно возможно будет.

При наружном размещении 4 самодельных «суперширика», установленных посередине стен, дадут полный обзор по кругу. Завершит систему купольная камера на крыше. Возле углов здания останутся небольшие мертвые зоны, но опытный преступник только вздохнет: «Близок локоть, да не укусишь!» Использовать их для проникновения невозможно.

Скафандр для вебки

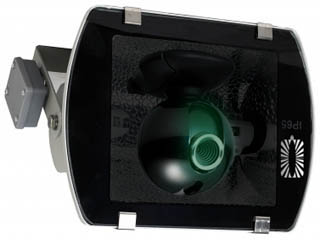

Антивандальная всепогодная веб-камера

Теперь взгляните на следующий рисунок. Сообразительный самодельщик взял да и засунул дешевенькую вебку Genius в корпус галогенного прожектора. Внутрь за рефлектор положил несколько мешочков силикагеля, чтобы конденсата не было, а кабельный ввод после подключения залил церезином.

Получилось вдвое дешевле самой дешевой наружной камеры, но стабильно работает от –17 (ниже не было) до +45 при нагреве прямым Солнцем. В жару, правда, заметно шумит, но разобрать картинку можно.

Камнем из рогатки или стрелой из спортивного лука стекло разбивается при попадании в пределах около 10 градусов от нормали; фактически – при прямом. Пуля из спортивной пневматической винтовки или револьвера под патрон Флобера при таком ракурсе оставляет на стекле щербинку, а при угле встречи более 30 градусов все вышеуказанные снаряды рикошетят. При подвеске на стене с наклоном, как описано ниже, рикошетит и пейнтбольный шарик при стрельбе из любой возможной позиции.

Размещение камер

Правильным размещением камер можно добиться экономии кабеля такой, что беспроводное наблюдение на участке в 12 соток становится ненужным. Основной принцип уже описан – 4 на стенах, купольная на крыше. Нужно еще определить высоту подвеса и угол наклона; это иллюстрирует рисунок.

Размещение камеры видеонаблюдения на стене

Слева – совсем плохо: большая мертвая зона под стеной, и зря тратим разрешение камеры на подглядывание за улицой. В центре – можно, но не нужно: мертвая зона остается, камера висит слишком низко, а выстрелом или броском из-за забора можно разбить стекло или объектив.

А вот справа – оптимум. Полный обзор, и швырок на повреждение возможен только из просматриваемого пространства.

Для обзора дачного участка стеновые камеры нужно разместить попарно с разным наклоном на концах конька крыши; очень хорошо, если крыша вальмовая. Картинка с дачных камер нужна почетче, чем с домовых – смотреть нужно довольно далеко. Но вся система в целом выйдет дешевле, и канал связи может быть послабее: дорогая купольная камера высокого разрешения на крыше уже не нужна.

Эти соображения справедливы, если угол обзора расширен, как описано выше, или изначально составляет 90 и более градусов. ДД со вспыхивающей подсветкой размещаются по стенам возле камер, или, для дачи, 2 под парами камер.

Монтаж системы

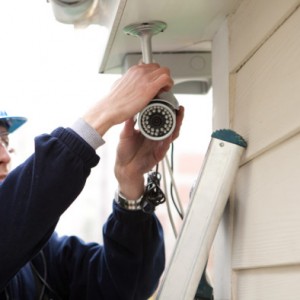

Монтаж видеонаблюдения по сравнению с другими электрокоммуникациями имеет существенные особенности:

• Кабель нужен комбинированный: коаксиал или витая пара в одной оболочке с жилами питания.
• К камерам на территории кабель прокладывают в траншее затянутым в трубу.
• Земляные работы ведут по возможности скрытно, пользуясь услугами вполне доверенных лиц; случайный дешевый забулдыга за пузырь или дозу сдаст не задумываясь, а темные личности между собой договариваются легко.
• Электропитание камер нужно брать от сервера системы; камера, включенная в ближайшую розетку – все равно что пароль, написанный на заборе.
• Сервер, хаб, UPS и прочее системное оборудование размещаются компактно в поле зрения одной из камер.

Настройка

Камеры

Камеры D-Link (кстати, их так называют по имени фирмы, впервые их разработавшей и выпустившей на рынок) комплектуются ПО с инструкцией по установке, поэтому опишем вкратце лишь существенное:

1. Собираем и настраиваем LAN; тут можно привлечь специалиста, секретов пока нет.
2. Выходим в интернет с сервера.
3. Подключаем к LAN ОДНУ камеру.
4. Устанавливаем ее ПО и запускаем.
5. Софт камеры сам ее найдет и выдаст ее IP и MAC.
6. На сервере в строку поиска любого браузера вводим полученный IP; откроется панель управления камерой, где можно будет, к примеру, настроить FPS, и увидеть картинку.
7. Точно так же инсталлируем остальные камеры по очереди.

Примечание: битрейт (скорость передачи значимой информации; Bit Rate) не трогаем или выставляем постоянный CBR, constant bit rate).

Далее настраиваем удаленный доступ. Это задача уже не для дилетанта, и ПО камеры недостаточно: нужно настроить через WAN-интерфейсы интернет-шлюз между сервером и получателем информации. Проще, к сожалению, нельзя – не будет конфиденциальности. Серьезные продавцы камер и провайдеры оказывают такую услугу; случайных копьютерных гуру привлекать не нужно. Но потом для пользователя все просто: на получателе в браузере набираем IP камеры и, через двоеточие – присвоенный при настройке номер ее порта; на экране откроется панель управления с картинкой.

Управляющие программы

D-Link обеспечивает высокую степень конфиденциальности и защищенности информации, но пользоваться им, как видим, сложно и хлопотно. Платные плагины к D-Link, упрощающие работу с системой, стоят также немало. Поэтому широкое распространение получили автономные программы управления камерами. Они позволяют получать картинку с любой камеры, с любой вебки в сети, хоть на смартфон, и записывать ее в архив.

Более всего распространены две: Ivideon и WebcamXP. Обе их можно скачать бесплатно и установить без затруднений, как и любой другой пользовательский софт. Нужно только знать IP камеры, о чем уже говорилось. Но разница между Ivideon и WebcamXP довольно существенна.

Ivideon

Абсолютно бесплатна; надежных источников раздачи и руководств по установке – море. Но позволяет только записывать видео в реальном времени с одной камеры. Есть плагины, позволяющие автоматически переключаться с камеры на камеру, но отмечено много глюков. В общем, очень хорошая программа для вебок, но для видеонаблюдения с полным обзором подходит неважно.

Примечание: Ivideon имеет ДД без распознавания. ДД камеры он не заменяет – обратной связи нет, движение определяется по принятым кадрам. Т.е., камеры никогда не спят и все время нагружают канал связи.

WebcamXP

В бесплатной версии на одну камеру позволяет регулировать скорость съемки; например, делать кадр раз в секунду, или через 0,5 с, или через 2 с и т.п. Многокамерная триал-версия дается бесплатно на 2 месяца, потом нужно платить. Позволяет планировать включение/выключение камер, можно настраивать кодек, задавать путь сохранения архива, скачивать издали по FTP и HTTP. Но работает только под WindowsXP и выше. Накладывает собственный логотип на изображение, что не всегда допустимо. В целом, для самодельного непрофессионального наблюдения – пока безальтернативный вариант.

Примечание: пытаться обмануть, попользовавшись триалом, а затем удалив и скачав заново – бесполезно.

Архив бы утрамбовать…

Самое слабое звено самодельного видеонаблюдения – его владелец. Просмотр и просеивание архива потребует не менее 3-4 часов еженедельно, и работа эта утомительна. Нет ли доступных софтов, которые сами бы прореживали архив?

К сожалению, программ, которые сами могли бы понять, что вам интересно и нужно, нет и пока не предвидится. Домашних, для рядовых пользователей, прореживателей архивов, как таковых, нет вообще. На домашний компьютер можно поставить ZoneMinder, но пользование этой программой требует наличия навыков программирования хотя бы среднего уровня.

Информация к размышлению

Размышлять будем о даче. И о других случаях, когда нужно видеонаблюдение с полным обзором по интернету. Как видим, начальные единовременные затраты составят около 10 000 руб, никак не менее, а затем по 400-600 руб./мес., или 4800-7200 ежегодно. Пользованию системой придется уделять немало времени и сил. А в случае чего – можно только наблюдать; объект далеко и мгновенно не доступен.

Поэтому, прежде чем браться за видеонаблюдение, подумаем хорошенько: а не скинуться ли всем миром, как в дачных товариществах издавна заведено, и не нанять ли сторожа с собачкой? Пусть он и не герой, но нападение на человека при исполнении или обученную и зарегистрированную служебную собаку – это уже не воровство с хулиганством. Это совсем другие статьи УК, и сроки другие. И преступники прекрасно это знают.

Видео: видеонаблюдение своими руками дома или на даче
