Виды батарей отопления — разновидности отопительных радиаторов, фото и видео примеры

На сегодняшний день на рынке можно найти разные отопительные устройства, которые различаются по характеристикам и внешнему виду. Чтобы увидеть, как выглядят современные радиаторы, можно просмотреть фото, и определиться, какие виды отопительных систем предпочтительнее в конкретных условиях. Отопительные приборы из чугуна уже используются более ста лет — они появились в начале прошлого столетия.

Содержание:

• Чугунные виды батарей отопления
• Стальные виды отопительных радиаторов
  • Виды стальных батарей
• Биметаллические батареи и их разновидности
• Алюминиевые радиаторы
• Рекомендации по выбору батарей отопления

Существуют такие виды батарей отопления:

• чугунные;
• стальные (металлические);
• алюминиевые;
• биметаллические (обычные и усиленные).

Чугунные виды батарей отопления

До сих пор они являются востребованными благодаря нескольким преимуществам:

• обладают устойчивостью к коррозии;
• имеют хорошую теплопроводность;
• выдерживают сильные скачки давления;
• в качестве теплоносителя может использоваться вода плохого качества;
• не требуют особого ухода и долговечны (служат более 50 лет);
• имеют доступную стоимость.

Чугунные радиаторы идеально подходят для многоквартирных домов с централизованной системой отопления, так как они не чувствительны к качеству теплоносителя и способны выдерживать большое давление (прочитайте также: «

Потери и перепад давления в системе отопления — решаем проблему

«).

К недостаткам чугунных батарей относятся:

• тепловая инертность (плохо поддаются регулированию температуры, поэтому автоматическое терморегулирование не дает нужного результата), это происходит из-за того, что чугун долго нагревается и столь же длительное время остывает;
• обладают большим весом – это не только усложняет монтаж, но и не позволяет их использовать на не капительных стенах;
• большой объем – внутри чугунных радиаторов помещается значительное количество теплоносителя. Как известно, чем меньше воды в системе отопления, тем быстрее ее можно нагреть.

Стальные виды отопительных радиаторов

Стальные панельные батареи имеют хорошую теплоотдачу, быстро нагреваются и остывают. Для поддержания постоянной температуры в помещении необходимо следить за регулярной подачей теплоносителя. Однако такая разновидность батарей отопления позволяет использовать

регуляторы температуры отопления для радиаторов

.

Поскольку они имеют низкую инерционность и быстро реагируют на температуру воды в системе, то появляется возможность контролировать прогрев помещения с помощью терморегуляторов. В зависимости от настроек, радиатор будет нагреваться или остывать. Именно благодаря этому качеству стальные батареи приобретают все большую популярность.

Главным их недостатком является подверженность коррозии, а долговечность приборов зависит от количества кислорода, растворенного в воде. Именно по этой причине стальные радиаторы используются исключительно в закрытых отопительных системах, в которых исключается контакт теплоносителя с воздухом – они обычно создаются в частных домах. Подверженность коррозии увеличивается, если слить воду из системы, поэтому недопустимо оставлять отопительные приборы пустыми на длительное время – в этом случае процесс образования ржавчины будет происходить стремительно.

Эксплуатационные характеристики (рабочее давление, максимальная температура теплоносителя) зависят от типа радиатора. Читайте также: «

Стальные радиаторы отопления: технические характеристики

«.

Виды стальных батарей

На рынке встречаются следующие виды отопительных радиаторов из стали: трубчатые, секционные и панельные.

Трубчатые батареи

являются самыми прочными. Они рассчитаны на давление в отопительной системе до 15 атмосфер – это довольно высокий показатель. Трубчатые радиаторы прекрасно подходят для обогрева помещений, поскольку имеют большую площадь поверхности и обеспечивают хорошую конвекцию.

Секционные батареи

в основном используют в частных домах с автономной системой отопления, поскольку они не способны выдерживать большое давление – максимально допустимый показатель составляет всего 6 атмосфер.

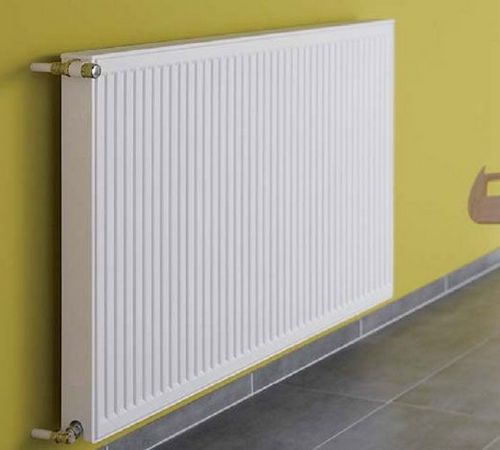

Панельные радиаторы

-конвекторы пользуются большой популярностью в развитых странах. Это недорогие, но высокоэффективные отопительные приборы. Большая часть моделей рассчитана на давление в 8-9 атмосфер и температуру теплоносителя в 110 градусов. Поскольку все стальные радиаторы вступают в химическую реакцию с кислородом в воде, а панельные еще и подвержены загрязнению, то в стояках и магистралях рекомендуется устанавливать фильтры по очистке теплоносителя.

Панельные батареи представляют собой емкость, сваренную из двух кусков металла, по которой течет вода. Панель нагревается и затем отдает тепло воздуху в помещении. Некоторые типы радиаторов имеют сзади гофрированный слой, привариваемый к панели. Он служит для увеличения площади теплообменника и повышения КПД батареи (прочитайте: «

Какие бывают типы батарей отопления — обзор и сравнение

«).

В настоящее время существуют такие виды батарей отопления в зависимости от количества панелей и гофрированных слоев:

• 10 тип – 1 одна нагревательная панель;
• 11 тип – 1 панель и 1 гофрированный слой;
• 12 (21) тип – 2 панели, между ними находится 1 гофрированный слой;
• 22 тип – 2 панели и два гофрированных слоя;
• 33 тип – 3 панели и три гофрированных слоя.

Также стальные радиаторы имеют разные размеры (ширину и высоту), что позволяет подобрать оптимальный вариант для любого помещения.

Биметаллические батареи и их разновидности

Такие радиаторы производятся из двух видов металла. Внутри находится стальной каркас, а снаружи – алюминий, придающий секции определенные очертания. В настоящее время биметаллические радиаторы являются самыми надежными и эффективными, поскольку они объединяют в себе лучшие качества стальных и алюминиевых отопительных приборов.

Благодаря стальному каркасу радиаторы можно устанавливать в любых отопительных системах – они способны выдерживать высокое давление (до 40-50 атмосфер). Внешний алюминиевый корпус хорошо отдает тепло помещению с помощью высокой теплоотдачи.

К преимуществам биметаллических радиаторов относятся:

• длительный срок службы;
• стойкость к агрессивным компонентам теплоносителя;
• небольшой объем теплоносителя в конструкции (особенно заметна разница в сравнении с чугунными радиаторами), что уменьшает затраты на обогрев.

Единственным существенным недостатком биметаллических батарей является их высокая стоимость. Но цена их оправданна, поскольку они безупречно служат в течение 20-25 лет.

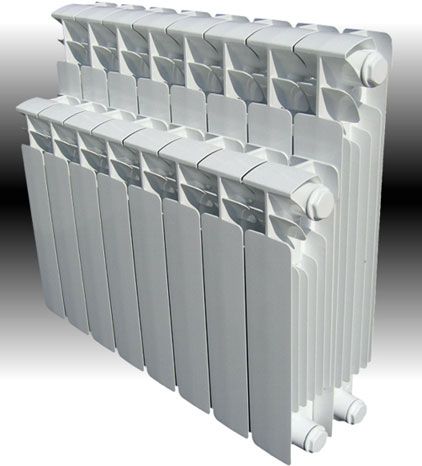

Алюминиевые радиаторы

Алюминиевые приборы имеют более высокую теплоотдачу, чем другие виды отопительных батарей. Также у них большая площадь проходного сечения. Благодаря этим особенностям, они обеспечивают быстрый прогрев помещения и дают возможность осуществлять регулирование температуры. Также они имеют небольшой вес.

Изготавливаются эти радиаторы из алюминиевого сплава и покрываются порошковой эмалью. Чаще всего их используют в частных домах с автономной системой отопления, поскольку они долго служат лишь при небольшом рабочем давлении и чистом теплоносителе. Для домов, подключенных к центральной магистрали, алюминиевые батареи не подходят из-за того, что в таких системах случаются резкие перепады давления. Алюминий – легкий материал, поэтому он может не выдержать высокого давления и просто лопнуть.

А вот для частных строений такие радиаторы подходят идеально. Чтобы в доме было уютно и тепло, а отопительные приборы прослужили долго, нужно лишь следить за чистотой теплоносителя и давлением в системе. Для поддержания комфортной температуры рекомендуется установить специальные терморегуляторы.

Если в качестве теплоносителя используется вода, то алюминиевые радиаторы нужно промывать раз в год проточной водой под давлением. С этим проблем не возникает, если система отопления была создана из пластмассовых труб с быстроразъемными соединениями. В этом случае радиатор легко снимается, моется и затем устанавливается обратно на свое место.

Алюминиевые батареи имеют прекрасный внешний вид. Передняя часть кажется безупречной, ровной и красивой. Несмотря на то, что во время отливки секции всегда возникают неровности, на готовом изделии они не видны. Если судить по внешнему виду, то может показаться, что батареи сделаны из пластика. Боковые стороны секций также ровно окрашены. Задняя и внутренняя часть покрываются в один тонкий слой, но поскольку состав имеет высокое качество, краска не облущивается и не сдирается.

Алюминиевые радиаторы могут отливаться из первичного или вторичного алюминия, эти изделия отличаются по цене. Отопительные приборы из первичного сырья более дорогие, но в то же время надежные и качественные. Также они безупречно гладкие. Батареи из вторичного алюминия менее долговечные, а проведя рукой по поверхности, можно ощутить бугорки и прочие неровности.

Основное отличие этих двух видов алюминиевых радиаторов заключается именно во внешнем виде, эксплуатационные характеристики практически идентичны.

Рекомендации по выбору батарей отопления

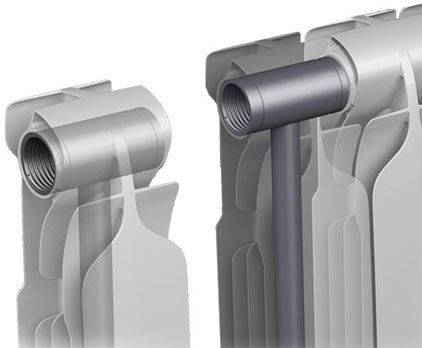

Внешне биметаллические радиаторы напоминают алюминиевые, отличить их трудно. Если нет определенных знаний, визуальные различия увидеть непросто. Однако что касается эксплуатационных характеристик, то биметаллические батареи гораздо лучше алюминиевых.

Эти радиаторы состоят из секций – их может быть от нескольких штук до пары десятков. Собираются и алюминиевые, и биметаллические изделия практически одинаково: секции соединяются между собой с помощью ниппеля с разной резьбой, а между ними для герметизации устанавливается прокладка. В том случае, если пришлось разобрать радиатор на секции, при повторном соединении не рекомендуется использовать старую прокладку – лучше установить новую, чтобы не возникли протечки (прочитайте также: «

Как и чем закрыть батареи отопления, декорировав их в комнате

«).

Самым лучшим радиатором в настоящее время является биметаллический. Он прочный и выдерживает большое давление, поэтому его можно устанавливать и в многоэтажных домах с централизованной системой отопления.

Что касается алюминиевых изделий, то их можно использовать далеко не всегда.

Не рекомендуется использовать их в тех случаях, если:

1. В системе отопления наблюдается высокое давление. Поскольку алюминий является хрупким металлом, при превышении максимально допустимого давления изделие может не выдержать и дать течь. По этой причине алюминиевые радиаторы не используются в многоэтажных домах, подключенных к центральной магистрали.
2. В качестве теплоносителя используются незамерзающие жидкости, которые несовместимы с алюминием. В случае контакта такого теплоносителя с данным металлом происходит химическая реакция, приводящая к разрушению отопительного прибора.
3. Котел имеет медный теплообменник. Медь и алюминий являются несовместимыми материалами, так как они образуют гальваническую пару, между которой возникает электрический ток, разрушающий оба элемента. Больше всего страдает алюминий, так как его ионы притягиваются к меди. В результате со временем стенки отопительного прибора станут тоньше и могут дать течь. Однако такой проблемы не возникнет, если при создании отопительной системы были использованы металлопластиковые или полипропиленовые трубы – в этом случае гальваническая пара не образуется.

Панельные стальные радиаторы используются исключительно в автономных системах отопления. Данные батареи можно использовать с любым теплоносителем и даже с медными теплообменниками. Стальные радиаторы довольно долговечны, но они подвержены образованию ржавчины.

Все разновидности радиаторов отопления обладают теми или иными достоинствами и недостатками, поэтому выбор зависит от конкретной ситуации. Что касается характеристики и условий эксплуатации, то лучшими являются биметаллические радиаторы, однако не каждая семья может позволить себе их купить.

Детально о видах батарей отопления на видео:
