Виды и способы монтажа армированных полипропиленовых труб
На чтение 4 мин Просмотров 9.2к. 05.12.2020
Армированные полипропиленовые трубы. Зачем применяется армирование полипропиленовых труб? Объяснение заключается в том, что полипропилен, как и любой другой вид пластика, при поддействии высокой температуры приобретает гибкость. В случае систем отопления, где температура может быть постоянно высокой, для предотвращения деформации и утечек необходимо использовать трубы с армированным слоем.
Армированные полипропиленовые трубы позволяют избежать негативных последствий, связанных с деформацией труб при эксплуатации в условиях повышенной температуры.
В начале истории использования полипропиленовых труб, их армировку производили при помощи алюминиевой фольги, которую располагали в верхнем слое трубы. Такие трубы производятся поэтапно. Первоначально экструзией изготавливают однородную полипропиленовую трубу. Затем в непрерывном процессе твёрдую наружную поверхность трубы плотно охватывают сплошной или перфорированной алюминиевой лентой, кольцевую форму которой придают обкатывающими роликами.
Существуют две технологии сварки алюминиевой ленты на трубе — внахлест и встык. Фиксация краёв ленты относительно друг друга производится ультразвуковой сваркой. Далее полученную трубную конструкцию вновь экструдируют (поверх алюминиевой оболочки наносят новый слой полипропилена).
Армированные полипропиленовые трубы преследует одну из главных целей, заключающуюся в резком снижении температурных удлинений термопластичной трубы, которые у однородных полипропиленовых труб проявляются в значительной мере.
Не случайно разработчики армированных полипропиленовых труб, добившись промышленной реализации такой армированной конструкции, называют её термином «стабильная». Под этим подразумевается малая зависимость изменения первоначальной длины трубы при её нагреве или охлаждении.
Коэффициент линейного теплового расширения α (мм/м С-1) для армированной алюминием PPR трубы α = 0,03.
Исходя из технологии раструбной сварки, при которой наружный диаметр трубы при нормальной температуре должен соответствовать внутреннему диаметру соединительной детали. Поскольку армированная алюминием труба имеет стенку на 2-3 мм толще, по сравнению с обыкновенной трубой, то перед сваркой необходимо удалить часть верхнего защитного слоя и фольги с помощью специального инструмента.
Необходимо это делать из-за того, что при производстве сварочных работ фольга будет мешать правильному нагреву и соединению свариваемых частей.

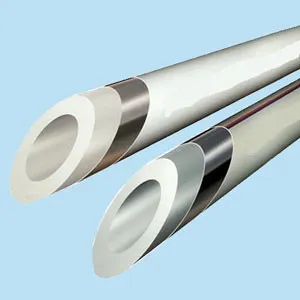

Армированные полипропиленовые трубы с классической армировкойНе так давно появился еще один вид трубы с алюминиевой армировкой, в которой армирующий слой находится внутри трубы между внутренним слоем сшитого полиэтилена и верхним слоем полипропилена. Считается, что такую трубу не нужно зачищать перед монтажом.
Но опыт использования таких труб показал, что при неправильной сварке трубы и фитинга, алюминиевый слой может оголиться и начать соприкасаться с теплоносителем. В этом случае гарантированно возникнет протечка трубы примерно через год. Поэтому рекомендуется такие трубы тоже зачищать, отличие только в том, что нужно использовать специальные зачистки, называемые торцевателем. Такой зачистной инструмент вырезает слой армировки с торца трубы.

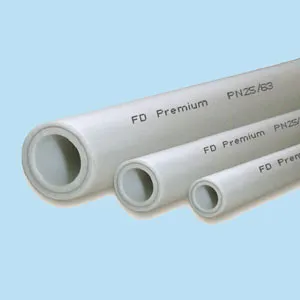

Армированные полипропиленовые трубы с внутренней армировкойНа следующем этапе развития полипропиленовых труб, для их армировки была придумана технология армирования при помощи стекловолокна. Армированные полипропиленовые трубы из стекловолокна состоят из трех слоев, внутренний и наружный слой — это полипропилен марки «Рандом сополимер PPRC», а внутренний промежуточный (армирующий) слой — это смесь стекловолокна и полипропилена. Коэффициент линейного теплового расширения α (мм/м С-1) для трубы армированной стекловолокном α =0,035.
Армированные полипропиленовые трубы стекловолокном не предполагает зачистки. Труба сваривается как обычные не армированные трубы PN20.

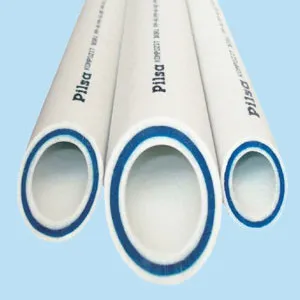

Армированные полипропиленовые трубы стекловолокномАрмированные трубы с алюминиевой фольгой производятся двух типов: перфорированные и гладкие. Отличие перфорированной оболочки армированной PPR трубы от гладкой заключается в том, что алюминиевая оболочка имеет частую перфорацию — сетку отверстий малого диаметра.
В процессе экструдирования полипропиленовой трубы, вязкотекучий материал затекает в эти отверстия и тем самым создаёт сцепление полимера и металла. На поверхности труб такого типа остаются заметные на глаз «утяжины», повторяющие структуру применённой перфорации.
Армирование PPR труб кроме температурной стабилизирующей способности несёт и ещё одну важную функцию — создание антидиффузионного барьера, предотвращающего проникновение молекул кислорода через стенку трубы в теплоноситель.
Возможно будет интересно: Отопление в частном доме из полипропиленовых труб своими руками
Что лучше полиэтиленовые или полипропиленовые трубы?
Выбор между полиэтиленовыми (PE) и полипропиленовыми (PP) трубами, как правило, зависит от конкретных требований к проекту. Обе трубы PE и PP широко используются в применениях водопровода и канализации и имеют свои собственные преимущества и недостатки.
Трубы PE гибкие и долговечные, что делает их идеальными для многих подземных и надземных применений. Они устойчивы к химическим веществам и могут выдерживать высокие температуры. Однако они могут исказиться со временем, если они не правильно поддерживаются, и обычно дороже труб PP.
С другой стороны, трубы PP твердее и прочнее, чем трубы PE, и менее склонны к искажению. Они также легче по весу и дешевле, что делает их хорошим выбором для надземных применений,
Полиэтиленовые и полипропиленовые трубы являются разными видами пластиковых труб и имеют свои преимущества и недостатки. Выбор зависит от индивидуальных потребностей и целей проекта. Некоторые факторы, которые следует учитывать, включают температурные режимы, давление, коррозионную стойкость, гибкость и цену. Важно проконсультироваться с профессионалом, чтобы получить наилучшие рекомендации для вашего конкретного случая.
