Виды розеток и выключателей: как выбрать для квартиры и дома, советы с фото

На современном рынке вы можете найти множество разных розеток и выключателей, различающихся по назначению, исполнению и качеству. Чтобы их использовать безопасно, важно выбирать модель, подходящую для каждого случая. Выбор модели должен зависеть от производителя и материалов, использованных при производстве.

Содержание:

• Виды розеток
• Типы выключателей
• Как выбрать розетку в квартиру
• На что обращать внимание при покупке выключателя
• Особенности выбора розеток и выключателей в ванную комнату
• Как отличить качественные устройства от некачественных

Виды розеток

Стандартной величиной напряжения домашней электрической сети является 220 вольт. Поэтому классификация розеток бытового назначения в основном приведена для этого класса напряжения. Большинство бытовых потребителей имеют мощность, рассчитанную на эту величину напряжения. При возникновении необходимости подключения электроприборов большой мощности, в быту также используют розетки промышленного исполнения. Такие розетки рассчитаны на трёхфазную электрическую сеть с напряжением 380 вольт.

Розетки различают по их назначению, конструктивному исполнению, степени защиты от влаги и от механических проникновений.

Розетка является контактным электрооборудованием штепсельного типа (вилка/разъём).

В России, странах СНГ используются стандартные модели розеток типа «С» и «F». Такие типы называются «евророзетками».

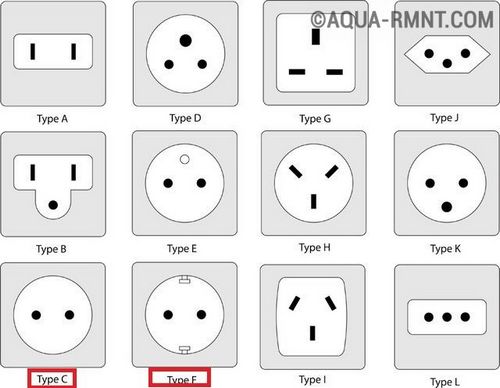

Штепсельные соединения различных типов

Розетки типа «С» — штепсельное соединение без подключения заземляющего проводника. Розетки типа «F» — то же, но с подключением заземляющего проводника.

В сети 220 В евророзетки используются для подключения электрических потребителей мощностью до 3,5 кВт. Ток, проходящий через такие розетки, не превышает значение 16 А в нормальном режиме работы электроприборов.

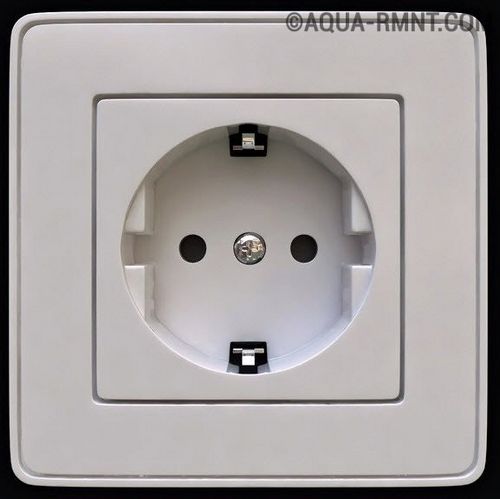

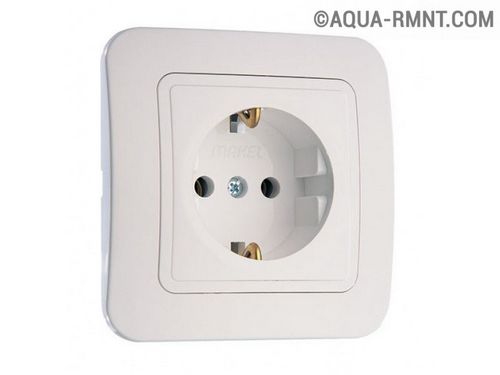

Розетка с заземляющими контактами. Тип «F»

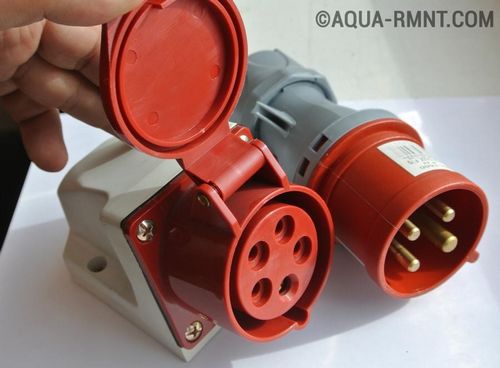

При подключении электрооборудования большой мощности используют промышленные модели штепсельных соединений, рассчитанные на ток 32 А и напряжение 380 В.

Розетка промышленного назначения

По частоте переменного тока розетки могут быть рассчитаны на частоту 50 и 60 Гц. В электросетях СНГ и России используется переменный ток с частотой 50 Гц.

Ещё одной определяющей особенностью при выборе розеток является тип установки розетки. Таких типов два:

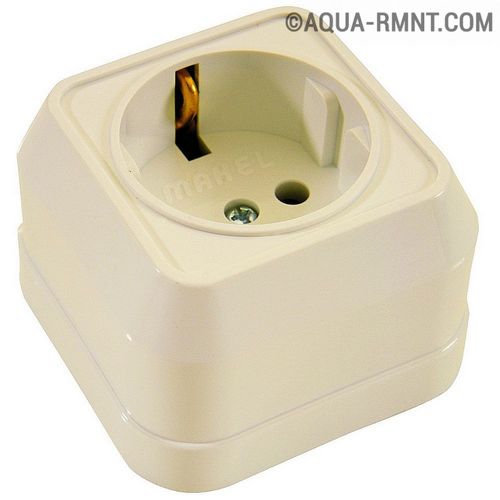

• Розетки наружной установки. Этот тип розеток предусматривает установку непосредственно на поверхность. Такие розетки выполнены в корпусе и не требуют предварительного оборудования отверстий в стенах и других местах установки.


  Одинарное исполнение

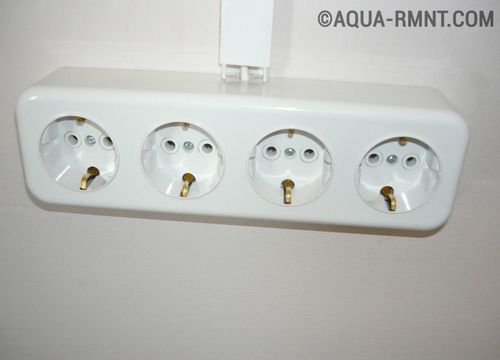

  Наружное исполнение существует и для сдвоенных и более розеток.



  Групповая розетка

• Розетки внутренней установки. Этот тип розеток не имеет корпуса. Монтаж розетки внутренней установки предусматривает оборудование отверстия в стене и установку специальной пластиковой коробки, в которую и будет вмонтирована розетка. Эти розетки эстетичнее выглядят в быту, но имеют более трудоёмкий процесс монтажа.


  Общий вид розетки

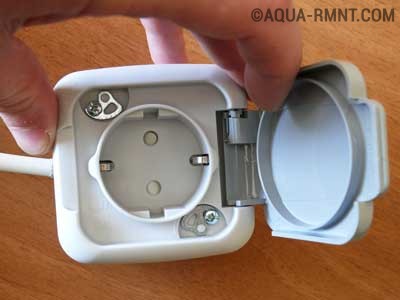

По степени защиты от влаги розетки бывают влагозащищенными. Международная классификация таких розеток имеет обозначение IP44 и выше. Розетка такого исполнения оборудована крышкой, защищающей силовые контакты от попадания на них влаги. Такие розетки нужно устанавливать в ванных комнатах и на открытом воздухе.

Влагозащищённое исполнение

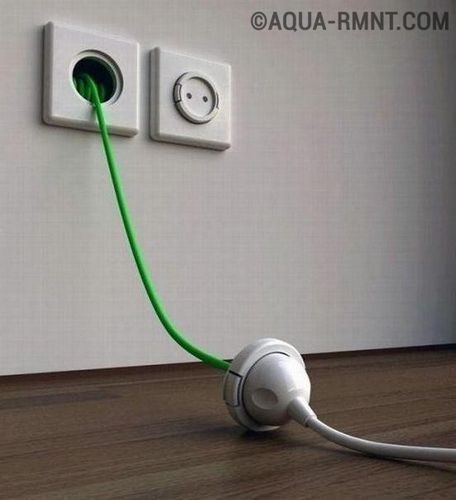

Существуют также розетки внутренней установки со встроенным удлинителем. Этот вид розеток очень практичен, но требует специфических условий установки. А именно наличие достаточного пространства в полости стены для установки катушки с кабелем.

Розетка со встроенным удлинителем

Несколько дополнительных и весьма полезных функций современных розеток:

• Розетка со встроенным устройством защитного отключения. Защищает прибор потребитель от выхода со строя из-за неполадок в питающей электросети.

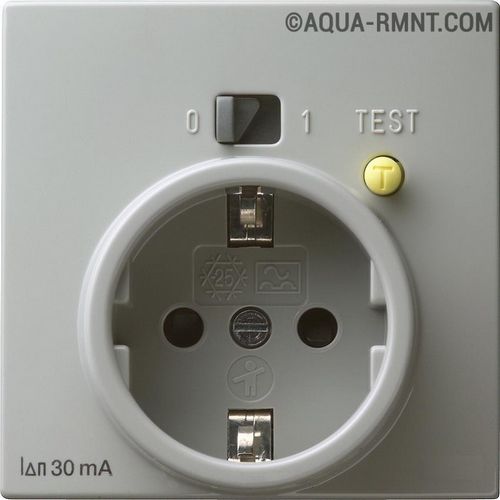

  Розетка со встроенным механизмом защитного отключения

• Розетка со встроенным таймером. Это исполнение розеток позволяет регулировать время включения и отключения электроприбора путём появления и пропадания напряжения на силовых контактах розетки. Такие розетки не используются стационарно, а имеют исполнение переходника в основную питающую розетку.


  Розетка со встроенным таймером

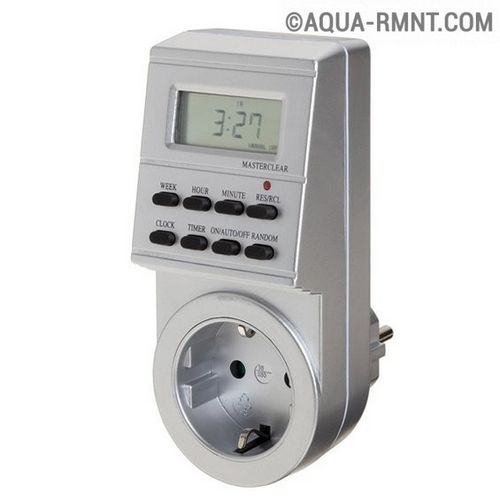

  Также розетки с таймерами могут быть в виде отдельного модуля-переходника.



  Исполнение розетки — модуль-переходник

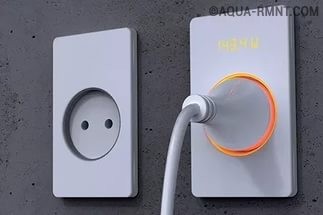

• Розетка со встроенным датчиком потребляемой мощности. Такие розетки оборудованы специальным табло, на котором отображается показатель потребляемой электроприбором мощности в кВт. Дополнительно розетка может быть укомплектована диодной подсветкой, меняющей цвет в зависимости от величины мощности.


  Дополнительная подсветка

  Как и розетки с таймером, розетки с ваттметром могут быть в виде модуля-переходника.



  Исполнение розетки — модуль-переходник

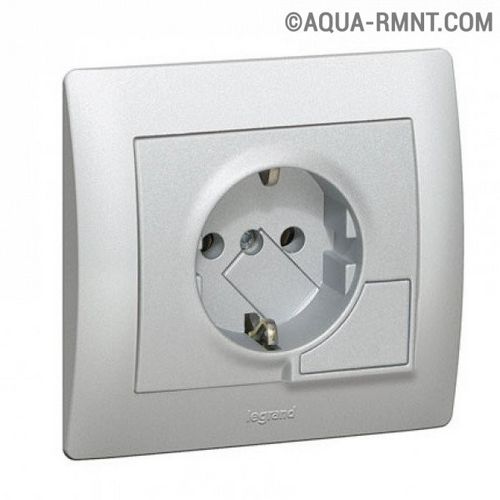

• Розетка, оборудованная кнопкой выталкивания штепсельной вилки. Создана для облегчения рассоединения штепсельного соединения.


  Внутреннее исполнение

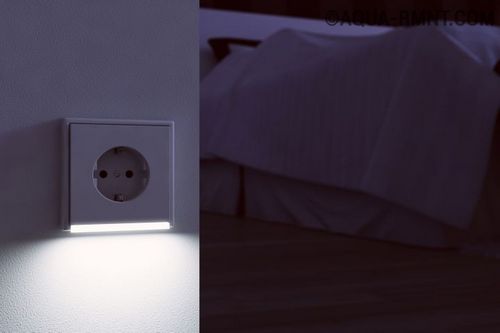

• Розетка, оборудованная диодной подсветкой. Такую розетку легче найти в темноте.


  Внутреннее исполнение

Типы выключателей

Выключатели света для бытового использования в квартирах и домах различают по следующим критериям:

• Способ установки;
• крепление проводов;
• способ управления выключателем.

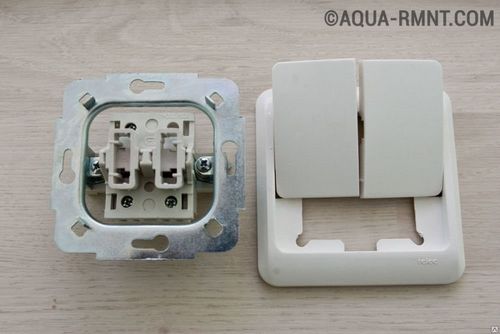

По способу установки выключатели света, как и розетки, бывают наружной и внутренней установки. Такие выключатели называют скрытыми и наружными соответственно. Скрытые устанавливаются в стене при скрытой электропроводке, а наружные используются для сетей с открытой электропроводкой. Иногда наружные выключатели используют для облегчения процесса и времени монтажа. Наружные выключатели проще в обслуживании и ремонте. Скрытые, в свою очередь, имеют более привлекательный эстетический вид, лучше вписываются в интерьер помещений.

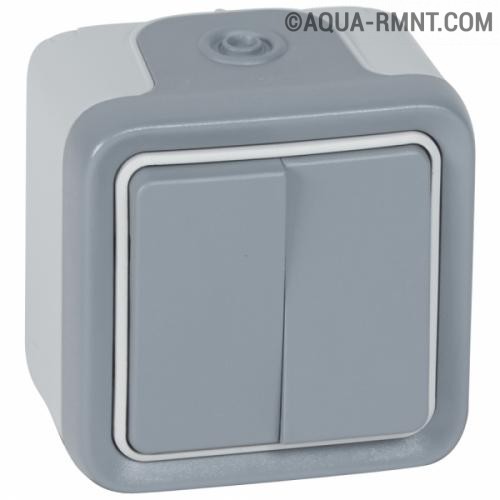

Двухклавишный выключатель

Пример выключателя наружной установки.

Одноклавишный выключатель

По способу крепления проводов к силовым клеммам, выключатели делятся на устройства с винтовым зажимом проводника и устройства с быстрозажимным механизмом фиксации провода.

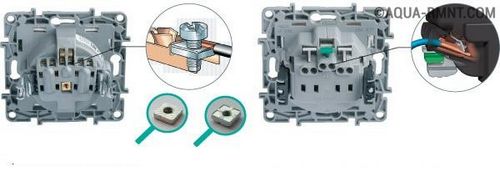

Винтовое крепление (слева)быстрозажимное крепление (справа)

Для крепления медных проводов рекомендуется использовать быстрозажимной механизм, а для алюминиевой проводки лучше подойдёт винтовое крепление.

Оголённый алюминиевый провод быстро окисляется, поэтому площадь контакта должна быть плотно прижата шайбой винтового соединения. Медный проводник мягче и менее подвержен окислению.

Самой обширной категорией различия современных выключателей света является способ управления.

По способу включения и отключения выключатели делятся на такие виды:

• Клавишные выключатели.


  Одноклавишный выключатель

  Принцип работы такого выключателя основан на включении контактов механическим путём с помощью одной или более перекидных клавиш. В зависимости от количества клавиш, выключатель может управлять одной или более лампами или даже группами светильников. Этот способ включения является самым распространённым и самым часто используемым. Цена таких выключателей минимальна, по сравнению с моделями другого исполнения.

• Кнопочный выключатель.


  Внутреннее исполнение

  Такие выключатели производят включение и отключение электроэнергии путём нажатия на одну и ту же кнопку. Существуют выключатели с несколькими кнопками. Являются популярными среди предложений на рынке.

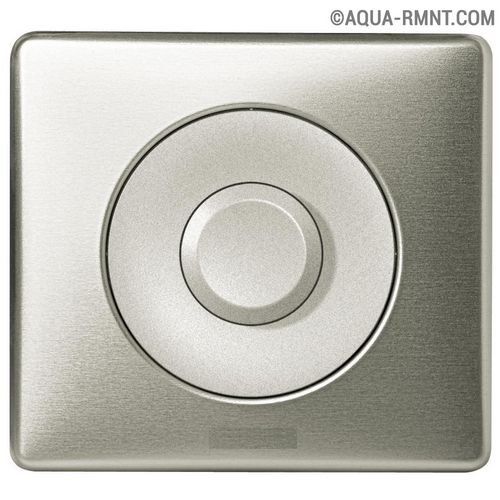

• Диммеры.

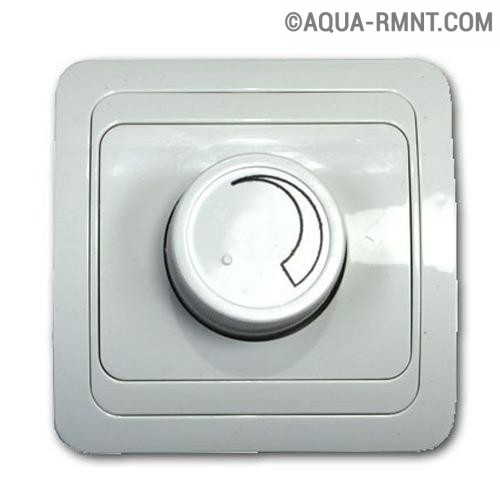

  Стандартная модель диммера

  Диммеры — это выключатели света, оборудованные устройством регулирования интенсивности освещения. Такое устройство может быть выполнено с помощью колёсика, кнопок или даже сенсорной панели.

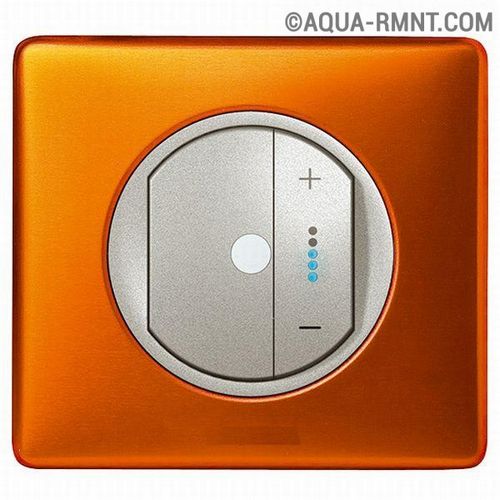

  Более современная модель диммера

  Пример самого современного исполнения. Диммер с сенсорной панелью.



  Одна из наиболее современных разработок

  Диапазон интенсивности освещения можно регулировать от 0 до 100%. Такие выключатели пользуются популярностью, но имеют большую стоимость чем стандартные модели. Современный дизайн диммеров делает их востребованными при оформлении интерьеров различной тематики. Путём уменьшения освещённости можно существенно экономить электроэнергию.

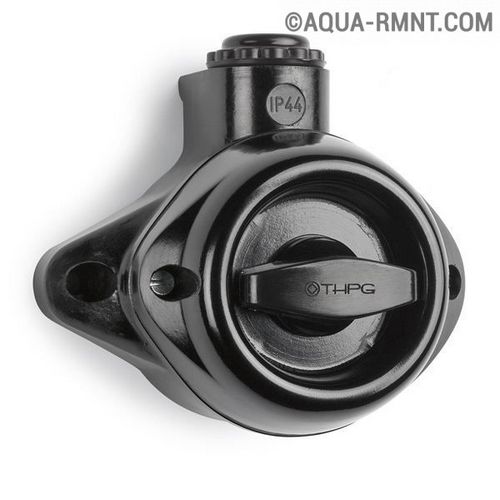

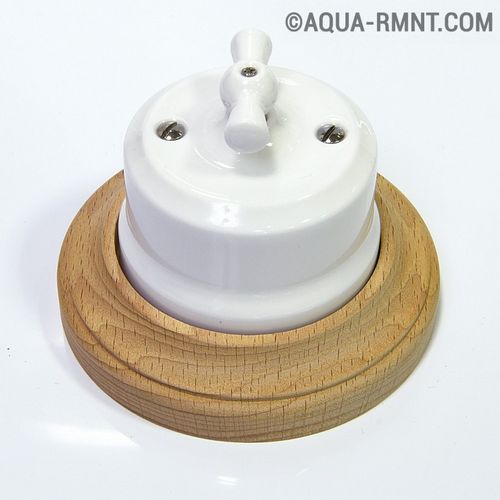

• Поворотные выключатели.


  Промышленное исполнение

  Поворотные выключатели выпускаются и в различном дизайнерском исполнении.



  Классическое исполнение

  Такие выключатели не обладают никакими дополнительными функциями. Производят включение и выключение освещения за счёт поворота ручки управления. Очень популярны в интерьерах ретростиля. Используются в основном для наружной проводки, но существуют и модели скрытой установки. Просты в обслуживании, монтаже и ремонте.

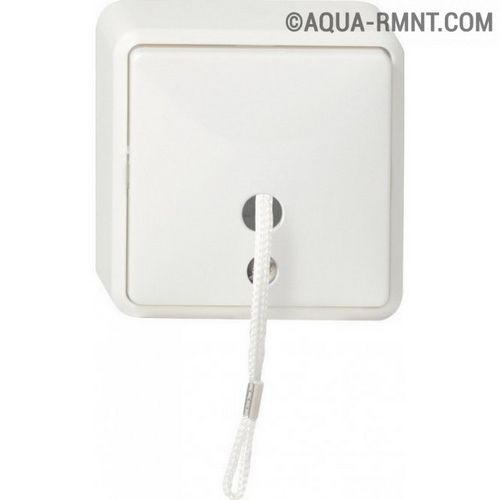

• Верёвочные выключатели.


  Стандартное исполнение

  Такой тип включения используется исключительно в оформительных целях. Никакой функциональной практичности он не добавляет. Эффективность работы также не меняется. Часто выключателями такого типа управления оборудуются светильники бра и ночники.

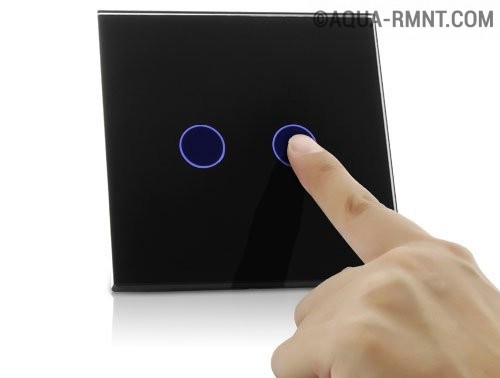

• Сенсорный выключатель.


  Наиболее современная разработка

  Такие выключатели являются наиболее современными. Они оборудованы специальной тач-панелью, с помощью которой производится управление освещением. Сенсорные выключатели имеют очень широкое разнообразие моделей с различными дополнительными функциями (таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другое). На рынке выключателей света модели сенсорных выключателей являются наиболее дорогостоящей категорией выключателей. Но несмотря на стоимость, они также являются одними из самых востребованных. В основном благодаря своему дизайну, функциональности и большому ресурсу рабочего времени.

• Акустический выключатель.

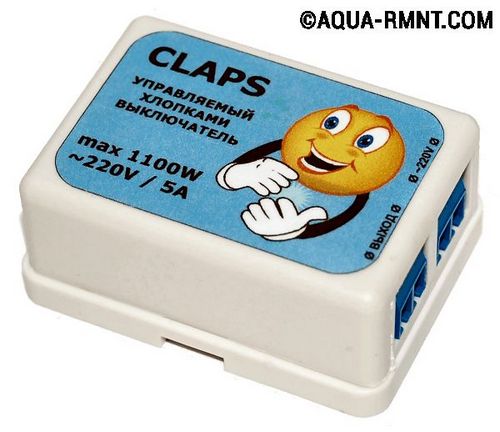

  Блок с датчиком звука

  Принцип работы такого выключателя основан на управлении подачей электроэнергии путём включения в схему звукового датчика. Этот датчик реагирует на определённые звуковые сигналы, зачастую хлопки. Несомненным плюсом таких выключателей является то, что их не нужно искать в темноте. Некоторые дешёвые модели могут быть низкого качества и не срабатывать с первого раза.

• К отдельной категории можно отнести управление освещением помещения с помощью дистанционного пульта управления. Такие пульты используются в современных умных системах управления бытовыми электроприборами. При своей многофункциональности, дистанционное управление имеет и некоторые неприятные моменты. Например, потеря или поломка пульта. Не всегда хорошо, когда управление всеми процессами сосредоточено в одном аппарате. Для избежания неприятных ситуаций, дистанционное управление делают как дополнительное к основному.

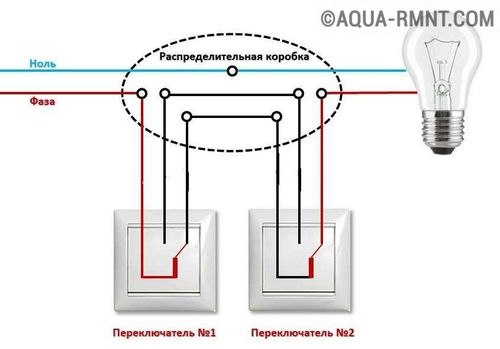

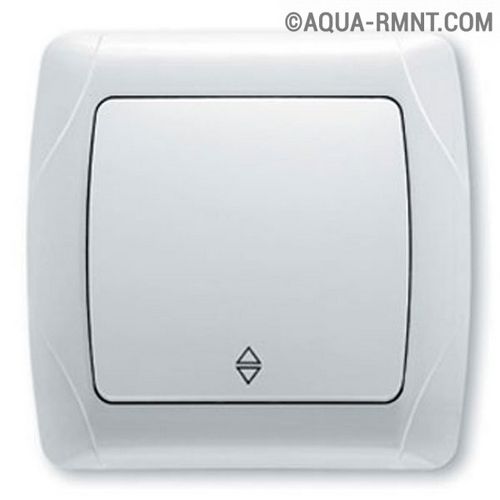

Отдельная категория выключателей — проходные. Механизм коммутации в таких выключателях позволяет управлять подачей электроэнергии на потребителя из двух или более мест.

Схема подключения

Выключатели, как и розетки, попадают под международную систему классификации электрооборудования IP. Система регламентирует исполнение выключателей в различной степени защиты от влаги и попадания твёрдых частиц на токоведущие части. Обозначение таких выключателей начинается с IP44 и выше.

Влагозащищенные выключатели необходимо устанавливать в помещениях с повышенной влажностью: ванных комнатах, банях, саунах, а также на открытом воздухе.

Исполнение для наружной установки

Как выбрать розетку в квартиру

От правильного выбора розетки во многом зависит её эффективная и безопасная эксплуатация.

Выбирать розетку необходимо по следующим критериям:

• В зависимости от типа проводки. Для открытой и скрытой проводок существуют розетки скрытого и наружного исполнения. Наиболее эффективной в монтаже и работе будет розетка, подобранная под соответствующий тип проводки.
• В зависимости от типа контактов. Для алюминиевой проводки больше подойдут розетки с винтовыми контактами, а для медной проводки предпочтительнее использовать быстрозажимные контакты розеток, хотя это не принципиально.
• В зависимости от материала. Для наружной установки на открытом воздухе подойдут только пластиковые розетки с крышками. Наружная установка в помещении может быть осуществлена керамическими розетками, если это вписывается в интерьер. Промышленные помещения достаточно комплектовать моделями из карболита и других материалов, не призванных к формированию интерьера, а лишь исполняющих свою основную функцию.
• В зависимости от уровня защиты. При выборе необходимо учитывать местные условия работы электрооборудования (розетки). Для облегчения ориентации в различных исполнениях электрооборудования разработана международная классификация по степени защиты IP. (упоминалась выше). Для наглядности приведена справочная таблица. В этой таблице можно легко сориентироваться в выборе необходимой степени защиты электрооборудования с учётом условий работы в месте его установки.

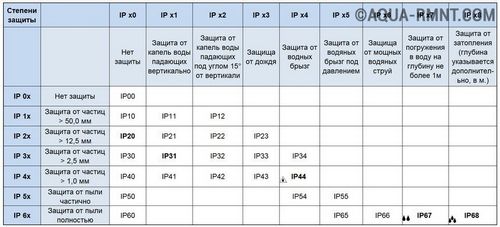

  Маркировка электрооборудования по степени защиты от влаги попадания твёрдых частиц на токоведущие части

• Как выбрать цвет. Цвет розетки выбирать нужно исключительно в соответствии с интерьером помещения. Никаких особых требований к цвету не существует.

Для облегчения выбора приведена сравнительная характеристика нескольких наиболее популярных производителей (топ -5).

Информация приведена в качестве ознакомительной и не является рекламой.

1. Schneider Electric. Продукция этого производителя известна благодаря бесспорному качеству и обширному ассортименту. Примечательно, что компания занимает лидирующие позиции не только в производстве бытового электрооборудования, а и в секторе промышленного оборудования. Продукцию этой компании используют профессиональные монтажники, но она подойдёт и для начинающих, потому что имеет простой но эффективный дизайн. А также продукция этого производителя выполняется с различной степенью защиты IP.
2. Кунцево-Электро. Пример качественного электротехнического оборудования от отечественного производителя. Продукция этой компании отличается относительно невысокой стоимостью при достойном качестве используемых материалов и качестве сборки изделий. Розетки также выполняются в различных конфигурациях по стандарту IP. Продукция компании является лауреатом премии «100 лучших товаров России».
3. ТДМ электрик. Производственные мощности этой компании также находятся на территории России. Компания отличается незаурядным качеством своей продукции. Имеет в своём арсенале множество современных разработок как розеток, так и другого электротехнического оборудования. Продукция соответствует стандартам IP, ISO9000. Розетки этого производителя просты в монтаже, обслуживании и ремонте. Имеют стандартный набор модификаций и наиболее широко представлены на рынке.
4. АВВ. Продукция немецкого производителя АВВ (ранее Сименс) также является примером качества сборки и материалов изделий. Розетки этой компании отличаются надёжными креплениями, стандартным, но современным дизайном. Их ценовая категория немного выше предыдущих производителей, но ресурс работы изделий АВВ один из наиболее высоких среди электротоваров.
5. Legrand. Этот производитель предлагает электротехнические изделия высокого качества и современного дизайна. Компания даже выпускает множество коллекций электрофурнитуры под различные интерьеры. При этом соблюдаются требования стандартов IP и ISO9000 в изделиях любого исполнения. Ценовая категория таких товаров также выше средней по рынку. Несмотря на стоимость, розетки этого производителя заслуживают почётного места в любом рейтинге.

На что обращать внимание при покупке выключателя

Выбор выключателя для установки в любом помещении должен производиться по определённым критериям. Только тогда работа по его установке и эксплуатации будет выполняться правильно и безопасно.

Критерии выбора выключателя:

• По способу установки. Выбор выключателя для наружной или внутренней проводки. Иногда используют выключатели наружного типа для скрытой проводки для ускорения процесса монтажа или для установки в специфических условиях (например, повышенной влажности или на открытом воздухе).
• По количеству клавиш, кнопок. Зависит от количества управляемых потребителей — одного источника света или группы.
• По местным условиям работы. Выбор зависит от места установки, его особенностей согласно требованиям стандарта IP.
• По дополнительным функциям. Выбор определяется наличием у выключателя подсветки, звуковых датчиков, сенсорного управления и другого. Такой выбор во многом зависит от особенностей интерьера помещения.

Для облегчения процесса выбора выключателя по фирмам производителям электротехнических товаров приведены несколько наиболее популярных компаний.

1. ТДМ электрик. Как и в случае с розетками, выключатели этого производителя имеют широкий ассортимент по своему исполнению и дополнительным функциям. Современный дизайн и безусловное качество сборки делают продукцию компании лидером среди отечественных производителей в этой отрасли.
2. Rexant. Производитель электротехнической продукции из Китая. Несмотря на общепринятое мнение о низком качестве продукции из этой страны, этот производитель отличается качественной сборкой своих изделий. Выключатели соответствуют стандартам европейского класса электрооборудования, надёжны в эксплуатации, имеют достаточно серьёзный рабочий ресурс и множество функциональных дополнений. Цена на эти выключатели сравнительно невысокая. Их можно использовать в интерьерах разных направлений.
3. Berker. Немецкий производитель выключателей и другой электротехнической продукции. Примечательным видом выключателей этого производителя являются диммеры (выключатели с регуляторами интенсивности освещения). Современное исполнение, продуманный функциональный дизайн и высокое качество изделий — отличительные черты выключателей от этой компании.
4. Arlight. Фирма, специализирующаяся не только на производстве бытовых выключателей света, а на различных современных разработках. Основным направлением этой компании является светодиодное освещение помещений и подсветка интерьеров любой сложности. Качественно выполненные выключатели, рассчитанные на определённые величины напряжения сети, отлично подходят как для профессионального монтажа, так и для самостоятельного.
5. Legrand. Выключатели этой фирмы (как розетки и другое оборудование) соответствуют требованиям европейских стандартов качества и систем защиты. В сборке изделий используются качественные сертифицированные материалы. Сами же выключатели выполняются в современном исполнении и дизайне. Оборудованы многими функциональными дополнениями: подсветкой, датчиками движения и другим.

Особенности выбора розеток и выключателей в ванную комнату

Ванная комната является помещением с повышенной влажностью и возможностью прямого попадания на электроприборы струи воды. Выбор выключателей и розеток в такие помещения обязательно должен производиться с учётом их защищённого исполнения по стандарту IP.

Розетки и выключатели в таком случае должны иметь маркировку не ниже IP44.

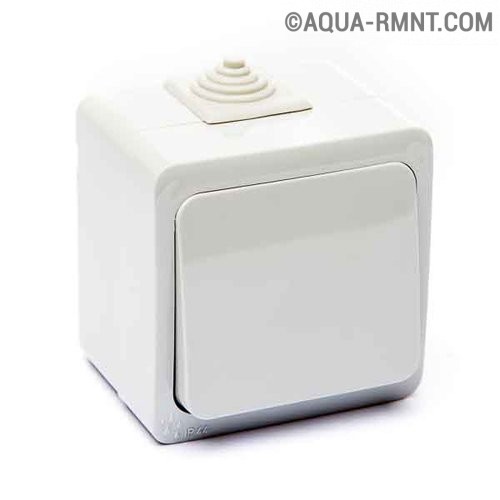

Пример внешнего вида влагозащищенного выключателя:

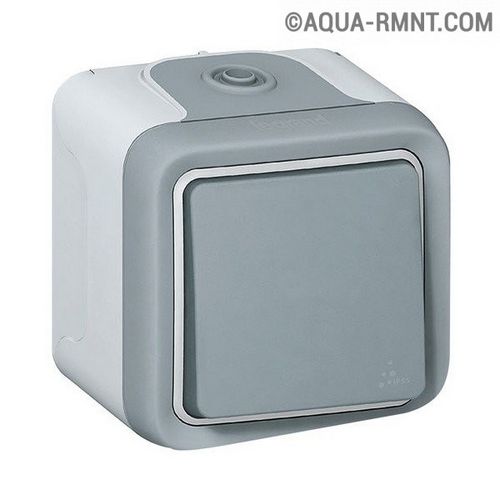

Влагозащищённое исполнение

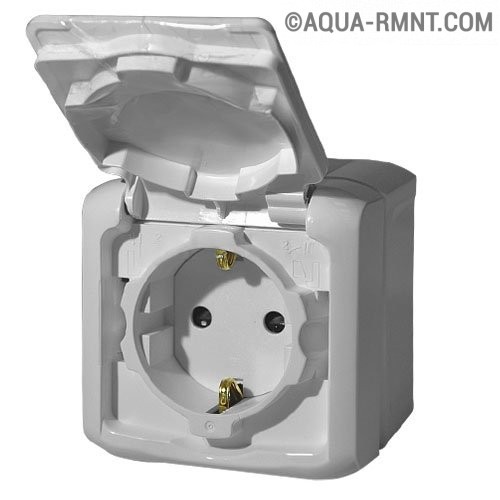

Пример внешнего вида влагозащищенной розетки.

Влагозащищённое исполнение

Для деревянного дома (сруба) подойдут розетки наружного исполнения. Такие розетки подходят для наружной проводки (в деревянных домах проводка выполнена наружным образом из соображений пожарной безопасности). Розетки и выключатели в таком случае необходимо обязательно устанавливать на подрозетники из негорючего материала. Всё из тех же соображений пожарной безопасности. Подрозеткники можно изготовить, например, из текстолита.

Для большей наглядности в вопросе выбора розеток и выключателей приведён видеоролик на эту тему. Видео найдено на ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Как отличить качественные устройства от некачественных

Прежде всего следует обращать внимание на качество сборки изделия. Контактные соединения должны быть выполнены качественно и выглядеть надёжно. Корпуса розеток и выключателей не должны быть деформированными, без сколов и трещин. Цвет корпусов должен быть равномерным, без следов нагрева и потемнений. Крепёжные элементы должны быть в комплекте.

Ко всем изделиям должен прилагаться сертификат качества и соответствующая маркировка по системе защиты IP.

На многих изделиях наносится маркировка IP прямо на корпус.

Не стоит стараться выбрать максимально дешёвый вариант изделия. От качества электротехнического изделия во многом зависит безопасность людей, находящихся в непосредственной близости с электроприбором.

Рынок электротоваров наполнен множеством предложений электротехнической продукции. Выключатели и розетки — одни из наиболее востребованных товаров этой категории. Чтобы не растеряться и принять правильное решение при их выборе, нужно всегда следовать вышеизложенным рекомендациям и объективно оценивать функциональные особенности необходимого изделия.
