Виды швеллера: разновидности металлопроката и его области применения
Швеллер как разновидность металлопроката
Сложно представить себе строительные работы без использования металлопроката. Эти компоненты придают опорным конструкциям прочность и устойчивость к износу. Хорошим примером служит применение металлического швеллера на пандусах для тележек или инвалидных колясок.
Наглядным примером является применение металлического швеллера на пандусе для тележек или инвалидных колясок.
Что такое швеллер
Стальной швеллер — профиль из металла П-образной формы в сечении, очень прочный. Перекладина буквы П — ширина, называемая стенкой, а его «ноги» называют полками. Номер швеллера определяется расстоянием между его полками.

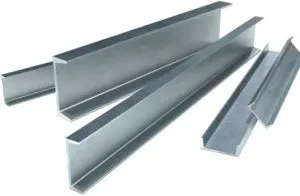

Внешний вид швеллера
Главной задачей изделий является создание прочных устойчивых конструкций, которые смогут выдерживать значительные нагрузки:
- толщина стенок составляет 0,4–1,5 см;
- высота стенок — 5–40 см.
Стальной швеллер принимает на себя всю осевую нагрузку, которая равномерно распределяется по его поверхности, обеспечивая высокие показатели жёсткости и прочности на изгиб.
Виды швеллеров
Горячекатаные стальные швеллеры подразделяются по способу изготовления на две большие группы:
- Горячекатаные.
- Гнутые.

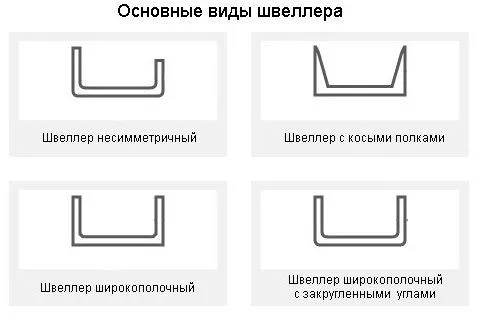

Основные виды швеллера
Горячекатаные, полученные методом горячей прокатки, называются еще специальные. По точности проката они подразделяются:
- А – высокая точность;
- В – обычная точность.
Горячекатаные специальные швеллеры изготавливают по запросам различных отраслей, но чаще всего – вагоностроения. По прочности проката они подразделяются:
- А – высокая прочность;
- В – обычная прочность.
Гнутые, с применением метода холодного катания. Они отличаются сглаженными углами полок. Выполняются в двух видах:
- Равнополочный швеллер, изготовление осуществляется на трубных станках по ГОСТ 8278-93;
- неравнополочный швеллер, изготовление на профилегибочных станах по ГОСТ 8281-80.

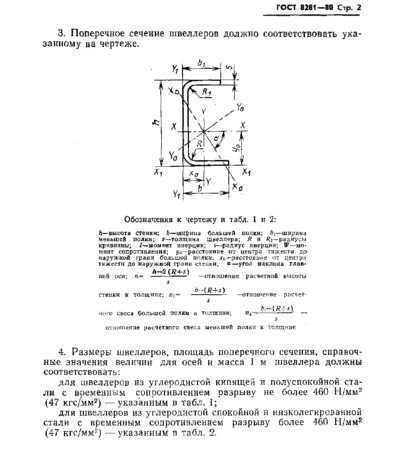

ГОСТ 8281-80

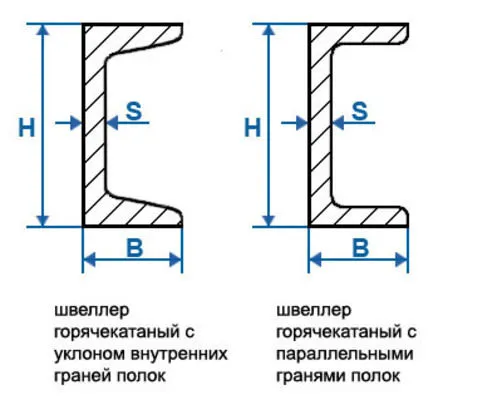

По форме швеллеры делятся на следующие виды:
- параллельные — с параллельными внутренними гранями;
- уклонные — с размещением внутренних граней под уклоном.
Особенности изготовления
Швеллеры, как опорный элемент многих конструкций, очень востребованы. Их не только производят из разных сортов стали, включая нержавеющую, но и применяют разные технологии изготовления.

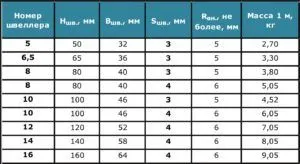

Швеллер марки 16п
Технология может быть горячекатаной или холоднокатаной. Имеются различия в геометрии полок. У одних изделий грани полок внутри параллельны между собой, у других — выполнены наклонно.
Независимо от конструкции полок, сортамент стальных швеллеров отличается высокой жёсткостью и небольшим весом. Эти качества дают возможность широко использовать их в строительстве и других отраслях промышленности для создания прочных конструкций, выдерживающих большие нагрузки.
Для получения гнутого профиля используется качественная сталь определённых марок. Процесс изготовления начинается с тщательного осмотра поверхности материала. На ней не должно быть вздутий и трещин, окалины и загрязнений. Незначительные дефекты типа рисок, забоин, отпечатков, которые не повлияют на качество готовой продукции, допустимы согласно ГОСТу.
Процесс изготовления металлоизделий происходит поэтапно. Внешний вид и характеристики готовых изделий зависят от технологических особенностей конкретного производства. От способа профилирования зависит последовательность работ:
- при непрерывном способе отформованный отрезок необходимой длины обрезается самим станком;
- при поштучном профилировании сначала производится нарезка заготовок и последующая обработка в агрегате.
В любом случае на выходе должно получиться качественное изделие, соответствующее ГОСТ 11475. Равнополочный гнутый профиль должен изготавливаться в соответствии с ГОСТ 8278-83, неравнополочный — по ГОСТ 8281-80.
Области применения
Использование горячекатаных стальных профилей на тех или иных объектах зависит от используемого металла при его изготовлении и от размеров. Чем больше номер изделия, тем более высокой прочностью оно обладает:

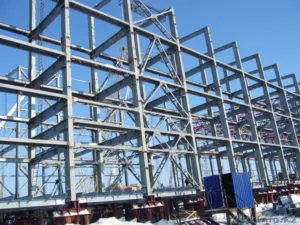

Швеллеры используют при строительстве
- при изготовлении небольших объектов, например, павильонов торговли, используется горячекатаный стальной профиль 5П;
- изделие с номером 8 используется как армирующий элемент при строительстве зданий;
- с номером 12 уже может участвовать в монтаже несущих частей.
Несущие части в результате использования профиля становятся более лёгкими, и при этом способны выдерживать большие нагрузки. Металлопрокат специального назначения выпускается для автомобильной промышленности, вагоностроения. Его производят из легированной стали. Марки стали, из которых изготовлен металлопрокат, выбирают в зависимости от условий, в которых им придётся работать. При воздействии низких температур, например, на Севере, используют профиль из низколегированной стали, которая не становится хрупкой на морозе.
Особенности выбора
Общим условием для выбора стального горячекатаного и гнутого металлопроката является сравнение расчётных параметров со свойствами стандартного варианта. Если разница менее 5%, то выбирают этот номер, а если более 5% – то следующий.

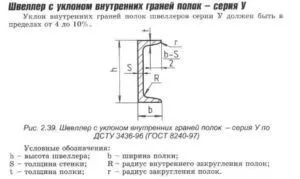

Для строений, рассчитанных на большие нагрузки, используют стальные горячекатаные швеллеры с наклонными внутренними гранями. Уклон граней может быть от 4 до 10%.
Гнутый стальной металлопрокат визуально отличается скруглением наружных углов. Это более дешёвый и лёгкий материал по сравнению с горячекатаными стальными видами. По прочностным характеристикам он уступает аналогичной горячекатаной стальной продукции.
Номер профиля и его тип должны определяться специалистами расчётным путём. Неправильный выбор может снизить надёжность строения.
Видео по теме: Прокат швеллера
Что такое Швеллер 10п?
«Швеллер 10п» это вид металлического профиля (швеллера), который используется в строительстве и монтаже структур. Швеллеры используются для соединения деталей конструкций, таких как двери, окна, перекрытия, стены, потолки и прочие элементы.
«10п» это размер швеллера, который обозначает его ширину в миллиметрах. Таким образом, «Швеллер 10п» — это швеллер с шириной 10 миллиметров. Рекомендуется использовать подходящие размеры швеллеров в зависимости от требуемых нагрузок и условий эксплуатации конструкции.
