Остекление балкона делает его дополнительной комнатой, но чтобы можно было использовать его в любое время года, нужно обеспечить его обогрев. Один из возможных вариантов — это водяной теплый пол на балконе. Что такое водяной теплый пол?

Содержание:

• Что это такое — водяной теплый пол?
• Что служит источником тепла для водяного пола?
• Варианты укладки
• Трубы для устройства теплого водяного пола
• Коллекторная система
• Подготовительные работы
• Установка теплого водяного пола
• Другие варианты укладки
• Теплый пол водяной своими руками видео

гибкой трубе.

Преимущества теплых водяных полов:

• Создание равномерного нагрева по всей площади балкона одновременно.
• Отсутствие наружных отопительных приборов отопления, которые способны испортить эстетичный вид помещения.
• Создание нормального уровня влажности на территории балкона, что препятствует образованию плесени.
• Легкий уход за теплыми полами в отличие от ухода за радиаторами отопления.
• Возможность саморегулирования теплообмена в комнате или на балконе.
• При отсутствии визуального контакта с отопительным прибором создается возможность планировать любой дизайн в помещении.
• Применение теплого водяного пола в отличие от радиаторов позволяет сэкономить до 20% электричества.
• Безопасность данного отопительного прибора.
• Длительный срок эксплуатации.

Все описанное выше делает привлекательным монтаж водяного теплого пола на балконе (лоджии).

Что служит источником тепла для водяного пола?

Установить теплый водяной пол на балконе своими руками в многоквартирном доме, где имеется центральное отопление, практически невозможно. Монтаж данного отопительного прибора может вызвать увеличение гидравлического сопротивления всей системы, что чревато серьезными проблемами. В данном случае лучше использовать полы с электрическим подогревом. Теплый водяной пол — это аналог батареи парового отопления. Поэтому сначала поинтересуйтесь, возможен ли вывод парового отопления на балкон по закону.

В частных строениях или квартирах с индивидуальным отоплением, все вышеперечисленные проблемы отпадают. Теплый водяной пол на лоджии здесь станет выгоднее электрического. Ведь газ намного дешевле электричества.

Варианты укладки

Схема укладки теплого пола водяного может иметь два рисунка: форму «змейки» или «улитки».

Первый способ подходит для средних и маленьких балконов. Форма «змейки» получается в результате укладки труб параллельно друг другу. Так как максимальная температура воды держится только в начале системы, укладку труб начинают от окон или наружных стен.

Укладка труб в форме «улитки» производится по спирали, то есть подающая и возвратная части трубы будут параллельны друг другу. Это называется двойной спиралью. Здесь теплая труба будет компенсировать охлаждение соседней трубы. Данный вариант подходит для больших балконов и лоджий.

Трубы для устройства теплого водяного пола

Варианты материалов труб для водяных теплых полов могут быть нескольких видов:

• Медные. Самые надежные и долговечные трубы. Они самые дорогие. В Германии, например, 80% труб устанавливают из меди. Срок их эксплуатации 50-200 лет.
• Металлопластиковые. Алюминиевый внутренний слой данных труб делает их особо прочными. Высокая стоимость таких труб компенсируется их гибкостью, прочностью и прекрасной способностью удерживать форму и температуру.
• Полиэтиленовые трубы намного дешевле металлопластиковых и медных из-за излишней гибкости и меньшей прочности.
• Полипропиленовые трубы являются очень надежными, стойкими к воздействию коррозии и мало подвержены засорам. Но при этом монтаж усложняется из-за недостаточной гибкости труб.
• Трубы из сшитого полиэтилена. Их износостойкость и прочность, заложенные на молекулярном уровне, обеспечивают длительный срок эксплуатации.

Как сделать водяной теплый пол своими руками при таком выборе материалов? Важно найти качественные трубы. Чтобы не было протечки и других неприятностей, специалисты рекомендуют выбор между трубами из сшитого полиэтилена и металлопластиковыми трубами.

Если в качестве финишного покрытия вам приглянулась плитка на пол для балкона, то в нашей статье вы найдете советы по ее выбору и укладке.

А из нашей статьи «Отделка балкона ламинатом» вы узнаете, что этот материал применяется не только для покрытия пола, но и стен.

Как можно сделать балконный стеллаж читайте здесь.

Коллекторная система

Коллектор представляет собой гребенку из нержавеющей стали с терморегуляторами и расходомерами. Предназначен для распределения воды по трубам и удержания определенной температуры теплоносителя.

Температура источника тепла водяных полов должна быть не больше 40 градусов. Заданную температуру поддерживают терморегуляторы. Данные приборы бывают:

• электронные;
• механические.

Электронные терморегуляторы программируются для поддержания заданной температуры воды во всей системе. С помощью механических приборов можно вручную менять температурный режим источника тепла.

Водяной коллектор устанавливается в выдолбленной в стене специальной нише или в коллекторном шкафу.

Подготовительные работы

В начале работ необходимо определиться со схемой укладки теплого водяного пола и составить информацию о количестве необходимых инструментов и материалов.

Далее проверяется состояние балконной плиты. Теплые полы и бетонная стяжка утяжеляют нагрузку на балкон в несколько раз. Чтобы было более понятно – нагрузка равна установке на балконе большого мотоцикла. Ваша задача — оценить, справится ли балконная плита с возросшей нагрузкой.

Для этого снимается верхнее напольное покрытие (если таковое имеется), и плита тщательно просматривается на наличие трещин и обвалившихся углов. Если данные недостатки присутствуют, то трещины и вмятины заливаются цементным раствором, а недостающие куски арматуры привариваются к каркасу. Если балконная плита очень неровная, необходимо сделать выравнивающую бетонную стяжку.

Чтобы понять, какая необходима толщина стяжки для водяного теплого пола, надо рассчитать, насколько вся конструкция, состоящая из теплоизоляционного слоя, бетонной стяжки и напольного покрытия, поднимет уровень пола. Оптимальное расстояние между нижней границей окна и полом на балконе по ГОСТу должно быть минимум 110 см.

Важно: Если балкон или лоджия совмещены с комнатой, при расчетах надо учитывать, что пол должен быть везде одного уровня.

Установка теплого водяного пола

Монтаж водяного теплого пола своими руками происходит в следующей последовательности:

• После полного затвердения выравнивающей бетонной стяжки для теплого водяного пола на ее поверхность необходимо уложить гидроизоляционный слой. Кромки данного слоя должны выступать над уровнем стяжки на 10 см. Для выполнения этого этапа полиэтиленовая пленка станет отличным вариантом, но можно использовать и другие гидроизоляционные материалы.
• Далее осуществляется укладка теплоизоляционного слоя. Самым низким коэффициентом теплопроводности обладает пеноплекс. Поэтому для балкона лучше использовать именно этот материал.
• Следующим этапом станет приклеивание вдоль стен по всему периметру балкона демпферной ленты. В ее функции входит компенсация температурного расширения бетонной стяжки во время нагрева теплого пола.

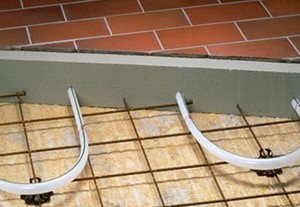

• Затем размещается армирующая сетка, необходимая для предотвращения смещения металлопластиковых или полипропиленовых труб. Для этого разложенная в определенном порядке арматура скрепляется проволокой.
• На армирующей сетке размещаются трубы теплоносителя. Гибкие трубы фиксируются (не затягиваются) хомутами. Расстояние между хомутами должно быть около метра, между трубами — минимум 10 см, максимум 30 см. Трубы начинают укладывать от места расположения коллектора.


• Далее в отведенное место устанавливается коллектор. Концы труб, подходящих к коллектору, одеваются в гофру. Вся система подключается к водяному коллектору.
• Обязательным этапом является проверка в течение суток работы системы отопления под давлением воды 3-5 бар. Данный контроль необходим для выявления возможных протечек.

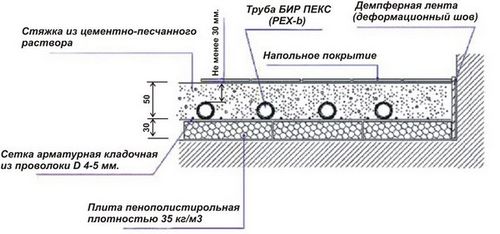

• По окончании суток система отключается, и заполненные водой трубы заливаются бетонной смесью, уровень которой должен возвышаться над трубами на 3 см.
• Последний этап включает в себя укладку финишного напольного покрытия. Часто устанавливают водяной теплый пол под ламинат или плитку.

Другие варианты укладки

Если конструкция балкона не способна выдержать большого веса цементной стяжки, то можно прибегнуть к следующим методам монтажа отопительной водяной системы:

• деревянный модульный;
• деревянный на лагах (рейках);
• пенополистирольный метод.

В первом варианте применяются листы ДСП, в которых имеются специальные каналы для прокладки труб. Листы укладываются с зазором 5 см на предварительно выровненное деревянное основание, к которому фиксируются с помощью саморезов. Далее размещается алюминиевый профиль, в пазы которого укладываются трубы. Данные конструкции завершаются еще одним слоем ДСП.

Второй вариант предусматривает размещение деревянных реек с теплоизоляционным слоем. С помощью строительного уровня их выравнивают строго по горизонтали. Между рейками размещается алюминиевый профиль, в котором укладываются трубы водяного пола. Пространство между профилем и рейками заполняется теплоизоляционным материалом. На весь этот пирог устанавливается черновой пол и финишное покрытие.

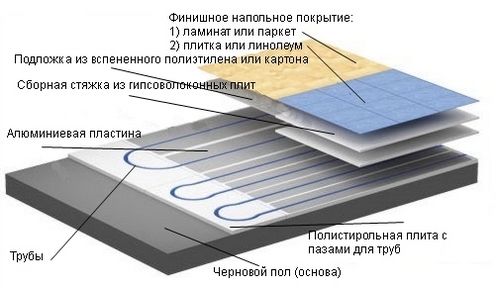

В третьем варианте применяются пенополистирольные плиты, которые имеют готовые пазы для укладки труб и служат в качестве теплоизоляционного материала. Плиты укладываются от угла балкона, на них кладутся специальные пластины из алюминия, а затем в них прокладываются трубы. После проверки работы системы отопления на конструкцию монтируется листы ГВЛ и финишный пол.

Теплый пол водяной своими руками видео

На видео вы можете посмотреть как сделать стяжку для теплого пола. В ролике также даны советы по правильному выбору бетона.
