Водяной теплый пол под линолеум: пошаговый инструктаж

Установка водяного теплого пола под линолеум в частных домах, подключенных к природному газу, может принести комфорт и тепло. Это хороший способ инвестировать средства в отопление дачи или коттеджа с небольшой площадью.

Содержание:

• Нюансы эксплуатирования линолеума с СТП
• Преимущества и недостатки водяных полов
• Состав технологической схемы
  • Главные требования для помещений
• Подготовительный этап + выбор расходного материала
• Схема чернового «пирога» теплого пола
• Технология монтажа утепления пола на воде
  • 1 этап: гидроизоляция основания
  • 2 этап: укладка демпферной ленты
  • 3 этап: укладка теплоизоляционного материала
  • 4 этап: армирование и крепление труб под стяжку
  • 5 этап: укладка контуров теплого водяного пола
  • 6 этап: обустройство стяжки
• Видеоматериалы по монтажу СТП

Нюансы эксплуатирования линолеума с СТП

Современные системы отопления, в основном, используют природный газ. И это вполне закономерно: газовое топливо более доступное и достаточно дешевое. Теплоноситель водяного пола функционирует через газовый котел, поэтому будет логичным применить на практике такую долгосрочную перспективу по эксплуатации теплого пола, в плане экономии на энергоносителях.

Владельцы частной загородной недвижимости не очень охотно применяют линолеум, в качестве наружного покрытия теплого пола из-за ошибочных подозрений по поводу его бытовой безопасности. Линолеум, в отличие от других покрытий, является довольно требовательным материалом к интенсивному нагреву.

Установка водяного теплого пола под линолеумом — это эффективный способ обогрева помещения. При выборе такой системы важно учитывать, что для заливного линолеума требуется определенная толщина покрытия. Пошаговая инструкция поможет вам правильно установить водяной теплый пол и наслаждаться комфортным отоплением в вашем доме.

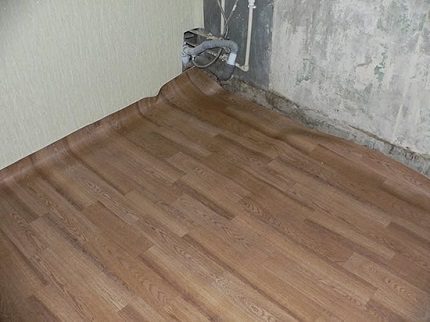

Линолеум является одним из экономичных видов напольных покрытий, который можно успешно и безопасно настелить на теплый водяной пол, обустроенный в вашем коттедже

Если вы будете соблюдать все предписанные нормы регуляции температуры подогрева полов, то линолеум в доме не будет коробиться, вспучиваться под действием чрезмерного нагрева, и , соответственно, выделять вредные вещества.

Применяя качественный, сертифицированный линолеум для настила водяного пола, поддерживая в норме режим подогрева, вы будете наслаждаться комфортом подогретого пола. Это тот случай, когда линолеум может стать не хуже керамической плитки или ламината.

Покрывая пол линолеумом, нужно позаботиться о поступательном, плавном прогреве всей трубчатой системы. Мощность теплого пола не должна быть выше 150 Вт на 1м2

Данного показателя будет достаточно, чтобы температура пола достигла оптимального значения 26-28°С. Вы сможете ходить босиком по линолеуму, не испытывая какого-либо дискомфорта.

Благодаря современным технологиям в производстве напольных покрытий вы можете смело использовать линолеум как финишный, отделочный материал для настила его на смонтированный вами или строительной бригадой водяной пол.

Преимущества и недостатки водяных полов

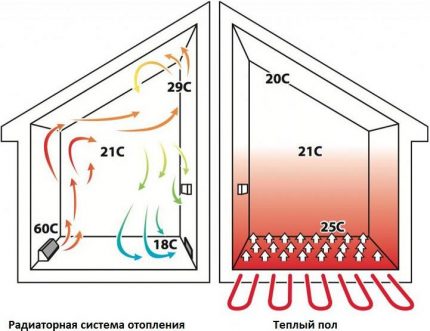

Водяные полы настолько «прижились» в коттеджных поселках и частных домостроениях, что их системы стали устанавливать во вновь возводимых загородных поселениях, где для подключения этой конструкции уже заранее предусмотрены и смонтированы специальные теплообменники.

Главный и показательный плюс данной системы отопления — экономичное потребление тепловой энергии, исключение воздействия таких вредных факторов, как электромагнитные и электрические поля.

Напольные материалы производители линолеума маркируют стилизованными знаками, которые указывают на возможность безопасного применения некоторых моделей вместе с системой теплого пола

Принципиально важными недостаткам установленной в домах СТП считаются следующие моменты:

• зависимость от газового (ил другого) котельного оборудования;
• трудоемкость монтажных работ;
• увеличение высоты полов, что может быть в некоторых случаях недопустимо;
• риск протечки воды в трубах (в случае не соблюдения технологии монтажа).

С перечисленными минусами можно справиться, если каждый этап монтажа теплого пола вы осуществите максимально качественно.

Состав технологической схемы

Основа системы такой достаточно сложной системы подогрева помещения — двухтрубная отопительная схема, функционирующая по принципу принудительной циркуляции воды или иного теплоносителя. К приборам будут подводиться разводки труб и коллекторы.

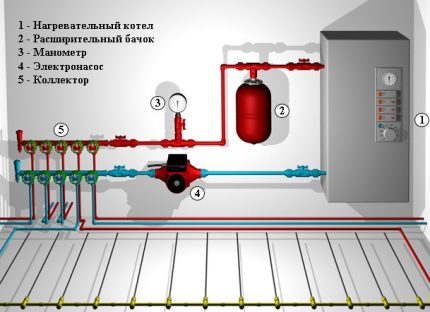

Схематичное изображение типового проекта частного дома, на котором указаны задействованные приборы, узлы и разводки теплого водяного пола

В общую схему закладываются следующие важные составляющие:

• котельная группа — осуществляет бесперебойную циркуляцию по коллекторам горячей воды;
• обратные и подающие магистрали для запитывания группы «коллектор + смесительный узел», распределительные коллекторы;
• отопительная арматура;
• подводящий трубопровод.

Сердце отопительной группы – это котел. Другие, не менее важные ее составляющие — группа безопасности, расширительный или компенсационный бак и насос.

Главные требования для помещений

Водяные полы можно настелить уже в готовых помещениях. Они должны соответствовать следующим принципиальным требованиям:

• с учетом довольно большой толщины теплого пола (8-20 см) проектная высота потолков таких помещений должна позволить владельцам недвижимости смонтировать у себя выбранную систему отопления;
• высота дверных проемов — не менее 210 см;
• основание полов должно быть прочным, чтобы выдерживать тяжесть нагрузки от цементно-песчаной стяжки;
• поверхность основания — ровная и чистая, неровности не более 5 мм. Резкие перепады могут негативно влиять на беспрепятственное течение теплоносителя в трубах, теоретически, могут повлиять на завоздушивание контуров, повысить гидравлическое сопротивление.

В помещениях под устройство теплого водяного пола должны быть окончены штукатурно-отделочные работы, в оконных проемах вставлены стеклопакеты.

Общие теплопотери в помещениях не должны превышать 100 Вт/м2. Если они по факту выше, то вам стоит прежде подумать о более качественном утеплении здания, чтобы не отапливать зря улицу

Производить монтаж полов нужно на самый тонкий стяжечный слой для последующего дополнения сеткой, которую будут укладывать поверх всей конструкции.

Подготовительный этап + выбор расходного материала

Приступая к монтажным работам по настилу СТП, вам потребуется серьезно продумать такие важные аспекты, как:

• расчет технических показателей системы;
• правильный подбор труб;
• определение варианта монтажа.

Произведите необходимые расчеты. На бумаге нарисуйте отопительные контуры будущего теплого пола, чтобы со 100% точностью определиться с фактическим расположением труб.

В том случае, если вы приобрели трубы 20 мм, длина контура по максимуму должна быть до 120 м, если трубы 16 мм — до 100м.

Для качественного утепления полов шаг укладки нужно сделать в 15 см (на 1 этаже, с учетом зимних холодов, возможно сокращение до 8-12см). Разница длины между контурами не может быть более 15 см

Опытные монтажники не рекомендуют класть трубы в тех местах дома, где будет стоять сантехника или корпусная мебель.

Какие нужны трубы? Для водяного пола, как правило, приобретают один из трех типов труб:

• Медные или из нержавеющей стали. Дорогостоящий вариант, но наиболее долговечный и беспроблемный в эксплуатации.
• Металлопластиковые. Доступные по цене, качественные трубы, способные держать форму, просты в монтаже.
• Произведенные на основе сшитого ПЭ (полиэтилена). С ними возможен более простой монтаж напольного трубопровода, они не боятся промерзания, легко ремонтируются. Их минус — в момент превышения температуры воды могут выпрямиться и нарушить целостность конструкции.

Медные трубы — это самый удачный вариант, потому что медь является лучшим проводником и теплоносителем. Трубопровод из меди в теплых полах гарантирует максимальную теплоотдачу водяного контура. Материал будет долго и безукоризненно эксплуатироваться, но он слишком дорогой, поэтому редко используется.

>Возможные способы монтажа

Обустроить в своем доме водяной теплый пол вы можете, воспользовавшись одним из способов:

1. Произвести укладку труб в деревянные или алюминиевые желоба — этот вариант самый оптимальный для деревянного дома.
2. Уложить трубы под бетонную стяжку слоем не менее 3 см над трубами.
3. Уложить трубы в предварительно вырезанные пазы полистирольных плит, которые производятся специально для обустройства теплых полов, после чего залить пол цементной стяжкой.

Выбор способа монтажа производится, исходя из условий и расчетных значений.

Схема чернового «пирога» теплого пола

Технологический процесс по укладке водяного пола состоит в том, что создаются несколько слоев строительных материалов, уложенных в определенной последовательности. Ниже будет подробное описание этих слоев.

В том случае, если у вас основание помещения — бетонная плита, то состав «пирога» будет выглядеть следующим образом:

• гидроизоляция;
• демпферная лента;
• утеплитель;
• арматурная сетка;
• трубы;
• стяжка.

Если основание — грунт:

• насыпной грунт толщиной слоя 15 см;
• щебень толщиной слоя 10 см;
• песок толщиной слоя 5 см;
• черновая стяжка;
• гидроизоляция;
• демпферная лента;
• плиты экструдированного пенополистирола (ЭППС) толщиной не менее 5 см;
• армированная стяжка.

Подготовительные слои должны быть тщательным образом утрамбованы!

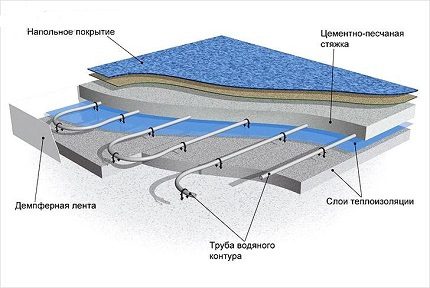

Схематичные слои теплого водяного пола, идущие в строгой очередности. Вся толщина «пирога» — до 15 см, поверхность должна нести рабочую нагрузку до 350 кг на 1 м2

Если вы проведете плотную утрамбовку основания + используете ЭППС, черновая стяжка будет не обязательной.

Технология монтажа утепления пола на воде

Предположим, что вы замечательно подготовили основание под теплый пол: оборудовали бетонную ровную плиту или засыпку без сильных перепадов. Дальше используем поэтапную инструкцию, изложенную ниже.

1 этап: гидроизоляция основания

Начальные действия заключаются в формировании гидроизоляционного слоя, который укладывают под утеплителем. Можно уложить 2 гидроизоляционных слоя (с обеих сторон утеплителя). Второй вариант более предпочтителен. Уложенная в 2 слоя, пленка не даст цементному молочку от стяжки проникать между швов утеплителя, и будет сдерживать влагу, идущую снизу.

Материалом гидроизоляции может служить любой из предлагаемых рынком материалов. Самым доступным и популярным считается обычная полиэтиленовая пленка.

В качестве хорошего гидроизолятора может служить вспененный полиэтилен. Он помогает снизить теплопотери,способствует равномерно распределит тепло. Клеточная разметка, которая нанесена на мультифольгу, поможет упростить процесс раскладки нагревательных труб

Пленкой покрывают основание пола. На стыках фрагменты кладут внахлест порядка 15-20 см, для лучшей герметизации проклеивают скотчем. В том случае, если пленку будете закреплять на низ утеплителя, то трубы на теплый пол можно крепить прямо на теплоизоляционные листы. Гидроизоляция, уложенная сверху утеплителя, потребует укладку монтажной сетки, на которую будут закрепляться трубы теплого пола.

Если вы будете использовать ЭППС в качестве утеплителя, то настилку гидроизоляционного слоя можно исключить из монтажа.

2 этап: укладка демпферной ленты

Демпферная лента является обязательным элементом подготовки основания пола под бетонную стяжку. Линейное расширение бетона при его нагреве до +40°С составляет 0,5 мм на 1 м². Лента, уложенная по периметру помещения, станет препятствием для негативного влияния такого фактора и будет предотвращать возможные трещины в теле стяжки.

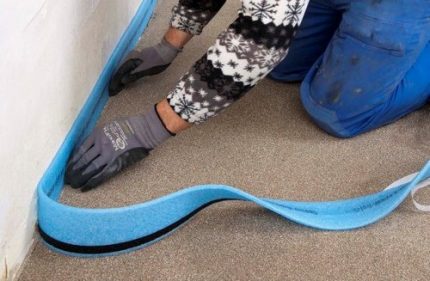

Самоклеящаяся демпферная лента представляет собой полосу высотой до 15 см и толщиной 6-8 мм, с нанесенным слоем клея по средней части полотна. Ее нужно расположить по периметру комнаты, выше верхнего края стяжки

В бюджетном варианте можно применить полоски из поролона или из подручных теплоизоляционных материалов толщиной до 2 см. Такие полосы нужно наклеить на двусторонний скотч или прикрутить шурупами, саморезами. Впоследствии излишки демпферной ленты следует аккуратно обрезать ножом.

>Особенности подготовки больших площадей под СТП

Если помещение имеет достаточно большую площадь полового покрытия или нестандартную форму, то его нужно поделить на зоны прямоугольной или квадратной формы. Это удобно для распределения деформационных зазоров между ними и прокладки деформационных швов. Неправильное положение зазоров будет являться причиной разрушения стяжки.

Здесь требуется уложить демпферную ленту по периметру швов, на месте которых арматурная сетка будет разделяться. В своем основании деформационный зазор должен быть толщиной 10 мм, а его верхнюю часть следует обработать герметиком.

Если трубы будут уложены по стяжке в деформационные швы, их нужно поместить в гофру, по 50 см в каждую сторону. Это предписание строительных правил СП 41-102-98.

3 этап: укладка теплоизоляционного материала

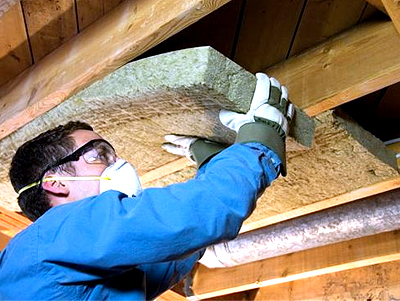

Дальнейшая операция заключается в настилке утеплителя. Строительный рынок насыщен огромным многообразием вариантов. Самый востребованный и недорогой вариант – это популярный листовой пенополистирол толщиной 10 см. Более дорогой вариант представляет собой функциональные профильные маты.

Данные материалы предназначены для того, чтобы препятствовать прохождению тепла от труб вниз, к земле, и направлять его наверх, в помещение дома.

Толщина утеплителя должна быть не менее 100 мм, если теплые водяные полы будут формироваться на грунте, то следует класть 2 слоя материала по 50 мм

В том случае, если вы планируете размещать теплый пол на водной основе над цокольным этажом дома, тогда утеплитель должен быть уложен в толщину не менее 50 мм.

Рассмотрим более подробно эти 2 теплоизолятора:

• Листовой ЭППС имеет низкую теплопроводность и высокую прочность, не боится влаги, которую абсолютно не поглощает. На боковых поверхностях материала есть специальные пазы.
• Профильные полистирольные маты высокой плотности.

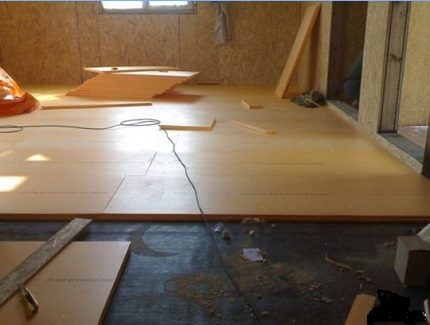

Утеплитель укладывают на полы таким образом, чтобы стыки между листами были тщательно сдвинуты между собой. В монтаже теплого водяного пола утеплитель относится к обязательному элементу подготовительного основания под финишную стяжку.

Теплоизоляция теплого водяного пола: профильные маты из упругого и прочного полистирола являются отличным выбором для надежной фиксации труб

Крайне важно предусмотреть надежное крепление плит ЭППС к черновому основанию, иначе при заливке бетонной стяжки они будут всплывать. Идеальный выбор крепления – это тарельчатые дюбели, с помощью которых следует крепить плиты теплоизолятора в местах состыковок и по центру.

4 этап: армирование и крепление труб под стяжку

Первый слой арматурной сетки укладывают на листы утеплителя. Сетка в данном случае используется в качестве основы под крепление водяных контуров и для последовательного распределения тепла по всей поверхности будущего теплого пола. Куски сетки связывают проволокой, затем при помощи нейлоновых хомутиков крепят трубы к полотну сетки.

Процесс армирования основания должен проходить минимум 2 раза: первый слой кладут поверх утеплителя, а второй поверх труб. Вы можете использовать металлическую арматурную сетку, выполненную из прутков, с диаметром до 5 мм и любым удобным шагом

Металлическую сетку для армирования можно заменить пластиковой. Она хорошо армирует стяжку, спасая ее от опасных растрескиваний. Укладывать такой материал довольно просто. Пластиковая сетка продается в рулонах, ее цена не высокая, с ней абсолютно исключено повреждение труб.

После того, как арматурная сетка постелена, встанет вопрос о защите труб. Когда вы будете перемещаться по металлической сетке, то можете повредить трубы и саму сетку, поэтому рекомендуется ходить только по заранее положенным доскам или отрезкам фанеры.

В строительной практике существует грамотное решение, применив которое при монтаже водяного пола, вы не допустите потенциальных повреждений на трубах в момент заливки бетонной стяжки:

• Готовят цементный раствор, из расчета 1 часть цемента М400 + 3 части песка.

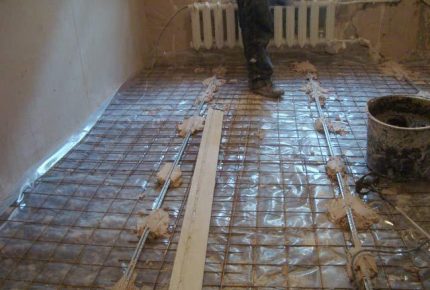

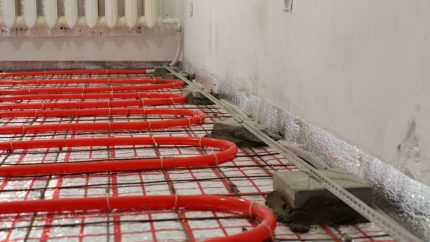

• В процессе укладки арматуры формируют нашлепки из раствора, они должны частично выступать за края сетки, примерно на 2 см.
• «Ляпки» кладут с периодичностью 30—50 см, это позволит потом постелить на них доски, другой подручный материал и безопасно перемещаться по всей площади заливки.

Дополнительный плюс такого решения – это фиксирование сетки. Во время ходьбы рабочих по полу она изгибается, это может привести к повреждению сварных швов.

5 этап: укладка контуров теплого водяного пола

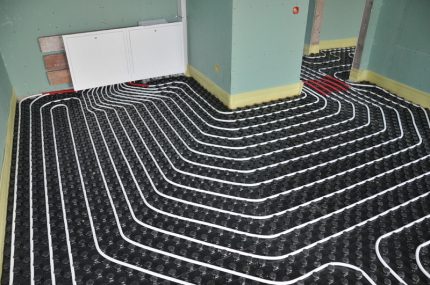

В арсенале современных методов монтажа водяного пола содержатся 2 популярные схемы укладки труб, которые используются в практике:

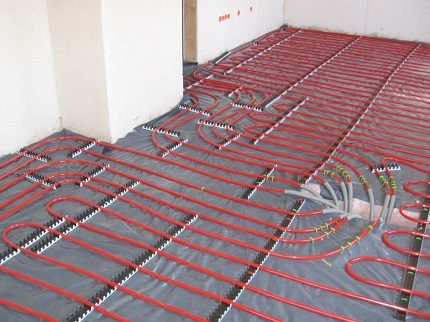

1. «Змейка». Более простая монтажная схема. Недостаток ее в том, что в начале и конце пола будет ощущаться разница температур от 5 до 10°C. Вода, проходя путь от подающего коллектора к обратному, начинает остывать.

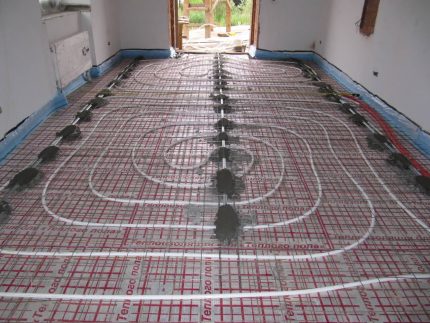

2. «Спираль» или «улитка». Достаточно сложная в реализации схема, но с ней t ̊ всего пола будет одинаковой, т. к. подача и обратка будут проходить вместе. В 90% случаев монтажа специалисты применяют этот способ укладки труб.

Существуют комбинированные методы укладки труб. В частности, крайние зоны можно уложить «змейкой», а центральную часть «улиткой».

Комбинированный метод помогает равномерной разбивке помещения на контуры, оптимальному распределению остатков трубопроводной фурнитуры и обеспечению правильного теплового режима

Каждый из вышеописанных способов укладки труб позволяет применять переменный шаг укладки. Это такой метод, когда по краям шаг будет составлять 100—150 мм, а в центре помещения — 200-300 мм. То есть, в одном помещении вы сможете сделать более интенсивный нагрев краев помещения.

6 этап: обустройство стяжки

Для заливки стяжки выбирают бетонный раствор марки М-300 и более. Раствор М-300 состоит из:

• цемента, М-400;
• песка;
• щебня фр. 5х20.

Рабочая пропорция раствора следующая: Ц/ П/ Щ (кг) = 1/ 1,9/ 3,7.
Над трубами стяжка должна возвышаться на 3-4 см, чтобы тепловая энергия теплого водяного пола равномерно распространялась по всей площади пола.

Заливку стяжки нужно производить после монтажных работ по установке всех контуров и проведения обязательных гидравлических испытаний. Если толщина стяжки будет более 15 см, то понадобится дополнительный перерасчет теплового режима водяного пола.

Увеличение толщины стяжки потребует за собой увеличение времени нагрева до оптимальной температуры после включения системы. Чем ниже будет теплопроводность стяжки, тем выше нужно будет поднимать температуру воды в коллекторах

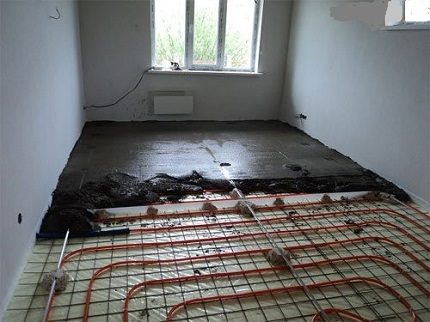

Если вы сделали все операции правильно, то хорошо замешанный бетонный раствор для стяжки не будет выделять воду и расслаиваться. При температуре воздуха +20°С стяжка начнет «схватываться» спустя 4 часа.

По истечении трех дней после заливки стяжка наберет только половину своей прочности, окончательно она застынет только через 28 дней. Систему подогрева теплого водяного пола до этого момента включать нельзя. Линолеум следует укладывать после полной готовности.

Видеоматериалы по монтажу СТП

Как правильно подобрать материал для укладки водяного пола под ламинат и грамотно уложить трубы, вы узнаете из следующих видеороликов.

Профессиональные рекомендации по выбору труб:

Нюансы монтажа с использованием коллекторной схемы:

Чтобы самостоятельно создать теплый пол с водяным подогревом, нужно вооружиться терпением и качественными строительными материалами, а также сертифицированным оборудованием. Настройку балансировочных вентилей, монтаж котла и насоса доверьте опытным специалистам.
