Циркуляционный насос играет роль в обеспечении постоянного давления во всей системе, что способствует более равномерному прогреву дома. Такой устройство находит применение не только в системах отопления, но и в схемах, обеспечивающих подачу горячей воды.

Виды циркуляции теплоносителя

Современная система отопления может работать при помощи естественной циркуляции теплоносителя и принудительной.
В процессе естественной методики движение жидкости происходит вследствие разности веса тёплой воды, идущей по прямой трубе, и охлаждённой жидкости, проходящей по обратной трубе отопительной системы. Если же это отопление работает на принудительной циркуляции теплоносителя, то движение жидкости происходит за счёт её перекачки с помощью насоса. Рассмотрим эти два вида более подробно.

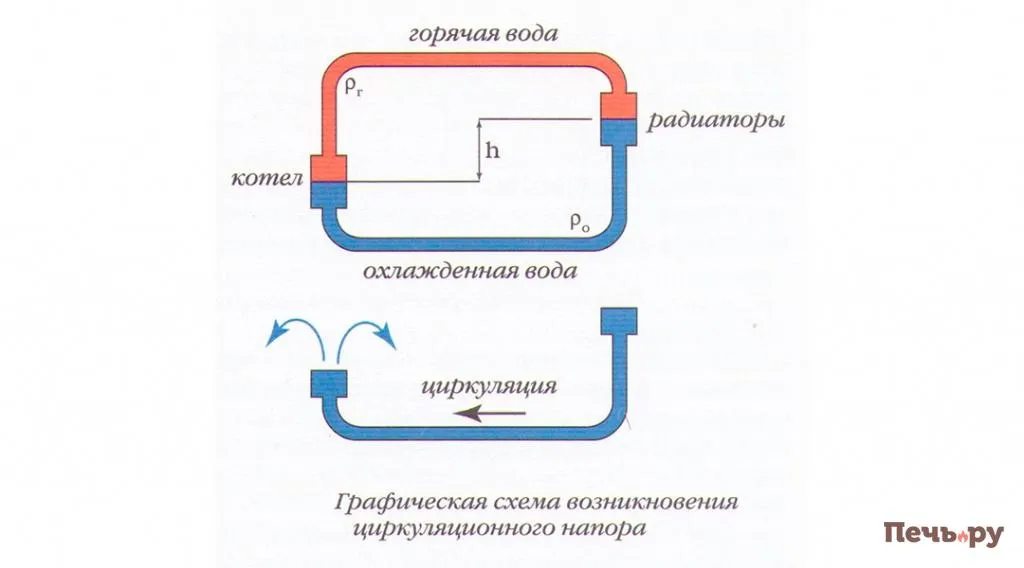

Естественная циркуляция

Горячая жидкость обладает более маленькой плотностью и значительно меньшей массой – по сравнению с холодной водой. В «естественном» процессе происходит следующее: «лёгкая» нагретая жидкость вначале поднимается вверх от котельного устройства по подающему стояку. После чего, достигнув его верхней точки, она перемещается по обратному стояку вниз к трубам отопительной системы и устройствам отопления.

Протекая через отопительные приборы, вода охлаждается, отдавая им своё тепло. Одновременно с остыванием жидкость «тяжелеет», после чего возвращается через обратный трубопровод к точке подогрева.

Главные недостатки естественной циркуляции:

• Маленький напор! В частном доме с помощью такого способа невозможно добиться хорошего напора, чтобы обеспечить равномерное прогревание всего дома. Для его увеличения многие жильцы подогревают воду настолько, что она доходит до температуры кипения, в результате чего происходит перерасход газа, перегрев труб и уменьшение их сроков службы.
• Образование пробок. Из-за недостаточного напора образуются солевые наслоения и продукты коррозии металлов внутри некоторых участков в трубопроводе. Подобные «закупорки» препятствуют привычной циркуляции теплоносителя, что нередко ведёт к полной её остановке.
• Нарушение эстетики в интерьере. Приходится отказываться от применения в отопительной системе радиаторов и использовать крупноформатные стальные трубы. Состыкованные под неприглядным углом, трубы с большим диаметром полностью «выбиваются» из общего интерьера.

Помните! Что если какой-либо из участков трубы в доме остаётся холодным при функционирующем котле, — значит, в системе нарушена циркуляция теплоносителя. Понять это можно и по самому котлу, который либо начинает плохо работать, либо совсем не хочет включаться.

Выделяют 2 причины подобной неприятности:

• Если сильные температурные перепады замечены на коротком участке, это значит, что здесь образовалась закупорка из солей.
• При понижении температуры в трубах на более длительном участке, который включает и «обработку», — говорят о нарушении циркуляции вследствие смены положения труб. Известно, что с годами дом даёт серьёзную усадку, отчего и положение труб подвергается серьёзным изменениям. Это может быть незаметно невооружённым глазом, однако циркуляция теплоносителя может быть нарушена.

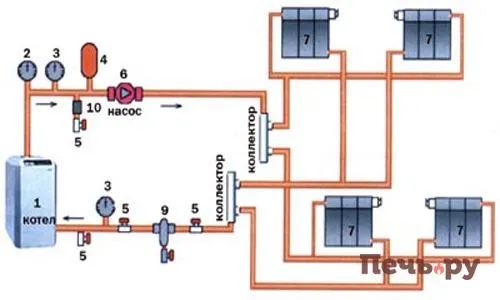

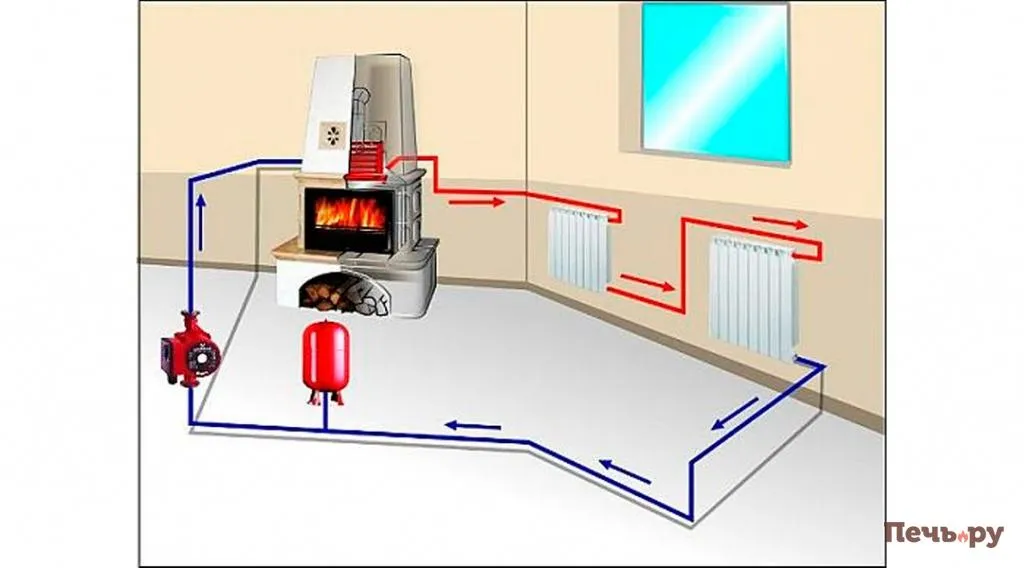

Принудительная циркуляция

Отопительная система с применением циркуляционного насоса или по-другому принудительный способ заочно ликвидирует все вышеперечисленные недостатки естественной циркуляции. Многие современные модели котельного оборудования уже изначально оснащаются встроенными насосами, предназначенными для циркуляции жидкости. К подобным устройствам относят: «Дон», «Житомир-М», «АОГВ-100» и другие. Их цена варьируется в пределах 20-40 тыс. рублей.

Есть и более бюджетный вариант – приобретение циркуляционного насоса отдельно. Кроме того, купленный насос можно врезать и в уже эксплуатируемую систему, включающую естественную циркуляцию, с применением стальных труб больших диаметров. Для осуществления монтажа вам понадобятся:

• фитинг с шаровыми кранами – 2 шт;
• стальной сгон – 2 шт;
• угловой фитинг – 2 шт;
• фильтр-отстойник – 1 шт.

Диаметр указанных деталей зависит от диаметра патрубков самого насоса. Применение подобных аксессуаров заметно упростит ремонт/замену насоса.

Пошаговый монтаж

• Прорезать на трубе на нужном расстоянии друг от друга отверстия. Наваривать вокруг них сгоны в положении, перпендикулярном трубе.
• На промежутках между сгонами прорезать трубу и вварить в неё обратный клапан либо заглушку.
• Установить фильтр-отстойник на входной патрубок циркуляционного насоса. Он будет препятствовать проникновению в устройство взвешенных частиц тех веществ, которые содержатся в жидкости.
• Прикрутить к выходному патрубку и на вход фильтра два фитинга с шаровыми кранами.
• Закрепить конструкцию на готовые сгоны при помощи угловых фитингов.

Шаровые краны необходимы для перекрытия жидкости при демонтаже насоса. Заглушка, расположенная внутри трубы, препятствует «утеканию» жидкости.

Правила установки и противопожарная безопасность

• Перед сваркой убедитесь в том, что все стены и аксессуары в комнате защищены несгораемыми материалами. Для того, чтобы обезопасить пол и стены, можно использовать листы кровельной стали.
• С местом сварочных работ поставьте тару с водой либо песком.
• По окончании работ ещё около четырёх часов старайтесь периодически осматривать места сварки на предмет возгорания.
• Устанавливайте насос в легкодоступном месте, на приличном отдалении от газовых устройств. Лучше всего монтировать его на «обратку» трубы, поскольку в этом месте наблюдается наиболее щадящая температура жидкости.
• Следите за тем, чтобы ход стрелки, которая выгравирована на корпусе устройства, совпадал с ходом движения теплоносителя. Ось агрегата должна быть расположена горизонтально.
• Обязательно заземлите насос в том случае, если проводка в квартире оснащена двухжильным проводом, а также нет розеток со вспомогательными заземляющими контактами.

Расчёт подачи и напора

Некоторые модели оснащены ступенчатыми переключателями, которые помогают в регулировке частоты вращения ротора и, разумеется, скорости циркуляции жидкости в системе. Покупая насос, помните о том, что его главные характеристики – подача (Q, м³/час) и напор (H, м вод. ст.) теплоносителя – должны соответствовать параметрам вашей отопительной системы.

1. Подача. От неё зависит скорость циркуляции. При чрезмерно высоком показателе жидкость долго не остывает, поэтому происходит мощный разогрев системы. Нагревательное оборудование и насос могут полностью выйти из строя, вода не остывает даже при небольших оборотах двигателя.

Способ расчёта:

• Умножьте площадь помещения, которое отапливается, на коэффициент, равный 0,043, и получите приблизительный показатель Q. По-другому этот коэффициент называется удельная подача.
• Подобная величина определяется европейскими стандартами на отопительные системы для дома с количеством жилых квартир – менее двух, а также разностью температур в трубопроводах, составляющей 20 °C.

2. Напор. Из-за слишком большого напора (избыточного давления) растёт нагрузка на всю арматуру, а также на приборы отопления. В то же время в результате недостаточного напора агрегат не способен преодолеть гидравлическое сопротивление радиатора и арматуры. Подобное может привести к нарушению циркуляции теплоносителя.

Напор агрегата или по-другому показатель Н – определяется, исходя из потерь мощности на радиаторах и арматуре, а также из гидравлического сопротивления «изнанки» трубопроводов.

Способ расчёта:

• На 1 м трубопровода приходится напор, равный 0,015 м. При этом длина трубопровода эквивалентна сумме длин 2-х труб (прямой и обратной).
• Полученный показатель умножить на коэффициент запаса напора, равный 2,2. К примеру, если общая длина трубопровода эквивалента 100 метрам, то напор вычисляется так: Н=100 м*2,2*0,015 м = 3,3 метра.

В той фирме, где вы будете покупать устройство, вам помогут точнее рассчитать параметры. Для таких вычислений они используют специальные онлайн-программы.

Преимущества принудительного способа

• Можно использовать трубы, обладающие небольшим диаметром: подходят и металлопластиковые модели, которые стыкуются на фитингах с резьбой на конце. Подобная конфигурация заметно облегчает ремонт отопительной системы, поскольку отпадает необходимость в сварке.
• Расположение труб и радиаторов возможно в любом порядке, что оптимально для внутреннего интерьера.
• Переключатель насоса предлагает гибкую регулировку интенсивности отопления.
• Ликвидируется возможность образования коррозии и солей в трубах благодаря непрерывному движению теплоносителя.
• Для подогрева быстро циркулирующей жидкости требуется значительно меньше затрат на газ.

Недостатки принудительного способа

• Отопительная система напрямую зависит от электроснабжения дома от сети переменного тока с напряжением, эквивалентным 220 В.
• Система отопления зависит от исправности насосного устройства.

Наиболее популярные насосы для бытового использования считаются отопительные системы производства «Вило» и «Лаинг». Они сравнительно дешёвые (в районе 4 тыс. руб.), бесшумные и тратят минимум электроэнергии: в среднем около 90 Вт.

Почему водяной насос гудит но не качает воду?

Водяной насос может гудеть, но не качать воду по нескольким причинам:

1. Повреждение подшипников: Если подшипники насоса изношены или повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Неисправные подшипники нужно заменить.

2. Засорение входного отверстия: Если входное отверстие насоса забито грязью, мусором или другими материалами, это может привести к тому, что насос не будет качать воду. Необходимо очистить входное отверстие.

3. Повреждение внутренних деталей насоса: Если внутренние детали насоса повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Необходимо провести ремонт или замену поврежденных деталей.

4. Недостаточное количество воды: Если насос не имеет достаточного количества воды для качания, то это может привести к тому, что он будет гудеть, но не качать воду. Необходимо проверить, что водоснабжение насоса работает правильно и достаточно.

В целом, если водяной насос гудит, но не качает воду, то следует провести проверку и выявить причину неисправности, чтобы принять соответствующие меры для устранения этой проблемы. Если самостоятельно не получается определить причину, то лучше обратиться к специалисту.
