Водопровод на даче своими руками — инструкция!

Для этого почти каждый владелец загородной недвижимости хочет иметь полноценную водопроводную систему. Решение этой задачи может быть реализовано самостоятельно, что дает возможность получить важный опыт и экономить за счет исключения необходимости в нанимании внешних мастеров. Лучше всего запланировать установку водопровода еще во время разработки проекта дома и загородного участка.

Если вы планируете получать воду из колодца или скважины, то вам обязательно необходимо предусмотреть установку фильтра. Подобрать необходимый фильтр можно здесь. Так же на www.bwt.ru вы найдете много других решений для очистки воды.

Важность полноценного водопровода на даче трудно переоценить. Без постоянного водоснабжения уход за участком становится крайне трудоемким делом, да и обычное мытье посуды превращается в настоящее испытание, не говоря уже об использовании современной бытовой техники, требующей подключения к водопроводу и канализации.

Содержание:

• Особенности устройства частного водопровода
• Выбор источника водообеспечения
  • Централизованное водоснабжение
  • Шахтный колодец
  • Скважина
• Летние и зимние водопроводы
  • Летний вариант
  • Зимний вариант
• Составление проекта
• Монтаж компонентов водопроводной системы
  • Первый шаг
  • Второй шаг
  • Третий шаг
  • Четвертый шаг
  • Пятый шаг
  • Шестой шаг
  • Седьмой шаг
• Обеспечение горячего водоснабжения
  • Видео – Водопровод в загородном доме своими руками

Водопровод на даче своими руками

Общий план того, как сделать дачный водопровод

Особенности устройства частного водопровода

Полноценный проект включает в себя ряд чертежей и документов, в числе которых:

• поэтапный план выполнения работы;
• схемы размещения труб и основных элементов водопроводной системы;
• смета и т.д.

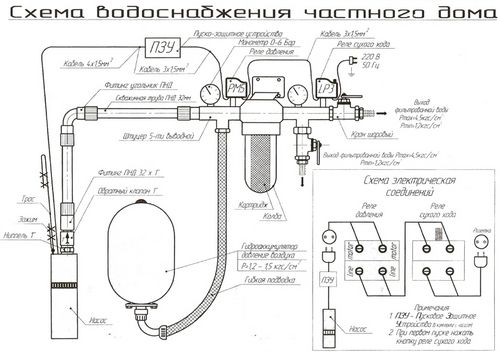

  Схема водопровода

Для обустройства бойлерно-водомерного узла нужно выделить небольшую комнату на первом этаже дома. Будет достаточно помещения площадью 3-4 м². Удобнее, когда узел ввода воды и необходимые технические устройства расположены в одном помещении – это дает владельцу возможность в полной мере контролировать процесс подачи воды.

Типичная система частного водообеспечения включает в свой состав следующее оборудование:

• трубопровод. Подходят изделия, изготовленные из полипропилена, металлопластика и металла;
• комплект кранов и фитингов;

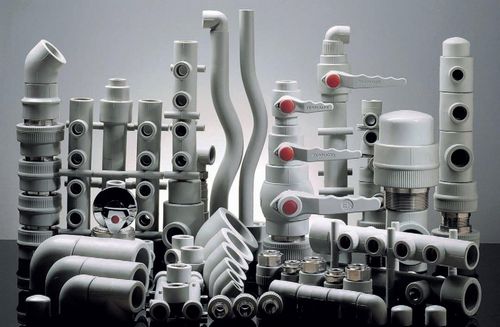

  Трубы и фитинги

• насос;


  Поверхностный насос для подъема воды из скважины

• манометр;

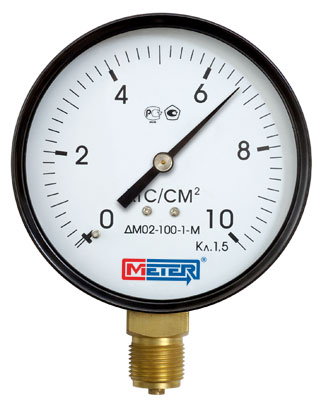

  Манометр ДМ02 Метер

• расширительный бак;

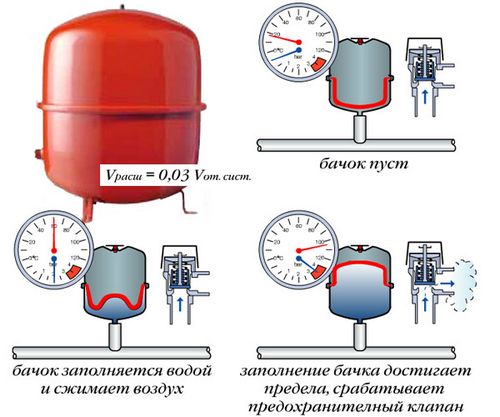

  Расширительный бачок

• реле давления;


  Реле давления РД-2Р (Росма)

• электросопровождение с полноценной автоматической защитой;
• очистные фильтры для устранения взвешенных частиц и разного рода загрязнений из состава воды;

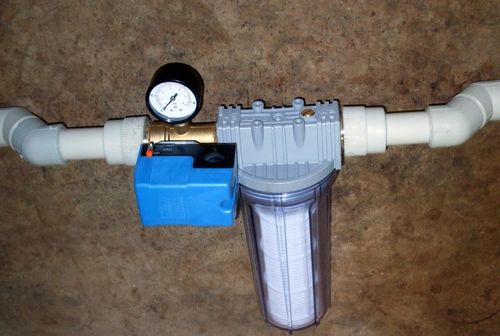

  Фильтр для очистки воды

• водонагреватель. Устанавливается по необходимости. В большинстве случае более удобной является накопительная модель.

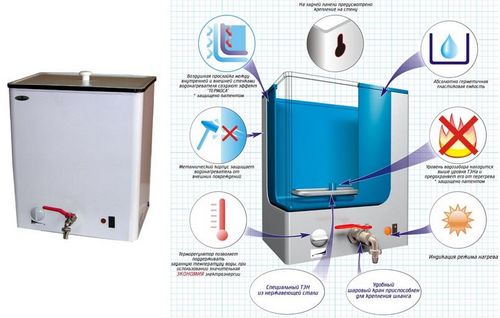

  Практичный накопительный водонагреватель для дачи

Выбор источника водообеспечения

В процессе проектирования дачного водопровода нужно выбрать оптимальный источник воды. Ознакомьтесь с доступными вариантами и выберите наиболее подходящий для вашего случая.

Централизованное водоснабжение

Централизованное водоснабжение

Наиболее простой и удобный вариант. Важно, чтобы напор в системе был достаточным для доставки воды в здание. В противном случае нужно будет дополнительно покупать насос либо же рассматривать иные методы водообеспечения.

Вода в здание будет подаваться по системе труб и фитингов.

В данном случае для монтажа водопровода обычно не нужно покупать никакие дополнительные устройства – нужно попросту выкопать траншею, уложить элементы водопровода и врезаться в центральную магистраль.

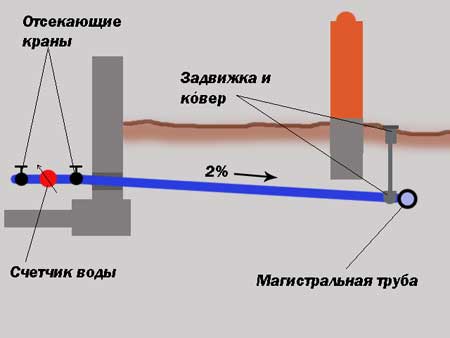

Централизованное водоснабжение на даче

При отсутствии возможности подключения к центральной магистрали рассмотрите следующие варианты.

Шахтный колодец

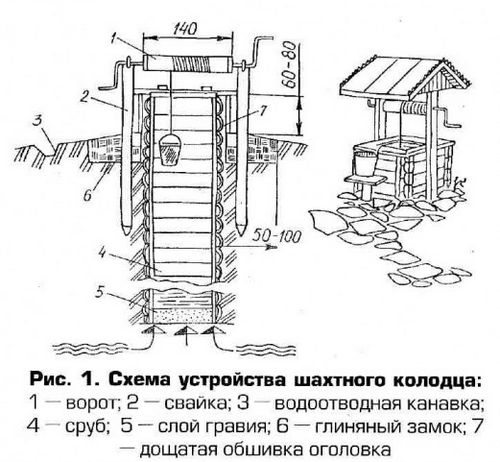

Шахтный колодец

Способ подходит для участков с глубиной залегания подземного водоносного слоя не ниже 8-10 м.

Шахта для колодца обустраивается усилиями 2-3 человек – в одиночку слишком долго и сложно.

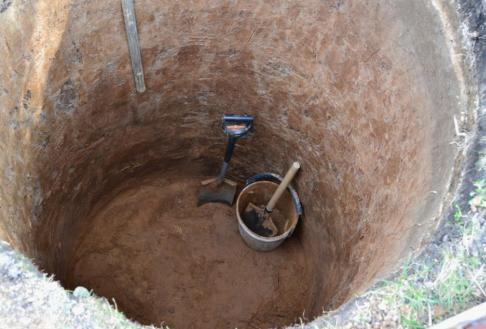

Рытье колодца

Основное преимущество рассматриваемого варианта заключается в предельной простоте системы – ухаживать и ремонтировать ее можно будет своими силами. Содержание такого колодца в нормальном состоянии не требует ощутимых затрат.

Главным же недостатком является строго ограниченное водообеспечение. Далеко не каждый индивидуальный колодец сможет дать столько воды, сколько необходимо для удовлетворения всех нужд семьи.

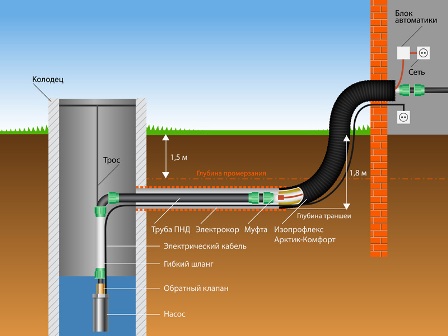

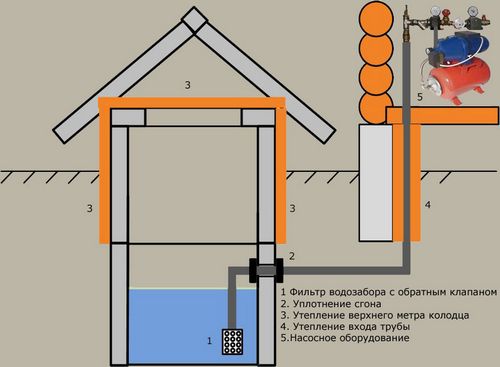

Устройство водоснабжения из колодца

Так выглядит колодец с подведенной трубой и спущенным погружным насосом

Прежде чем отдавать предпочтение этому варианту, рассчитайте необходимое вам количество воды и установите, сколько воды сможет давать колодец.

Обустройство водопроводной системы на основе шахтного колодца требует применения поверхностного насоса. Оборудование сравнительно недорогое и простое в обслуживании.

Поверхностный насос для дачного водоснабжения из колодца

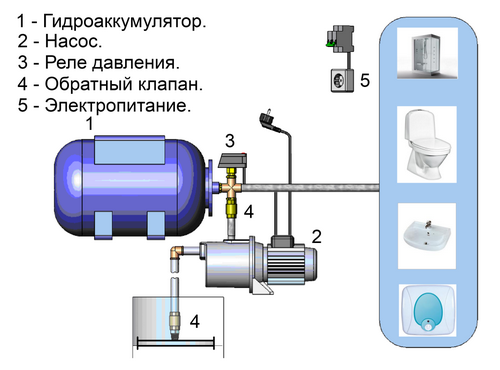

Подключение поверхностного насоса

Скважина

Если подземный водоносный слой залегает глубже 8-10 м, придется бурить скважину. Удовольствие не из дешевых – бурильщики берут достаточно существенные деньги за свою работу.

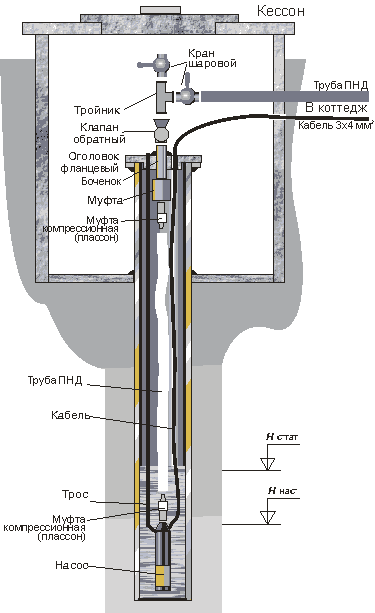

Схема водопровода из скважины

Зато, потратив один раз деньги на обустройство скважины, вы обеспечите свою дачу чистой водой в необходимых объемах. При желании сэкономить можете попробовать договориться с соседями и сделать одну скважину на несколько домов.

Как провести водопровод из скважины

Для обустройства водопроводной системы в данном случае понадобится специальный скважинный либо погружной насос. Подобное оборудование стоит гораздо дороже своих поверхностных аналогов, однако в плане эффективности обеспечения чистой водой ему нет равных.

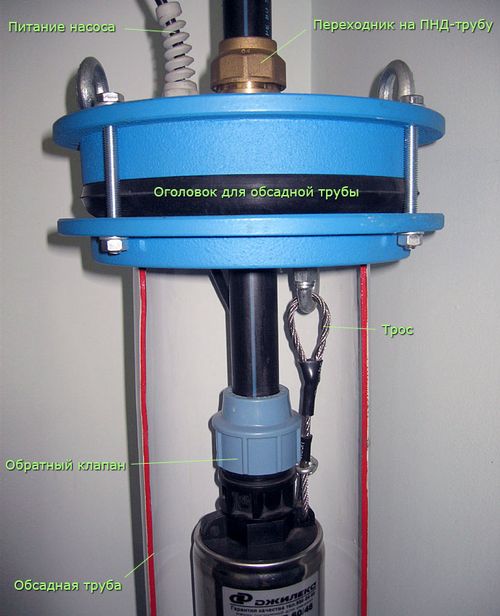

Нюансы монтажа водопровода из скважины

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

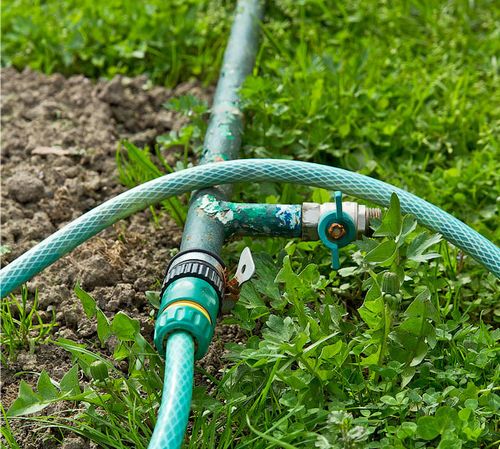

Летний водопровод на даче

Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

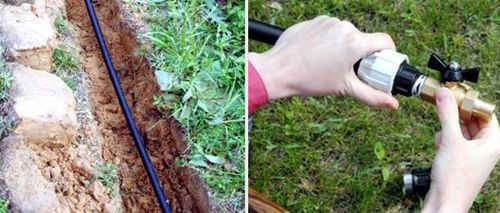

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Летний водопровод на даче

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

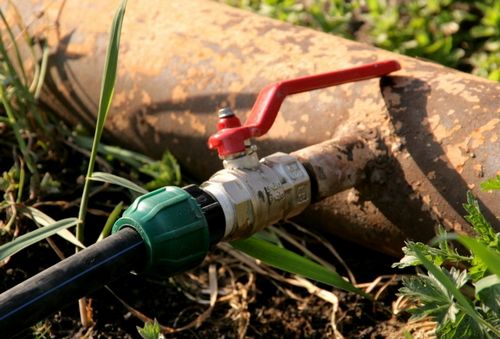

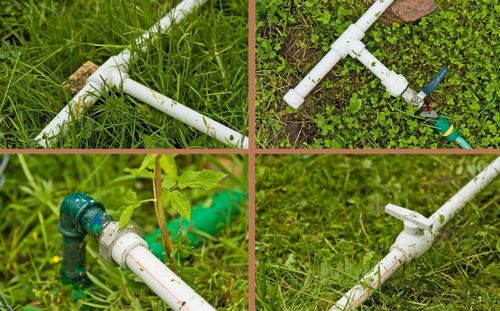

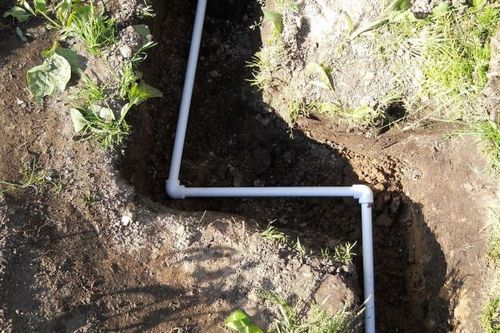

Разводка труб для летнего водопровода

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Водопровод на даче

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Делаете водопровод?

Рекомендуем Вам ознакомиться с пошаговой технологией монтажа канализации на даче — ссылка на статью.

А также читайте про бурение скважины своими руками.

И не забудьте посмотреть статью про то, как выбрать насос для скважины, ссылка здесь.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Уклон труб

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

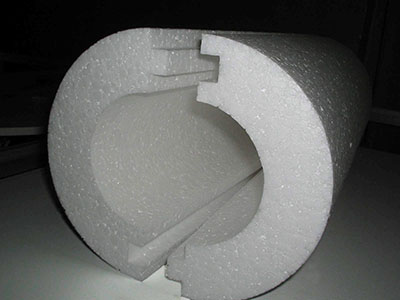

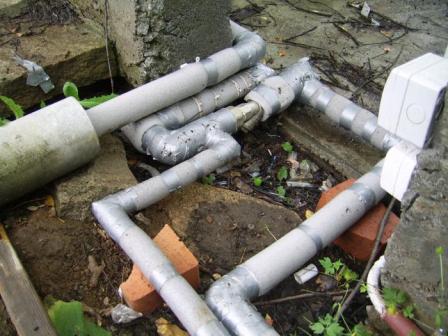

Полистирольная «скорлупа» для утепления труб

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

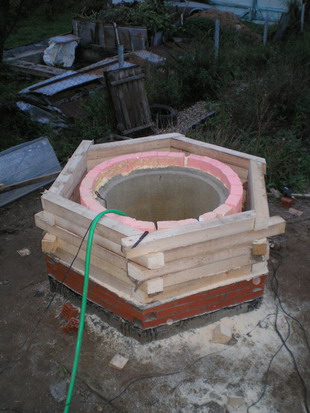

Утепление колодца

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

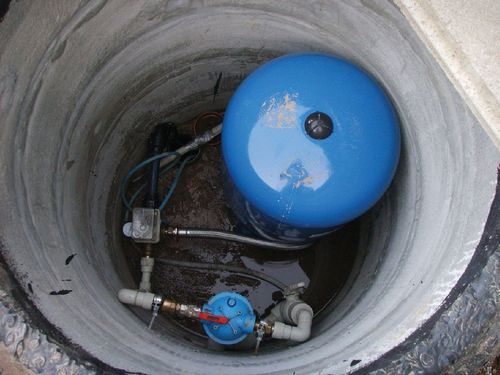

Кессон

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Типовое устройство насосной станции

Канализационная система также нуждается в утеплении. В случае его отсутствия стоки замерзнут и нарушат работу системы водоотвода.

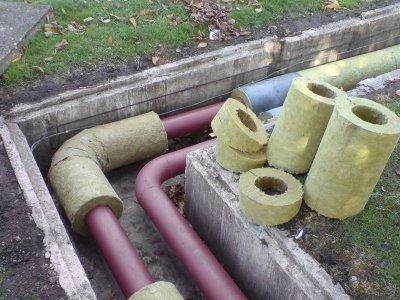

Утепление канализационных труб

Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

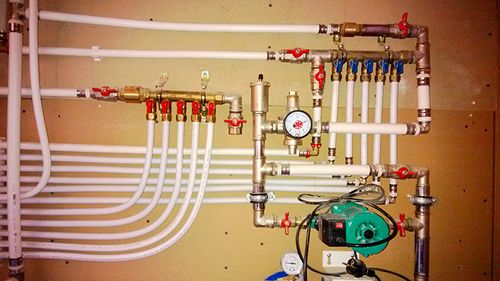

Разводка труб, бойлер и расширительный бак

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Монтаж компонентов водопроводной системы

Первый шаг

Выкопайте траншею от водяного источника до точки ввода трубы в здание.

Второй шаг

Установите насос. Оборудование глубинного типа опускается в источник водоснабжения. Поверхностные же насосы монтируются рядом со скважиной либо колодцем. Установка насоса выполняется в обогреваемой комнате либо же в кессоне.

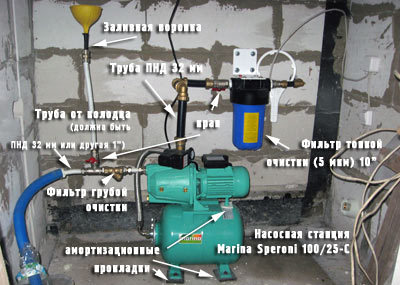

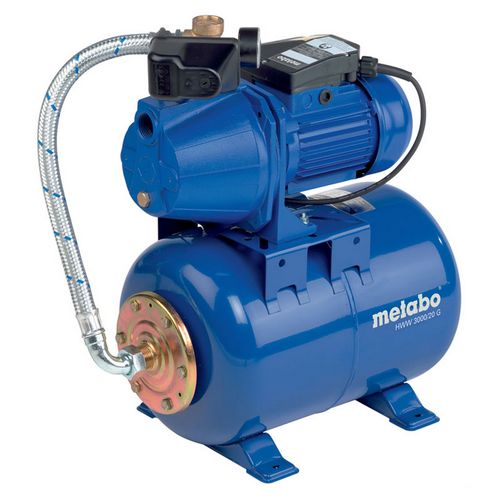

Насосная станция

Третий шаг

Подключите трубу водопровода к установленному насосу. Свободный конец подключенной трубы прикрепите к штуцеру с пятью выводами.

Четвертый шаг

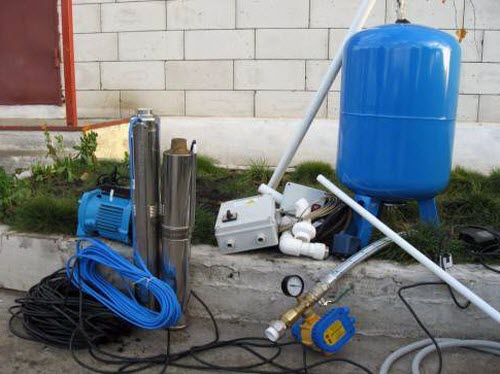

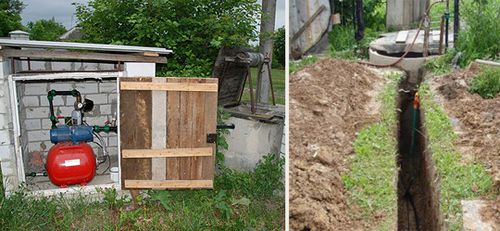

Монтаж системы водоснабжения

К свободным выходам штуцера подключите накопительный бак, манометр, а также реле давления. Объем накопительного бака может достигать 400-500 л и даже больше. Благодаря этому приспособлению будет обеспечиваться оптимальное давление в водопроводной системе. Помимо этого, в накопительном баке можно хранить воду на случай непредвиденных ситуаций.

Пятый шаг

К оставшемуся свободным штуцерному выводу подключите трубу, а затем проведите магистраль по предварительно выровненному дну вырытой траншеи прямиком в дом. Также по дну ямы нужно проложить защищенный кабель для подключения насоса и гидроаккумулятора.

Важно, чтобы розетка, предназначенная для включения упомянутых выше агрегатов, была правильно заземлена.

Шестой шаг

Монтаж водопровода на даче

Перед точкой ввода трубы в здание смонтируйте запорный кран. Он позволит вам перекрывать водоснабжение при возникновении такой необходимости.

Седьмой шаг

Убедившись в правильности работы внешнего трубопровода, засыпьте яму и приступайте к монтажу внутренней разводки.

Вне зависимости от выбранного источника водоснабжения систему водопровода настоятельно рекомендуется укомплектовать очистными приспособлениями

Внутреннюю разводку выполните в соответствии с ранее подготовленной схемой. В этом моменте ориентируйтесь на свои предпочтения. Делайте все так, чтобы в дальнейшем вам удобно было пользоваться подключенным водопроводом.

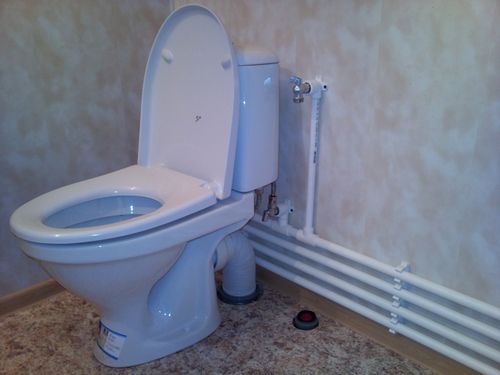

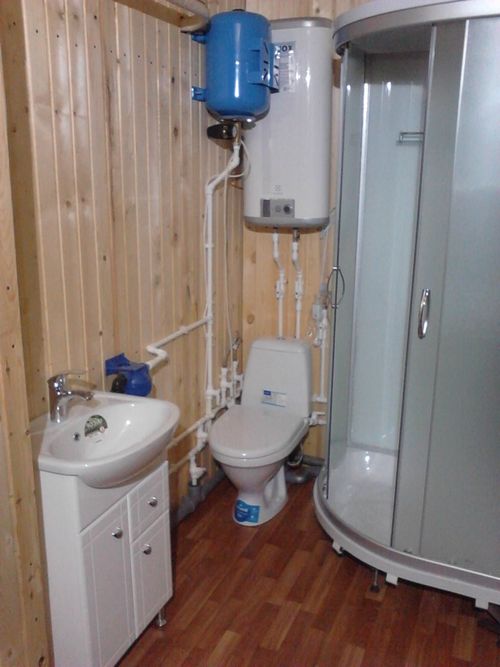

Монтаж внутреннего водопровода на даче

В завершение вам останется обустроить точки забора воды, подключив смесители, технику и пр.

Обеспечение горячего водоснабжения

При необходимости обеспечения горячего водоснабжения можете доукомплектовать свою водопроводную систему нагревателем воды. Существуют накопительные и проточные разновидности такого оборудования. На дачах удобнее всего использовать накопительные баки.

Установка водонагревателя выполняется по стандартной для такого оборудования схеме.

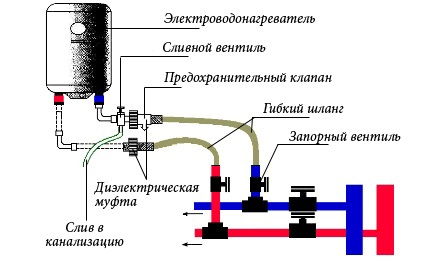

Как подключить водонагреватель

Теперь вы знаете, в каком порядке выполняется монтаж водопроводной системы и что нужно учесть для успешного проведения всех сопутствующих мероприятий. Сделайте все в соответствии с положениями приведенного руководства, и ваш водопровод будет исправно служить долгие годы.

Удачной работы!
