Водосточная система WAVIN (ВАВИН) Каньон

Водосточная система WAVIN Каньон предназначена для перекачивания воды с интенсивностью до 75 мм/ч в ливневую канализацию. Финская компания WAVIN предлагает комплексный продукт под названием «Каньон», включающий в себя компоненты такие как угольные желоба, которые монтируются на углах крыши для соединения водопроводов.

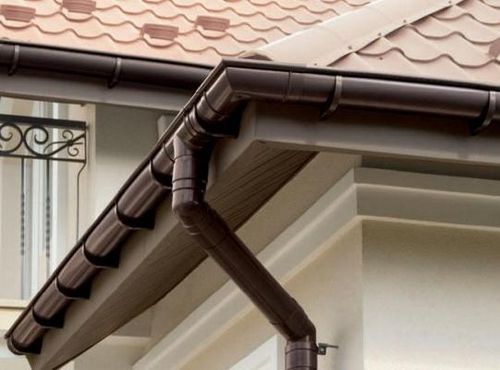

Водосточная система Wavin

Конструкция системы WAVIN Каньон

Содержание:

• Конструкция системы WAVIN Каньон
  • Характеристики элементов водостока WAVIN Каньон

• Водосточными желобами  – приемниками осадков, которые крепят у края кровли.
• Водосточными воронками – узлами сопряжения горизонтальных желобов и вертикальных сточных труб.
• Муфтами желоба  – узлами сопряжения мерных отрезков водостоков. Вкладыши муфты накладывается на водосточный желоб сверху и снизу, фиксируя один мерный отрезок к другому.
• Хомутами желоба – кронштейнами, удерживающими водосточные желоба у края кровли.
• Водосточными трубами – вертикальными стоками, обеспечивающими отвод ливневого потока от сточного желоба.
• Двухраструбными отводами – узлами сопряжения сточных воронок и вертикальных труб.
• Ревизиями, тройниками и прочими фитингами для сточных труб.
• Сетчатыми фильтрами, которые вкладываются в водосточные желоба и воронки.

Сборка системы предполагает фиксацию всех элементов на защелки (клипсы), являющиеся частью конструкционных элементов. С помощью саморезов или анкеров фиксируют только хомуты желобов, которые крепятся в зоне кровельной подшивки или на стену строения.

Конструкция системы WAVIN Каньон

Характеристики элементов водостока WAVIN Каньон

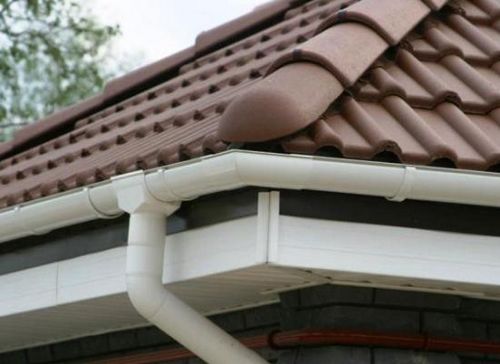

Водосточная система Wavin Каньон — белого цвета

• Диаметр угловых и водосточных желобов – 75, 100, 130 или 160 миллиметров.
• Длина водосточных желобов – 2, 3 или 4 метра.
• Диаметр водосточных труб – 50, 90 или 110 миллиметров.
• Длина водосточных труб – 2,3 или 4 метра.
• Пропускной диаметр водосточной воронки – 75, 90 или 110 миллиметров.
• Угол двухраструбного отвода – 67 градусов.
• Диаметр двухраструбного отвода 50, 75 или 110 миллиметров.
• Диаметр ревизии – 50, 75 или 110 миллиметров.
• Стоимость водосточного желоба – от 5 до 25 долларов, в зависимости от диаметра и длины.
• Стоимость водосточной трубы – от 8 до 38 долларов, в зависимости от диаметра и длины.
• Стоимость углового желоба – от 10 до 50 долларов, в зависимости от диаметра.
• Стоимость водосточной воронки – 9 до 15 долларов, в зависимости от диаметра.
• Стоимость двухраструбного отвода – до 5 долларов, в зависимости от диаметра.
• Стоимость кронштейна (хомута) – до 10 долларов.
• Цвета – белый, черный, коричневый, графит.
