Водостоки для крыши: виды, материалы и варианты монтажа

Современные производители предлагают множество инструментов, которые позволяют прикреплять водостоки к любым типам крыш. Установка этой системы может быть сделана самостоятельно с использованием готовых элементов из заводской продукции. Если вы хотите экономить, вы можете сделать водостоки своими руками, например, из ПВХ трубы или листового металла.

Купить качественные оцинкованные водостоки от производителя в Москве можно на сайте https://vodostoki.ru. Компания "Водосток Групп" изготавливает свои водостоки по ГОСТ 7623-84, что говорит о высоком качестве продукции.

Общая система водоотведения представляет собой комплексную конструкцию, состоящую из специальных элементов, прикрепленных к фасаду и кровле постройки. Основной задачей водостоков является сбор дождевой и талой воды с крыши здания с последующим отводом ее в канализацию. Благодаря водоотводной системе на стены и фундамент здания попадает меньшее количество воды, разрушающей их материал.

Содержание:

• Наружная система
• Внутренняя система
• Виды заводских водостоков
• Расчет системы
• Пошаговая инструкция монтажа системы
• Установка подогрева системы
• Самостоятельное изготовление желобов

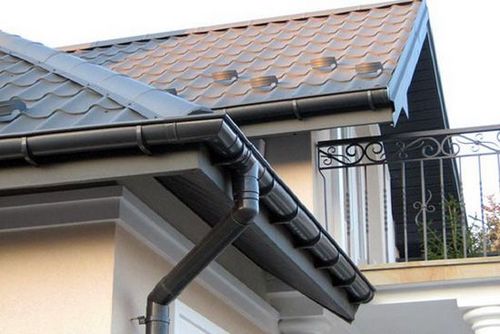

Наружная система

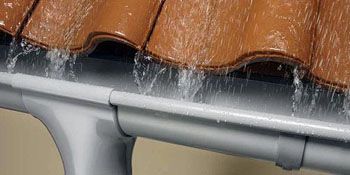

Водостоки для наружной системы размещают под кровлей по всему периметру крыши. Для отвода воды их подсоединяют к сливным стоякам, закрепленным на фасаде здания. Поступившая в водосток вода направляется в сливной стояк, из которого попадает в канализацию.

Монтаж наружной системы делают на крыше с уклоном 15^о и более. Диаметр сливных стояков и желобов рассчитывают по площади крыши и максимальному объему осадков, выпадающих в данном регионе. Сточная с кровли вода не должна переполнять систему. Монтаж наружного водостока выполняют на усиленное крепление, обеспечивающее удержание конструкции под большим весом снега или льда. Избежать ледяных наростов помогает электрический подогрев.

Внутренняя система

Устройство внутреннего водоотвода сложное, его установка требует опыта. Система без желобов устанавливается на плоской крыше или с уклоном менее 15%. Вода стекает по специально созданным из цементной стяжки уклонам и попадает во внутренние воронки, установленные в нижних точках.

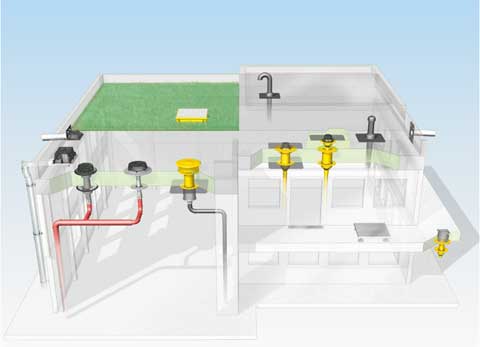

Устройство внутренних водоотводов на плоской крыше

Конструкция воронки имеет систему очистки от попавшего с водой мусора. Через воронку вода попадает в сливной стояк, расположенный внутри здания, и направляется в канализацию.

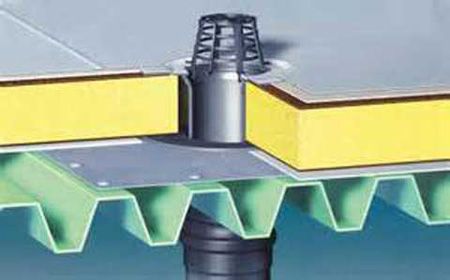

Воронка с защитой от мусора

Установка внутренней системы требует соблюдения основных правил:

• угол наклона к воронке должен быть не менее 2^о;
• сливные стояки должны проходить через теплое помещение во избежание замерзания воды;
• рассчитывая диаметр воронки надо знать, что 1 см² ее сечения обеспечит сбор сточной воды с 0.75 м² крыши;
• стык кровли с воронкой должен быть герметичным.

Преимущество внутреннего водоотвода заключается в отсутствии ледяных наростов, опасных для проходящего под зданием человека.

Но для эффективной работы системы потребуется услуга квалифицированных кровельщиков. Сделать водоотвод своими руками без малейшего опыта не удастся.

Виды заводских водостоков

Раньше использовались только металлические желоба из оцинкованной стали. Они отличались повышенной прочностью и долгим сроком службы. Недостатком был сложный монтаж и трудоемкое производство фасонных деталей. Для производства современного водостока начали применять высокотехнологические материалы:

1. Пластиковые желоба устойчивы к солнечным лучам и химическим веществам. Они не поддаются коррозии, обладают хорошим шумопоглощением и довольно недорогие. Пластиковый водосток легко собирается, но имеет меньший срок службы, чем металлический аналог.
2. Более прочными являются металлические водостоки из 0.5 мм оцинкованной стали, покрытой с обеих сторон полимерным напылением. Срок службы таких изделий может достигать 100 лет.
3. Водосток из меди отличается эстетичным внешним видом и высокой прочностью. Срок эксплуатации рассчитан на 150 лет. Его недостаток заключается в высокой стоимости и слабом шумопоглощении.
4. Алюминиевый водосток не поддается коррозии и намного дешевле медного. Минусом является слабое сопротивление к деформации.

Расчет системы

Перед тем, как сделать водоотводную систему своими руками, необходимо выполнить расчеты. Количество водостоков можно посчитать, умножив длину желоба на периметр крыши, где они будут закреплены. Из получившегося результата высчитайте количество стыков одного водостока с другим для определения необходимого количества соединительных частей.

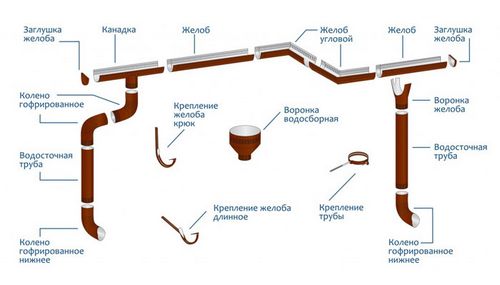

Элементы системы наружного водоотведения

Высчитать крепежи, удерживающие желоба, можно исходя из материала водостока:

• крепеж для пластиковой системы устанавливают через каждые 600 мм;
• для металлических водостоков крепежи устанавливают через каждые 700 мм.

Длину сливных стояков рассчитывают исходя из высоты стен здания и отступа края трубы от земли на 200 мм. Количество стояков, как и сливных воронок, зависит от площади крыши: на 50 м² выполняется установка 1 слива.

Для монтажа стояков, обязательно понадобятся колена. Обычно на 1 воронку идет 2 колена, но может быть и больше, если на стене имеются выступы. На край водостоков необходимы заглушки. Их устанавливают 2 штуки на длину одного карниза по краям. Для монтажа сливных стояков на стену потребуется 2 хомута на одну 3-х метровую трубу.

Водоотводная система должна справляться с полным отводом воды, скопившейся на крыше. Важную роль в этом сыграет сечение установленных элементов:

• на крыше с площадью 1 ската до 50 м² достаточно стояка диаметром 80 мм;
• для ската от 50 м² до 125 м² необходим стояк диаметром 90 мм;
• на крыше со скатом более 125 м² потребуется сделать стояк диаметром 100мм.

Под стояки подбирают воронки и водостоки. Их диаметр может быть от 100 мм до 150 мм.

Пошаговая инструкция монтажа системы

Определившись с материалом и выполнив все расчеты водоотводной системы, можно легко своими руками начать монтаж:

1. Первыми крепят кронштейны для водостоков. На непокрытой кровлей крыше кронштейны фиксируют к нижней доске обрешетки или к краю стропила. Если кровля уже уложена, можно сделать монтаж на карниз. При сильном выпуске на крыше кровельного материала от стены, длины кронштейна может не хватить. В этой ситуации водосток крепят к краю кровельного материала, что является не очень надежным.
2. Монтаж кронштейнов делают на краях карниза и натягивают между ними леску. При этом надо учесть, что в сторону слива выдерживают уклон 2-5 мм на 1 м водостока. Установка промежуточных кронштейнов ведется по натянутой леске на расстоянии, зависящем от материала водостока.
3. Монтаж системы начинают с установки воронок. Для этого берут водосток и прорезают в нем отверстие, равное по диаметру воронки. Вокруг отверстия наносят клей и соединяют два элемента. Вместо склеивания можно соединить элементы уплотнительной резинкой. Избавиться от трудоемкого процесса соединения водостоков с воронкой поможет специальный модуль. Он состоит из готовой конструкции воронки с желобами. Такой модуль просто соединяется с желобами замком.
4. Все последующие водостоки также соединяют замками в единую систему и укладывают на кронштейны. Места соединения в замках смазывают герметиком для плотности. На крайних желобах устанавливают заглушки.
5. Трубы сливных стояков крепят к фасаду хомутами. Зазор между стеной и трубой должен быть не менее 30 мм. Хомуты устанавливают на расстоянии 1-2 м друг от друга и на соединениях труб. Сливное колено устанавливают выше отмостки на 200 мм.

Установка подогрева системы

Смонтировать подогрев водоотводной системы своими руками возможно при наличии базовых знаний в электрике. Для этого применяют греющий кабель, который легко фиксируется защелками. Его крепят на крыше у края кровли, укладывают в воронку, водосток, сливной стояк. Хорошим помощником в монтаже кабеля своими руками станет прилагаемая инструкция завода изготовителя. Излучающий тепло кабель предотвратит образование ледяных наростов, перекрывающих движение воды.

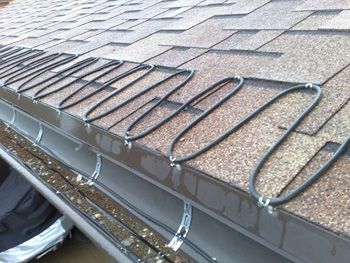

Устройство обогрева крыши и водостока

Самостоятельное изготовление желобов

Заводские водостоки имеют высокую стоимость, особенно фасонные детали. При желании желоба можно изготовить своими руками:

1. Сделать полукруглый водосток можно из оцинкованного листа металла. Для этого от листа отрезают необходимой ширины полосу и выгибают полукругом по металлической трубе. На краях получившегося водостока надо сделать загибы для крепления на кронштейны. Оцинкованный лист лучше резать электроножницами по металлу. Круг от болгарки будет сжигать цинк и край желоба со временем поржавеет.
2. Квадратный водосток сделать можно так же из оцинкованного листа, только придавать ему форму придется на деревянном бруске, осторожно простукивая киянкой.
3. Простейшее изготовление водостоков возможно из ПВХ канализационной трубы. Ее фиксируют саморезами к деревянной доске и вдоль веревкой размечают линию разреза. Труба легко режется болгаркой, после чего ее переворачивают и производят аналогичные действия. Развалившись на 2 части, получается 2 водостока. Соединить между собой их легко саморезами, промазав перед этим стыки силиконом. Аналогично можно сделать своими руками соединения для водостоков из канализационных фитингов, распилив их пополам.

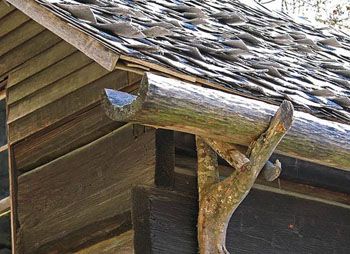

Инженерная мысль и смекалка: водослив из дерева

Изготовленные своими руками водостоки будут отличаться от заводских изделий, но в целях экономии все средства хороши. В следующем ролике демонстрируется изготовление водостока из труб ПВХ.
