Воздуховод для газовой колонки: особенности труб и монтажа

Распространенным является использование газовых колонок для отопления и водоснабжения в современных системах. Это один из самых дешевых и удобных способов нагревания воды. Такое решение позволяет избежать зависимости от центрального горячего водоснабжения, которое иногда отключается в летнее время. Газовые колонки можно устанавливать как в частных домах, так и в квартирах.

Содержание:

• Особенности устройства воздуховода
• Виды труб для воздуховодов
• Особенности стальных воздуховодов для газовой колонки
• Диаметр и конструкция труб
• Поэтапный монтаж

Схема вытяжки для газовой колонки.

Основным предназначением воздуховода является отвод отработанного воздуха, продуктов сгорания, которые образуются во время работы колонки. Вывод производится в центральное вентиляционное отверстие или непосредственно на улицу.

Особенности устройства воздуховода

Устройство воздуховода зависит от особенностей системы вентиляции.

Схема устройства воздуховода.

Вывод воздуха может осуществляться напрямую на улицу (такую систему используют в частном доме) или до вентиляционного канала (в квартирах многоквартирных домов).

При этом основное отличие домов и квартир, заключается в том, что в домах вентиляционные каналы можно спланировать под свои потребности. А вот стандартные квартиры не всегда имеют вентиляционный канал над тем местом, где вам необходимо установить газовую колонку. Поэтому для монтирования воздуховода газовой колонки может потребоваться больше материала.

Вернуться к оглавлению

Виды труб для воздуховодов

Можно выделить 2 основных вида воздушных каналов:

1. Стальные.
2. Гофрированные.

Вернуться к оглавлению

Особенности стальных воздуховодов для газовой колонки

Стальная газоотводная труба производится из высококачественной стали и зачастую покрываются специальной белой эмалью, обладающей жаропрочными свойствами, но могут быть и просто оцинкованными. Особенностями такого воздуховода считается отсутствие шероховатости канала, что позволяет уменьшить аэродинамическое сопротивление. Благодаря гладкой поверхности данному виду труб меньше свойственны загрязнения.

Стальной воздуховод имеет такие преимущества: минимальный шум при работе, отсутствие щелей и гофрированных элементов избавляет его от постоянной забивки грязью и жиром. Особенности гофрированных воздуховодов для газовой колонки.

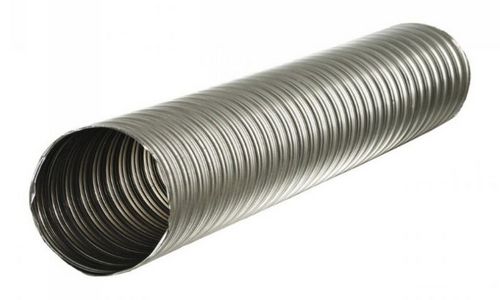

Схема гофрированных воздуховодов для газовой колонки.

Материалом для гофрированной трубы выступает ламинированная многослойная алюминиевая фольга, Направление и форму придает проволока, вставляемая внутрь трубы. Такие трубы очень надежны и стоят достаточно дешево.

Для монтажа такого воздуховода ее необходимо максимально растянуть. Это нужно сделать, чтобы избавится от лишних шумов во время работы. Гофрированные трубы имеют высокую прочность к негативному воздействию конденсата.

Большим плюсом данного воздуховода является простота в его монтировании, так как гофру можно растянуть и изогнуть до нужных размеров и форм.

Вернуться к оглавлению

Диаметр и конструкция труб

Диаметр для воздуховода подбирается не меньше, чем выводное отверстие. Стандартными размерами труб являются 130 и 110 мм. Тот или иной диаметр выбирается из расчета мощности колонки и количества водоразборных точек.

Длина воздуховода не должна быть слишком большой. Необходимо и максимально избегать изгибов, потому что любой поворот вентиляции на угол 90° может снизить производительность на 10%. Но если изгиб будет превышать 90°, то нагрузка в системе может привести к полной потере тяги.

Оптимальным размером трубы является длина, не превышающая 3 м. Каждый дополнительный м, превышающий оптимальную длину, понижает коэффициент полезного действия на 5-10%. Оптимальной формой для трубы будет все же являться круглая. Данная форма повышает производительность дымоотвода.

При всем удобстве монтажа гофрированной трубы наиболее эргономичны гладкие стенки, так как у них ниже сопротивление. И еще одна возможность потерять производительность системы вентиляции — это переход с круглого на квадратное сечение.

Вернуться к оглавлению

Поэтапный монтаж

Схема монтажа воздуховода.

Для монтажа воздуховода для газовой колонки вам потребуется определиться с его видом. Если вы остановились на стальном воздуховоде, для его монтажа потребуется еще несколько Г-образных переходников, переходники с вытяжки и непосредственно на канал вентиляции. Вам необходимо будет замерить расстояние до вентиляционного канала, чтобы купить необходимое количество трубы. Трубки с переходниками монтируются просто, как конструктор. Закреплением и герметизацией соединений воздуховода можно заняться с помощью герметика.

Если вы выберете гофрированную трубу, то вы получите очень надежную вытяжку. Данный тип вытяжки собирается из полужестких труб, которые можно легко согнуть и поставить под нужным углом, что делает данный материал для вытяжки очень универсальным. При необходимости гофру можно растянуть до 3 м. А в собранном состоянии она не превышает 60 см и ее легко сжимать, что делает ее очень удобной при транспортировке. Поскольку материалом служит алюминиевая фольга, она обладает небольшим весом. Об универсальности этого материала говорит и тот факт, что для его монтажа не требуется дополнительных инструментов и крепежных материалов. Сама труба является цельной и достигает длины 3 м, так что она свободно может связать колонку с вентиляционной системой. Гофрированная труба легко гнется, поэтому не потребуется использование дополнительных переходников. При необходимости длину трубы можно нарастить с помощью металлического скотча. В местах соединения гофрированная труба тоже заделывается металлическим скотчем.

При монтаже вытяжной трубы следует большое внимание уделять герметизации, так если этого не сделать, можно получить слишком маленькую тягу и задымление помещения. Стоит обращать внимание на показатели, которые указаны в паспорте изделия и на рекомендации производителя.
