Что такое вводное устройство

Таким образом, вступительное устройство для частного дома. В соответствии с установленными стандартами, указанными внизу статьи, электроснабжение любого здания, включая частный дом, коттедж или дачу, должно быть оснащено вводным устройством.

Не запрещено, но не обязательна установка и вводного устройства и вводно-распределительного устройства на абонентском отводе ВЛИ к дому.

Вопрос установки ВУ (вводного устройства) вместе с ВРУ (вводно-распределительным устройством) заключается не в разрешении такой парной установки, а в целесообразности. По нормативам (ПУЭ 7, п.7.1.22), в абонентских ответвлениях до 25 Ампер:

• Можно не ставить вводное устройство на абонентское ответвление;
• Сделать ответвление от ВЛИ до дома через прокалывающие зажимы;
• Кабель ответвления закрепить на фасаде;
• Соединить кабель ответвления с ВРУ в доме, кабелем с сечениями жил не менее 4 мм2;
• Расстояние от кабеля ответвления до ВРУ в доме, должно быть не более 3-х метров.

При такой схеме подключения дома, использование ВУ не нужно. Однако практикуется несколько другая схема подключения дома, через ВУ (ВРУ) установленное на столбе.

Вариант подключения дома должен быть определен в техническом задании, которое выдает электросетевая организация на вашу заявку о подключении дома с пакетом необходимых документов.

• Технические условия для присоединения к электрическим сетям
• Технические условия для электропроекта

Оформить документацию лучше в печатном виде, воспользовавшись набором информации на компьютере и распечатки её на любом доступном принтере. Документы должны быть без ошибок и хорошо читаться. Перед большим объёмом работ на принтере лучше заменить его картридж. Новый чернильный картридж для струйного принтера или порошковый тонер для лазерного принтера позволят получить документы высокого качества. Больше информации о расходных материалов для принтера на сайте http://www.svamag.ru/news/ID_597.html.

Но для начала несколько особенностей ВУ.

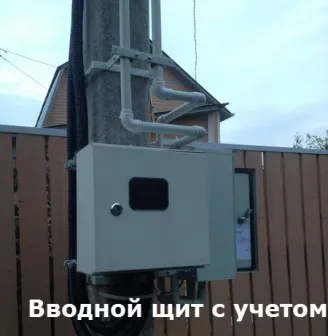

вводной щит с учетом на столбе

Вводное устройство частного дома – комплектация

ВУ комплектуется согласно проекту или по схеме производителя. В комплект ВУ могут войти:

• Устройство защиты и/или механического отключения от питающей линии;
• Счетчик учета электроэнергии;
• Защитные аппараты отходящих линий электропитания;
• Трансформаторы по току;
• Вводные предохранители с рубильником;
• Шины подключений;
• УЗИП на основе разрядников;
• Вводные автоматические выключатели;
• Другое оборудование обеспечивающее подключение, защиту, учет электроэнергии к абоненту.

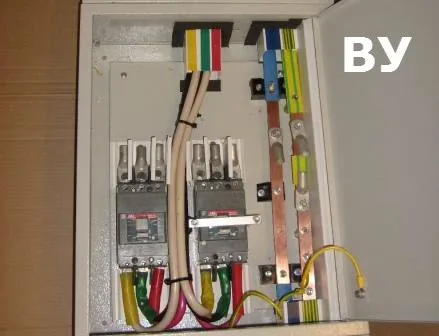

Вводное устройство

Вводное устройство (вводной щит)

Особенности вводного устройства

Говоря о вводном устройстве нужно понимать следующие нюансы:

• В водном устройстве должно быть предусмотрено фиксированное отключение электропитания дома, как фазных, так и нулевых проводов.
• В водном устройстве обязательна установка аппаратов защиты на фазные сети.
• Допустима установка в ВУ устройств грозовой защиты (УЗИП – защита от импульсных перенапряжений) на основе разрядников и плавкие вставки.

Выводы про вводное устройство частного дома

1 В абонентских сетях до 25 Ампер, установка вводного устройства не обязательна, его заменят, ВРУ или ГЩР (главный распределительный щит) внутри дома;

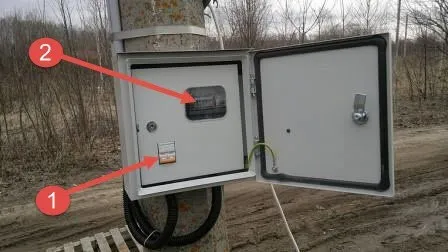

2. Практикуется установка вводного устройства (ВУ) на столбе воздушной линии, чаще внизу столба. При такой установке в ящик вводного устройства ставят счетчики учета;

3. Основное назначение вводного устройства это защита абонентской сети и механическое фиксированное отключение сети от электропитания;

4. Допускается установка в ВУ устройств защиты от импульсных перенапряжений (УЗИП) на основе разрядников. Варисторные УЗИП ставятся в распределительном щите в доме.

Нормативные ссылки

• Проектирование и монтаж электроустановок жилых и общественных зданий СП 31-110-2003
• ГОСТ Р 50571.1- ГОСТ Р 50571.18
• Правил устройства электроустановок (ПУЭ седьмого издания).
