В современных условиях хозяйства система водоснабжения и канализации представляет собой комплекс мероприятий, которые обеспечивают непрерывное поступление воды и ее отвод.

Разработка плана по благоустройству дома начинается еще на этапе планирования архитектурного проекта. Суть его разработки заключена в автоматизации процессов подачи необходимых объемов жидкости для чего и требуется выбрать один из способов по обустройству типовой схемы с учетом местных условий и возможностей пользователя.

1. Виды и способы водоснабжения

Комплекс инженерных сооружений, оборудования и трубопроводов, предоставляющих забор воды из природных источников, ее очищение и надлежащую обработку, транспортировку и непосредственную подачу под напором потребителям может быть классифицирован по таким признакам:

1. Типу водяного источника:

• применение поверхностных вод;
• подземных;
• смешанные.

2. Методу подъема воды:

• напорные, в которых подача жидкости производится насосами или за счет разницы давления;
• гравитационно-самотечные схемы задействуют метод разности наклона труб.

3. Назначению:

• питьевые и для хозяйственных нужд;
• производственные – качество воды определяется требованиями предприятия и целями ее применения. Возможно задействование системы повторного применения воды.

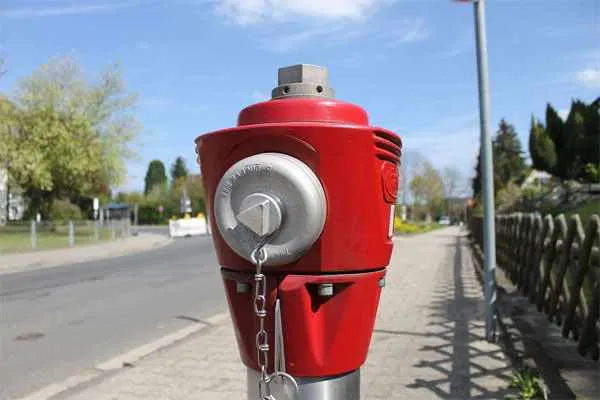

4. Противопожарные – применение технической воды для огнетушения.

5. В зависимости от способа поступления и методов распределения водоснабжение может быть представлено в виде:

• Централизованной системы, состоящей из ряда инженерных построек. Поступления воды в жилой многоквартирный или загородный дома осуществляется из одного или нескольких видов источников в совместную сеть (резервуар), откуда распределяется в общую раздаточную ветку зоны действия системы с согласованным рабочим графиком.
• Автономной сети. Снабжается водой локально и не зависит от работы других объектов. Чаще всего для разработки схемы водоснабжения частного дома в качестве источника используется колодец и обустраиваются насосные станции или производится монтаж накопительного бака.
• Комбинированной — является промежуточным звеном между автономной и централизованной схемами при определении экономически выгодных условий. К примеру, питьевой водопровод целесообразно объединить с противопожарным и пр.

6. Исходя из характера применения воды:

• прямоточные — с прямым попаданием использованной воды в канализационный сток;
• с повторным задействованием;
• оборотные – вода после применения очищается для технических целей с многократным циклом использования на одном объекте.

2. Критерии при выборе системы водоснабжения

Основной критерий выбора источника водоснабжения является ГОСТ 2761-84, указывающий их санитарную надежность, а соответственно и защищенность от разного рода загрязнений. Исходя из установленных критериев в первую очередь применяются:

• Артезианский воды. Они представляют группу наиболее защищенных источников. При их полном отсутствии или недостатке запасов рекомендуется использовать другие источники в порядке убывания состояния пригодности.
• Безнапорные межпластовые воды, приуроченные к водоносным толщам значительной мощности, прорезаемым гидрографической сетью. Залегание, как правило, неглубокое.
• Грунтовые, в том числе и с искусственным наполнением и подрусловым.
• Поверхностные водные объекты (озера, каналы, пруды).

Определение источника для обустройства станции водоснабжения производится исходя из наличия запасов подземных вод на территории расположения дома. Ввиду их недостаточности задействуются родниковые воды и только после поверхностные водоносы, которые являются наиболее загрязненными из-за промышленных, судоходных и хозяйственных стоковых систем.

Отличительными характеристиками качества поверхностных водоистоков в сравнении с подземными являются:

• более низкий коэффициент растворенных в воде минеральных веществ;
• больший уровень нерастворенных взвешенных веществ;
• высокие показатели цветности;
• высокий индекс микробного загрязнения.

Сделать заключение о состоянии пригодности воды в источнике в компетенции санитарно-эпидемиологической службы, выполняющей забор образцов жидкости и их химический анализ. Полученные результаты являются основным фактором, участвующим в подборе рациональной системы водоочистки и обеззараживания.

Однако ввиду того, что возможности изменения свойств жидкости современными способами имеют свои ограничения ГОСТ 2761-84 формирует требования, которым должна соответствовать вода из источников еще до начала ее обработки на станциях очистки.

3. Автономное водоснабжение

В том случае, когда невозможно подключить централизованную систему подачи воды в частном доме целесообразным будет принятие решения об автономной линии. Несмотря на сложность задачи, результатом становится независимый узел коммуникации с регулируемыми параметрами, состоящий из двух основных систем: добычи и распределения воды.

Для реализации первого этапа потребуется выбрать метод получения питьевой воды. Подбор вида водозаборного сооружения в большей степени зависит от характеристик геологической обстановки местности, глубины прохождения водоносных горизонтов и количества используемой воды.

3.1. Из открытых источников

Достаточно редкий способ, при котором вода поступает из открытых водоемов:

• реки;
• озера;
• пруда и пр.

Здесь требуется предварительная очистка воды или задействование исключительно в технических нуждах. Очистительная станция для обработки жидкости относится к дорогостоящей категории оборудования, поэтому не пользуется спросом.

3.2. Из подземных источников

Самый востребованный вариант устройства водоснабжения в частном доме – использование скважины. Чаще всего требуется небольшая очистка воды перед ее подачей потребителю. Жидкость отбирается из нескольких горизонтов. Для этого возможно применение:

• классического колодца (шахтный);
• верховодки из скважинного колодца (абиссинский);
• артезианского или песчаного уровней.

Поскольку вода находится на большой глубине требуется монтаж энергонезависимого оборудования и резервного генератора, отвечающего за бесперебойный режим работы техники в случае отключения электричества. Выбор здесь зависит от нескольких факторов: финансовых возможностей, глубины залегания и производительности слоя.

3.3. Централизованное водоснабжение

Если вблизи от дома проходят городские коммуникации и есть желание подключиться к общей магистрали потребуется выполнить следующую процедуру:

1. В большинстве случаев обслуживанием централизованных магистралей занимаются районные МУПы, поэтому изначально обращаются к ним за официальным разрешением на врезку.
2. Получение разрешительной документации предполагает описание места подсоединения, а также всех технических условий для осуществления работ.
3. Далее идет этап проектирования работ. Эта услуга заказывается у профильной организации, где делаются все необходимые стоимостные расчеты, а затем и выполнение подсоединения.

К основным достоинствам централизованной коммуникации относится простота и удобство применения – нет необходимости обустраивать дополнительные узлы водопровода.

Минусы также существуют, среди них:

• полная зависимость от услуг постороннего предприятия;
• вода зачастую достаточно сомнительного качества, даже несмотря на требования, предъявляемые СанПиН;
• требуется ежемесячная оплата за потребляемые объемы воды.

4. Скважина или колодец. Что выбрать (сравнение)

Вопрос о наличии собственного источника водоснабжения возникает у каждой семьи, планирующей постройку загородного дома, удаленного от централизованных коммуникаций. Решение проблемы заключается в подборе подходящего метода: копки колодца или бурения скважины.

Объективное рассуждение при сравнении этих конструкций весьма некорректное, т.к. даже стандартная скважина «на песке» будет иметь значительно больше технологических преимуществ в сравнении с самым современным колодцем. Кроме этого, обустройство колодца ведется исключительно с учетом места размещения септика. В нормативных актах указывается, что между двумя системами должна быть выдержка расстояния не менее 200 м, что проблематично на участках с небольшой территорией. В этом вопросе скважина более практична – ее можно создать практически в любом месте, так как сетка глубинных артезианских вод достаточно обширная.

Также важен факт сравнения стоимости и качества. В случае с копкой колодца на стандартную глубину установки 10 колец смета на работы будет значительно дешевле нежели для скважины. Однако о высоком качестве воды здесь говорить не приходится. Этот аспект обусловлен низкой фильтрацией водных ресурсов. Особенно это заметно в весенний период, когда происходит таянье снегов, что обуславливает мутность состава. Также стоит учитывать и сезонность, возможны колебания уровня воды, а в летний период возможно пересыхание.

Подводя итоги, стоит отметить, что шахтный колодец больше подходит для дачных участков, где проживание носит сезонный характер. Для объектов круглогодичной эксплуатации целесообразно остановиться на бурении скважины. Несмотря на существенные первоначальные вложения, ее стоимость окупается за несколько лет.

5. Виды скважин — преимущества и недостатки

Для получения стабильного доступа к подземным источникам используют различные виды скважин на воду. Из гидротехнических конструкций популярны:

• шахтные колодцы;
• абиссинская;
• скважина «на песок»;
• артезианская.

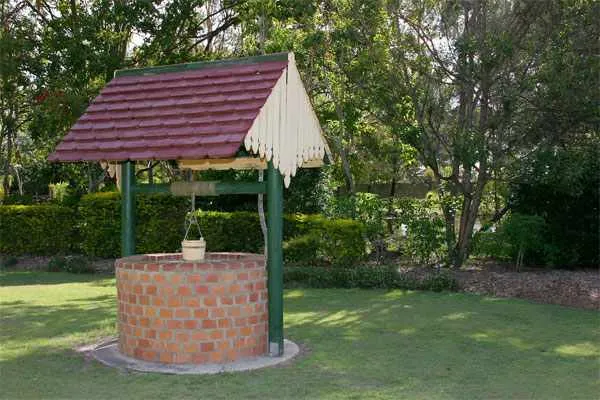

5.1. Шахтный колодец

При расположении водоносного слоя на уровне 5-15 м от поверхности земли его добыча может осуществляться посредством обустройства колодца. Это первичный слой, представленный постоянным водоносным горизонтом, образованным в большей части в результате фильтрования поверхностных вод через грунт. При разработке плана необходимы точные расчеты фактического объема воды для полноценного обеспечения нужд семьи.

Основными достоинствами можно назвать:

• нет зависимости от электричества – подъем воды на поверхность может осуществляться ручным методом или механическим насосом;
• несложное обустройство;
• наиболее низкая стоимость работ;
• эксплуатационный срок достигает 50 лет.

Из недостатков стоит учесть низкое качество воды поверхностных слоев. Это связано с инфильтрацией атмосферных осадков, попадающих в этот слой. Поэтому и производительность, и уровень обусловлены погодными условиями – в летний период происходит истончение, в зимний наоборот увеличение количества жидкости.

5.2. Абиссинская скважина

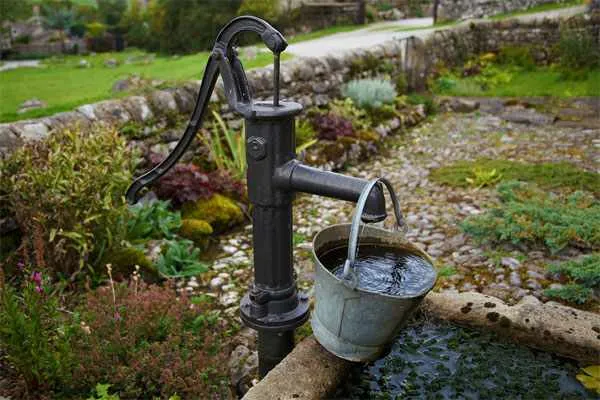

Также возможно выбрать скважинный колодец неглубокого заглубления, представляющий из себя стандартный вариант скважины, однако ее бурение осуществляется до верховодки (не более 8 м). Конструкция представлена узкой трубой, диаметр которой 1-1,5 дюйма. К низу припаян фильтрующий элемент и острый наконечник, напоминающий иглу. Благодаря «игольчатому» основанию шахту можно опускать на нужную глубину двумя методами:

• Посредством забивания в грунт с помощью «забивной бабы».
• В процессе бурения.

После здесь производится установка механического или электрического насоса, а также обратного клапана, обеспечивающего проход жидкости в одном направлении и блокировку при смене ее курса оттока.

Среди положительных факторов отмечены:

• небольшие расходы на установку;
• процесс монтажа занимает 4-10 часов;
• не используется сложная техника, что позволяет произвести все работы стесненных условиях на открытом воздухе или внутри помещения;
• в составе содержится наименьшее количество минеральных веществ;
• герметичность;
• поскольку присутствует пиковый наконечник нет надобности погружения до водоупорных слоев, поэтому экономится расход труб;
• несложное конструкционное устройство.

Однако недостатком являются такие показатели как:

• с течением времени скважина может заиливаться, особенно в случаях, если их использование не регулярное;
• для подъема воды требуется установка специального насосного оборудования;
• в связи с небольшим дебетом 0,5-3 м3/час – не подходит для большого дома с несколькими точками водозабора.

5.3. Скважина песчаного уровня

Получения более качественных показателей воды, чем у колодца, получается при ее добывании из песчаного слоя, расположенного под суглинистой почвой с залеганием 14-40 м. Именно этот предшествующий уровень защищает жидкость от проникновения загрязнений с поверхностных участков. Обсадная колонна выполняется из труб 12-16 см, снизу расположена перфорированная труба, оснащенная сетчатым фильтром. С ее помощью осуществляющая забор жидкости из песчаного слоя. Посредством погружного вибрационного насоса воду поднимают наверх.

Показатели продуктивности достигают 50 м3/сутки, что вполне достаточно для обеспечения потребностей даже масштабного дома. Средний эксплуатационный срок такого объекта достигает 25 лет. По истечению заданного срока выполняются очистительные работы по устранению накопившихся ила и песка.

Из минусов такой системы можно отметить:

• дополнительные расходы на установку фильтров при входе в дом, т.к. есть большая вероятность попадания верховодки и талых вод;
• качество воды хуже в сравнении с абиссинской скважиной.

5.4. Артезианская скважина

Не часто применяемый вид забора подземных вод. Глубина подъема доходит до 200 м. Бурение производится до известняковых пород. Вода в них находится под давление, поэтому она быстро поднимается по обсадной колонне. Качественные показатели состава жидкости находятся на самом высоком уровне, а срок эксплуатации достигает 50 лет.

Согласно действующему законодательству – является госрезервом стратегического назначения, поэтому для добычи требуется специальное разрешение. Кроме этого вода может иметь высокую степень минерализации, что плохо сказывается на функциях насоса и приборах сантехники. Также это наиболее дорогостоящий проект.

6. Схема подачи воды

Схемы водоснабжения классифицируются в зависимости от:

1. Источников получения воды:

• поверхностные;
• подземные.

2. Метода зонирования:

• последовательное –в верхние участки водные ресурсы подаются посредством транзита через нижние, а забор выполняется насосом из самой линии или накопительного бака;
• параллельное – в каждую зону пода поступает по автономной линии благодаря группе насосов, установленной в общей для всех зон насосной станции.

7. Основная составляющая схемы водоснабжения

Система, обеспечивающая доставку воды к потребителю из природных источников и ее очищение, обустраивается по схематическому плану, представляющего из себя совокупность сооружений водопровода и последовательность расположения их на выбранном участке местности.

Значительное воздействие на схему размещения таких конструкций оказывает выбранный для водопровода источник: его характеристики, мощностные показатели, качественный состав воды, а также расстояние от него до объекта снабжения. Иногда целесообразно задействовать сразу несколько источников водных ресурсов.

Вне зависимости от вида водопровода его проектирование начинается с начертания схемы в плане (в разрезе) и установления состава сооружений. Исходя из условий местной геологической структуры почвы, характерных особенностей применения водных ресурсов и экономически-выгодных соображений составные элементы схемы водоснабжения могут претерпевать изменения, поэтому начальная стадия может продуцировать несколько вероятных схем. После проведения технико-экономических просчетов – производится окончательный выбор самого выгодного варианта.

Согласно выбранного схематического плана выполняется окончательный проект и расчет всех устройств и элементов системы.

7.1. При автономном водоснабжении

Основными нюансами, которые требуется решить при проектировании плана подачи воды в дом являются:

• выбранный тип системы;
• место для обустройства источника;
• бурение скважины или копка колодца;
• создание системы водозабора и хранения при помощи кессона, насоса или накопительного резервуара;
• определение направления подачи воды.

Схема снабжения водой состоит из таких компонентов:

• выбранного источника для получения воды;
• насоса или насосной станции для перекачки жидкости;
• оборудование для автоматической подачи и накопления (гидроаккумулятор);
• наружный и внутренний трубопровод с соединительными деталями, а также сантехническими устройствами (краны, вентили, смесители и пр.);
• система очистки (фильтры);
• гидропневматический бак;
• приборы для контроля и регулировки;
• для получения ГВС выполняется монтаж бойлеров, котлов, колонок и т.д.

Установка всех емкостей и насосов требует четкого выполнения требований, указанных в паспорте к оборудованию. Именно поэтому из источника предварительно берут пробы жидкости и проводят их анализ. Техническую воду очищать не обязательно, ее подводят отдельной линией.

7.2. При централизованном водоснабжении

Централизованная система водоснабжения имеет такие отличительные характеристики в функционировании:

1. Прежде чем поступить в фильтрующую систему, жидкость проходит предварительное очищение посредством фильтров насосной станции. По большей части удаляются крупные фракции песка, ила и глины. Более тщательное фильтрование производится в очистительных бассейнах, после чего вода транспортируется потребителям.
2. Значительную роль в технологическом плане играют разводка трубопровода, соблюдение норм при расчете угла наклона труб, корректное размещение запорной арматуры. Несоблюдение этих правил приводит к нарушению работы некоторых участков или полном отсутствии подачи воды к некоторым пользователям.
3. Ключевым показателем работоспособности системы является давление. Показатель должен соответствовать номинальным значениям.

Некоторые кооперативы устанавливают скважины и водонапорные башни, что реализует план автономного источника для обеспечения сразу нескольких домов. Это достаточно дорогостоящий план, однако позволяющий не зависеть от сети централизованных поставок.

Поскольку принцип действия централизованной системы подачи воды имеет много особенностей потребуется установка большого количества дополнительных элементов, в числе которых:

• приемные сооружения, осуществляющие водозабор из почвенных слоев или других источников;
• насосные станции, выполняющие подачу воды к месту очистки, хранения или непосредственного применения конечными потребителями;

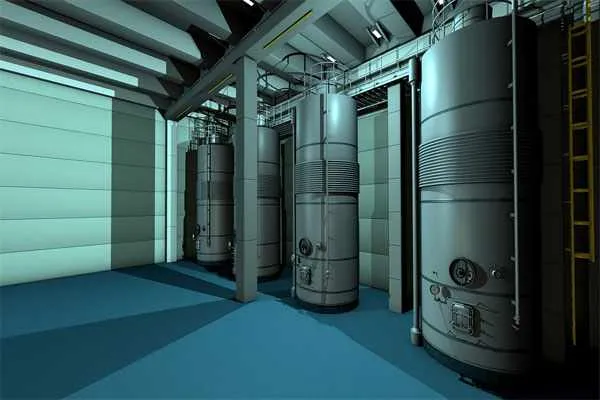

• резервуары, регулирующие запасы воды.
• мощные очистительные станции;

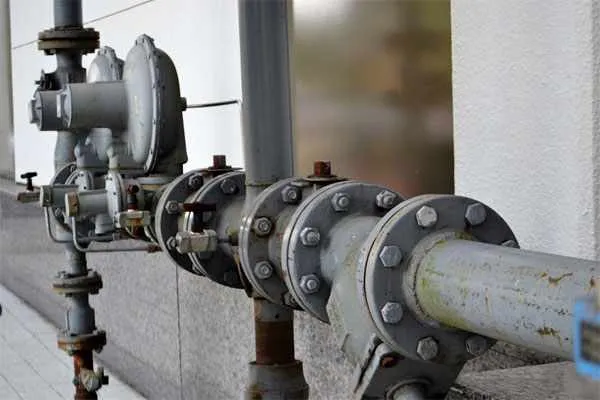

• трубопроводные линии, отвечающие за транспортирование и подачу воды к месту ее использования, запорная арматура и приборы, осуществляющие контроль расхода жидкости.

8. Точки потребления воды в схеме водоснабжения дома (где и как она потребляется)

В основе монтажа любого водопровода лежит выбранная схема разводки. Составив такой план можно приступать к подбору материалов и их монтажу. Также на этапе планирования решается, количество точек водоразбора (абсолютно все устройства, которые будут подключены к водопроводу) в доме. К ним относятся:

• ванна;
• умывальник;
• стиральная и посудомоечная машины;
• кухонная мойка;
• унитаз;
• биде;

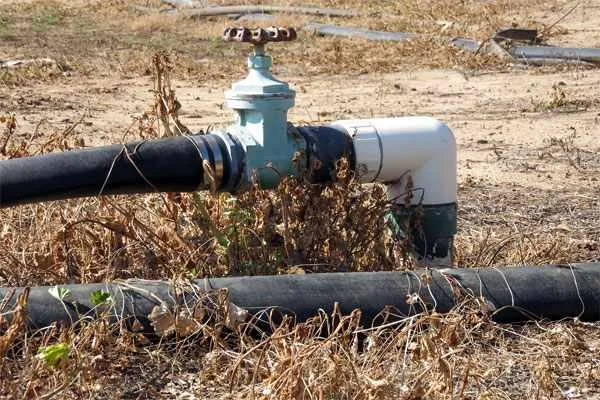

• системы полива;
• фонтан;
• подпитка отопления;
• для ГВС – подмес в циркуляцию;
• для канализации – отвод стоков и прочие инженерные коммуникации.

Во время составления плана-расчета потребления воды стоит помнить, что чем больше точек разбора воды в проекте, тем мощнее потребуется оборудование для обустройства водоснабжения.

9. Оборудование

Стандартная схема разводки водопроводной системы с использованием в качестве источника скважины или колодца состоит из следующих узлов:

1. Насосное оборудование.
2. Ниппель-переходник для соединения с последующими элементами системы, имеющих отличный от выхода из насоса диаметр.
3. Обратный клапан, предотвращающий изменения направления потока среды в технологической системе в момент простоя или падения давления.
4. Труба.
5. Водоразборная арматура для узлов соединения трубопровода, перекрытия подачи и пр.
6. Фильтры, защищающие оборудования от попадания инородных частиц, также снижают количество железа в составе воды и смягчают ее.
7. Бак гидроаккумулятора, поддерживающий стабильный напор.
8. Группа безопасности, контролирующая давление в системе и продлевающие эксплуатационный срок оборудования: реле давления, манометр и реле сухого хода.

9.1. Насосы

Для водоснабжения применяются насосы разных типов:

• роторные;
• поршневые;
• струйные;
• центробежные;
• осевые;
• вихревые;
• погружные;
• центробежные;
• центробежные моноблочные;
• укомплектованные насосные станции.

При подборе нужной модели водоподъемного оборудования учитываются такие критерии:

• Дебит источника. Показатели должны быть больше потребления воды в доме.
• Минимальный столб подачи воды. Подачу можно определить по напорно-расходной характеристике зная создаваемый напор.
• Тип водозаборного сооружения и глубину водоносного горизонта. Подача из источников, зеркало воды в которых не превышает 8 м. осуществляется поверхностным центробежным оборудованием. Откачка с более существенных глубин выполняется мощными погружными агрегатами.
• Заданный напор в системе. Напор насоса слагается из высот, которые необходимо преодолеть жидкости: подъем от уровня воды в скважине до сантехнического прибора, расположенного в наивысшей точке, потери при достижении самого высокого узла, требуемый напор в заданной точке.
• Допускаемый расход водных ресурсов. Рассчитывают, исходя из количества сантехнических точек и числа проживающих. Этот показатель оказывает влияние на выбор производительности оборудования.
• Производительность. Рассчитывается с учетом количества проживающих в доме человек. Средние показатели расхода воды на человека в час приблизительно 0,5 м3. К этим расчетам подключают и расход жидкости для полива.

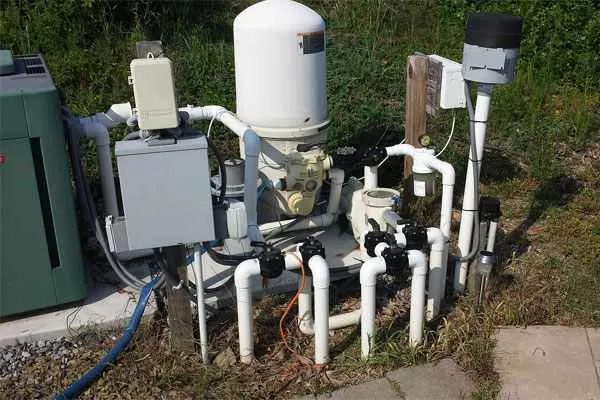

9.2. Насосные станции

Насосные станции классифицируются в зависимости от целей эксплуатации: бытовые и промышленные.

9.2.1. Бытовые станции

Чаще всего этот вид применяется в загородных домах или частных строениях и помогает обеспечивать подачу воды из колодца или скважины. Их разделяют на:

• автоматические;
• вихревые;
• центробежные;
• канализационные.

Автоматические. В такого рода устройствах отсутствует бак мембранного типа. Контроль за водяным напором осуществляется за счет работы электроники. Монтаж необходимых датчиков осуществляется отдельно. Таким образом функционирование насоса становится максимально безопасным.

Перекачивающее устройство также отличается компактными размерами. Процесс автоматизированного водоснабжения выполняется по такому алгоритму действий:

1. При открытии крана вода поступает из бака, куда она была ранее закачана для создания давления в системе.
2. Подключенное к гидроаккумулятору реле давления точно определяет, когда уровень давления в баке опускается ниже установленного диапазона. Это подтверждает опустошение бака.
3. Таким образом реле, через подсоединённые контакты, производит включение насоса.
4. Выполняется наполнение бака. Его объем обычно 24-50 л.
5. Когда давление в гидроаккумуляторе повысится до требуемой отметки, реле выключает насос.

Такой принцип функционирование обеспечивает постоянным запасом воды в доме в автоматическом режиме.

Вихревые. Давление в таких агрегатах формируется за счет создания лопастным колесом множества вихрей. Основной отрицательной стороной этого вида станций является требуемое наличие начального давления для запуска. Устройства чувствительны к колебаниям атмосферного давления, поэтому их монтаж реализуется только в закрытых помещениях.

Центробежные. Посредством центробежного колеса организуется необходимое давление в станции. Его мощь и поднимает вверх воду даже с больших глубин. Чаще всего такие станции задействуются для скважин. Отличительной чертой является выдержка температурных колебаний воды, которую она поднимает.

Канализационные насосные станции (КНС). Такие установки имеют большие габариты. Их конструктивное устройство выглядит следующим образом:

• корпус;
• несколько насосов;
• датчики;
• трубопроводы.

В большинстве случаев, достаточно наличия самотечной канализации.

10. Монтаж насосной станции

Для обеспечения нормального процесса функционирования без частого ремонта оборудования, потребуется выполнить дооснащение дополнительными приборами, среди которых:

• водяной фильтр, предотвращающий попадание мелких частиц и песка из источника в бак или корпус насоса;
• датчик давления воды в системе защищает насос от сухого хода, сохраняя таким образом его рабочую способность в момент перегревания;
• обратный клапан, пропускающий воду к насосу и предотвращающий ее вытекание в обратном направлении;
• реле давления, позволяющее выполнять контроль давления в гидробаке;
• блок автоматики представлен комплексом оборудования, включающим реле давления, и защиту от сухого хода;
• стабилизатор напряжения.

Монтаж насосной станции выполняется с учетом:

1. Места расположения. Требуется обустройство участка с защитой от попадания влаги и холода.
2. Глубины, с которой будет осуществляться подъем воды.
3. Расстояния от зоны установки до источника.

Что входит в насосную станцию

Такой набор можно приобрести в готовой комплектации, состоящей из:

• гидроаккумуляторного бака;
• насоса (погружного или поверхностного);
• реле давления;
• автоматического блока регулирования.

11. Фильтры

Долговременность эксплуатации и работоспособности агрегатов, входящих в состав насосной станции зависит от системы очистки. Фильтрующий элемент устанавливается на устройстве всасывания воды. Он нивелирует попадание инородных частиц, содержащихся в воде. В некоторых случаях требуется дополнительная установка устройств очистки и на входе системы водоснабжения в дом.

11.1. Подбор фильтров для очистки подаваемой воды

Очищающий модуль разделяется на два типа:

1. Тонкой очистки. Частицы, не пропускаемые фильтром, могут быть размерами меньше 1 мкм. Задерживаются также и тяжелые виды металлов. По своему внешнему виду устройство похоже на колбу со сменным картриджем, выполненного из полиэтиленовых ниток и волокон, намотанных на пластиковый сердечник. Чаще всего этот узел очистки монтируется после системы грубой фильтрации. Для питьевой воды применяются мембранные фильтры.
2. Грубой очистки. Этот очистительный элемент не пропускает крупные частицы (песок, ил и пр.) до 1 мм. Структурная особенность – применение мелкозернистой сетки, установленной в конце всасывающего трубопровода.

12. Оборудование при горячем водоснабжении

Централизованные сети, подающие тепло нередко применяют пластинчатое теплообменное оборудование. В городских сетях температурные показатели воды могут достигать 90⁰ С и более, тогда как нормативными документами предусматривается температура ГВС не большее 65⁰ С. Сетевую воду не применяют напрямую, а задействуют в работе теплообменное устройство, чаще всего наборного типа из стальных пластин, делящих линии греющей и нагреваемой воды посредством прокладок.

Основные преимущества такого оборудования:

• высокая теплообменная площадь;
• небольшие габариты;
• реализуется возможность быстро наращивать или снижать мощность устройства теплообмена.

12.1. Солнечные коллекторы

Самой дешевой категорией устройств для получения ГВС применение солнечных коллекторов. Использование современных технологий и материалов позволяют получить несложное устройство с возможностями быстрого нагрева больших объемов жидкости, даже в условиях сильных морозов.

12.2. Бойлерное оборудование

Самое оптимальное решение с точки зрения ценового аспекта монтажа является бойлерное оборудование. Выбор бойлеров достаточно обширный, поэтому их разделяют на несколько основных видов:

• Накопительные. Представлены емкостью с вмонтированным электрическим ТЭНом. Основные характеристики представлены объемом бака и мощность. Чем выше показатели мощности нагревателя, тем быстрее производится прогрев жидкости.
• Косвенного нагрева. Этот тип агрегатов оснащен змеевиком, через который проходит тепловой носитель, получаемый от отопительной системы, который и греет воду. Чем больше площадь змеевика и выше температура теплоносителя. Тем быстрее производится обмен теплом, а соответственно и нагрев воды.
• Смешанного типа. Здесь дополнительно установлен электронагреватель. Основное достоинство этого вида – в зимний период нагрев воды осуществляется отопительной системой, а в летний — электрическим нагревателем.

12.3. Газовые и электрические колонки

Колонки относятся к водонагревателям проточного типа. К основным преимуществам относится неограниченный запас горячей воды, т.к. мощности устройства достаточно для беспрерывного нагрева потока воды. Такие устройства позволяют одновременно задействовать 2-3 точки водозабора.

Общий принцип работы газового устройства водонагревателя:

1. Газ поступает в колонку по патрубку.
2. В патрубке вмонтирован клапан, отвечающий за регулирование подачи пропана. Вода, подведенная к ближнему патрубку в газовой колонке. В нем также установлен клапан регулировки и датчик.
3. Когда происходит срабатывание датчика, газ по трубке транспортируется в горелку, где воспламеняется.

Если подвод газовых труб невозможен подбирают модель электрического типа. Возможно два основных варианта нагревателей:

1. Проточный. Компактная конструкция с достаточно большим расходом электроэнергии за счет высоких показателей мощности. Также это устройство может установить только профессионал.
2. Накопительный. Нагрев происходит в баке до установленной температуры. После этого устройство поддерживает заданный диапазон. При открытии крана в бак поступает холодная вода, а после опустошения резервуара потребуется какое-то время на нагрев. Его показатели зависят от вида ТЭНа, объемов бака и слоя теплоизоляции на стенках емкости.

12.4. Котлы на твердом топливе

Твердотопливное устройство обеспечивает не только отопление, но и подачу ГВС. Эти агрегаты не сложные в установке и являются менее зависимыми от источника топлива в сравнении с газовыми аналогами.

Встроенные датчики позволяют поддерживать идентичную температуру на всех контурах. Приборы фиксируют даже наименьшее падение установленных индексов. В этот момент датчик подает сигнал и агрегат сжигает топливный материал (дрова, кокс, уголь и пр.), а полученное тепло расходуется на подогрев воды в контурах.

12.5. Котлы на жидком топливе

Несмотря на эффективную способность обогревать здание и высокие технические характеристики, жидкотопливные котлы не так распространены, как газовые или твердотопливные теплогенераторы. Оборудование работает на дизельном топливе или отработке.

Такие агрегаты функционируют по аналогичному принципу, как и газовые. Основной отличительной чертой является применение форсунки вентиляторного типа. В зависимости от типа устройства можно определить насколько эффективна и экономична работа котла.

12.6. Гидроаккумулятор и расширительный бак

Конструкция расширительного бака и гидроаккумулятора имеют практически идентичную структуру — прочный металлический корпус, поделенный внутри на два отсека резиновой мембраной. Одна секция наполнена водой, другая — воздухом. В момент увеличения давления воды производится сжимание воздуха, соответственно размер воздушного отдела уменьшается, а мембрана начинает прогибаться, тем самым вытесняя воздух. С одной стороны, у агрегата есть подключение к линии водовода, с другой – золотник для подкачивания воздушных масс.

Вследствие нагревания воды она имеет свойства расширяться, именно для компенсирования этих показателей и предназначен расширительный бак.

Назначение гидроаккумулятора более обширно:

• аккумулирование объема воды под давлением системы водоснабжения, оснащенных напорным насосом;
• снижение частотности запуска насоса;
• сглаживание гидроударов;
• хранение запасов воды питьевого назначения в объеме до 1/3 от общего литража резервуара.

13. Трубы и их выбор

Ассортимент труб для обустройства коммуникаций достаточно обширен. В зависимости от необходимых характеристик, выпускаемая продукция классифицируется в зависимости от:

1. Материала:

• Нержавеющая сталь – высокая ценовая категория с повышенными прочностными характеристиками, выдерживает температуру до 100°C, резкие перепады давления, подходит и для ГВС и холодного водопровода, срок эксплуатации до 50 лет.
• Медь – устойчивость к температурным деформациям, повышению давления, коррозийным образованиям, не придает специфического вкуса воде, срок долговечности достигает 70 лет. Из недостатков сложность монтажа и невысокая прочность к механическим повреждениям.

• Металлопластик — невысокая цена, срок применения до 35 лет, обладает устойчивость к коррозии, не образуются скопления минеральных веществ, относительно небольшой вес, устойчивость к деформациям за счет гибкости, покрытие диэлектрической оболочкой. Минусы: из-за перепада температур материал сжимается и требуется периодическое подтягивание соединений.
• Полипропилен – срок использования до 50 лет, выдержка высоких температур 90-95 °C с давлением в системе до 20 атм., прочное соединение, высокая прочность и недорогая цена. Среди отрицательных качеств: не выносят высокой внешней температуры.

2. Диаметра. При выборе этого параметра учитываются такие факторы:

• напор воды в системе — чем ниже его показатели, тем больший диаметр должен быть определен.
• Длина трубопровода. Чем дольше его протяженность, тем ниже будет напор в системе, поэтому требуется использовать больший диаметр.
• Количества поворотов и стыковочных узлов. Все эти элементы снижают давление. При выборе труб с большим диаметром, получается увеличить поступление воды на объект.

13.1. Разводка труб

Для монтажа разводки труб водоснабжения выбирают один из двух вариантов: скрытый и открытый. В первом случае монтаж всех деталей выполняется внутри обустроенных пустот (ниши, штробы и пр) на заданных участках. Немного превосходящие в диаметре укладываемых труб.

Во втором — предполагается, что трубы укладываются возле стен или над полом. Такой вид установки достаточно прост, однако внешний вид коммуникации существенно искажает общий интерьер.

13.2. Крепление труб

Фиксация участков патрубков осуществляется на резьбовое соединение. При соединении трубные секции должны иметь две внутренние резьбы в разных сегментах.

Понадобиться выполнение трубной и крепежной резьбы. В первом случае нарезка делается на трубах, во втором — на муфтах и других фасонных элементах. Чтобы объединить две жесткозакрепленные секции трубопровода используются сгоны. На одном трубном участке реализуется длинная резьба – достаточная для полного накручивания муфты и подвода к следующему сегменту с нарезанной короткой резьбой. Муфту сдвигают со сгона первого патрубка на короткую резьбу второго, соединяемого с первым.

13.3. Заключение труб в стаканы (необходимость)

Важно уделить внимание прокладке трубопровода через стены и различные перегородки. Ее обязательно требуется заключать в специальный стакан, выступающий в роли защитного устройства от механических нагрузок. При наличии сливных кранов монтаж труб выполняется с небольшим уклоном в их сторону.

13.4. Схема прокладки труб

Различают всего 2 метода подвода жидкости к точкам потребления:

1. Последовательный (тройниковый). Кран, душ и другие точки подключаются последовательно, что способствует задействованию меньшего количества сантехнических материалов (трубы, переходники и пр.). Однако при одновременном открытии нескольких элементов водоотведения давление в наиболее удаленных точках будет минимальным.
2. Коллекторный (параллельный). Соединение представлено организацией одного или пары коллекторов, к которому подключены линии, отходящие к каждой точке водозабора. Реализуя такую схему возможно обеспечить стабильное давление в системе, однако труб здесь потребуется большее количество. Стоит учесть, что чем меньше в магистрали поворотов и углов, тем ниже индекс потери давления.

Подключение и расположение насосов, насосных станций к водопроводу

При планировании размещения агрегата можно выбрать один из вариантов:

• в доме;
• подвале;
• колодце;
• в кессоне;
• в отдельной пристройке.

Для подключения насосной станции к источнику воды необходимо выполнить следующие действия:

1. Первоначально проводится сборка эжектора.
2. На его нижний выход монтируется фильтр грубой очистки с пропиленовой сеткой. Фильтрующий элемент тонкой очистки монтируется после предфильтра.
3. В верхнем участке устройства есть пластиковый патрубок, на который надевается сгон.
4. На выходе сгона монтируется муфта, которая послужит переходником трубопровода.
5. Теперь от полученного сооружения к дому выкапывают траншею ниже точки промерзания грунта.
6. В нее укладываются трубы водогона.
7. На выходе обсадной трубы скважины требуется установить оголовок.
8. Для подсоединения эжектор к трубе водоснабжения применяют муфту.
9. Герметизация пространства выполняется монтажной пеной. Далее трубу соединяют с угловым переходником, который в свою очередь подсоединяется к наружной части водопровода.
10. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
11. Оголовок закрепляется на обсадной колонне посредством армированного скотча.

14. Установка коллекторов

Разводка труб водоснабжения проходит в несколько этапов и одним из них является монтаж коллектора. В зависимости от потребностей системы у механизма может быть 2-4 выхода. Если этого количества недостаточно скручиваются несколько коллекторов. Этот элемент позволяет перекрыть каждый прибор по отдельности, а также осуществлять регулирование напора на выходе.

15. Установка бойлеров (котлов)

Подключать к централизованной или автономной подаче водонагреватель можно выбрав одни из методов – через группу безопасности или напрямую.

Группа безопасности составлена из таких устройств:

• отсечного крана;
• обратного и предохранительного клапанов;
• расширительного сосуда.

Традиционно первый вариант задействуется на бойлерах типа косвенного нагрева, а также в случаях, когда давление централизованной системы выше рабочего параметра бойлера.

Второй вариант чаще применяется для оборудования небольшого литража, проточного принципа действия. Прямое соединение также разрешено при условии меньших и стабильных показателей давлений водогона. Так или иначе схема установки подразумевает монтаж запорной арматуры.

16. Проверка работоспособности системы

Перед первым запуском системы водоснабжения с поверхностным насосом рабочую зону заполняют водой. Если в трубопроводе уже предусмотрена заливная воронка можно использовать ее. Последовательность запуска выглядит таким образом:

1. Насос подключается к электросети.
2. Вентиль заливной воронки трубопровода требуется приоткрыть для удаления остатков воздуха из системы.
3. Аппарат включается на 3 минуты. Из выходного отверстия напорного трубопровода (или открытого крана) должна идти вода.

17. Рекомендации по использованию системы

1. Эксплуатация системы осуществляется при температуре в помещении не ниже +5°С.
2. Для слива воды требуется отключить электропитание кабеля, насоса/насосной станции и/или реле давления, водонагревателей.
3. В зимний период колодец закрывают утепляющей крышкой.
4. Периодически производить проверку напряжения в сети, которое должно быть не меньше 198 В. По возможности лучше установить стабилизатор напряжения.
5. Эксплуатация системы водоснабжения не должна требовать от погружного насоса более 30 включений за 1 час.

Как подключить частный дом к центральному водоснабжению?

Для подключения частного дома к центральному водоснабжению, вы должны следовать следующим шагам:

1. Определение наличия водопровода: первым делом вы должны проверить, доступен ли водопровод в вашем районе. Это может быть установлено, обратившись к местному водопредоставителю.

2. Получение разрешения: следующим шагом является получение разрешения на подключение от местной водопредоставительной компании. Вам, возможно, потребуется предоставить документы, такие как свидетельство о собственности или доверенность на представление интересов собственника.

3. Установка водопроводных труб: после получения разрешения вам потребуется установить водопроводные трубы от главного водопровода до вашего дома. Это может выполн

я вам предлагается сотрудничать с лицензированным инженером или строительным компанией, чтобы гарантировать правильную установку труб.

4. Подключение к водопроводу: когда трубы будут установлены, водопредоставительная компания подключит ваш дом к центральному водоснабжению.

5. Оплата за услуги: наконец, вам придется заплатить за услуги подключения и ежемесячные платежи за использование воды.

Это основные шаги, необходимые для подключения частного дома к центральному водоснабжению. Важно отметить, что процесс может отличаться в зависимости от местных законов и регуляций. Рекомендуется проконсультироваться с местными водопредоставительными компаниями или инженерами, чтобы получить более подробную ин

и актуальную информацию о процессе подключения в вашем регионе. Некоторые местные правила могут также требовать одобрения или получения разрешения на подключение, так что будьте готовы предоставить необходимые документы и информацию.

Обратите внимание, что это общие рекомендации и важно следовать требованиям местных водопредоставительных компаний и правилам. Рекомендуется проконсультироваться с профессиональными услугами, такими как инженеры или строительные компании, для получения более подробных указаний и советов.
