Как осуществить правильный выбор труб для отопления? Этот вопрос беспокоит каждого, кто занимается строительством, поскольку допущенная ошибка может привести к нарушению работы всей системы, лишить ее эффективности и комфорта.

мужик с трубами фото

При заниженном диаметре:

  • Трубы испытывают повышенные нагрузки и сокращается срок их службы. О 50-и годах, как заявляют производители, речь даже не идет.
  • В отопительной системе возникают шумы. Кому нужен дискомфорт с прослушкой работы отопительной системы.
  • В пиковые периоды при заниженном диаметре трубы может быть не обеспечена подача тепла в нужном количестве и в помещении будет некомфортная температура.

Но и ставить трубы на отопление с большим запасом тоже смысла нет:

  • Это ненужный перерасход денежных средств, снижается инвестиционная эффективность замены труб и оборудования системы отопления.
  • Из-за маленькой скорости потока теплоносителя в трубах могут образовываться отложения, что ведет к уменьшению их пропускной способности.
  • Снижается эффективность из-за большего объема системы отопления. Она приобретает повышенную инерционность.
  • Возможно постоянное завоздушивание, что ведет в повышенному износу радиаторов отопления, теплообменника котла и других компонентов

По сути, при правильно выбранном диаметре труб отопления теплоноситель перемещается по трубопроводам в нужном количестве и определенном диапазоне скоростей. Таким образом при выборе диаметра труб для системы радиаторного отопления с принудительной циркуляцией необходимо отталкиваться от двух значений:

  • тепловая мощность отопительного контура
  • скорость потока теплоносителя в трубопроводе

Усредненно показатель тепловой мощности часто принимают 100 Вт/м. кв., хотя правильнее заказать профессиональный расчет. Теплопотери, которые напрямую определяют тепловую мощность, зависят от многих факторов: утепление дома, тип окон и дверей с ручками http://www.mirar-group.ru, климата в регионе и других. Скорость потока зависит от расхода теплоносителя и указывается производителями труб в специальных таблицах.

Расчет диаметра труб отопления по таблице

Дабы упростить «жизнь» начинающим застройщикам, специалистами уже составлены специальные таблицы по которым можно подобрать нужный диаметр при ΔТ=20 град.С (разница температур между подачей и обраткой).

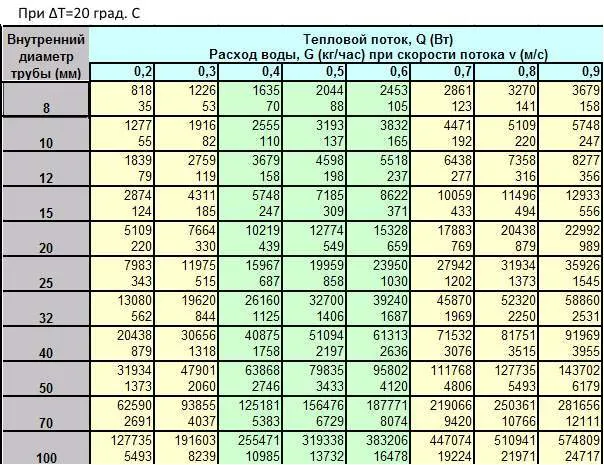

Ниже таблица подбора диаметра трубы для отопления при ΔТ=20 град. С:
таблица подбора диаметра труб для радиаторного отопления
Алгоритм подбора следующий:

  • Перемещаясь по столбцам с показателем скорости потока жидкости 0,4-0,6 находим нужный показатель теплового потока.
  • По крайнему левому столбцу определяем требуемый внутренний диаметр трубопровода.
  • По таблицам производителя, в зависимости от внутреннего диаметра, находим нужный наружный диаметр.

Пример расчета

Например, есть дом 60 кв. метров.
По среднему показателю теплопотерь 100 Вт/м.кв., требуемый тепловой поток 6000 Вт. Применяем коэффициент запаса 1,2 — 6000*1,2=7200 Вт
В таблице максимально приближенным будет значение 7185 Вт при скорости потока 0,5 м/с.
По крайнему левому столбцу внутренний диаметр трубы будет равным 15 мм.
По таблице производителя находим требуемый наружный диаметр трубы. Например, для универсальной металлопластиковой трубы TECEFlex (стр. 11) ближайшее значение в сторону увеличения — 18 мм. Это труба универсальная многослойная (PE-Xc\Al\PE) 25 мм. Аналогично смотрим ассортимент Экопластик стр. 7. Нам подойдет полипропиленовая труба Stabi 25 мм.

Соответствие тепловой мощности и диаметра

Проектировщиками и монтажниками уже подобраны оптимальные соотношения тепловой мощности и наружного диаметра отопительной пластиковой трубы (как в каталоге производителей).

  • Для 3000-5000 Вт — подойдет труба 20 мм
  • 6000-9000 Вт — 25 мм
  • 10000-15000 Вт — 32 мм
  • 16000-21000 Вт — 40 мм
  • 22000-32000 Вт — 50 мм

Данные показатели являются усредненными и, особенно если тепловая мощность находится вблизи пограничного значения, лучше обратиться к специалистам. Но с большой долей вероятности можно утверждать, что если требуемая тепловая мощность контура, например, 12 кВт (площадь около 120 м. кв.), то разводку системы отопления с принудительной циркуляцией нужно проводить пластиковыми трубами диаметром 32 мм.

Следует учесть, что все вышенаписанное относится только к выбору диаметра. Кроме этого, при проектировании системы отопления дома нужно выбрать трубы с учетом эксплуатационных параметров (температуры и давления), особенностей монтажа (замоноличенные, под гипсокартоном или плинтусом, открытые или другое), по типу соединения (сварка, запрессовка, обжим, пресс-соединения).

Чем лучше утеплить трубы отопления?


Утепление труб отопления поможет снизить теплопотери в системе отопления и уменьшить затраты на отопление помещений. Оптимальный способ утепления труб зависит от типа труб, материала изоляции и условий эксплуатации. Вот несколько способов утепления труб отопления:

  1. Изоляционная лента: Для утепления труб диаметром до 3 дюймов можно использовать изоляционную ленту, которую наклеивают на трубы. Этот способ наиболее простой и дешевый, но не подходит для труб большего диаметра.

  2. Гибкие трубки: Это трубки из пористого материала, которые надевают на трубы. Такие трубки можно использовать для утепления труб разного диаметра. Они хорошо сохраняют тепло и могут быть использованы в помещениях с высокой влажностью.

  3. Трубки из полиуретана: Трубки из полиуретана обладают высокими теплоизоляционными свойствами и подходят для утепления труб большого диаметра. Они также прочны и могут использоваться в условиях высоких нагрузок.

  4. Минеральная вата: Этот материал является одним из наиболее эффективных в утеплении труб. Минеральная вата обладает высокими теплоизоляционными свойствами и может быть использована для утепления труб разных диаметров.

  5. Пенополиуретан: Этот материал обладает высокой теплоизоляцией и хорошо подходит для утепления труб во влажных помещениях. Он также легок в установке и прочен.

При выборе материала для утепления труб отопления нужно учитывать параметры труб, а также условия эксплуатации и личные предпочтения. Кроме того, не забывайте, что качественное утепление труб также поможет предотвратить замерзание воды в системе отопления, что может привести к ее повреждению.

Видео. ДИАМЕТР ТРУБ водоснабжения и водоотведения.
