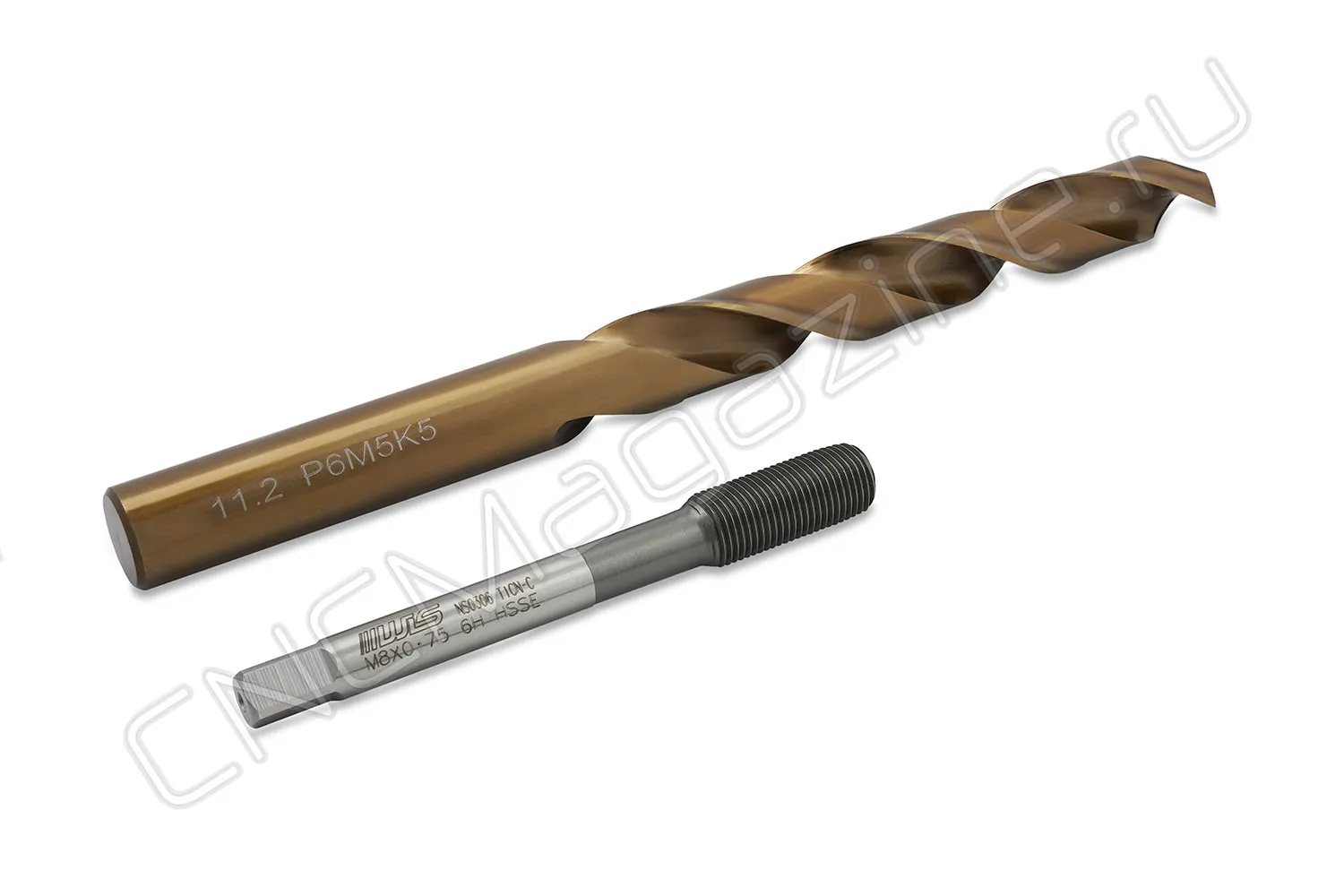

Как правильно подобрать сверло под резьбу − рекомендации и возможные проблемы
В статье вы найдете таблицы с диаметрами отверстий под популярную резьбу – для метрических, трубных метчиков, UNC/UNF, тр
Сверла для резьбы: руководство по выбору и применению»: Эта информация охватывает разнообразные аспекты, связанные с апексальными метчиками и бесстружечными метчиками-раскатниками. В материале учитываются основные и мелкие шаги резьбы. Кроме того, будет рассмотрены ключевые нюансы, которые могут возникнуть при подборе подходящего инструмента для создания начальных отверстий.
Также затронем основные нюансы, которые могут возникнуть при подборе подходящего инструмента для чернового отверстия.

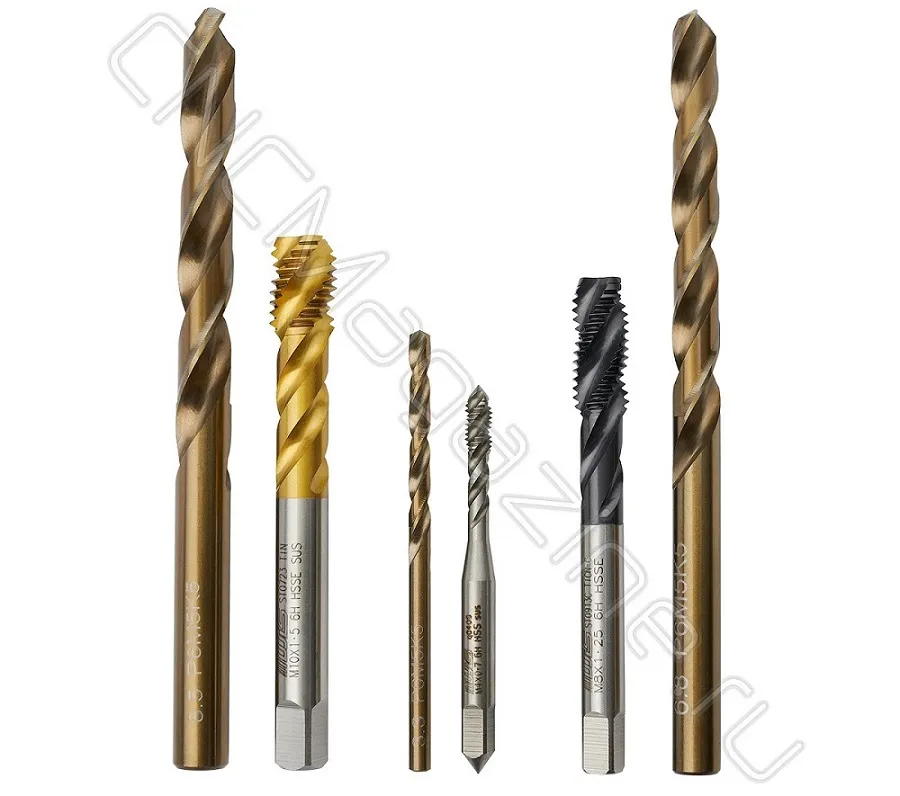

Особенности выбора диаметра сверла под метчик:
- Выбирайте сверло, подходящее под обрабатываемый материал. Как правило, для большинства резьбонарезных операций достаточно инструмента из быстрорежущей стали с добавлением кобальта. Для твердых, сложных материалов рекомендуем использовать твердосплавные сверла.
- Предварительное отверстие нужно дополнительно обработать зенковкой, сделать фаску. Это нужно для лучшего центрирования метчика, а также для дальнейшего лучшего захода в резьбу болтов, шпилек и т.д.
- Учитывайте свойства обрабатываемого материала. У хрупких и твердых металлов и у мягких и вязких значения диаметр отверстия будет отличаться. Например, D сверла под резьбу М8 в мягких материалах будет 6.8 мм, а для твердых металлов рекомендуется уже брать инструмент D 6.7 мм.
К этой статье мы прикрепили документы с ГОСТ по отверстиям для резьбы. Там указаны размеры отверстий разной точности, а также предельные отклонения диаметров. Кроме того, приведены особенности и диаметры отверстий для резьбонарезания в мягких и вязких материалах. Если у Вас повышенные требования к получаемой резьбе, то стоит внимательно изучить прилагаемые документы. Если же не предъявляются повышенные требования по точности и качеству, то можно воспользоваться рекомендуемыми ниже таблицами.
- Для хрупких металлов (чугун) размеры черновых отверстий нужно уменьшить на одну десятую миллиметра от рекомендованных.
- Диаметры отверстий под обычные метчики и раскатники отличаются, даже если это один и тот же размер и шаг резьбы (таблицу для бесстружечных метчиков вы найдете ниже в статье).
- Все рекомендации отражены в ГОСТах, в специальных таблицах, придерживаясь которых можно получить качественную резьбу и свести к минимуму поломку метчиков.
Диаметр предварительного отверстия для метрических метчиков
Итак, рассмотрим ГОСТы для метрической резьбы, получаемой стандартными метчиками.
Наиболее популярные размеры: М3, М4, М5, М6, М8, М10 и М12, с основным шагом.
Краткая таблица для самых популярных размеров метрической резьбы с крупным шагом:
|
Метчик (резьба/основной шаг) |
Диаметр отверстия (⌀ сверла), мм |
|
М3х0.5 |
2.5 |
|
М4х0.7 |
3.3 |
|
М5х0.8 |
4.2 |
|
М6х.1.0 |
5.0 |
|
М8х1.25 |
6.8 |
|
М10х1.5 |
8.5 |
|
М12х1.75 |
10.2 |
|
М14х2.0 |
12.0 |
|
М16х2.0 |
14.0 |
|
М18х2.5 |
15.4-15.6 |
|
М20х2.5 |
17.4-17.6 |
Подробная Таблица размеров сверла под метрическую резьбу основной шаг (DIN 13/ГОСТ 24705):
|

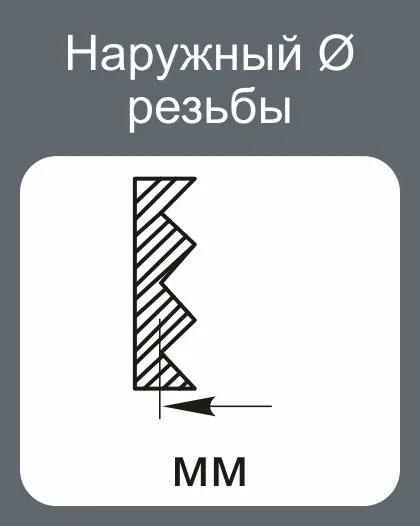

М |

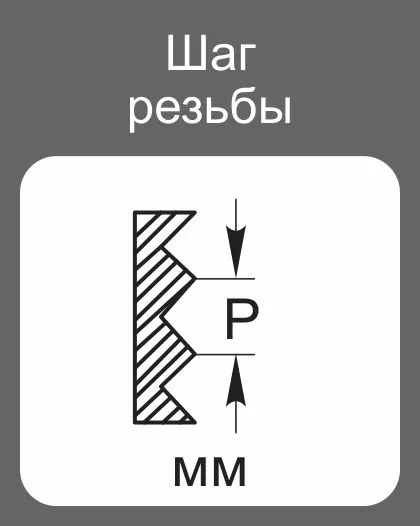

Шаг, мм |

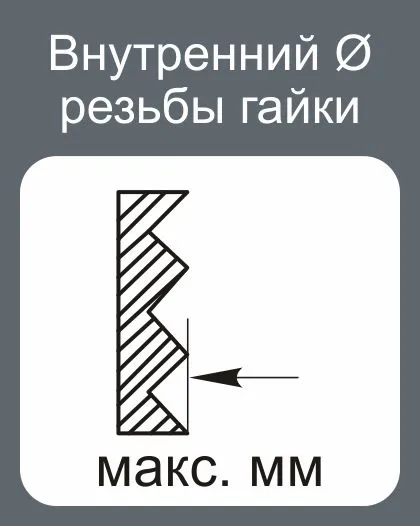

Внутр. диаметр резьбы гайки, мм (доп. по ISO2 — 6H) |
D сверла, мм (по DIN336) |
|
0,25 |
*0,774 |
0,75 |
|
|
1,1 |
0,25 |
*0,874 |
0,85 |
|
1,2 |
0,25 |
*0,974 |
0,95 |
|
1,4 |
0,3 |
*1,128 |
1,1 |
|
1,6 |
0,35 |
1,25 |
|
|
1,8 |
0,35 |
1,45 |
|
|
0,4 |
1,6 |
||
|
2,2 |
0,45 |
1,75 |
|
|
2,5 |
0,45 |
2,05 |
|
|
0,5 |
2,5 |
||
|
3,5 |
0,6 |
2,9 |
|
|
0,7 |
3,3 |
||
|
4,5 |
0,75 |
3,7 |
|
|
0,8 |
4,2 |
||
|
5,0 |
|||
|
6,0 |
|||
|
1,25 |
6,8 |
||
|
1,25 |
7,8 |
||
|
1,5 |
8,5 |
||
|
1,5 |
9,5 |
||
|
1,75 |
10,2 |
||
|
12,0 |
|||
|
14,0 |
|||
|
2,5 |
15,5 |
||
|
2,5 |
17,5 |
||
|
2,5 |
19,5 |
||
|
21,0 |
|||
|
24,0 |
|||
|
3,5 |
26,5 |
||
|
3,5 |
29,5 |
||
|
32,0 |
|||
|
35,0 |
|||
|
4,5 |
37,5 |
||
|
4,5 |
40,5 |
||
|
43,0 |
|||
|
47,0 |
|||
|
5,5 |
50,5 |
||
|
5,5 |
54,5 |
||
|
58,0 |
|||
|
62,0 |
*Поле допуска по ISO1 – 4H.
Подробная Таблица размеров сверла под метрическую резьбу мелкий шаг (DIN 13/ГОСТ 24705):
|
МхШаг |
Внутр. диаметр резьбы гайки, мм (доп. по ISO2 — 6H) |
D сверла, мм (по DIN336) |
МхШаг |
Внутр. диаметр резьбы гайки, мм (доп. по ISO2 — 6H) |
D сверла, мм (по DIN336) |
|
|
*1,774 |
1,75 |
24×1 |
||||
|
2,2×0,25 |
*1,974 |
1,95 |
22,5 |
|||
|
2,3×0,25 |
2,05 |
24×2 |
||||
|
2,5×0,35 |
*2,184 |
2,15 |
25×1 |
|||
|
2,6×0,35 |
2,2 |
23,5 |
||||
|
*2,684 |
2,65 |
24,5 |
||||
|
3,5×0,35 |
*3,184 |
3,15 |
25,5 |
|||
|
*3,684 |
3,65 |
27×2 |
25,0 |
|||
|
3,5 |
26,5 |
|||||
|
4,5 |
28×2 |
26,0 |
||||
|
5,5 |
30×1 |
29,0 |
||||
|
5,2 |
28,5 |
|||||
|
6,2 |
30×2 |
28,0 |
||||
|
7,5 |
30,5 |
|||||
|
7,2 |
31,5 |
|||||
|
8×1 |
7,0 |
33×2 |
31,0 |
|||
|
8,2 |
32,5 |
|||||
|
9×1 |
8,0 |
33,5 |
||||
|
9,5 |
34,5 |
|||||
|
9,2 |
36×2 |
34,0 |
||||
|
10×1 |
9,0 |
36×3 |
33,0 |
|||
|
8,8 |
36,5 |
|||||
|
11×1 |
10,0 |
37,5 |
||||
|
11,2 |
39×2 |
37,0 |
||||
|
12×1 |
11,0 |
39×3 |
36,0 |
|||
|
10,8 |
38,5 |
|||||
|
10,5 |
40×2 |
38,0 |
||||
|
13×1 |
12,0 |
40×3 |
37,0 |
|||
|
14×1 |
13,0 |
40,5 |
||||
|
12,8 |
42×2 |
40,0 |
||||
|
12,5 |
42×3 |
39,0 |
||||
|
15×1 |
14,0 |
43,5 |
||||
|
13,5 |
45×2 |
43,0 |
||||
|
16×1 |
15,0 |
45×3 |
42,0 |
|||
|
14,5 |
46,5 |
|||||
|
18×1 |
17,0 |
48×2 |
46,0 |
|||
|
16,5 |
48×3 |
45,0 |
||||
|
18×2 |
16,0 |
48,5 |
||||
|
20×1 |
19,0 |
50×2 |
48,0 |
|||
|
18,5 |
50×3 |
47,0 |
||||
|
20×2 |
18,0 |
50,5 |
||||
|
22×1 |
21,0 |
52×2 |
50,0 |
|||
|
20,5 |
52×3 |
49,0 |
||||
|
22×2 |
20,0 |
61,5 |
*Поле допуска по ISO1 – 4H.
Обратите внимание!
Также есть еще один быстрый способ, так называемый «дедовский метод», по нему можно быстро подобрать сверло под метчик без таблиц. Для этого надо вычесть из номинального диаметра резьбы его шаг.
Рассмотрим способ на примере. Допустим, вам необходимо нарезать резьбу М10х1.5.
- Номинальный диаметр резьбы 10 мм.
- Шаг 1.5 мм.
- Вычитаем из первого значения второе: 10-1.5=8.5 мм.
- Диаметр сверла равен 8.5 мм.
Допускается округлять значение до большего. Например, 9.75 округлить до 9.8. Но это будет приблизительное значение, «дедовский» метод подойдет больше для бытовых нужд. Для производственных задач рекомендуется ориентироваться по таблицам, ГОСТам, с учетом допусков и особенностей обрабатываемого материала.
Как подобрать сверло под метчики-раскатники (бесстружечные)
Выбор сверла под раскатники, которые используются для выдавливания резьбы, имеет свои особенности. Деформация металла происходит как в направлении оси отверстия, так и в противоположном. Поэтому черновое отверстие под раскатку обычно сверлится большего размера, чем под нарезку со стружкой.
Например, для нарезания М8 с шагом 1.25 нужно взять инструмент диаметром 6.8 мм, а для получения М8х1.25 раскатыванием (выдавливанием) нужно просверлить черновое отверстие ⌀ 7.45 мм.
Сначала рассмотрим метрические бесстружечные метчики.
Таблица размеров отверстий под раскатники метрическая резьба крупный шаг (DIN 13/ГОСТ 24705):
|
М |
|

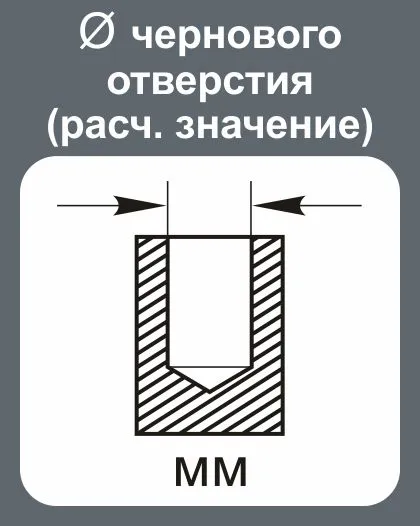

(доп. по ISO2 — 7H) |
|
|
|
|
0,25 |
*0,785 |
0,89 |
0,91 |
0,9 |
|
|
1,1 |
0,25 |
*0,885 |
0,99 |
1,01 |
1,0 |
|
1,2 |
0,25 |
*0,985 |
1,09 |
1,11 |
1,1 |
|
1,4 |
0,3 |
*1,142 |
1,24 |
1,27 |
1,25 |
|
1,6 |
0,35 |
*1,321 |
1,44 |
1,48 |
1,45 |
|
1,8 |
0,35 |
*1,521 |
1,66 |
1,68 |
1,67 |
|
2,0 |
0,4 |
*1,679 |
1,84 |
1,86 |
1,85 |
|
2,2 |
0,45 |
**1,838 |
2,02 |
2,04 |
2,03 |
|
2,5 |
0,45 |
*2,138 |
2,30 |
2,34 |
2,3 |
|
0,5 |
2,79 |
2,82 |
2,8 |
||
|
3,5 |
0,6 |
3,24 |
3,28 |
3,25 |
|
|
0,7 |
3,69 |
3,73 |
3,7 |
||
|
4,5 |
0,75 |
4,16 |
4,2 |
4,2 |
|
|
0,8 |
4,64 |
4,68 |
4,65 |
||
|
5,51 |
5,59 |
5,55 |
|||
|
6,55 |
6,6 |
6,55 |
|||
|
1,25 |
7,41 |
7,48 |
7,45 |
||
|
1,25 |
8,41 |
8,48 |
|||
|
1,5 |
9,28 |
9,37 |
9,35 |
||
|
1,5 |
10,28 |
10,37 |
|||
|
1,75 |
11,16 |
11,25 |
11,2 |
||
|
13,02 |
13,14 |
13,1 |
|||
|
15,02 |
15,14 |
15,1 |
|||
|
2,5 |
16,75 |
16,89 |
16,9 |
||
|
2,5 |
18,75 |
18,89 |
18,9 |
*Поле допуска по ISO1 – 5H. **Поле допуска по ISO2 – 6H.
Таблица диаметров отверстий под метчики-раскатники метрическая резьба мелкий шаг (DIN 13/ГОСТ 24705):
|
МхШаг |
(доп. по ISO2 — 7H) |
|
|
|
|
*1,785 |
1,9 |
1,91 |
||
|
2,2×0,25 |
*1,985 |
2,1 |
2,11 |
|
|
2,3×0,25 |
*2,071 |
2,2 |
2,21 |
|
|
2,5×0,35 |
2,36 |
2,38 |
2,37 |
|
|
2,6×0,35 |
2,46 |
2,48 |
2,47 |
|
|
*2,701 |
2,87 |
2,89 |
2,88 |
|
|
3,5×0,35 |
*3,201 |
3,37 |
3,39 |
3,38 |
|
*3,701 |
3,87 |
3,89 |
||
|
3,79 |
3,82 |
3,8 |
||
|
4,79 |
4,82 |
4,8 |
||
|
**5,599 |
5,8 |
5,83 |
5,8 |
|
|
5,63 |
5,7 |
5,7 |
||
|
6,67 |
6,72 |
6,7 |
||
|
**7,599 |
7,8 |
7,83 |
||
|
7,67 |
7,72 |
7,7 |
||
|
8×1 |
7,51 |
7,6 |
7,55 |
|
|
8,67 |
8,72 |
8,7 |
||
|
9×1 |
8,55 |
8,6 |
8,6 |
|
|
**9,599 |
9,8 |
9,83 |
9,8 |
|
|
9,67 |
9,72 |
9,7 |
||
|
10×1 |
9,51 |
9,6 |
9,55 |
|
|
9,41 |
9,48 |
9,45 |
||
|
11×1 |
10,55 |
10,6 |
10,6 |
|
|
12×1 |
11,52 |
11,61 |
11,55 |
|
|
11,43 |
11,5 |
11,45 |
||
|
11,29 |
11,38 |
11,35 |
||
|
14×1 |
13,55 |
13,61 |
13,6 |
|
|
13,43 |
13,5 |
13,45 |
||
|
13,29 |
13,38 |
13,35 |
||
|
15×1 |
14,55 |
14,61 |
14,6 |
|
|
14,26 |
14,36 |
14,35 |
||
|
16×1 |
15,55 |
15,61 |
15,6 |
|
|
15,29 |
15,38 |
15,35 |
||
|
18×1 |
17,55 |
17,61 |
17,6 |
|
|
17,29 |
17,38 |
17,35 |
||
|
18×2 |
17,02 |
17,14 |
17,1 |
|
|
20×1 |
19,55 |
19,61 |
19,6 |
|
|
19,29 |
19,38 |
19,35 |
||
|
20×2 |
19,02 |
19,14 |
19,1 |
|
|
21,26 |
21,36 |
|||
|
22×2 |
21,15 |
|||
|
23,26 |
23,38 |
|||
|
24×2 |
23,01 |
23,16 |
23,1 |
*Поле допуска по ISO1 – 5H. **Поле допуска по ISO2 – 6H.
Теперь разберем раскатники для дюймовой (трубной) резьбы.
Таблица диаметров под метчики-раскатники трубная резьба Витворта (DIN ISO 228/1):
|
G |
Число ниток на дюйм |
|
|
|
|
|
|
G 1/16″ |
7,24 |
7,32 |
||||
|
G 1/8″ |
9,24 |
9,32 |
9,25 |
|||
|
G 1/4″ |
12,48 |
12,56 |
12,55 |
|||
|
G 3/8″ |
15,99 |
16,06 |
16,06 |
|||
|
G 1/2″ |
20,02 |
20,12 |
20,05 |
|||
|
G 5/8″ |
21,97 |
22,07 |
||||
|
G 3/4″ |
25,5 |
25,6 |
||||
|
G 7/8″ |
29,26 |
29,36 |
||||
|
G1″ |
32,05 |
32,18 |
||||
|
G 1 1/8″ |
36,7 |
36,83 |
||||
|
G 1 1/4″ |
40,72 |
40,84 |
||||
|
G 1 3/8″ |
43,13 |
43,26 |
||||
|
G 1 1/2″ |
46,61 |
46,74 |
||||
|
G 1 3/4″ |
52,55 |
52,68 |
||||
|
G 2″ |
58,42 |
58,55 |

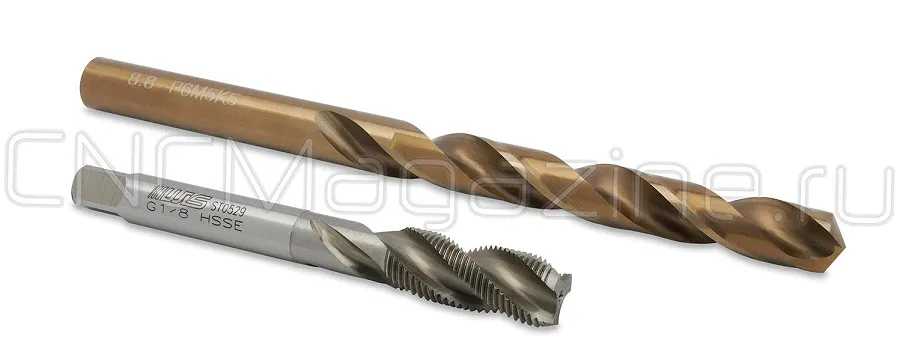

Диаметры сверл для трубных (дюймовых) метчиков
Таблица размеров предварительных отверстий для трубной резьбы:
|
G |
Шаг резьбы, мм |
Число ниток на 1 дюйм |
⌀ сверла под резьбу, мм |

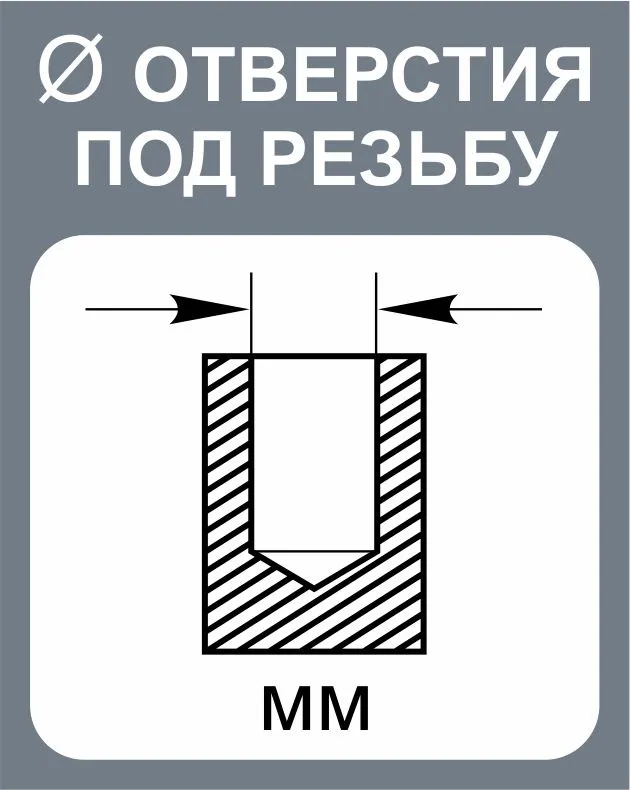

⌀ отверстия под резьбу, мм |
||
|
Номинальный |
Предельные отклонения для классов точности |
|||||
|
A |
B |
|||||
|
G1/8 |
8.7 |
8.62 |
+0.1 |
+0.2 |
||
|
G1/4 |
11.5 |
11.5 |
+0.12 |
+0.25 |
||
|
G3/8 |
+0.12 |
+0.25 |
||||
|
G1/2 |
18.75 |
18.68 |
+0.14 |
+0.28 |
||
|
G5/8 |
20.75 |
20.64 |
+0.14 |
+0.28 |
||
|
G3/4 |
24.25 |
24.17 |
+0.14 |
+0.28 |
||
|
G7/8 |
27.93 |
+0.14 |
+0.28 |
|||
|
G1 |
30.5 |
30.34 |
+0.18 |
+0.36 |
||
|
G1 1/8 |
+0.18 |
+0.36 |
||||
|
G1 1/4 |
+0.18 |
+0.36 |
||||
|
G1 3/8 |
41.5 |
41.41 |
+0.18 |
+0.36 |
||
|
G1 1/2 |
44.9 |
+0.18 |
+0.36 |
|||
|
G1 3/4 |
50.84 |
+0.18 |
+0.36 |
|||
|
G2 |
— |
56.7 |
+0.18 |
+0.36 |
||
|
G2 1/4 |
— |
62.8 |
+0.22 |
+0.43 |
||
|
G2 1/2 |
— |
72.27 |
+0.22 |
+0.43 |
||
|
G2 3/4 |
— |
78.62 |
+0.22 |
+0.43 |
||
|
G3 |
— |
84.97 |
+0.22 |
+0.43 |
||
|
G3 1/4 |
— |
91.07 |
+0.22 |
+0.43 |
||
|
G3 1/2 |
— |
97.42 |
+0.22 |
+0.43 |
||
|
G3 3/4 |
— |
103. 77 |
+0.22 |
+0.43 |
||
|
G4 |
— |
110. 12 |
+0.22 |
+0.43 |
||
|
G4 1/2 |
— |
122. 82 |
+0.22 |
+0.43 |
||
|
G5 |
— |
135. 52 |
+0.22 |
+0.43 |
||
|
G5 1/2 |
— |
148. 22 |
+0.22 |
+0.43 |
||
|
G6 |
— |
160. 92 |
+0.22 |
+0.43 |

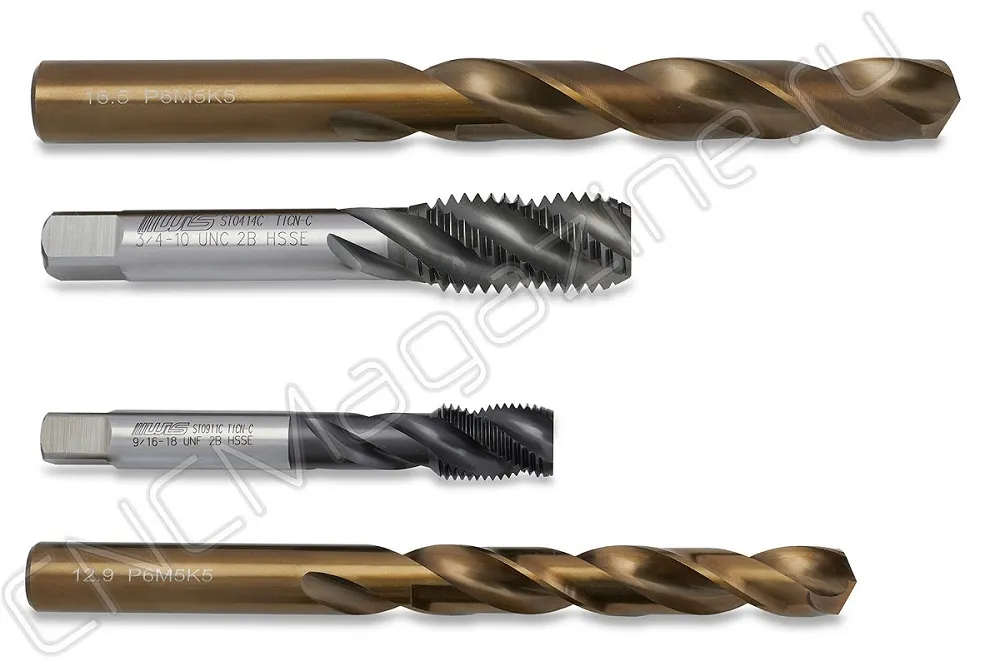

Как подобрать сверла под метчики UNC/UNF
Дюймовая цилиндрическая резьба UNC (крупная) и UNF (мелкая) менее распространена в России, профиль ее аналогичен метрической 60°, но размер считается в дюймах.
Таблица диаметров отверстий под наиболее распространенную американскую резьбу UNC/UNF:
| Дюймовая резьба UNC | |||
|
Резьба х Ниток на дюйм |
Диаметр сверла, мм |
Резьба х Ниток на дюйм |
Диаметр сверла, мм |
|
5.1 |
19.5 |
||
|
6.5 |
1х8 |
22.25 |
|
|
1 1/8х7 |
|||
|
9.4 |
1 1/4х7 |
28.25 |
|
|
10.8 |
1 3/8х6 |
30.75 |
|
|
12.2 |
1 1/2х6 |
||
|
13.6 |
1 3/4х5 |
39.5 |
|
|
16.5 |
2х4 |
пп
| Дюймовая мелкая резьба UNF | |||
|
Резьба х ниток на дюйм |
⌀ сверла, мм |
Резьба х ниток на дюйм |
⌀ сверла, мм |
|
5.5 |
17.5 |
||
|
6.9 |
20.5 |
||
|
8.5 |
1х12 |
23.25 |
|
|
9.9 |
1 1/8х12 |
26.5 |
|
|
11.5 |
1 1/4х12 |
29.75 |
|
|
12.9 |
1 3/8х12 |
||
|
14.5 |
1 1/2х12 |
Конец таблицы
Диаметры сверл под трапецеидальную резьбу
| Трапецеидальная резьба Tr | |||
|
Метчик |
Диаметр сверла, мм |
Метчик |
Диаметр сверла, мм |
|
Tr 8х1.5 |
6.6 |
Tr 14х3 |
11.25 |
|
Tr 10х1.5 |
8.6 |
Tr 14х4 |
10.25 |
|
Tr 10х2 |
8.2 |
Tr 16х4 |
12.25 |
|
Tr 10х3 |
7.5 |
Tr 18х4 |
14.25 |
|
Tr 12х2 |
10.2 |
Tr 20х4 |
16.25 |
|
Tr 12х3 |
9.25 |
Tr 22х3 |
19.25 |
|
Tr 14х2 |
12.2 |
Tr 22х5 |
17.25 |
Это основная информация, которая поможет вам быстро подобрать сверло под метчики. Более подробная техническая информация, в том числе по допускам, находится в соответствующих ГОСТах. Вы можете скачать нужные документы для ознакомления:
- ГОСТ 19257 73 Отверстия под нарезание метрической резьбы
- ГОСТ 21348-75 Отверстия под нарезание трубной цилиндрической резьбы
- ГОСТ 18844-73 Метчики бесстружечные
В интернет-магазине CNCMagazine большой выбор надежных машинных метчиков, качественных сверл по металлу и другого металлорежущего инструмента. Подробная информация по ссылкам. Обращайтесь: sales@cncmagazine.ru, 8-800-555-4116.
Как определить тип и шаг резьбы?
Для определения типа и шага резьбы можно использовать специальный инструмент — шаблон резьбы. Это пластиковый или металлический штамп, на поверхности которого нанесены рельефные выступы и углубления, повторяющие конфигурацию резьбы.
Для определения типа резьбы необходимо сравнить конфигурацию рельефных выступов и углублений на шаблоне с образцом резьбы, который необходимо идентифицировать.
Для определения шага резьбы можно использовать линейку или микрометр. Шаг резьбы представляет собой расстояние между соседними витками резьбы. Измерьте расстояние между соседними витками резьбы и сравните его с шагом резьбы, указанным в стандарте или технической документации.
Также можно использовать набор измерительных инструментов, называемый резьбомером. Резьбомер представляет собой комплект пластин с выступами, которые соответствуют определенному шагу резьбы. Используя резьбомер, можно быстро определить шаг резьбы, просто попробовав вставить соответствующую пластину в резьбу.
