Высота розетки в ванных комнатах в соответствии с нормативной документацией — разъяснения

Так как ПУЭ-7 давно устарел и неактуален, я обратил внимание на СП 256.1325800.2016, изменения в котором вносятся практически каждый год. Вот, что мне удалось обнаружить в этом документе по вопросу расположения розеток в ванных и аналогичных помещениях.

Общие вопросы защиты — про зоны, работу УЗО, и т.п. — я разобрал в первой части статьи:

Вопрос немного запутан, есть несколько разных вариантов — когда нужно, когда можно, и когда не обязательно.

Но фото — розетка в душевой кабинке, на неё попадают брызги и струи воды.

Вот как выглядит общая картина:

«Щиток» при этом выглядит примерно так:

Можно ли так делать? Сейчас разберёмся.

СП 256, смотрим пункты, в которых сказано про розетки в ванных.

15.41. Розетки допускаются только в зоне 3, и только с УЗО

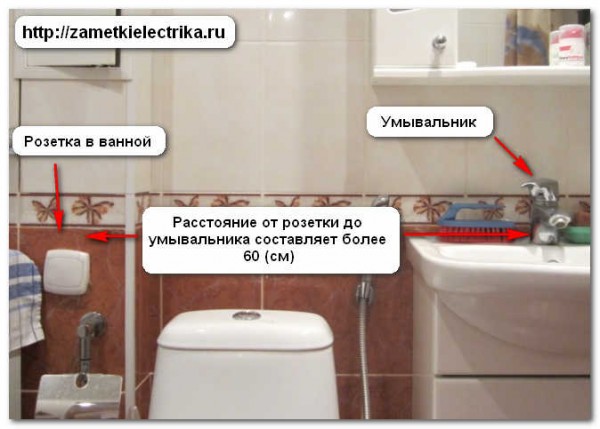

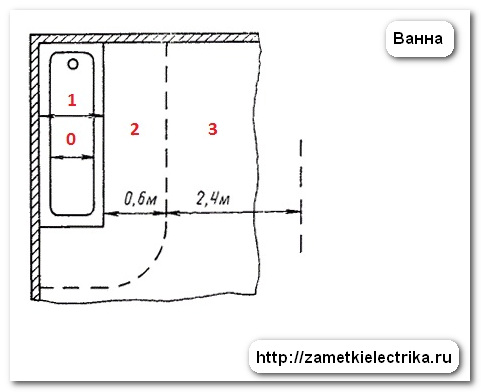

Моя интерпретация. Во всех квартирах, общежитиях и гостиницах розетки можно ставить только на расстоянии не менее 0,6 м от края ванны и только через УДТ (ВДТ (УЗО) или АВДТ) с IΔn = 10 или 30 мА.

Три момента, на которые я хочу обратить внимание.

1. Квартира может быть и в одноквартирном одноэтажном доме, не правда ли? Значит, данный пункт относится и к частным  (индивидуальным) отдельно стоящим домам, и к квартирам в многоэтажках.

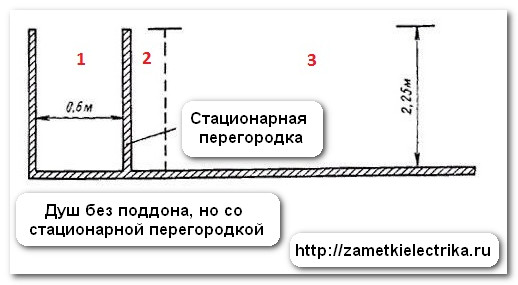

2. не ясно, почему душевые кабинки вынесены отдельным абзацем, и почему для них указана установка не менее 0.6 м, когда для остальных сантехприборов — зона 3. Хотя «не менее 0,6 м» и «зона 3» — это одно и то же. Везде на протяжении СП 256 ванная и душевая (а также — ванна и душевая кабинка или поддон) идут рядом, например, в Таблице 5.3.
3. В последнем абзаце также сказано про выключатели (любые, значит и на 12 В?). Они могут находиться на расстоянии не менее 0,6 м. Однако, в п.15.34 сказано: «Выключатели для ванных комнат и санузлов следует устанавливать снаружи данных помещений». Разве в ванной комнате и санузле не может быть установлена душевая кабина? Вижу нестыковку.

Про трансформаторы и пониженное напряжение говорил выше, почему это не актуально.

А.5.4. В одноквартирных домах УЗО только рекомендуется

Здесь вижу противоречие с предыдущим пунктом. Там сказано по факту «розетку можно только с УДТ», а тут — «для розетки рекомендуется УДТ». Если рекомендуется, значит не обязательно?

Второй диссонанс с предыдущим пунктом (я говорил об этом выше, момент 1) — там говорится про квартиры вообще, а тут — про дома с одной квартирой. Разве квартира не может быть в одноквартирном доме? По факту, говорится про одно и то же место установки, но по разному. Поле деятельности для интерпретаторов, любящих поговорку «закон что дышло — куда повернул туда и вышло».

Предлагаю действовать по правилам:

1. Если два закона противоречат друг другу (я про электробезопасность!), то нужно применять более строгое правило.
2. В любой непонятной ситуации занимайся спортом и покупай доллары.

А.1.6. УЗО в ванных обязательно!

Этот пункт дополняет и повторяет пункт 15.41. Он повторяется в приложении А, поскольку там собраны все рекомендации по применению УЗО в жилых помещениях. Кстати, обратите внимание на золотые слова в последнем правиле этого приложения — «Решение об установке УДТ должно приниматься в каждом конкретном случае после получения
объективных данных о состоянии электропроводок и приведения оборудования в исправное состояние.» Прежде чем устанавливать УЗО в своей старой хрущёвке, будьте морально готовы к тому, что оно будет постоянно выбивать. УЗО нормально работает только там, где электропроводка, нагрузка и ток утечки в норме.

А.4.15. Номинал для выделенной линии

Здесь речь не идёт о том, рекомендуется ли нет устанавливать УДТ. Речь только о его номинале. Если на ванную идёт «выделенка» — то рекомендован IΔn = 10 мА. Правда, не указано, сколько розеток при этом может быть в ванной, и сколько к ним подключено бойлеров, стиралок, фенов и светильников. Предполагаю, что речь идёт об одной розетке. По любому — это рекомендация, а расчет должен основываться требованиями, изложенными в СП256 А.1.2 и ПУЭ 7.1.83 («правило 1/3»).

Если же на данном УЗО «висит» несколько розеток нескольких комнат, то 10 мА будет явно недостаточно, и рекомендовано ставить УЗО с IΔn = 30 мА. Но по расчётам и на практике может оказаться, что 30 мА — недостаточно, поскольку дифференциальный ток может быть больше 15 мА. Что делать в этом случае, чтобы не бегать к щитку, постоянно включая УЗО обратно? Ставить следующий номинал — 100 мА? Ни в коем случае! Придётся разбирать эту разветвлённую группу на две или 3, чтобы снизить ток утечки до приемлемого, и жить спокойно. Само собой, на каждую группу нужно своё УЗО.

Я рассмотрел все требования к установке розеток в ванных комнатах. Если где-то был неточен или что-то упустил — комментарии открыты!

Первая часть статьи про безопасность в ванной:

Этот вопрос также обсудили коллеги в группе СамЭлектрик.ру ВКонтакте :

https://vk.com/wall-109281259_14179

Другие статьи в тему:

————————————

Подписывайтесь на Дзен СамЭлектрик.ру и заходите на блог www.SamElectric.ru !

Внимание! Автор не гарантирует, что всё написанное на этой странице — истина. За ваши действия и за вашу безопасность ответственны только вы!

Пожалуйста, в комментариях будьте вежливы и уважайте мнение автора и читателей!

#электрика #электротехника #гост #электромонтаж #безопасность
