Закручивание винтовых свай своими руками — методы и необходимые инструменты

Винтовые сваи отлично служат для создания надежного фундамента малоэтажных строений. Надежность в данном случае зависит от качества свай и того, насколько правильно они установлены. Подробно рассмотрим способы и методы «закручивания винтовых свай» своими руками с использованием различных инструментов и силовых приспособлений.

В индивидуальном строительстве свайный фундамент используют для возведения частных домов, дач, гаражей, заборов. По сравнению с другими типами фундаментов, фундамент на винтовых сваях позволяет:

• вести работы в любое время года;
• минимизировать земляные работы;
• получить надежное и прочное основание;
• построить дом на участке любого рельефа, без предварительного выравнивания;
• нивелировать воздействие грунта (за исключением химически активного);
• сократить бюджет строительства (в сравнении с ленточным, экономия может составить до 30%, а в сравнении с плитным на 50%);
• выполнить установку винтовых свай своими руками.

Все достоинства фундамента на винтовых сваях проявляются при выполнении двух условий:

1. соблюдение требований по изготовлению свай. Отметим, что сваи, изготовленные кустарным способом, имеют слабо прогнозируемую несущую способность;
2. соблюдение технологии монтажа винтовых свай, суть которой заключается в закручивании сваи на заданную глубину.

Есть две технологии закручивания винтовых свай:

1. ручной способ:

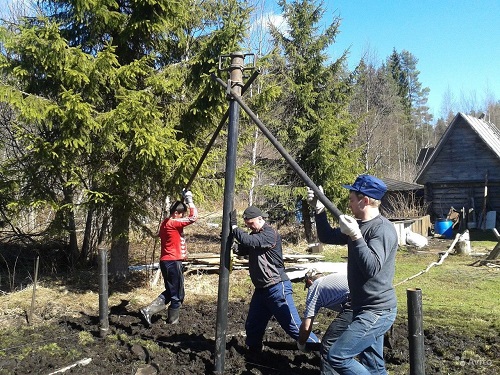

   1.1 абсолютно ручной способ. В этом случае работы выполняются полностью вручную. Для закручивания свай используют длинные металлические трубы, которые продеваются в проушины сваи и выполняют роль рычага;

   1.2 механизированный способ. Предполагает использование механизированных приспособлений, которые приводятся в движение двигателем (мясорубка, дрель, мотобур, сваекрут). Материал подготовлен для сайта www.moydomik.net

1. использование специальных установок для закручивания свай.

Выбор технологии зависит от застройщика. Но и габариты сваи накладывают свой отпечаток. Так, например, без специализированной техники сложно вкрутить (завинтить) сваи длиной более 3 метров. Также следует учесть плотность застройки в месте завинчивания, в частности, возможность организации подъезда специализированной техники.

Установка винтовых свай своими руками

Прежде чем приступить к работе советуем ознакомиться с советами специалистов:

• вертикаль. Отклонение от оси завинчивания может составлять не более 1 градуса. Чтобы иметь возможность постоянно контролировать это параметр, нужно использовать лазерный уровень или обычный строительный уровень, зафиксированный на верхней части сваи;
• рычаг. Чем длиннее рычаг – тем проще закрутить сваю. Удобная для работы длина рычага составляет 3-4 метра.;
• глубина заложения. Определение нижней границы при установке сваи, ведется расчетным методом. Учитываются такие данные как глубина промерзания почвы, уровень грунтовых вод, состав почвы. Для большей территории РФ глубина промерзания составляет 1,5 м.п. Данные по плотности грунта получают путем проведения исследований непосредственно на участке.

Ручной монтаж винтовых свай – пошаговая инструкция

1. расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо.
2. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм.
3. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур. При этом важно, чтобы глубина приямка (углубления) не превышала 50 см.

   Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.

1. обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.

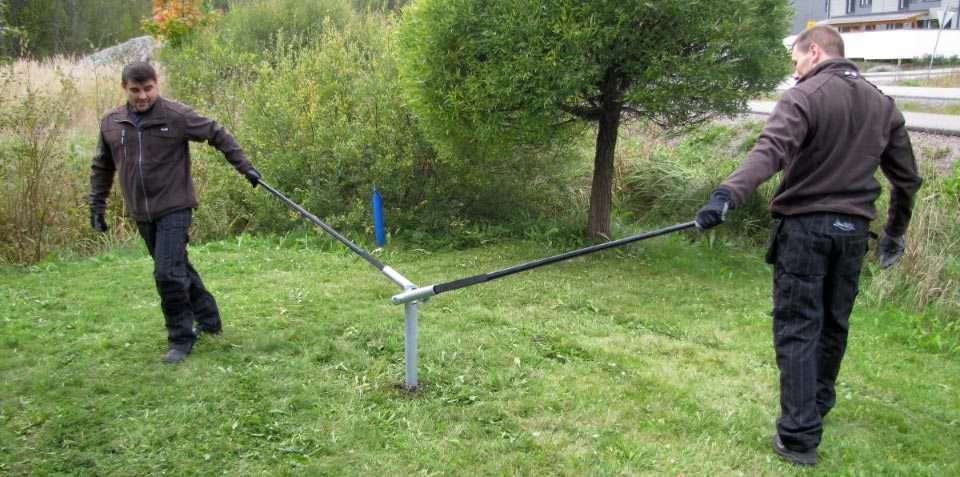

2. установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

1. установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
2. выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

Примечание. Нельзя выкручивать сваю с целью подгонки ее по уровню!

1. заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию.
2. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи. Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску.
3. обвязка свай по оголовкам. Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.

Как закрутить винтовые сваи своими руками

1. прут (лом), продетый в проушины сваи – самое простое приспособление. Удлинить прут можно путем одевания с двух сторон полых труб. Однако такой подход чреват деформацией сваи. Причиной может стать: достижение сваи плотного грунта, твердого предмета, недостаточная толщина ствола сваи (трубы).
2. монтажный оголовок. Приспособление позволяющее исключить деформацию верхней части сваи. Монтажный оголовок изготавливают из трубы, на которую наварены хомуты. При данном способе прут (рычаг) вставляется в хомуты.
3. мясорубка. Приспособление, имеющее привод от электродрели. Мощность дрели должна составлять более 1000 Вт, количество оборотов в минуту – 600.
4. мотобур.
5. сваекрут. Такое приспособление позволит полностью механизировать процесс закрутки. Правда, ввиду его стоимости, покупать приспособление целесообразно только при необходимости закручивания большого числа свай. В частности, его покупают строительные бригады. Однако сваекрут можно арендовать, эта услуга обойдется в 800 руб/час. Минимальное время – 8 часов.

Как правило, застройщики не рискуют закручивать винтовые сваи под дом самостоятельно. В этом случае привлекается специальная техника, которая выдвигает единственное условие – свободный доступ к месту установки. Техника работает намного быстрее и эффективнее людей, единственный минус – высокая стоимость. Помимо этого, нужно будет оплатить работу бригады из трех людей (минимум) – одного оператора и двух человек контролирующих процесс закручивания.

Оборудование для закручивания винтовых свай

Из техники, которая хорошо зарекомендовала себя можно выделить:

• Krinner, Aichi, Айрон, Вихрь, Умелец – группа электросваевертов.
• Торнадо – компактная установка, для работы нужно 380 вольт сети или генератор 5,5 КВт. Закручивает сваи диаметром до 150 мм;
• Кабестан. Максимальный диаметр сваи – 219 мм.;
• МГБ-50П – позволяет работать на грунте 4 категории промерзания.

Примечание. Использование техники показано на участках со сложным рельефом, например в прибрежной местности.

Правильно ли вкручены сваи (брак)

Оценить работу по закручиванию сваи можно по двум параметрам:

• отклонение от уровня по вертикали (отклонение от вертикальной оси более чем на 2°);
• погружение сваи ниже расчетного уровня.

В этих случаях сваю следует извлечь и закрутить повторно. В противном случае, она может не справиться с расчетной нагрузкой.

Ошибки и правила закручивания свай

Опытные монтажники называют ряд ошибок, с которыми могут столкнуться, желающие завинтить винтовую сваю своими руками. В частности:

• вывинчивание сваи. Когда свая сильно отклоняется или упирается в твердый предмет, застройщики зачастую вывинчивают ее и закручивают повторно в то же место. Опытные монтажники утверждают, что в рыхлом грунте несущая способность сваи падает. Следует сместить место установки на несколько сантиметром и закручивать сваю в плотный грунт;
• игнорирование этапа бетонирования сваи. Бетон не придает устойчивости сваи, поэтому многие частники одевают оголовок на верхушку сваи сразу после ее обрезки. Но, бетон позволяет исключить поступление воздуха во внутреннюю полость сваи, и таким образом исключить появление коррозии, и продлить срок службы опоры;
• установка сваи под углом. Контролировать соответствие уровню по вертикальной оси необходимо с первого витка закручивания. Не стоит думать, что в дальнейшем уровень можно легко исправить;
• углубление под установку сваи. Чтобы упростить себе работу, возникает соблазн сделать углубление под сваю садовым буром. Однако такой подход существенно снижает несущую способность сваи, т.к. она не будет плотно вкручена в почву;
• остановка закручивания после упора в твердый предмет. Недостижение заданной глубины чревато потерей несущей способности сваи. Не допустить этого можно путем извлечения твердых предметов (чаще камней) из почвы и повторное вкручивание сваи;
• остановка на расчетной глубине, если свая еще закручивается. В расчетах сложно все предусмотреть. В случае если свая продолжает движение после достижения заданной отметки, ее рекомендуется нарастить и продолжить закручивания до достижения плотных слоев грунта.

Стоимость установки винтовых свай

Работа по установке винтовых свай относится к разряду достаточно сложных. Поэтому целесообразно привлечение профессионалов к её выполнению. Стоимость услуг монтажной бригады будет зависеть от того, с какой техникой работают строители.

Ориентировочные цены представлены в таблице.

Цена закручивания сваи зависит от следующих параметров:

• доставка;
• длина сваи;
• диаметр трубы;
• количество и диаметр лопастей;
• наличие оголовка;
• вид техники.

Как видим, залогом правильно смонтированного винтового фундамента является правильная установка винтовых свай. Она предусматривает: соблюдение вертикального и горизонтального уровней, выдержку заданных промежутков между сваями, соблюдение предельных отклонений и т.п. Однако винтовой фундамент – это возможность продолжить строительство дома сразу после монтажа свай на надежном и прочном основании.

Что засыпать в винтовые сваи?

Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:

1. Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.

2. Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.

3. Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.

4. Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.

Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.
