Закрытие труб в туалете гипсокартоном — подробная инструкция и использование панелей

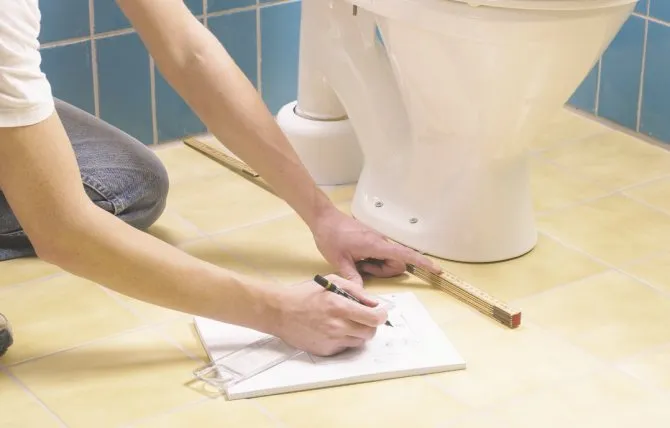

Подготовительные работы

Важно отметить, что если в вашей системе канализации используется старая вертикальная труба, перед тем как начать монтаж короба, рекомендуется её заменить. В случае возникновения прорыва в трубе, это может потребовать разрушения короба для проведения замены. Таким образом, перед тем как приступить к монтажным работам, следует выполнить следующее:

Если произойдет разрыв трубы, то придется сломать короб, для их замены. Итак, перед началом монтажных работ нужно:

• подготовить стены в туалете;
• составить план работы;

• начертить разметку;

• подготовить нужный материал;
• собрать инструмент.

Стоит отметить, что если сделать все правильно на подготовительном этапе, то проблем с монтажом короба из гипсокартона в туалете не возникнет.

Важные моменты

Подводя итог, можно выделить несколько важных моментов, которыми нельзя пренебрегать при монтаже короба для труб в туалете:

• В местах, которым требуется периодический осмотр, нужно вырезать окошко. На него можно поставить специальную дверку на шарнирах-лягушках.

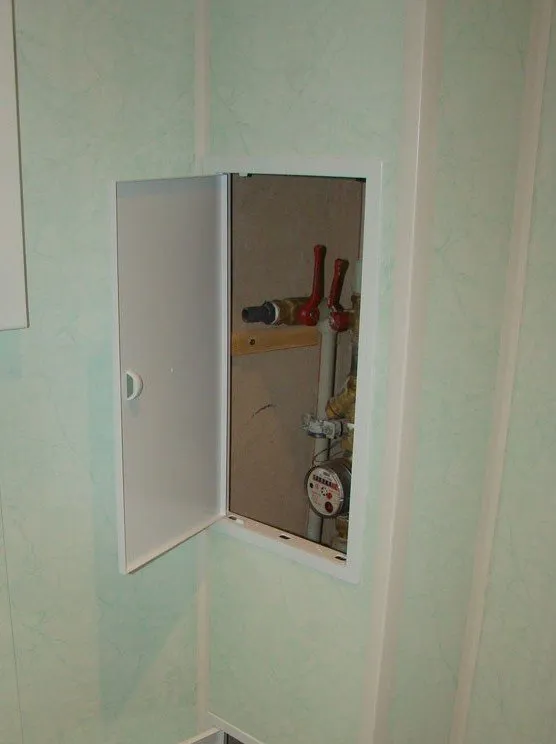

• Дверцы необходимы и в тех зонах, где есть счетчик или вентиль.
• Подступ для периодической ревизии лучше делать на передней части конструкции. Дверку для какого-либо оборудования можно смонтировать на боковой панели короба.
• Местам стыков труб может понадобиться ремонт, поэтому важно оставить свободным проход к ним.
• Если отводы труб располагаются за гранью короба, то отверстие для них вырезают немного больше. В дальнейшем зазор между трубами и коробом заполняют вспененным пенополистиролом, чтобы вибрация труб не передавалась на короб.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Потолки из гипсокартона для детской комнаты (8 фото)

Короб в туалете, выполненный своими руками, не только скроет непривлекательные трубы и стояки, но и придаст помещению красивый завершенный вид.

Особенности сборки короба из гипсокартона в ванной комнате

Короб из гипсокартона в ванной и туалете своими руками собрать может любой домашний мастер, который хоть немного знаком со строительным инструментом.

План действий будет такой:

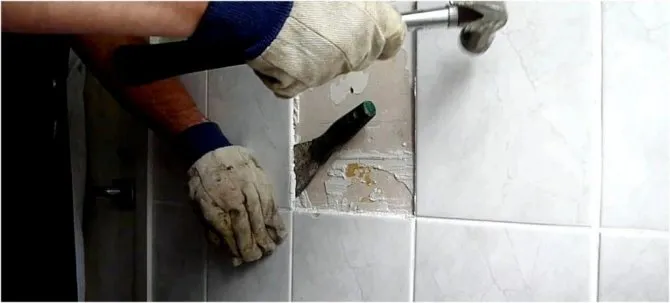

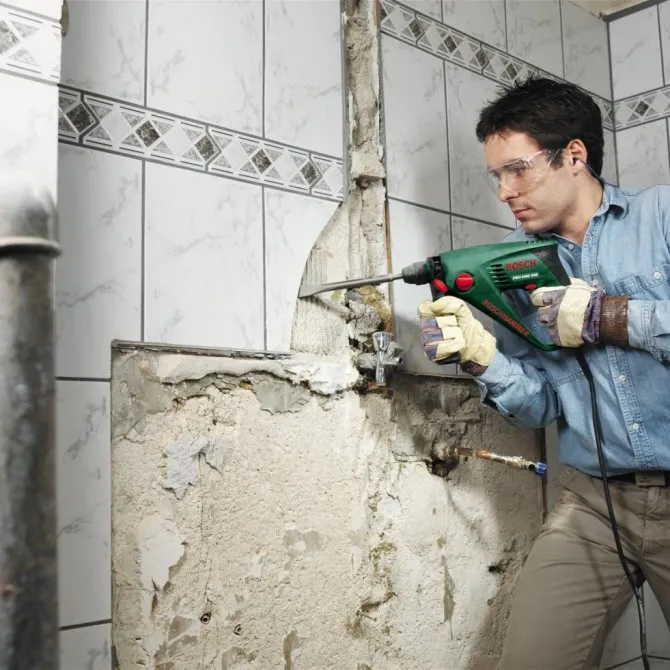

• первым делом снять со стен старое покрытие;

• стены выровнять при необходимости, если кривизна небольшая, это можно сделать, приклеив гипсокартон на плиточный клей;
• заменить сантехнику;
• установить инсталляцию;
• произвести разметку;
• собрать короб из профилей;
• раскроить и прикрутить гипсокартон;
• выполнить отделку.

Работы не так много, как может показаться на первый взгляд, и выполнить ее можно самостоятельно за один день.

Материалы, которые понадобятся, чтобы закрыть трубы в туалете в короб

Фальш-стена и короб – наиболее распространенный способ маскировки трубопроводов в условиях тесной квартиры.

Для работы понадобится:

• лист стенного гипсокартона или ПВХ (как вариант, сэндвич-панель);
• профиля и дюбеля к ним (в среднем по три на каждую стойку и направляющую);
• саморезы по металлу;
• шпатлевка и материалы для отделки (это может быть плитка, обои, краска или эмульсия).

Чтобы определиться с материалом для обшивки, необходимо учесть влажность в комнате, финансовые возможности и навыки в строительстве.

На заметку. Можно использовать сэндвич-панель, покрытую полимером или уже обшитую гипсокартоном. Это сократит время работы, так как ни потребуется самостоятельная обшивка каркаса.

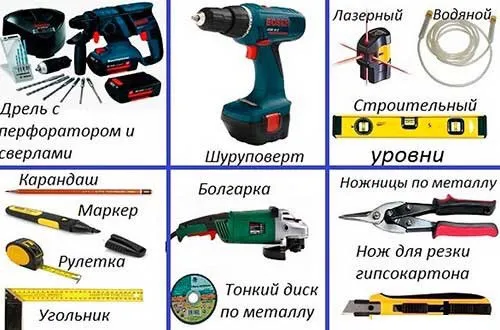

Из инструментов понадобится: рулетка, уровень, дрель, шуруповерт, нож для резки гипсокартона, наждачная бумага для зачистки срезов, шпатель и, если нужно, кисть для отделочных работ.

Чтобы определиться с материалом для зашивки, необходимо учесть влажность в комнате, финансовые возможности и навыки в строительстве.

При установке гипсокартона нельзя допускать его касания к трубопроводам. Конденсат, попадающий на гипсокартон, значительно сократит срок службы короба.

• Гипсокартон может впитывать влагу, а это чревато появлением грибка или плесени. Однако им проще зашивать и он меньше стоит. Цена стандартного листа – 215 рублей (Knauf) (подробнее про размеры листов ГКЛ и правилах расчета можно почитать здесь).
• Обшить пластиком (ПВХ) труднее, но он влагоустойчив и долговечен. К тому же ПВХ не требует отделочных работ – панель может быть любого цвета. Цена, соответственно, выше. Но не стоит забывать, что приобретая ПВХ, удается сэкономить на обоях или плитке. Цена упаковки панелей на десять листов – от 700 рублей (размер 1 на 6 метров, толщина сантиметр).
• Сэндвич-панель, помимо влагоустойчивости обладает еще и таким важным качеством, как способность сохранять тепло. Ведь ее основа выполнена из утеплителя (пенополистирола, пенополиуретана или минеральной ваты). Стоимость сопоставима с пластиковыми панелями – от 800 рублей за метр квадратный (толщина один сантиметр).

Установка короба всегда начинается с низа стены. Профиль (нижний направляющий) вырезается по размеру и крепится к полу с помощью дюбелей

Выбор материала и необходимые инструменты

При любых монтажных работах без инструмента не обойтись.

Для сооружения короба нам понадобится:

• емкость для замешивания раствора;
• шпателя;
• дрель или шуруповерт;
• перфоратор;
• строительный уголок;
• ножницы по железу;
• карандаш и рулетка;
• лазерный уровень и отвес;
• молоток;
• плоскогубцы;
• канцелярский нож;
• насадка венчик;
• валики;
• ванночка.

Как только собран необходимый инструмент, приступаем к закупке материала.

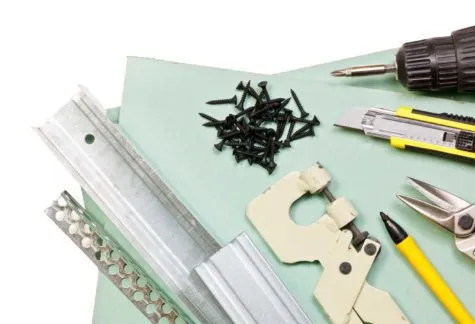

Понадобится:

• ГКЛ зеленого цвета – влагостойкий;
• профиль стоечный и направляющий;
• саморезы по металлу;
• дюбеля;
• крепежи и подвесы;
• шпаклевка;
• серпянка;
• грунтовка глубокой пропитки.

Приступаем к работе

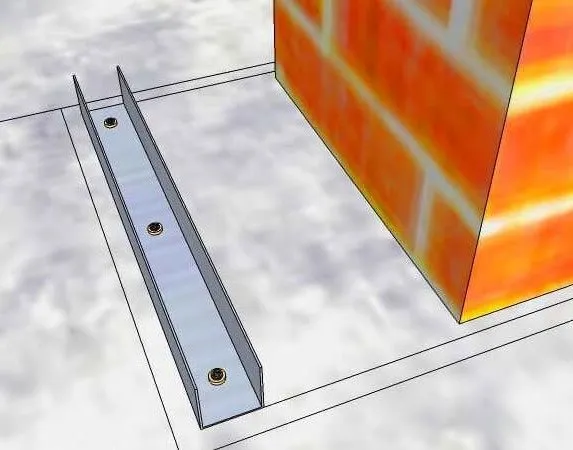

1. Монтаж каркаса своими руками для короба всегда начинается с низа стены. Профиль (нижний направляющий) вырезается по размеру и крепится к полу с помощью дюбелей (какие типы профиля бывают и какой для чего использовать мы рассказывали здесь).
2. Вертикальные боковые профили (несущие) выставляются по уровню, ориентируясь на уже прикрепленный внизу горизонтальный профиль. И также закрепляются дюбелями.
3. Если короб будет сплошным, по центру устанавливается еще один вертикальный профиль. К нему будет удобно крепить гипсокартон или ПВХ (ширина у последнего всего один метр).
4. К готовому каркасу (подробнее про монтаж каркаса из профиля рассказано в этой статье) с помощью саморезов монтируется гипсокартон (или пластик) нужного размера. Шаг между шурупами составляет двадцать сантиметров.

• На готовый короб из гипсокартона можно клеить плитку любого цвета и фактуры – она выглядит красиво, служит долго и удобна в использовании (легко вымыть и почистить от пыли). Средняя цена за метр квадратный от 98 до 1200 рублей. Дополнительно требуется специальный клей (средняя цена 980 рублей за 15 килограмм, расход на метр квадратный 2,5 кг).

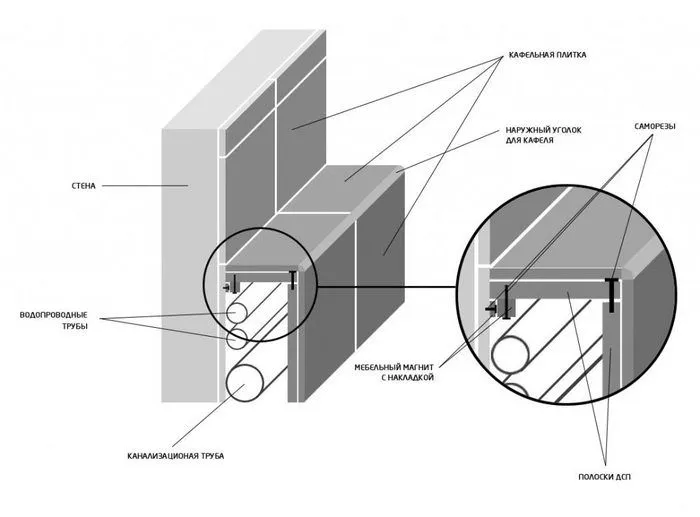

Схема укладывания плитки на каркас, в котором спрятаны трубы

• Более дешевый вариант – нанесение шпатлевкии покраска. Основной недостаток такой отделки – потребность в косметическом ремонте. Стоимость эмали в среднем 170 рублей за килограмм, эмульсии – 250 рублей за ведерко на 14 килограмм. Под краску также необходима грунтовка. Ее средняя цена 320 рублей за ведро на 10 литров.
• Часто короба обклеивают обоями. Такая отделка самая быстрая в исполнении. Недостаток – недолговечность. А бумажные обои еще и впитывают влагу. Надежнее виниловые обои (средняя цена за рулон шириной 0,53 сантиметра и длиной 10 метров – 350 рублей). Дополнительно потребуется обойный клей (190 рублей за литр).
• Если обшивка производилась ПВХ, дополнительная отделка не требуется. Следовательно, короб будет стоить ровно столько, сколько заплачено за пластик и профиля для каркаса.

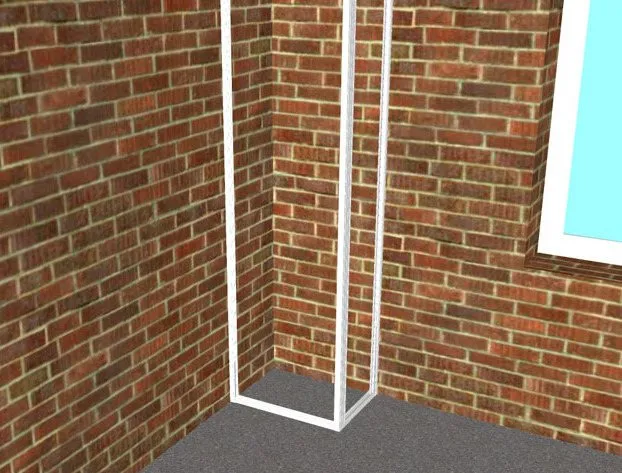

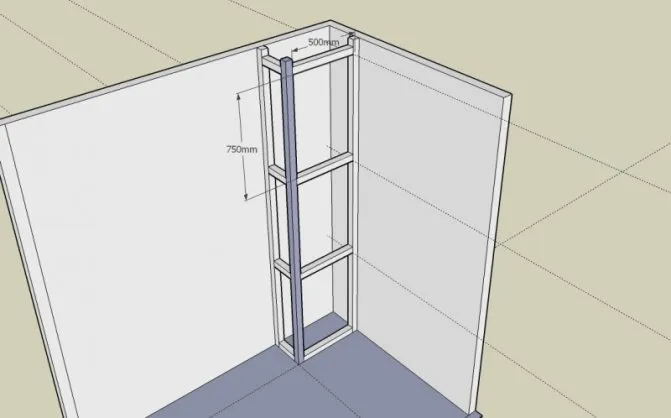

Эскиз, как будет выглядеть короб со спрятанными трубами в туалете.

Полезно знать

• При установке гипсокартона, чтобы закрыть трубы в туалете, нельзя допускать его касания к трубопроводам. Конденсат, попадающий на гипсокартон, значительно сократит срок службы короба.
• В коробе необходимо установить ревизионный люк на случай ремонта. Эти дополнительные расходы обойдутся в сумму от 15 до 40 долларов.
• На стыки гипсокартона с помощью шпатлевки обязательно крепится армированная сетка, которая предотвращает появление щелей в будущем.

Проектирование и монтаж короба в туалете

Не стоит думать, что монтажные работы по сооружению короба можно произвести без проекта, так как эта не сложная работа. Проект поможет вам избежать нежелательных ошибок при сооружении, и сэкономить вам время и деньги. Именно на этапе проектирования можно точно просчитать количество требуемого материала.

Не обязательно делать короб из гипсокартона по точным чертежам, достаточно схематического рисунка с прописанными размерами. Как только составлен проект, можно приступить к разметке помещения.

Как декорировать короб для труб в туалете

Чтобы короб, скрывающий трубы в туалете, выглядел закончено, его необходимо подготовить к отделке, а затем отделать подходящими материалами. Подготовка производится так же, как и для любой гипсокартонной конструкции.

Обработка грунтом поможет не только сократить расход шпаклевки, но и убережет от появления грибка и плесени.

Короб обрабатываем грунтом, покрываем несколькими слоями шпаклевки, затем затираем и шлифуем поверхность. Края короба можно оформить уголками для гипсокартона из пластика или металла. Их легко можно “посадить на ту же шпаклевку.

В качестве отделки короба можно использовать:

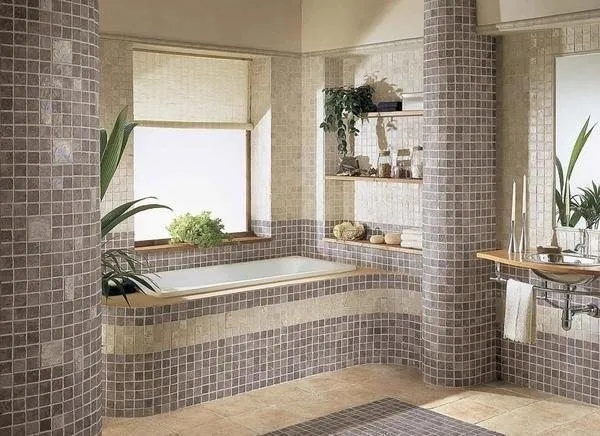

• Кафельную плитку, которой отделан санузел, причем плиткой можно отделать и дверцу короба;
• Влагостойкие обои;
• Водоэмульсионную краску;
• Деревянную или пластиковую вагонку.

Старайтесь выбрать отделку для короба в том же стиле, в котором сделан весь остальной ремонт в туалете и отдавайте предпочтение легко моющимся и стойким к сырости материалам. Подробные инструкции по отделке стен короба можно найти на видео в сети интернет.

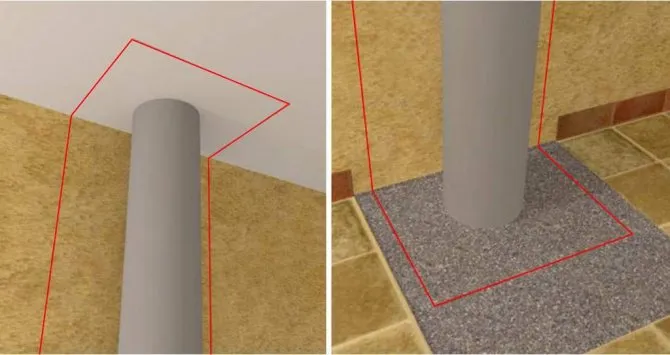

Разметка

Производится непосредственно на потолке, полу и стенах туалета.

Делается она таким образом:

• находится самая выпирающая точка на коммуникациях, от которой отступают 3-5 см и отмечают черточку карандашом;
• затем берется лазерный уровень и проводится ровная полоса между потолком и полом, проходящая по этой отметке. Если под рукой нет уровня, можно применить отвес с красящей нитью;
• такие же действия производятся на противоположной стене;
• разметка вокруг инсталляции производится с отступом от рамы на 5 см;
• затем производится разметка горизонтальных поверхностей, для этого нам понадобится уголок;
• проставляем уголок к стене на пересечении с полом и проводим линию, перпендикулярную вертикальной отметке под углом 90 градусов;
• такие же действия производим с другой стороны;
• на потолке делаем то же самое;
• проводим параллельную линию над инсталляцией, по уровню с отступлением в 4 см.

Разметку можно считать выполненной. Приступаем к монтажу металлического каркаса.

Инструкция по монтажу

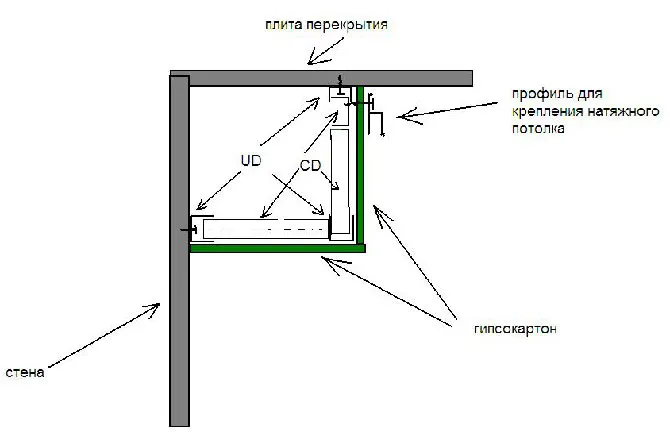

Перед началом работы необходимо сделать грамотный чертеж-схему. С его помощью можно рассчитать, сколько потребуется материала.

Необходимые замеры переносятся на бумагу. На чертеже указывается местоположение дверцы, ширина профилей, отверстия для вентиляции.

Обратите внимание! Важно учитывать, что термоизоляционный материал тоже занимает место, поэтому необходимо учитывать это при расчетах.

Расчет материалов

Для того, что определить, сколько потребуется ГКЛ, нужно узнать общую площадь необходимого материала, для этого достаточно просто замерить необходимую высоту и ширину конструкции по чертежу, и произвести расчеты.

Замеры можно просто показать продавцу в магазине, он подскажет, сколько понадобиться профилей. Количество шурупов и саморезов рассчитывается по количеству стыков. Лучше взять с запасом.

Делаем разметку

Потребуется уровень, с помощью которого можно будет проложить ровные относительно пола линии. Провести линию на потолке и перпендикулярные линии на стенах согласно схеме.

Для создания ровной вертикальной линии на стене используем отвес. Подобным образом чертим линии на полу. В результате на потолке и полу образуется две одинаковые схемы.

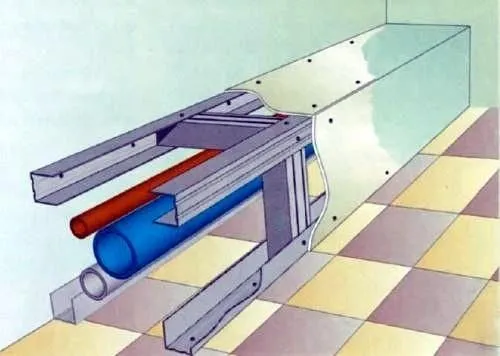

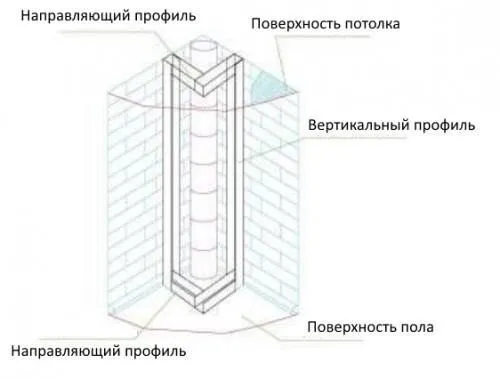

Собираем каркас

Последовательность работы:

1. Металлические профили располагаются по размеченным линиям и крепятся на дюбеля.
2. На потолке и полу закрепляются потолочный элемент вместе соединения направляющих.
3. Для того, чтобы каркас был более надежным и прочным, нужно нарезать из потолочного профиля детали шириной, равной расстоянию между вертикальными профилями. Их называют ребрами жесткости. Это дополнительные элементы, к которым будут крепиться листы.
4. Закрепляя ребра, нужно не забыть о дверце и вентиляционном окошке.

Обшивка гипсокартоном

Предварительно нужно вырезать из гипсокартона листы под размер профилей.

Перенося чертеж на ГКЛ, важно не забыть про отверстия для коммуникаций и сразу их вырезать, чтобы не пришлось выполнять работу дважды. Полученные детали вставить в каркас и прикрутить саморезами.

Обратите внимание! Недостаточно использовать металлический уголок для соединения листов. Для создания надежной конструкции листы должны крепиться саморезами.

Подготовка к отделке

Короб из гипсокартона имеет множество стыков, шляпок от саморезов и неаккуратный угол (если конструкция угловая). Эти недостатки можно устранить с помощью шпаклевки и армированного уголка.

Этапы:

1. Грунтовка: с помощью валика наносится на конструкцию для того, чтобы очистить поверхность от пыли. Грунтовка создает адгезивный слой на поверхности короба, к которому надежно прилипает шпаклевка.
2. Серпянка: в местах стыков необходимо наклеить специальную армированную ленту. Если этого не сделать, шпаклевка в этих местах треснет и образуется щель.
3. Уголок: закрепляем с помощью штукатурки. Шпаклевка не подойдет, она слишком мягкая. Использовать саморезы не нужно.
4. Шпаклевка поверхности короба.
5. Шлифовка: при наличии дефектов после высыхания обрабатываем поверхность наждачной бумагой или алмазной сеткой.
6. Грунтовка для устранения пыли после шлифовки.

Важно! Не клейте на ГКЛ обои и плитку на неподготовленную поверхность. При удалении старого покрытия наклеенного на лист гипсокартона без предварительной обработки вместе с обоями или плиткой отойдет картон и часть гипса. В итоге потребуется глубокая реанимация конструкции, в худшем случае – ее полный демонтаж.

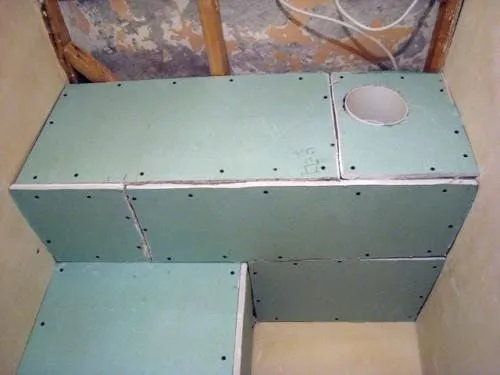

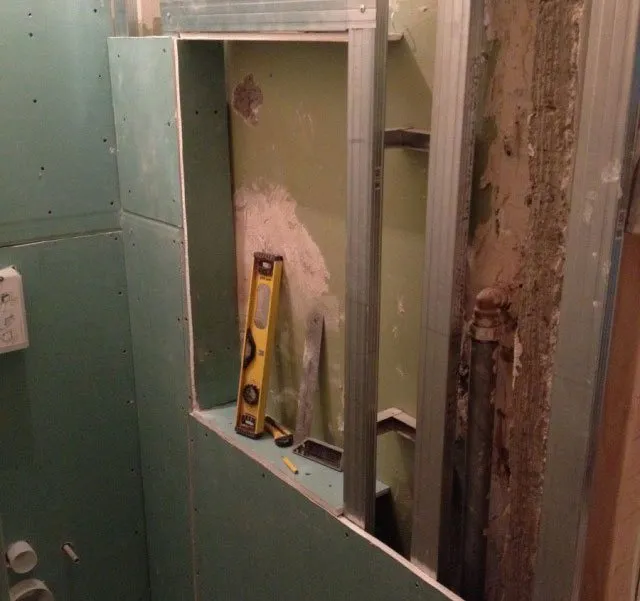

Закрепление листов гипсокартона

Когда каркас готов, его нужно хорошо промерить и перенести размеры на лист ГКЛ.

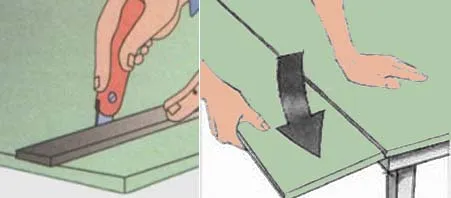

Далее, начинается раскройка материала. Сделать это просто – разрезать верхний слой картона с одной стороны, немного углубившись в гипс. Далее лист просто перегибается, и разрезается картон со второй стороны.

Затем раскроенные полосы приставляются к коробу, и прикручиваются саморезами черного цвета по металлу.

Если получится, что фрагмент не подходит его можно подравнять строительным ножом.

Когда на одну сторону закрепили гипсокартон, начинаем прикручивать лист к другой стороне, после этого, гипсокартонный короб можно считать готовым.

Советуем посмотреть: как сделать короб из гипсокартона в туалете.

Как закрыть трубы в туалете гипсокартоном: пошаговая инструкция

Начинаем с отметок на стенах и потолке, где будет крепиться профильный каркас будущей конструкции. Выставляем их при помощи разметочного карандаша или маркера.

Далее осуществляем следующие шаги:

• Профиль стеновой нарезаем ножницами или болгаркой и крепим к стене дюбель-гвоздями в местах, где будет проходить соединение с гипсокартоном. Отдельно отрезки профиля такой же длины крепим к полу — они будут выполнять функцию каркаса для будущего короба. Выравниваем положение профиля при помощи уровня, чтобы он находился перпендикулярно полу.
• Нарезаем направляющие ППН кусками, равными ширине короба от стены до передней стенки. Эти отрезки крепим с торца к полу и потолку или стене на уровне высоты короба, если он не будет закрывать коммуникации от пола до потолка. Еще несколько таких же отрезков монтируем между стеной и стеновым профилем в качестве ребер жесткости нашей конструкции.

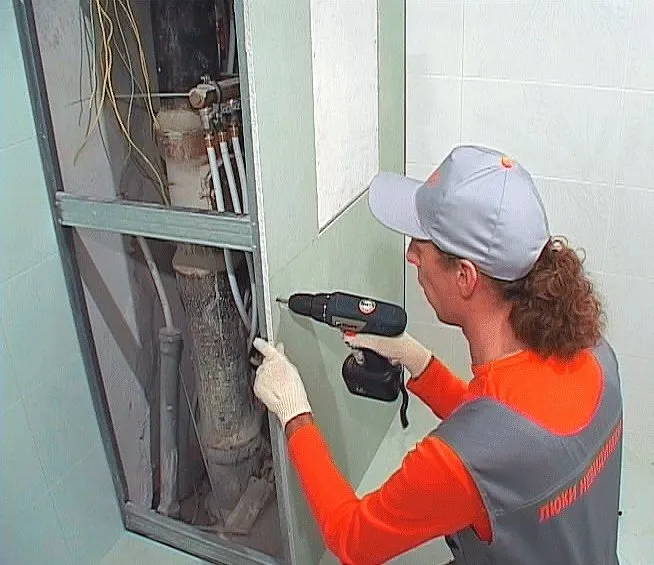

• Гипсокартон нарезаем кусками нужного размера. Крепим его на профиль по бокам короба саморезами через каждые 5-6 сантиметров по всему периметру. На передней стенке нам необходимо смотровое отверстие для доступа к счетчикам, кранам и вентилям. Поэтому прежде, чем крепить переднюю стенку короба, разметьте и вырежьте отверстие для дверцы или лючка. Затем аналогично боковым стенкам прикрепите лист ГКЛ к профилю.

Основа нашего короба готова, теперь стоит оформить дверцу и прикрепить ее к передней панели конструкции.

Оформляем дверцу для короба в ванной

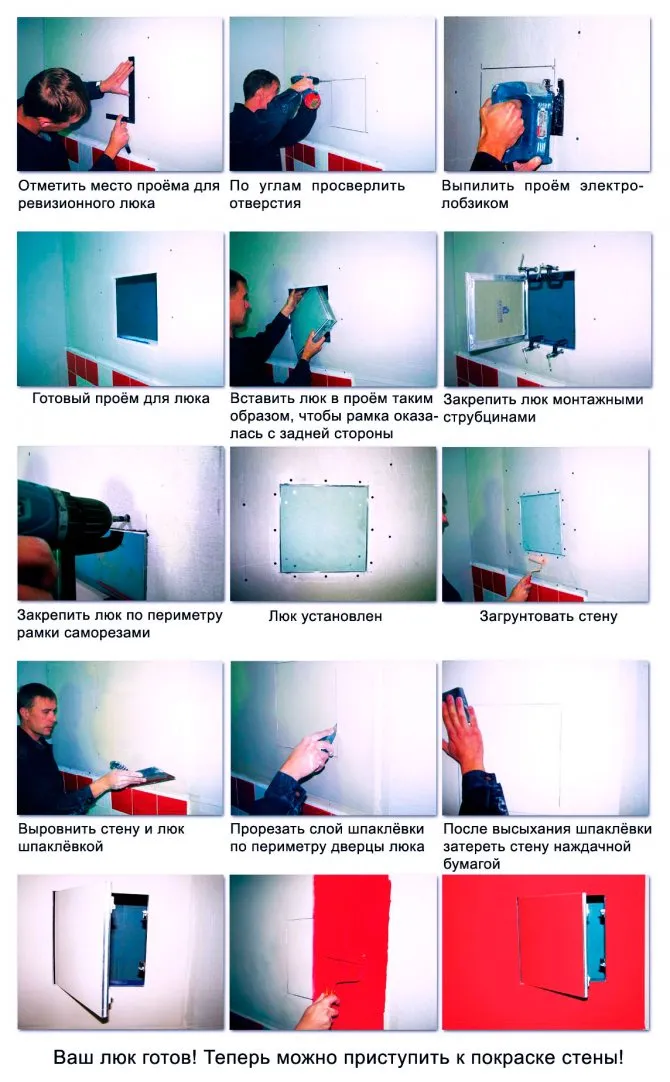

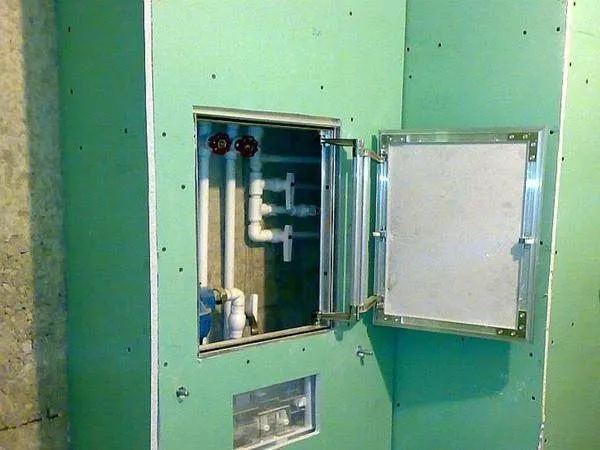

Доступ к основным сантехническим узлам должен быть свободным. Поэтому мы и предусмотрели усиление под технический люк. Как только короб готов, нужно вырезать отверстие для люка и установить его. Так же стоит подумать о вентиляции, чтобы не было конденсата внутри короба.

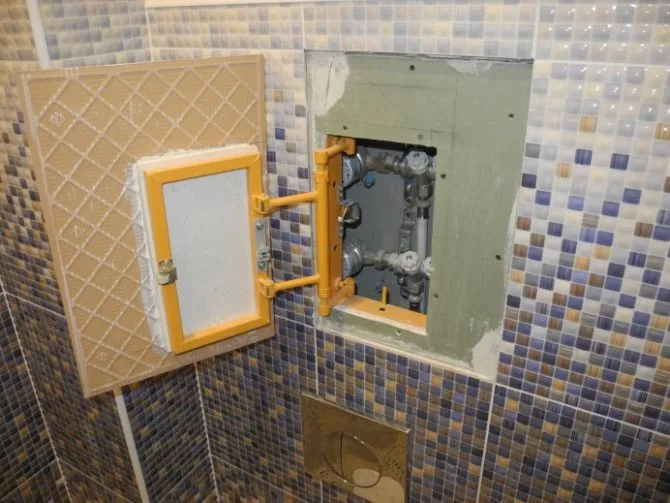

Если вы хотите установить люк-невидимку, следует закрепить его еще до финишной отделки, вставив и закрепив саморезами к каркасу.

Простые пластмассовые дверки устанавливаются на плитку, уже после облицовки короба.

Важно! Желательно сооружать конструкции, опираясь на размер отделочного материала: плитка, панели. Подогнать желательно так, чтобы не пришлось резать плитку.

Гипсокартон и альтернативные варианты отделки

Единственной альтернативой для гипсокартона является оштукатуривание стен. Гипсоволоконные листы не приемлемы, так как этот материал отличается только своими свойствами, а суть остается той же.

Если в санузле демонтировали всю отделку, сначала нужно выровнять стены.

Ванные комнаты, особенно в старых домах, имеют кривые перегородки. Это проявляются как в кривизне плоскостей, так и в неправильной форме самого помещения.

Неровности необходимо исправить, иначе будет сложно выравнивать кладку из керамической плитки и даже установить ванну.

Для начала лучше назвать преимущества и недостатки каждого типа выравнивания, чтобы определить лучший вариант.

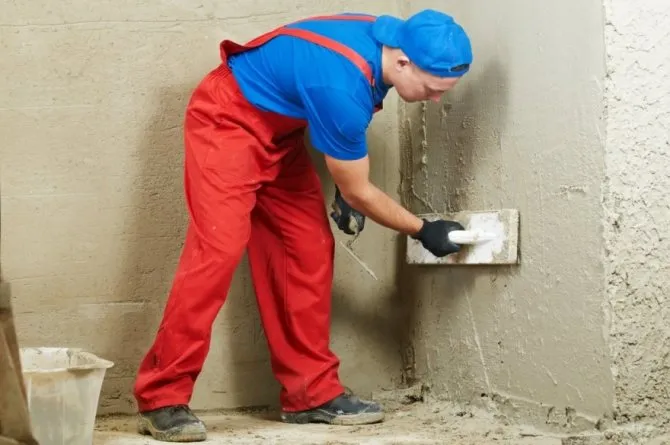

Оштукатуривание стен

Несомненное достоинство технологии заключается в итоговой высокой прочности поверхности, если все сделано по нормам и правилам. Это плюс единственный. В остальном придется столкнуться с рядом проблем.

1. Предварительно проверяется степень кривизны выравниваемой поверхности. При больших перепадах существенно растет расход материала.
   Слишком толстые слои требуют послойного нанесения с армированием, иначе возможно растрескивание и отлипание состава.
2. Второй момент – без должного опыта нанести штукатурку даже по маякам непросто. Требуется точная их установка, умение работать с правилом, чтобы не допускать его прогибания.

В процессе использования штукатурки разводится много грязи и пыли. Смесь падает с правила на пол, на нее можно наступить и разнести по всему дому.

В ванной комнате не стоит использовать смеси на гипсовой основе, так как на них быстро размножается плесень.

Применение гипсокартона

Работать с гипсокартоном в ванной намного проще. Количество этого материала не зависит от кривизны стен, не считая случаев, когда монтаж выполняется на клей – растет расход последнего.

Работы выполняются намного быстрее – ванную можно обшить в течение дня и тут же приступать к наклеиванию плитки или других отделочных материалов.

Конструкции имеют каркасный тип строения. Они могут быть разных форм и размеров, что позволяет делать инсталляции или короб в санузле из гипсокартона для сокрытия коммуникационных линий.

Даже когда стены штукатурятся, гипсокартон все равно используют. Можно формировать удобные полочки тумбы и подставки.

Прочность гипсокартонной стены под кафелем очень высокая. Срок службы материала будет таким же высоким, если хорошо огородить его от попадания воды.

Недостатком будет фактическое уменьшение площади комнаты. В некоторых случаях это критично, но разница может быть несущественной, если гипсокартон монтировать на клеевой состав.

Читайте на нашем сайте о том, что лучше для стен: гипсокартон или штукатурка.

Как устроить короб для труб в туалете: обзор лучших вариантов замаскировать трубопровод

Еще один вариант – использование короба для труб. Это может быть сооружение самодельной конструкции или покупка готового заводского изделия. Более простой – второй способ.Часто вариант с декорированием труб попросту не подходит – слишком много труб и расположены они не самым удобным образом. Здесь придет на помощь другой метод маскировки – обустройство короба, внутри которого и будут находиться все трубы.

Форма и размер покупных коробов позволяет подобрать именно тот вариант, который успешно замаскирует наружные части трубопровода не только в туалете, но и спрячет трубы отопления в других комнатах. Вторая разновидность коробов – с открывающейся внешней стенкой. Причем, стена может открываться полностью или ее определенная часть.

Вариант с обустройством короба для маскировки всех труб, проходящих сквозь туалетную комнату, наиболее популярен среди пользователей.

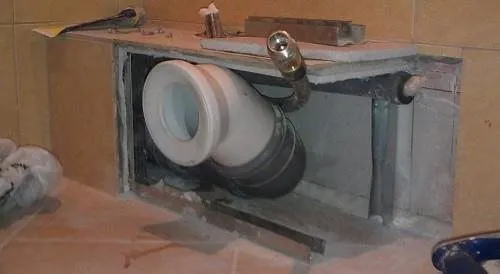

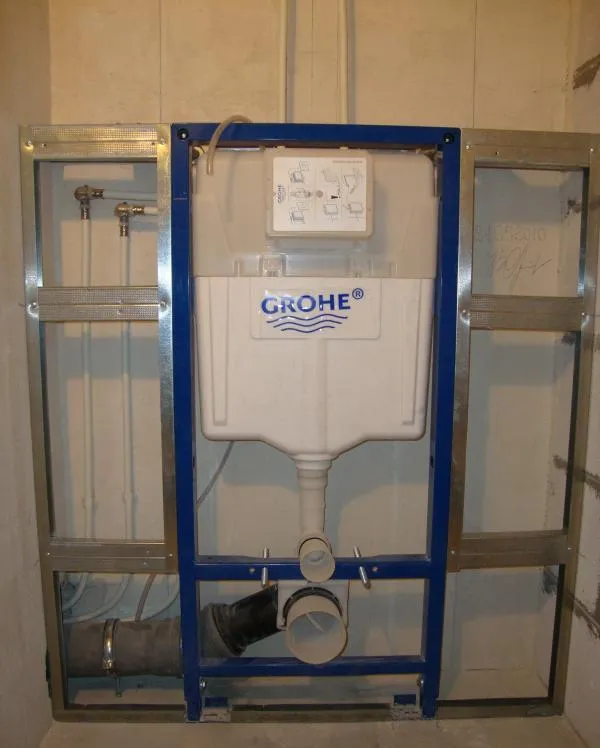

Создание каркаса для инсталляции

Ниже приведена пошаговая инструкция как сделать каркас для трехстороннего короба вокруг инсталляции унитаза:

1. С помощью строительного уголка и уровня переносят контур рамы инсталляции на стену.
2. От контура на стене отбивают две параллельных линии на полу к стойкам инсталляци
3. Нарезают по размеру контура и рамы две пары боковых направляющих профилей. Верхнюю пару элементов — делают длиннее на две ширины спинки (56 мм).
4. Сверлят на стене и полу отверстия для дюбелей (анкеров).
5. Крепят направляющие профили по «внешней» границе контура на стене.
6. Крепят к раме профили через стенку (полку). Монтаж проводят таким образом, чтобы спинка профиля была на одном уровне с «лицевой» плоскостью инсталляции.
7. Нарезают по размеру стартовые профили для крепления на полу. Устанавливают их между вертикальными направляющими профилями на стене и инсталляции унитаза.
8. Вырезают из стоечных потолочных профилей перемычки, которые служат ребрами жесткости для получившейся конструкции и для гипсокартонных стенок короба. Длину отрезков делают короче, чем глубина короба на 3-4 мм — учитывают две толщины спинки профиля (по 0.5-0.6 мм) плюс небольшой запас на погрешность разметки и измерений. Перемычек надо как минимум пять — две по углам каркаса, по одной посредине сверху и на каждой боковой стенке короба. Если высота инсталляции унитаза больше 80 см, то по бокам надо по две перемычки.
9. Монтируют перемычки, вставляя их между направляющими профилями на стене и на раме инсталляции унитаза.

На этом каркас готов — приступают к обшивке.

Как правильно установить туалет на дачном участке?

Установка туалета на дачном участке может быть достаточно простым процессом, если вы будете следовать некоторым основным инструкциям.

Вот шаги, которые могут помочь вам правильно установить туалет:

1. Выберите место: выберите место, где вы хотите установить туалет. Обычно туалеты устанавливают на расстоянии не менее 3 метров от питьевой воды. Также учтите, что туалет должен быть удобно доступен для использования.

2. Установите септик: сначала необходимо установить септик, в который будут сливаться отходы. Следуйте инструкциям по установке, которые пришли в комплекте с септиком.

3. Подготовьте основание: основание должно быть плоским и устойчивым. Если необходимо, выровняйте землю.

4. Установите туалет: установите туалет на подготовленное основание, следуя инструкциям производителя. Обычно туалет крепится к основанию с помощью болтов.

5. Подключите к септику: подключите трубу к туалету и направьте ее к септику. Убедитесь, что труба надежно закреплена.

6. Протестируйте туалет: протестируйте туалет, залейте воду в унитаз и проверьте, нет ли утечек.

Обратите внимание, что при установке туалета на дачном участке может потребоваться дополнительное оборудование, такое как насос для откачки отходов в септик. Если вы не уверены в своих навыках установки туалета, лучше обратиться за помощью к специалистам.

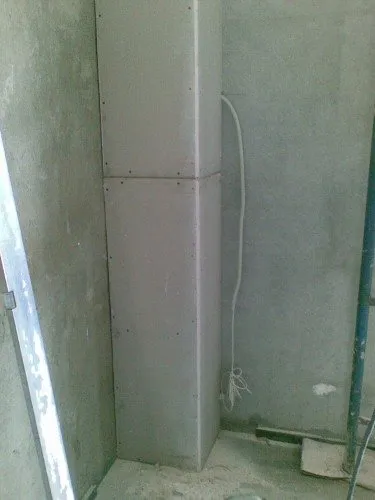

Видео. Как спрятать трубы в туалете?
