Заливной механизм для унитаза: устройство, принцип работы, виды неисправностей и выбор подходящей фурнитуры — полезная инструкция

В статье рассказывается о заливном механизме для унитаза: его устройстве, принципе работы и возможных неисправностях. Вы также найдете полезные советы по выбору правильного заливного клапана для вашего унитаза. Узнайте больше о том, как заменить или настроить заливной механизм для унитаза и избежать проблем с подачей воды.

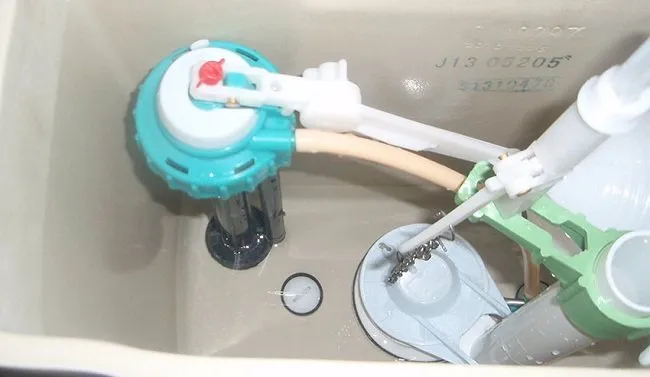

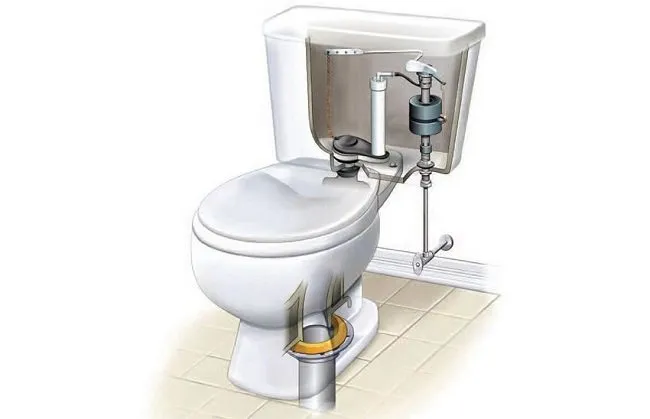

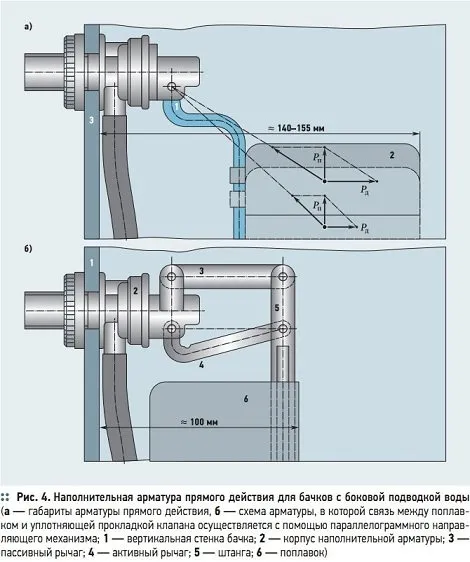

Унитаз с боковым подводом воды встречается в санузлах домов и квартир чаще всего, поэтому вопрос выбора надежных комплектующих очень актуален. Очень важно использовать узлы и детали высокого качества с длительным сроком службы, так как любые поломки чреваты множеством проблем: повышенным расходом воды, протечками системы и т.д.

Рассмотрим, какими критериями следует руководствоваться, чтобы арматура для сливного бачка с боковой подводкой служила долго.

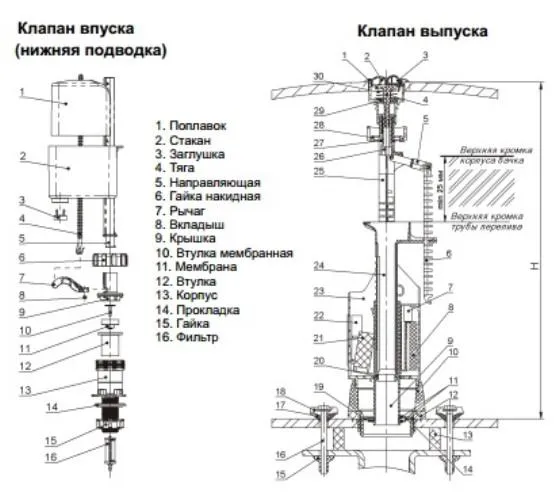

Заливной клапан – важный элемент всей системы

Назначение

• регулирует поступление воды в резервуар до определенного уровня,
• выпускает воду в унитаз при нажатии спускового устройства,
• обеспечивает наличие постоянного количества жидкости при перепадах давления в водопроводе.

Работа клапана начинается вследствие снижения давления воды, которая вытекает в бак с одновременным всплытием поплавка. При достижении критического уровня рычаг перекрывает клапан, и жидкость прекращает поступать в резервуар.

Классификация

Впускные механизмы можно разделить на группы по трем признакам:

• состав материала,
• место размещения,
• тип конструкции.

По материалу

• Латунь или бронза. Изделия из этих сплавов отличаются практичностью, долговечностью, надежностью и совершенно не поддаются коррозии. Но такие металлические клапаны имеют достаточно высокую стоимость.
• Пластик. Изделия из пластика очень популярны, так как наряду с продолжительным сроком службы довольно недорого стоят.

По месту размещения

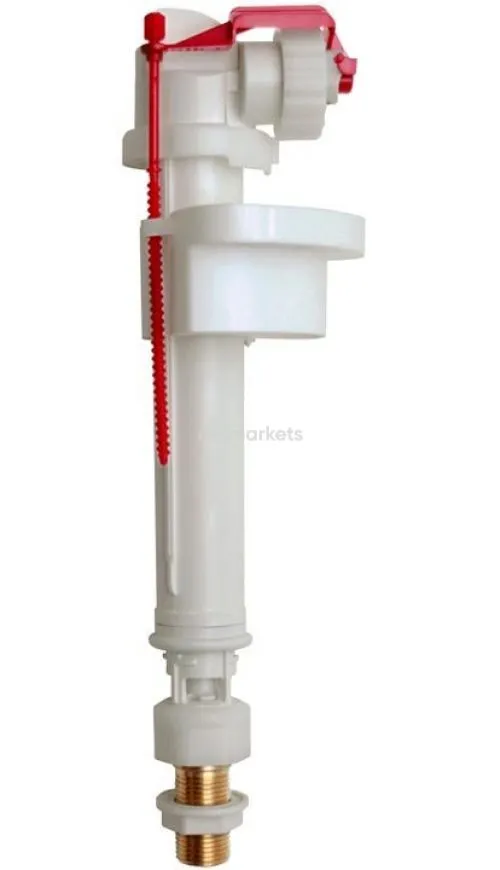

• С нижней подводкой. Клапаны с данным подключением располагаются внизу бачка. При таком способе забор воды происходит совершенно бесшумно. Также нижнее расположение позволяет скрыть наливной шланг и освободить пространство туалетной комнаты от лишней фурнитуры.

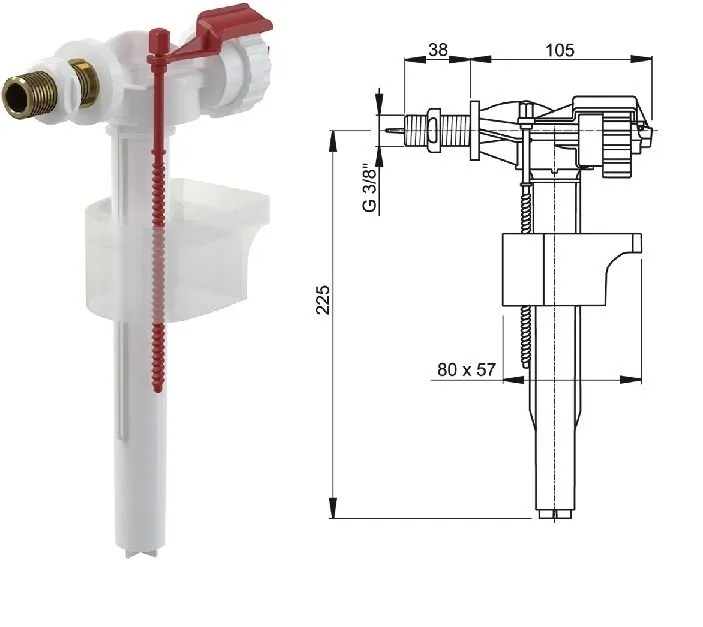

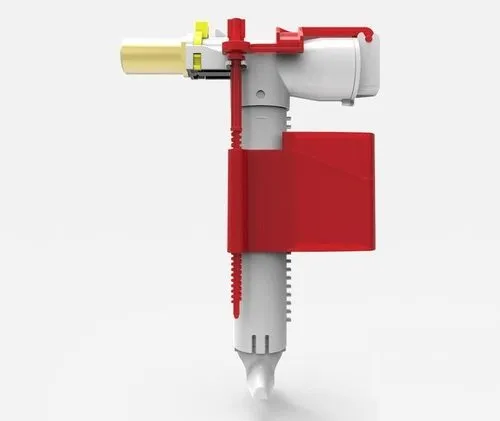

• С боковой подводкой. Клапаны с данным подключением находятся, соответственно, с правой или левой стороны бачка. Такая конструкция является наиболее простой, что положительно сказывается на сроке ее службы.



Выбирать впускные агрегаты нужно в зависимости от конструкции бачка унитаза. Также при выборе необходимо придерживаться следующих правил:

• Комплектация товара должна включать в себя сам клапан, поплавок, уплотнительные кольца и фиксирующую гайку.
• Уплотнительные кольца должны быть эластичными, правильной формы и без дефектов.
• Пластиковый элемент не должен иметь видимых царапин и зазубрин.
• Движение поплавка должно происходить плавно, без резких скачков.

По типу конструкции

Когда-то клапаны были шаровыми, устройство имело вид шара, который использовался во всех бачках. Современное приспособление называется впускным, так как не имеет никакого сходства с конструкцией шаровых механизмов, а используется вместе с поплавком. Существует несколько видов поплавковых устройств для бачка унитаза:

• Кройдонные клапаны состоят из оболочки, поплавка с рычагом и поршня с седлом. В этом механизме движение рычага перпендикулярно работе поршня. Применяется такая система в старых бачках и имеет довольно низкую цену.
• Поршневые оборудованы раздвоенным шпилингом с рычаговой осью. Здесь происходит регулировка воды за счет горизонтального поднятия рычага, приводящего в движение поршень, на конце которого имеется специальное уплотнение, соприкасающееся с седлом и перекрывающее поступление жидкости. Это довольно распространенная модель и входит в среднюю ценовую категорию.
• Мембранные клапаны имеют вместо прокладки резиновую или силиконовую мембрану, смещающуюся при движении поршня. Это новейшее устройство, которое применяется только в последних моделях унитазов. К преимуществам данного клапана можно отнести быстрый набор воды, моментальное перекрытие набора жидкости и, в зависимости от качества арматуры, бесшумное заполнение бачка. Из недостатков следует учитывать наличие постоянного напора воды в системе (0,05-0,1 Мпа) и чистоту жидкости, так как при порче мембраны замена ее своими силами невозможна. В этом случае придется приобретать впускной механизм целиком.

Заливные клапаны для унитазов с нижней подводкой в Санкт-Петербурге

• Комплектующие и инсталляции для унитазов и писсуаров
• Инсталляции для унитазов, писсуаров, биде
• Арматура для сливных бачков унитазов
• Бачки для унитазов

Заливной клапан WIRQUIN Compact 10975010 нижняя

Заливной клапан нижней подводки уклад КН57

Клапан заливной 1/2 для бачка с нижней подводкой Alcaplast

Клапан заливной АНИ Пласт с нижней подводкой 1/2″

Заливная арматура (клапан) для бачка унитаза Cersanit с нижней подводкой 1/2

Механизм заливной для унитаза анипласт нижнее подкл., 1/2″ латунь

Заливной клапан WIRQUIN JOLLYFILL FB50FL1 нижняя

Заливной клапан нижней подводки с поплавком REMER RR179

Клапан заливной АНИ Пласт с нижней подводкой 1/2″ эконом

Впускной клапан IDDIS F012400-0006, боковой подвод воды

Заливной механизм (клапан) для унитазов Twyford

Впускной клапан бачка унитаза Geberit Impuls 360, 1/2″, нижняя подводка 281.208.00.1

Клапан заливной для бачка унитаза Alcaplast А18 1/2 от 1 ШТ

механизм заливной дляунитаза нижнее подкл.

Заливной механизм AlcaPLAST A18 1/2″ нижняя

Универсальный заливной клапан (арматура) унитазов Gustavsberg

Заливная арматура (клапан) для бачка унитаза Cersanit с нижней подводкой 1/2 дюйма

Наливной клапан Geberit Impuls Basic 340 для бачка унитаза

Арматура 2-х уровневая, универсальный клапан, нижняя подводка, белая кнопка

механизм заливной дляунитаза анипласт нижнее подкл., 1/2 латунь

Клапан для бачка унитаза Ideal Standard с нижней подводкой 3/8 дюйма

Механизм заливной дляунитаза анипласт нижнее подкл., 1/2″» пластик

Клапан нижний для унитаза, 1/2, арт. WC5510

Возможные неисправности и их устранение

Перед тем как разобраться в возможных причинах поломки заливного клапана, необходимо перекрыть кран водопроводной системы, открыть крышку бачка и слить остатки воды из резервуара. При необходимости вытащить само устройство.

Нет набора воды в бак

• Причина №1: засорение отверстий. В этом случае следует разобрать устройство, прочистить и промыть его элементы.
• Причина №2: низкое водопроводное давление или его скачки. В данной проблеме необходимо учитывать, что при слабом потоке воды и высоком расположении бачка жидкость не подойдет к наполнительной камере, всплывет поплавок, но вода не перекроется. Можно попробовать увеличить входные отверстия на 3 мм, а в случае постоянного скачкообразного давления лучше приобрести штоковый клапан.

Статья по теме: Чем пробить засор в унитазе

Постоянная течет вода в унитаз

• Причина №1: перекос поплавка. Ремонт заключается лишь в том, чтобы поправить впускной клапан на место.

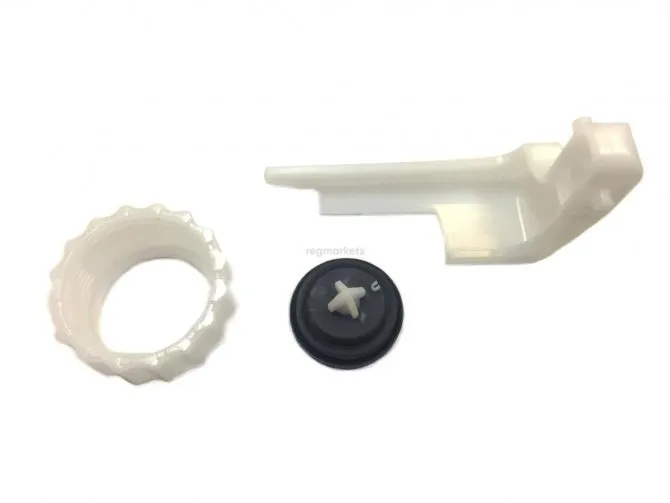

• Причина №2: нарушение герметичности прокладки (порча мембраны или штока). В этом случае необходима полная замена механизма.

Шумный набор воды в бак

• Причина №1: отсоединение глушителя воды. Для исправления ситуации следует поправить глушитель на специальный штуцер.

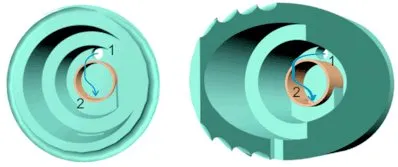

Фаза 1. Клапан в открытом положении, вода набирается в бачок.

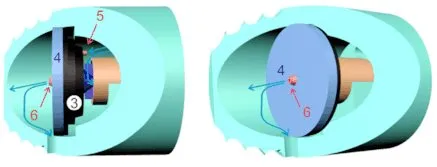

Мембрана под напором воды отодвигается и не мешает воде набираться (не мешает настолько, что даже на схеме не показана, пока). Вода входит в отверстие (1) и заполняет предварительную камеру. Чтобы вода попадала в бачок унитаза в предварительной камере есть отверстие (2), именно туда и проходит вода. Дл этого момента все очень похоже на обычный штоковый клапан, но тут клапан мембранный, а это значит, что в клапане есть мембрана (3), надетая на поршень (4):

В мембране имеется отверстие, через которое продет шток с отверстием (5) диаметром около 1 мм, точный диаметр отверстия — результат скрупулезных расчетов, именно поэтому используется пластмассовый шток. Через это отверстие часть воды проходит в наполнительную камеру, образованную поршнем (4) и мембраной (3). При опущенном поплавке отверстие (6) диаметром около 0.5 мм в поршне (4) открыто, через него часть воды стекает в бачок. Таким образом давление воды в предварительной камере, в наполнительной камере и за наполнительной камерой приблизительно одинаковое и в этом главное отличие принципа работы мембранного клапана от принципа работы простого штокового клапана.

Арматура для бачка, Впускные механизмы, Клапаны

• БАБУШКИНА,111 есть
• В О 15 линия, д.72 есть
• ВСЕВОЛОЖСК есть
• ВЫБОРГСКОЕ ШОССЕ есть
• ГАГАРИНА есть
• ДЕВЯТКИНО есть
• ЖУКОВА есть
• КИНГИСЕППСКОЕ ШОССЕ есть
• КОМЕНДАНТСКИЙ есть
• ЛАНСКОЕ есть
• ЛЕНИНА есть
• ЛУЖСКАЯ есть
• НАРОДНАЯ есть
• ПУШКИН есть
• ПЯТИЛЕТОК есть
• РАЗЪЕЗЖАЯ есть
• РУДНЕВА есть
• Склад Интернет-магазина есть
• ТАМБАСОВА есть
• ЦЕНТРАЛЬНЫЙ СКЛАД есть
• ШУШАРЫ,Окуловская 8 есть
• ЭНТУЗИАСТОВ есть

• БАБУШКИНА,111 есть
• БУДАПЕШТСКАЯ, 87 есть
• В О 15 линия, д.72 есть
• ВСЕВОЛОЖСК есть
• ВЫБОРГСКОЕ ШОССЕ есть
• ГАГАРИНА есть
• КИНГИСЕППСКОЕ ШОССЕ есть
• КОМЕНДАНТСКИЙ есть
• ЛАНСКОЕ есть
• ЛЕНИНА есть
• НАРОДНАЯ есть
• ПУШКИН есть
• ПЯТИЛЕТОК есть
• РУДНЕВА есть
• Склад Интернет-магазина есть
• ТАМБАСОВА есть
• ШУШАРЫ,Окуловская 8 есть
• ЭНЕРГЕТИКОВ есть
• ЭНТУЗИАСТОВ есть

Артикул АК000000781

Страна-производитель Россия

• БАБУШКИНА,111 есть
• БУДАПЕШТСКАЯ, 87 есть
• В О 15 линия, д.72 есть
• ВЫБОРГСКОЕ ШОССЕ есть
• ГАГАРИНА есть
• ДЕВЯТКИНО есть
• ЖУКОВА есть
• КИНГИСЕППСКОЕ ШОССЕ есть
• ЛУЖСКАЯ есть
• РАЗЪЕЗЖАЯ есть
• РУДНЕВА есть

Артикул АК000000162

Страна-производитель Россия

• БУДАПЕШТСКАЯ, 87 есть
• ВЫБОРГСКОЕ ШОССЕ есть
• ЖУКОВА есть
• НАРОДНАЯ есть

• БАБУШКИНА,111 есть
• БУДАПЕШТСКАЯ, 87 есть
• В О 15 линия, д.72 есть
• ВСЕВОЛОЖСК есть
• ВЫБОРГСКОЕ ШОССЕ есть
• ГАГАРИНА есть
• ДЕВЯТКИНО есть
• ЖУКОВА есть
• КИНГИСЕППСКОЕ ШОССЕ есть
• КОМЕНДАНТСКИЙ есть
• ЛАНСКОЕ есть
• ЛЕНИНА есть
• НАРОДНАЯ есть
• ПУШКИН есть
• ПЯТИЛЕТОК есть
• РАЗЪЕЗЖАЯ есть
• РУДНЕВА есть
• Склад Интернет-магазина есть
• ЦЕНТРАЛЬНЫЙ СКЛАД есть
• ШУШАРЫ,Окуловская 8 есть
• ЭНЕРГЕТИКОВ есть
• ЭНТУЗИАСТОВ есть

• БАБУШКИНА,111 есть
• В О 15 линия, д.72 есть
• ВЫБОРГСКОЕ ШОССЕ есть
• ЖУКОВА есть
• КИНГИСЕППСКОЕ ШОССЕ есть
• КОМЕНДАНТСКИЙ есть
• ЛЕНИНА есть
• ПЯТИЛЕТОК есть
• Склад Интернет-магазина есть
• ТАМБАСОВА есть
• ШУШАРЫ,Окуловская 8 есть
• ЭНТУЗИАСТОВ есть

• БАБУШКИНА,111 есть
• БУДАПЕШТСКАЯ, 87 есть
• В О 15 линия, д.72 есть
• ВСЕВОЛОЖСК есть
• ВЫБОРГСКОЕ ШОССЕ есть
• ГАГАРИНА есть
• ДЕВЯТКИНО есть
• ЖУКОВА есть
• КИНГИСЕППСКОЕ ШОССЕ есть
• КОМЕНДАНТСКИЙ есть
• ЛАНСКОЕ есть
• ЛЕНИНА есть
• ЛУЖСКАЯ есть
• НАРОДНАЯ есть
• ПУШКИН есть
• ПЯТИЛЕТОК есть
• РАЗЪЕЗЖАЯ есть
• РУДНЕВА есть
• Склад Интернет-магазина есть
• ТАМБАСОВА есть
• ШУШАРЫ,Окуловская 8 есть
• ЭНЕРГЕТИКОВ есть
• ЭНТУЗИАСТОВ есть

Артикул АК000002695

Страна-производитель Чехия

• В О 15 линия, д.72 есть
• ГАГАРИНА есть
• КОМЕНДАНТСКИЙ есть
• ЛЕНИНА есть
• ЛУЖСКАЯ есть
• РУДНЕВА есть
• Склад Интернет-магазина есть
• ТАМБАСОВА есть

Артикул АК000004128

Страна-производитель Чехия

• БАБУШКИНА,111 есть
• БУДАПЕШТСКАЯ, 87 есть
• В О 15 линия, д.72 есть
• ВЫБОРГСКОЕ ШОССЕ есть
• ГАГАРИНА есть
• ДЕВЯТКИНО есть
• ЖУКОВА есть
• КИНГИСЕППСКОЕ ШОССЕ есть
• ЛАНСКОЕ есть
• ЛЕНИНА есть
• ЛУЖСКАЯ есть
• НАРОДНАЯ есть
• ПЯТИЛЕТОК есть
• РУДНЕВА есть
• Склад Интернет-магазина есть
• ТАМБАСОВА есть
• ШУШАРЫ,Окуловская 8 есть

Артикул АК000004137

Страна-производитель Россия

• В О 15 линия, д.72 есть
• ЛЕНИНА есть
• НАРОДНАЯ есть
• РАЗЪЕЗЖАЯ есть

Статья по теме: Выбор инсталляции

Артикул 00012250

Страна-производитель Россия

• ВСЕВОЛОЖСК есть
• ВЫБОРГСКОЕ ШОССЕ есть
• КОМЕНДАНТСКИЙ есть
• НАРОДНАЯ есть
• ПУШКИН есть
• ШУШАРЫ,Окуловская 8 есть
• ЭНЕРГЕТИКОВ есть

Артикул АК000001101

Страна-производитель Швейцария

• ЛЕНИНА есть
• ЦЕНТРАЛЬНЫЙ СКЛАД есть

Артикул АК000004127

Страна-производитель Россия

• ВЫБОРГСКОЕ ШОССЕ есть
• ЛЕНИНА есть
• НАРОДНАЯ есть

Артикул ЦС000333

Страна-производитель Россия

• ГАГАРИНА есть
• КОМЕНДАНТСКИЙ есть
• НАРОДНАЯ есть

Артикул АК000004133

Страна-производитель Чехия

• БАБУШКИНА,111 есть
• БУДАПЕШТСКАЯ, 87 есть
• В О 15 линия, д.72 есть
• ВСЕВОЛОЖСК есть
• ГАГАРИНА есть
• ДЕВЯТКИНО есть
• КИНГИСЕППСКОЕ ШОССЕ есть
• КОМЕНДАНТСКИЙ есть
• ЛЕНИНА есть
• ЛУЖСКАЯ есть
• НАРОДНАЯ есть
• ПЯТИЛЕТОК есть
• РАЗЪЕЗЖАЯ есть
• РУДНЕВА есть
• Склад Интернет-магазина есть
• ТАМБАСОВА есть
• ЦЕНТРАЛЬНЫЙ СКЛАД есть

Артикул АК000004136

Страна-производитель Россия

• В О 15 линия, д.72 есть
• ГАГАРИНА есть
• ЖУКОВА есть
• ЛЕНИНА есть
• НАРОДНАЯ есть
• РАЗЪЕЗЖАЯ есть

Артикул АК000004139

Страна-производитель Россия

Клапаны заливные для унитазов в Екатеринбурге

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

Ремонт впускного клапана унитаза

Причины ремонта впускного клапана унитаза

Надоело нам покупать всю арматуру сливного бачка из-за неисправности всего ли маленькой резинки впускного клапана сливного бачка унитаза. Кроме того различные конструкции клапанов унитаза имеют различные недостатки Поэтому решили остановиться на наиболее оптимальной модели по критерию цена/качество и производить ремонт впускного клапана унитаза этой модели своими силами. Что оказалось очень просто и эффективно благодаря видео от Александра Юрьевича представленному в самом низу статьи.

Дешевый или дорогой впускной клапан унитаза — какой лучше?

Покупали различные впускные клапаны сливного бачка унитаза как по конструкции и материалу, из которого изготовлен клапан, так и по цене. Покупали как дешевые, так и дорогие. Дорогие клапаны выходили из строя так же, как и дешевые в течение 3 — 5 месяцев. Кроме того, некоторые клапаны, как дешевые , так и дорогие, сразу текли или не закрывались, приходилось их дорабатывать.

Особенно нужно обратить внимание на то, что многие клапаны закрываются с шумом, напоминающим свист, треск, шум работающего трактора или, еще хуже, звук гидроудара, который слышен на кухне и распространяется по всему водопроводу Вашего многоквартирного дома. Особенно это приятно слушать ночью Вашим соседям, да и Вам тоже.

Поэтому, прежде чем покупать, арматуру для унитаза, почитайте отзывы на впускные и выпускные клапаны сливного бачка унитаза. Например, на сайте магазина Леруа Мерлен.

Нормальный впускной клапан унитаза

Имея богатый опыт установки и ремонта унитазов как в частном доме, так и в благоустроенных квартирах, можем Вам предложить выбрать один из вариантов дешевых клапанов сливного бачка унитаза — арматура универсальная с боковым или нижним подводом WC АБ-63.3

Клапан сливного бачка унитаза с нижним подводом WC АБ-63.3

Клапан сливного бачка унитаза — арматура с боковым подводом WC АБ-63.3

Устанавливается на любую конструкцию сливного бачка унитаза, как на советскую/российскую, так и на импортную. Не шумит при наборе воды, а также не стучит и не хлопает при закрытии. Обычно хватает на 1-2 года работы. Бывает, выходит из строя через полгода, но редко.

Основная неисправность впускной клапан унитаза

внутри клапана находится резиновая манжета, в которую входит маленький грибовидный клапан. В течение времени манжета грубеет, отверстие, куда входит этот грибовидный клапан, увеличивается и из-за этого просачивается вода, и течет она уже не через наливную трубочку, а через клапан коромысла. Поэтому набор воды в бачок происходит очень медленно. Это основной недуг этого впускного клапана сливного бачка унитаза.

Этот недуг «лечится» очень просто — за 5 — 10 минут при помощи скотча.

Посмотрите видео, которое мы нашли в интернете.

Как выбрать фурнитуру для бачка унитаза

При покупке всех необходимых элементов для сливного бачка обратите внимание на принцип действия устройства. Все клапаны должны четко срабатывать, а все тяги свободно перемещаться. Если при работе клапан будет заедать, он не сможет достаточно хорошо удерживать воду.

Все уплотнители и прокладки должны подбираться соответственных размеров и форм, на них проверьте отсутствие трещин или других повреждений. Это обеспечит отсутствие протечки жидкости в конструкции. Каждый элемент тщательно проверяйте и осматривайте внешне, чтобы убедиться в отсутствии трещин, царапин и т.д. Ни в коме случае не используйте в конструкции поврежденные запчасти, потому что это приведет к поломке всего узла. Теперь вы знаете, какие неисправности сливного бачка могут происходить и как с ними бороться самостоятельно.

Какие бывают виды сливного механизма?

Существует несколько видов сливных механизмов, которые используются в унитазах:

1. Механический сливной механизм: самый старый и простой тип сливного механизма, который использует рычаг, чтобы открыть и закрыть клапан, регулирующий подачу воды в унитаз.

2. Пневматический сливной механизм: использует сжатый воздух, чтобы создать давление и сбросить воду из бачка в унитаз.

3. Электронный сливной механизм: использует электронику, чтобы контролировать подачу воды в бачок и сбросить воду в унитаз. Этот тип сливного механизма может иметь дополнительные функции, такие как регулирование уровня воды в бачке и управление объемом сброса воды.

4. Двойной сливной механизм: позволяет выбрать между двумя режимами сброса воды, что позволяет использовать меньше воды для небольших сбросов и более крупные объемы воды для более крупных сбросов.

Каждый тип сливного механизма имеет свои преимущества и недостатки, а также различные уровни сложности установки и ремонта. Выбор типа сливного механизма может зависеть от вашего бюджета, предпочтений и возможностей для установки.
