Замена подшипника в стиральной машине: как поменять подшипник

Если подшипник стиральной машины поломался, нужно немедленно принимать меры. Продолжение эксплуатации такой машины с повреждением ведет к ее рухнутию. Замена подшипника самостоятельно, при вовремя обнаруженной неисправности, стоит значительно дешевле, чем оплата услуг мастера или покупка новой машины.

Содержание:

• Сигнализирующие о поломке симптомы
• Какие инструменты необходимы
• Стадии разборки стиральной машины
  • Убираем крышку и приборную панель
  • Освобождаем люк и снимаем переднюю стенку
  • Как правильно достать бак
  • Разборка демонтированной конструкции
  • Когда необходима пила
• Как снять изношенные подшипники
  • Несколько предварительных операций
  • Удаление испорченной детали
• Установка новых запчастей
• Как вернуть все на место
• Особенности ремонта при вертикальной загрузке
• Видеоматериалы о замене подшипников

Сигнализирующие о поломке симптомы

Поломки зависят от различных факторов, в том числе от качества сборки оборудования и его возраста. Неприятности могут случиться по следующим причинам:

• из-за изношенного сальника подшипниковый узел разрушает влага;
• нарушены правила установки стирального автомата;
• регулярная перегрузка бака.

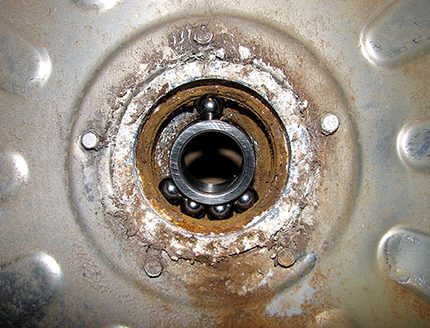

Возможна и такая неприятность, как изначально плохое качество самих подшипников.

Часто узнать о поломке реально даже на слух. О появившейся неисправности подшипникового узла красноречиво сигнализируют признаки:

• барабан после включения программы стирки не крутится, хотя мотор работает;
• барабан вращается, но издает нетипичный скрежещущий шум, а порой и грохот, стиральная машина существенно вибрирует;
• выстиранное белье не отжимается.

Решив справиться с подобной помехой собственными силами, нужно четко представлять, что это весьма трудоемкий процесс, относящийся к капитальному ремонту, при котором разборке подлежит фактически вся стиральная машина.

Удостовериться, что в подшипнике возникла проблема, можно, обесточив стиральную машину и попытавшись рукой повращать в разные стороны барабан. Появившиеся в ответ стук и скрежет подтвердят подозрения. Так что обнаружение неисправности и собственноручная замена подшипника в стиральной машине обойдутся в хорошую сумму денег, если обращаться к профессионалам.

Когда принято окончательное решение о самостоятельном устранении поломки, чтобы не усугублять ситуацию, нужно прекратить эксплуатацию неисправного механизма и заняться подготовкой к ремонту.

Какие инструменты необходимы

Прежде всего, перед серьезной работой нужно заблаговременно позаботиться о запасных частях и инструментах, которые потребуются в ходе ремонта.

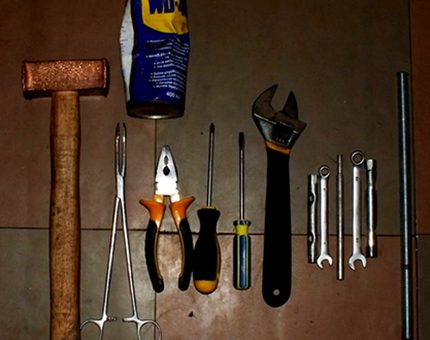

Набор инструментов:

• пассатижи;
• рожковые ключи различных диаметров;
• молоток;
• стержень из металла с диаметром карандаша или тупое зубило;
• крестовая и шлицевая отвертки.

Понадобятся герметик из силикона и смазка, предназначенная для подшипников, размещаемых именно в стиральных машинах, не боящаяся воды.

Инструментов потребуется не так много, но все они должны быть под руками. Нужно и достаточно просторное пространство – теснота мешает продуктивной работе

Из запчастей необходимо приобрести сальник и 2 подшипника. Детали неунифицированные, но в магазинах по марке устройства подберут то, что нужно. Также можно, разобрав машину и вынув прежние части, по номерам на них найти и выписать необходимые детали в интернете. Экономить не стоит: срок службы стирального автомата находится в прямой зависимости от качества деталей. В конечном счете, дешевые аналоги обойдутся дороже фирменных запчастей.

Стадии разборки стиральной машины

Прежде всего, «стиралку» нужно отсоединить от коммуникаций, снабжающих ее водой и электроэнергией, обеспечивающих слив. Чтобы добраться до разбитого подшипника, придется извлечь бак, а для этого разобрать фактически всю машину.

Не лишним будет фотоаппарат или сотовый телефон с подобной функцией, чтобы зафиксировать все этапы разборки. При сборке такая предусмотрительность может оказать неоценимую помощь, ведь 100-процентно полагаться на память более чем рискованно. В крайнем случае, весь процесс нужно записывать, особенно порядок присоединения проводов.

Убираем крышку и приборную панель

Сначала снимается крышка. Для этого, вывинтив 2 самореза на задней стенке, ее поднимают, сдвинув слегка назад. Следующая задача – извлечение лотка для стирального порошка. Он достаточно свободно покинет пазы, если, выдвинув и нажав специальную защелку, потянуть его на себя. В моделях, не оборудованных такой кнопкой, порошкоприемник можно вытянуть, несильно надавив его вниз.

Прежде чем убрать верхнюю приборную панель, нужно определить, где расположены крепящие ее болтики. Местоположение и количество их в зависимости от модели может быть разным, но в месте, откуда был вынут лоток для порошка, часть саморезов находится точно. Еще один всегда размещают с правой стороны стирального устройства. Если после их выкручивания панель сниматься не хочет, нужно продолжить поиск пропущенных креплений.

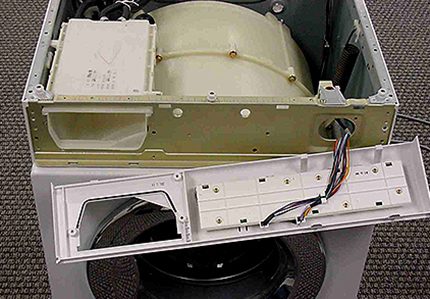

В принципе, панель можно оставить свисающей, но работать будет не слишком удобно, к тому же и провода можно ненароком повредить

Перед тем, как отсоединить целый букет проводов, идущих к управляющей плате, их обязательно фотографируют ‒ это очень поможет при обратном присоединении. Далее нужно снять нижнюю панель: после нажатия плоской отвёрткой на удерживающие ее фиксаторы она легко освобождается.

Освобождаем люк и снимаем переднюю стенку

Следующим шагом будет освобождение от манжеты, то есть резиновой прокладки, одной стороной надетой на бак, а другой – на фронтальную панель стиральной машины. Фиксируется она пружиной и хомутом. Проведя рукой по периметру манжеты, можно обнаружить пружинку, скрепляющую концы хомута. Пружину вместе с хомутом извлекают на свет, поддев плоской отверткой. Манжету аккуратно отсоединяют от отверстия люка и заправляют в бак.

Подошла очередь демонтировать переднюю стенку. Для этого при защелкнутом люке убирают болты, удерживающие панель, и аккуратно снимают её с крючка, помня про провод, соединяющий панель и замок люка. Как только появится возможность, провод следует отсоединить. Препятствий, чтобы снять стенку, не осталось.

Как правильно достать бак

В первую очередь убирают внутреннюю верхнюю панель, для чего в задней части устройства отыскивают шурупы, крепящие клапан для подачи воды, и убирают их. После этого начинают скручивание болтов на панели. Но торопиться сразу ее снимать не стоит – до этого действия следует отсоединить, не забывая снимать на фотоаппарат, провода и патрубки.

Далее следует демонтаж сливного патрубка, сочлененного с баком посредством хомута. Хомут откручивается, патрубок убирается. Под рукой не лишне иметь тряпку, так как из патрубка может потечь оставшаяся вода.

Нагревательный элемент тоже необходимо убрать. Для этого отсоединяют провода, подходящие к нагревателю. В разных моделях расположение ТЭНа возможно как в передней, так и в задней части автоматической стиральной машины, так что надо быть готовым к демонтажу и задней стенки.

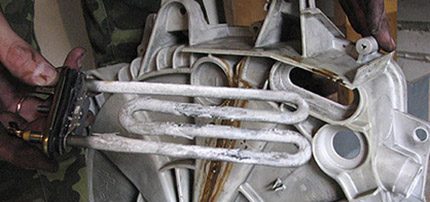

После отсоединения проводов, ведущих к ТЭНу, и откручивания гайки электронагреватель поддевают отверткой и аккуратно извлекают из бака

На этом этапе проводка демонтируется полностью. Надо иметь в виду, что иногда к разным частям агрегата она присоединена разными типами креплений. Например, к баку она может быть прикреплена стяжками или проволокой. Далее убираются провода от двигателя. Можно также отсоединить проводку от насоса и убрать наружу, чтобы она не создавала лишних помех, когда придет пора снимать бак.

Чтобы было легче снять бак, следует убрать противовесы – нижний и верхний. В зависимости от модели их можно обнаружить как в передней части корпуса, так и в задней. С помощью гаечного ключа убираются болты, фиксирующие в нужном положении амортизаторы и датчик уровня воды.

После снятия ремня и отсоединения двигателя и амортизаторов работа по изъятию бака из недр машины приближается к финалу. Бак остался висеть только на пружинах, весит он немного, поэтому больших усилий не понадобится.

Нужно одной рукой приподнять бак, а другой отцепить от фиксирующих пружин и вынуть из машины. Бак извлечен, следующая задача – убрать из него все, что будет мешать дальнейшей работе или случайно повреждено

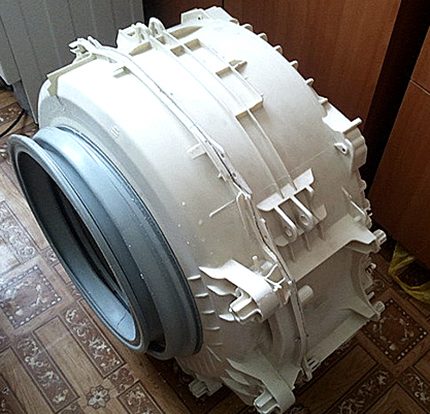

Для удобства при предстоящей разборке высвобожденный бак, как правило, размещают на прочном столе шкивом вверх.

Разборка демонтированной конструкции

Чтобы случайно во время работы не испортить резиновую манжету, предпочтительно ее снять, не забыв отметить маркером правильное местоположение.

Бак обычно выполнен из 2 скрепленных между собой частей. Креплениями, в зависимости от марки машины, могут служить специальные защелки или болты. Эти половины нужно разъединить. Встречаются, правда, цельные баки, которые нужно распиливать.

В традиционных же случаях после того, как будет убрана передняя часть бака, на задней его половине можно увидеть барабан, который уже можно беспрепятственно вынуть. Часто после вскрытия бака в нем обнаруживается мусор, грязь – от них необходимо избавиться.

Когда необходима пила

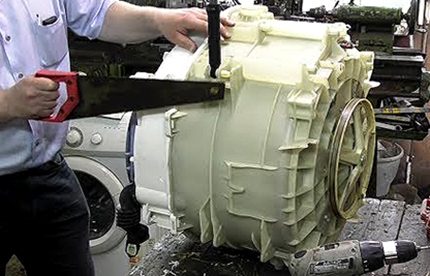

В некоторых моделях, особенно марок Аристон и Индезит, встречаются не разборные, а цельнолитые баки из поликарбоната. В таких случаях, чтобы добраться до неисправных подшипников, емкость придется распилить обычной ножовкой по металлу. Чтобы толщина распила была как можно меньше, полотно пилы для минимизации разводки зубьев простукивают молотком.

В моделях, где шов, по которому ведется распил, проходит через камеру прессостата, положение усложняется. Ножовка для такой операции слишком громоздка, поэтому приходится обходиться одним полотном

Разрезанные половинки промазывают герметиком и по заранее нанесенным меткам скручивают саморезами.

Как снять изношенные подшипники

Дело постепенно движется к завершению, и скоро можно будет избавиться от неисправных подшипников, но предстоят еще несколько предваряющих действий.

Несколько предварительных операций

Теперь нужно осторожно отсоединить барабан от задней стороны бака – операция ответственная, нуждающаяся в повышенном внимании. Сначала надо освободиться от крепежа, удерживающего шкив. Бак переворачивают шкивом вверх, отсоединяют болт, фиксирующий его к валу. Когда шкив с оси будет убран, выкрученный болт возвращают на место, чтобы избежать повреждения вала при выбивании барабана.

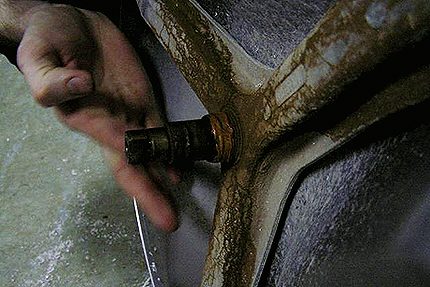

Вал извлекают постепенно, осторожными постукиваниями молотка. Некоторые специалисты советуют неопытным мастерам пользоваться в этом случае резиновой киянкой, чтобы по неосторожности не развальцевать гнездо подшипника. Если вал мало-помалу подается, работу терпеливо продолжают.

При отрицательном результате, прежде чем увеличить усилия, стандартный болт стоит заменить таким, который не жаль выбросить в случае деформации. Когда положение вала сравняется со шляпкой болта, последний выкручивается, барабан извлекается наружу.

Необходимо внимательно осмотреть вал и втулку на предмет их целостности. Для проверки можно надеть на вал новый подшипник, чтобы точно убедиться в отсутствии или наличии люфта. Если изъяны обнаружены, вал с крестовиной придется заменить.

Такой вал барабана непременно нужно отчистить до блеска и только потом возвратить на прежнее место. Можно дополнительно обработать поверхность антикоррозийной краской

На втулке, расположенной на валу, тоже не должно быть дефектов от выработки и механических повреждений. Явно выраженные поперечные канавки красноречиво говорят, что сальник на такой втулке не сможет защитить подшипник от влаги, и, следовательно, повторный ремонт неминуем.

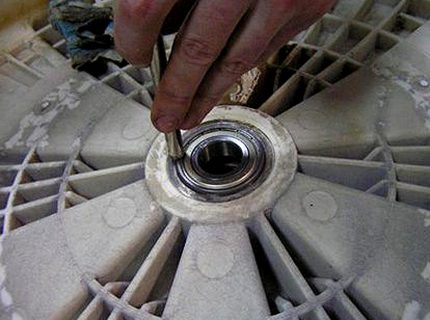

Перед извлечением подшипников необходимо удалить сальник. Операция элементарная: подцепить плоской отверткой и вынуть. Если сразу не получилось, придется отмачивать при помощи проникающей смазки. Не будет беды, если сальник порвется, все равно он подлежит замене.

Удаление испорченной детали

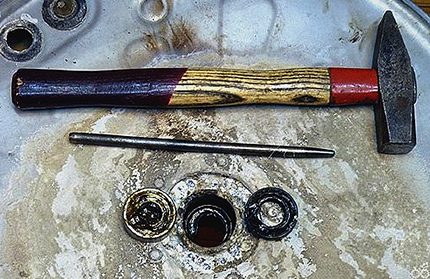

Бак размещают на деревянных брусках, и приходит черед работы металлическим стержнем или тупым зубилом. Приставив штырь к изношенному подшипнику, ударяют по детали молотком. Последующие удары наносятся по кругу до тех пор, пока деталь не будет выбита. Во время работы необходимо следить, чтобы подшипник не перекосило. Первым извлекают внешний подшипник.

Бак – деталь достаточно хрупкая, поэтому многие мастера, чтобы избежать поломки, выбивают подшипник, поместив емкость на колени или мягкую основу

Тем же способом избавляются и от второго подшипника. Удары должны быть аккуратными и несильными. И все же процедура эта достаточно шумная, поэтому соседи будут благодарны домашнему умельцу, если он найдет возможность сделать ее вне стен дома.

Места посадки при помощи средства от накипи и мягкой ткани нужно тщательно, до блеска, зачистить от загрязнений, чтобы исключить засорение новых деталей.

Установка новых запчастей

Теперь ничего не мешает установить исправные подшипники. Первоначально это проделывают с тем, что поменьше. Металлический стержень поможет и здесь: его попеременно прикладывают к подшипнику с противоположных сторон и осторожными ударами молотка направляют в нужное место. О том, что деталь разместилась правильно, сообщит звук: он станет значительно звонче. Таким же образом меняется и больший по размеру подшипник.

Устанавливая новые подшипники, мастера пользуются прежними инструментами: молотком и металлическим стержнем. можно использовать другие удобные для монтажа приспособления

Остается установить новый сальник. Прежде всего, его надо обработать смазкой, созданной специально для стиральных машин. Только после этого его можно разместить на положенном ему месте. Когда такой нет, некоторые рекомендуют Литол-24, который можно купить в любом автомагазине. Но ответственные мастера делать такое категорически не советуют. Большой водостойкостью он не обладает, а что несет подшипникам влага, понятно всем.

Как вернуть все на место

Смазанный вал бака устанавливается по прежнему адресу – в заднюю крышку. Перед тем, как соединить половинки бака, уплотнительную резинку рекомендуется заменить новой. В крайнем случае, заполнить по кругу паз вместе с прокладкой слоем герметика.

Не лишне предварительно удостовериться в герметичности бака, налив туда выше прокладки воду. Если она не вытекает, значит все сделано верно, работа по замене неисправных подшипников успешно завершена.

Осталось собрать машину. Делают это, соблюдая обратный порядок относительно разборки. И тут неоценимую услугу домашнему мастеру окажут фотографии, которые он сделал, когда разбирал агрегат. Чем их больше, тем меньше вероятности, что возле собранной «стиралки» останутся «лишние» детали.

Особенности ремонта при вертикальной загрузке

Здесь барабан имеет опору на 2 полуоси и на 2 подшипника. При такой надёжной конструкции они выходят из строя нечасто, обычно, когда есть еще какая-то поломка. Часто их портит вода, проникающая через неисправный сальник. Ржавея, неуклонно забиваясь грязью, подшипник, в конце концов, выходит из строя.

Ремонтировать такие машины гораздо удобней. Когда коммуникации будут отключены, убирают 2 боковые накладки корпуса, и доступ к фронту работ обеспечен. Первым заменяют подшипник со стороны, где нет шкива привода. Для этого снимается суппорт – уже готовый набор подшипников и сальника, заключенных в корпус.

Суппорты одной машины имеют разное направление резьбы. С той стороны, где отсутствует шкив, она правосторонняя, выкручивается против часовой стрелки. На обратной стороне такая деталь имеет левостороннюю нарезку и откручивается по часовой стрелке

Место посадки сальника, как и самого вала, освобождается от загрязнений. Устанавливая новый подшипник, необходимо избежать перекоса уплотнительного кольца. В ином случае оно не сможет предотвратить протекания жидкости, что вызовет новую поломку подшипника.

Менять суппорт со стороны мотора начинают со снятия ремня и шкива барабана. Затем идет очередь колодки заземления. Следом откручивается суппорт. Вал и посадочное гнездо, как и в первом случае, тщательно очищаются. Исправный сальник устанавливают на положенное ему место, закручивают суппорт. Больших усилий прикладывать не стоит, ведь резьба сделана на пластике. Сборка, как обычно, ведется в обратном порядке.

Видеоматериалы о замене подшипников

Наглядное представление о тонкостях восстановления бытовых стиральных автоматов можно получить из видеофильмов, где мастера делятся знаниями и опытом своей работы.

Как самостоятельно заменить подшипник в неразборном баке:

Как сменить подшипники в машине с вертикальной загрузкой:

Как правильно выбить обойму подшипника:

Стиральная машина снова работает. Сделана серьезная работа. Сэкономлены немалые деньги: как правило, у профессионалов стоимость устранения подобной неисправности приближается к трети цены нового агрегата. А домашнему умельцу, на практике познавшему, как можно поменять изношенный подшипник на стиральной машине, после такого боевого крещения открываются новые перспективы успешного ремонта домашней бытовой техники.
