Железные ворота своими руками — инструкция по созданию ворот. Узнай!

Металлические ворота имеют простую конструкцию, которые обычно устанавливаются на дачных участках. Они состоят из двух симметричных створок, которые в совокупности формируют распашную конструкцию. Параметры, по которым изготавливаются металлические ворота, в целом следующие: ширина 3 метра, высота 2 метра. Размеры можно менять в зависимости от потребностей владельца участка или целей, которые должны выполнять ворота.

В том случае, если ширина ворот окажется излишне большой, то конструкция будет испытывать непосильные нагрузки, поэтому размеры нужно просчитать тщательно.

Металлический ворота своими руками

Одним из самых распространённых материалов, из которых изготавливается полотно ворот, является профнастил, ворота могут быть решётчатыми или коваными, в принципе, при изготовлении таких конструкций применяются различные недорогие материалы.

Содержание:

• Типы конструкций ворот.
  • Железные ворота из профнастила.
  • Инструмент, необходимый для монтажа конструкции.
    • Изготовление опор и рам для металлических ворот.
      • Монтаж приопорных стоек ворот.
        • Завершающий этап по установке Железных ворот.

Типы конструкций ворот.

Наиболее часто встречается схема, когда две створки ворот навешаны на петли. Встречаются также усложнённые конструкции, когда створок и проходов может быть больше двух, кроме защитной функции, ворота выполняют декоративные функции, качественно и хорошо выполненные ворота придадут загородному участку ухоженный и аккуратный вид.

Железные ворота из профнастила.

Ворота из профнастила

В качестве столбов для ворот из профнастила используют профильную трубу с толщиной стенки не меньше, чем 2 мм, и размеров 60?60. Расчёт количество необходимого материала производится следующим образом: общую длину забора делят на расстояние между столбами, к полученным показателям прибавляется по одному столбу на каждую калитку, и ещё по одному на каждые ворота, и один столб на поворот. Между столбами рекомендуется оставить расстояние, равное 2,5 метра, такая длина позволит обеспечить необходимую жёсткость, и позволит избежать разрыва конструкции при смене сезонов.

В роли лаг для забора можно задействовать металлическую профильную трубу, толщиной стенки не менее чем 2,5 мм, размером 40?20. Расчёт количества материала происходит по следующей схеме: количество лаг, которые необходимо установить в каждом пролёте, их должно быть не меньше двух, умножается на длину будущего забора, а к полученному результату прибавляется длина калиток и ворот.

Для изготовления листов для забора нужно выбирать профнастил, толщина которого должна быть не меньше 0,5 мм, высота профильного ребра должна составлять 2 см. Необходимое количество материала высчитывается исходя из рабочей ширины листа, например, для листа С20 – это 1100мм. Общую длину забора нужно разделить на рабочую ширину, результат равен необходимому количеству профнастила, кроме того, необходим минимум одни лист в запас.

Конструкция забора из профлиста

Крепить листы к каркасу лучше всего саморезами, рекомендуется выбирать качественный крепёж, в противном случае, сверление лаги займёт неоправданно много времени.

Кроме того при изготовлении распашных ворот понадобятся следующие строительные материалы и инструменты: навесы (петли) – 4 шт., листовой профнастил, дрель (шуруповёрт), саморезы, цемент, камень или битый кирпич, лопата, песок, болгарка, сварочный аппарат, краска и кисточки, металлические трубы.

Инструмент, необходимый для монтажа конструкции.

Для установки и ворот, и забора требуется наличие определённого инструмента, в зависимости от типа конструкции и используемого материала: сварочный аппарат, уровень, кувалда, рулетка, шнурки, бур или бензобур, болгарка.

Изготовление опор и рам для металлических ворот.

Особенных трудностей изготовление и установка металлических ворот самостоятельно не вызовет. В первую очередь изготавливаются опоры, в качестве материала используются трубы из стали диаметром 10 см и металлический профиль, двутавр или швеллер, с полкой шириной не менее 100 мм. В зависимости от степени крепости и жёсткости опоры можно будет судить о долговечности и надёжности конструкции ворот. Лучше всего створки выполнить из профиля из металла прямоугольного или квадратного сечения. Оптимальным вариантом будет условие, чтобы ширина полки профиля составляла не менее 40 мм.

Установка опор металлических ворот.

Установка опор для ворот должна осуществляться более основательно, нежели для забора, причиной этому является повышенная нагрузка испытываемая осями при закрытии и открытии створок. Поэтому устанавливать воротные опоры необходимо очень основательно. В качестве навесов для металлических распашных ворот конструктивно оптимально подходят гаражные петли, лучше, чтобы диаметр внутреннего сечения был свыше 120 мм. Для ворот простой конструкции хватит четыре штуки петель, для более массивного проекта необходимо шесть навесов. К каждой петле основательно с двух сторон по площади всего контура касания привариваются металлические пластины толщиной 0,5 см.

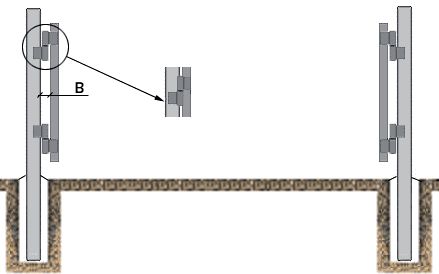

Монтаж приопорных стоек ворот.

Монтаж приопорных стоек ворот

Для изготовления приопорных стоек для створок ворот необходимо взять квадратный профиль, от которого нужно отрезать два идентичных куска, которые должны быть на 15-30 см короче, чем высота створок. К стойкам привариваются пластины петель, обе конструкции должны быть получится одинаковые. После чего надо зафиксировать конструкции на опорах ворот при помощи креплений, которые необходимо чётко отверить по горизонтали, и по вертикали. Осуществлять работу надо таким образом, чтобы сделать как можно меньший зазор между опорным столбом и приопорной стойкой, желательно до 3-5 мм. После фиксации приопорной стойки нужно отрезать верхний кусок профиля по размеру, после чего его нужно установить на верхние торцы стоек. Конструкция осматривается на ровное положение всех составляющих, после чего всю конструкцию необходимо «точковать» сваркой.

Завершающий этап по установке Железных ворот.

После подготовки рамы, две центральные стойки устанавливаются по центру ворот, таким образом, чтобы зазор составлять между ними около 10 мм. Все центральные стойки также «точкуют» сваркой, а пластины приваривают основательно к опорным столбам. Чтобы усилить конструкцию ворот нужно взять стальной лист толщиной 4-3 мм, из которого выполняются 8 заготовок, которые необходимо прикрепить по углам створок. На окончательном этапе рамочная конструкция делится на две половины посредством болгарки. Оптимальным вариантом будет выполнение минимальных зазоров в петлях, в этом случае смещения створок удастся практически избежать. В качестве декоративного решения конструкции можно произвести отделку внешней стороны ворот каким-либо материалом.

Видео — процесс создания железных ворот своими руками
