Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
E — ширина лестницы
F — выступ ступеней
Z — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Программа для проектирования лестниц с забежными ступенями

В любом доме, который имеет больше чем один этаж, лестница это не только необходимость, но и элемент дизайна. Конструкции лестниц с забежными ступенями не только имеют стильный внешний вид, но и позволяют оптимально использовать внутреннее пространство дома. Наиболее важными при их строительстве являются тщательные расчёты всех компонентов, поскольку от этого зависит удобство и безопасность конструкции.

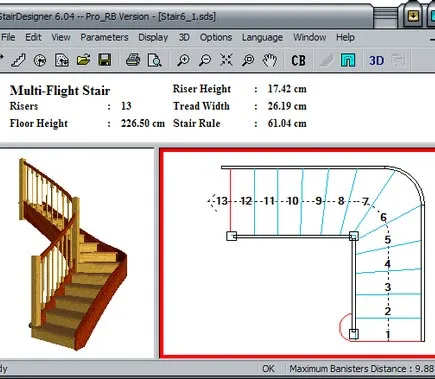

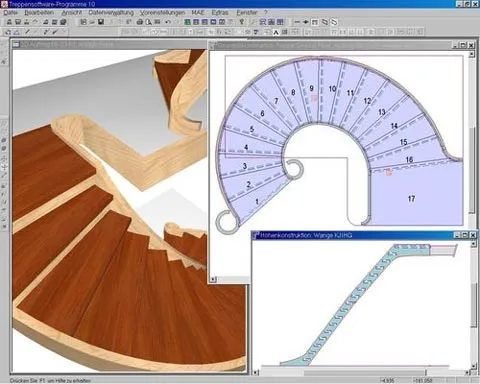

Так выглядит интерфейс программы для проектирования лестниц с забежными ступенями

Для получения наиболее точных расчётов забежных лестниц целесообразно использовать автоматические средства проектирования. Одной из программ, которая поможет смоделировать и рассчитать будущую конструкцию является StairDesigner 5.08a PRO

Что такое забежные ступени

Забежными называют ступени, выполненные в форме неправильного четырёхугольника, которые используют для оформления поворотов в конструкции лестницы.
Данный вид ступеней применяют в следующих лестничных типах:

1. Винтовые или спиральные конструкции.
2. С поворотными маршами, в том числе на 90, 180 градусов, либо на любой произвольный угол.

Использование забежных ступеней позволяет создать лестничную конструкцию неповторимого дизайна, а также установить ее в условиях ограниченного пространства.

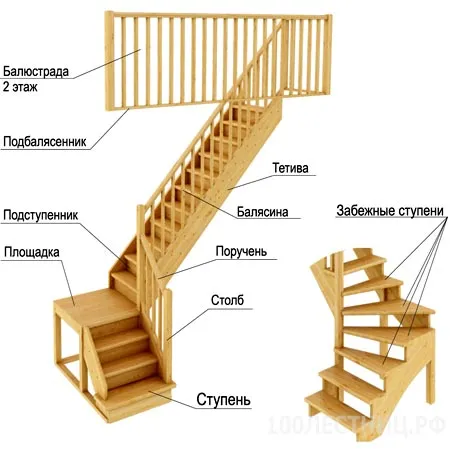

Название элементов лестницы с забежными ступенями

Нередко такое решение применяют для оформления плавного захода на прямой участок подъема с поворотом на 90 градусов.
Принято считать, что забежные ступени более опасны при подъёме и спуске, чем обычные, однако, технологически правильное моделирование и крепление способны обеспечить комфортное и безопасное передвижение.

Как рассчитать размеры

Существует немало методов, которые применяются при расчётах элементов лестниц с забежными ступенями.

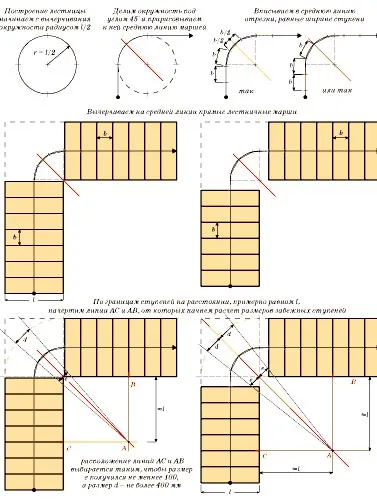

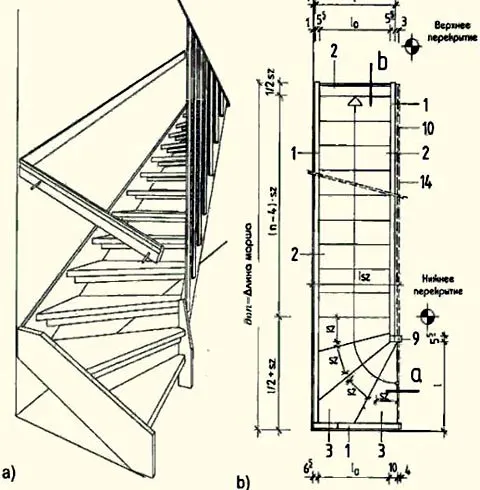

Схема с размерами лестницы с забежными ступенями

В частности, для вычисления размеров лестничных конструкций с поворотом на 90 и 180 градусов можно использовать такие методы:

К сожалению, эти методики не дают идеальной точности при расчётах и применимы не во всех случаях. Оптимальным решением при проектировании нестандартных лестниц является использование специализированной компьютерной программы, которая даёт возможность спроектировать нужный вариант и выполнить подробный расчёт всех элементов конструкции. В этом видео показано как сделать расчет лестницы.

Программа для расчёта лестничных проектов StairDesigner 5.08a PRO — основные особенности

StairDesigner 5.08a PRO позиционируется как универсальная программа для проектирования внутренних лестниц в доме. рассчитанная на широкий круг пользователей. Она предоставляет следующие основные возможности при работе с моделью.

• Расчёт моделей, как для дома, так и промышленного назначения;
• Проектирование всех составляющих:
  • ступеней;
  • тетив;
  • косоуров;
  • опорных столбов;
  • перил и других элементов;
• Выбор материала деталей и его фактуры, например:
  • дерево;
  • металл;
  • мрамор и другие;
• Проектирование любых лестничных типов, в том числе:

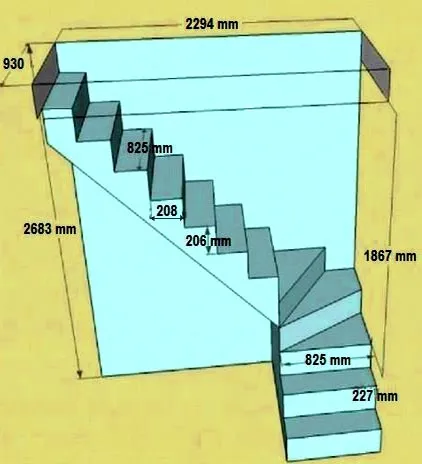

  Чертеж лестницы с забежными ступенями

  • стандартные прямые;
  • винтовые или спиральные;
  • с поворотными маршами на 90, 180 градусов;
  • нестандартные, с произвольными углами поворота;
  • другие;
• Допускается создание ступеней нестандартной формы путём импорта векторных кривых из внешних источников;
• Просмотр модели в 3D и 2D;
• Распечатка готового проекта, в том числе:
  • спецификаций элементов;
  • сводных таблиц по материалам;
  • сборочных схем;
  • внешнего вида в 3D и 2D;
  • чертежей в масштабе 1:1;
• Экспорт модели в формате dxf для дальнейшей интеграции и обработки в других программных продуктах.

StairDesigner 5.08a PRO обладает приятным дизайном и интуитивно понятным интерфейсом, который позволяет работать с проектами пользователям, не имеющим большого опыта компьютерного проектирования.

Некоторым недостатком данного программного продукта можно считать отсутствие русскоязычной версии, однако, это компенсируется логическим построением параметров меню и наглядностью в построении моделей.

Некоторые принципы применяемые в программе

Поскольку главным предназначением всех программ для проектирования служит построение моделей на основании исходных пользовательских данных, то в процессе их обработки используются внутренние программные базы данных, расчётные алгоритмы, а также принципы оптимального строительства.

Это позволяет смоделировать и рассчитать лестничную модель, которая может быть реализована в жизни наиболее простым и безопасным способом.

StairDesigner 5.08a PRO также использует набор алгоритмов для расчёта и визуализации. Вот некоторые из них.

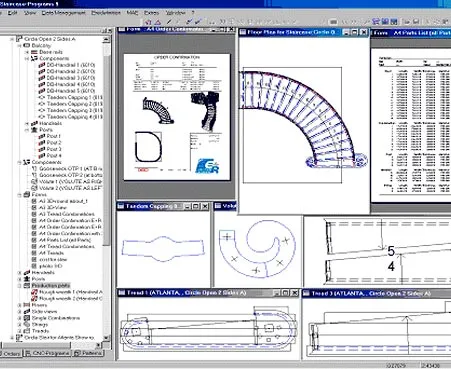

Процесс расчета лестницы с забежными ступенями

1. Использование правила Блонделя, как основного для расчётов. Этот метод считается базовым при расчетах лестничных маршей, параметры которых обеспечивают для человека удобное и безопасное передвижение при подъёме и спуске.
2. Встроенные алгоритмы оптимизации формы и положения элементов с учётом безопасности и соответствия основным строительным принципам.
3. Функции контроля от ввода заведомо несовместимых данных обеспечивают защиту, как от случайных ошибок, так и от проектирования «невозможных» конструкций.
4. Контроль соблюдения строительных норм по распределению нагрузок в зависимости от используемого материала, предложение оптимальных параметров, обеспечивающих это соответствие.

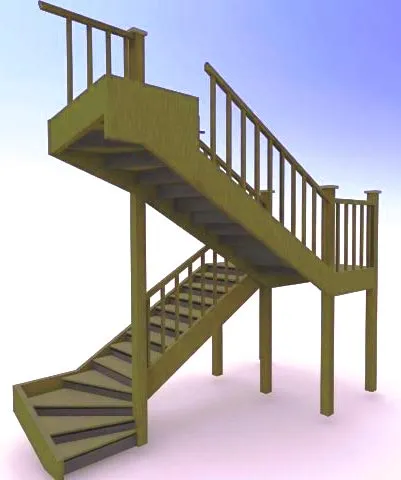

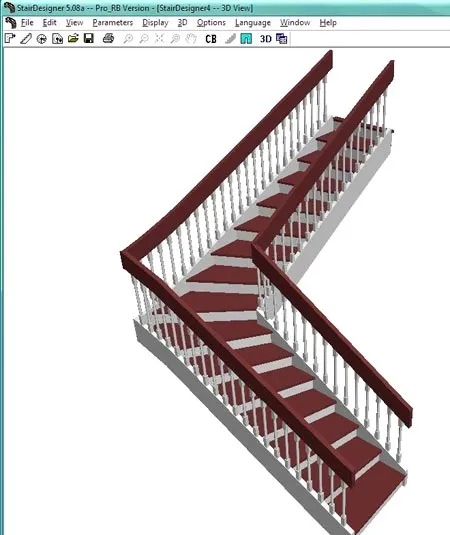

Проект лестницы с забежными ступенями в программе StairDesigner 5.08a PRO

Надо отметить, что, несмотря на значительные встроенные возможности проектирования, предусмотреть все ситуации конкретного строительства, используя только стандартные алгоритмы, практически невозможно. Потому в некоторых случаях расчёты необходимо корректировать в ручном режиме.

Практические аспекты программного моделирования лестниц с забежными ступенями

Рассмотрим, как применяется программа StairDesigner 5.08a PRO для расчёта лестницы с забежными ступенями. Для начала работы в программе необходимо определиться с исходными данными и пожеланиями, в том числе:

• тип будущего строения, материал изготовления её опор и элементов;
• высота проёма, размеры межэтажных перекрытий и покрытия пола;
• планируемая длина проёма;
• необходимая ширина;
• общее количество ступеней, желательное их количество на поворотных участках и лестничных маршах;
• толщина ступени, материал для её изготовления, размер выступа края;
• углы поворота конструкции;
• перила, их высота и материал изготовления;
• при необходимости размеры между маршевых площадок.

Далее, используя верхнее меню программы, исходные данные заносятся в соответствующие поля основного конструктора. После обработки данных на экран выводятся чертежи металлической лестницы по заданным параметрам. Анализируя полученный результат и меняя исходные данные, корректируя их величину по отдельным позициям, проект лестничной конструкции подводится под оптимальные параметры, как с визуальной точки зрения, так и по установочным характеристикам. Возможен также и противоположный вариант работы в программе. В этом случае изображение, полученное в результате первоначального расчёта, корректируется непосредственно на экране с помощью мыши и клавиатуры.

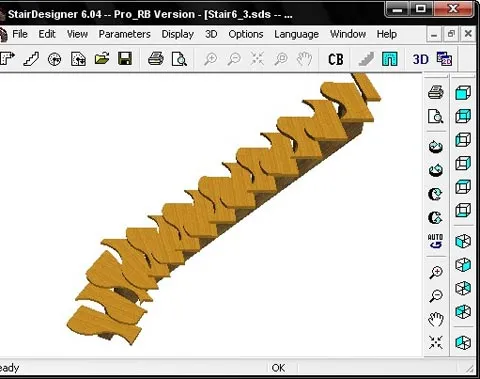

Готовый проект лестницы составленный в программе StairDesigner 5.08a PRO

При достижении нужного результата параметры полученной модели фиксируются программными средствами и используются для формирования общих отчётов по проекту. Надо отметить, что вычисление параметров нестандартных лестничных моделей с применением программы проектирования StairDesigner 5.08a PRO требует внимательности и практики моделирования. Изучение возможностей программы путём составления пробных проектов обеспечит в дальнейшем возможность создания сложных моделей с минимально затраченным временем.

На что обратить внимание в готовом проекте лестницы

На заключительном этапе подготовки проекта забежной лестницы с применением программы необходимо провести окончательную визуальную проверку всех расчётных показателей, поскольку любая, даже самая совершенная программа не исключает возможных погрешностей. Особое внимание необходимо уделить следующим моментам.

Схема и проект лестницы с забежными ступенями

1. Форма забежной ступени. Она должна иметь неправильную четырехугольную форму с размером минимальной грани не менее 10 см.
2. Какой угол уклона имеет лестничный марш. Лестница считается наиболее удобной для спуска и подъёма, если её угол наклона составляет от 23 до 37 градусов.

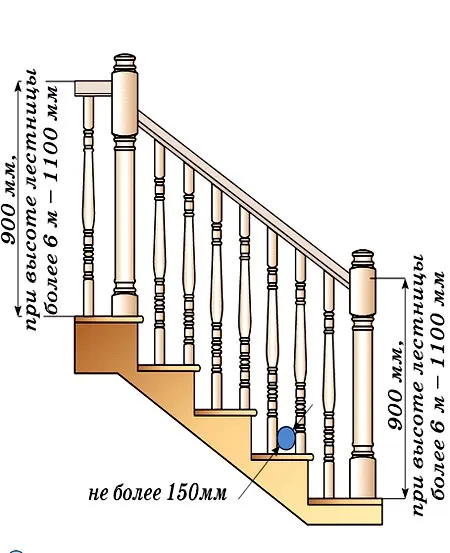

3. Высота перил. Для обеспечения безопасности при передвижении по лестничному маршу расположение перил должно быть на 90 см от основания, но не более 110 см.
4. Ширина ступени без учёта выступа. Это расстояние должно находиться в пределах от 20 до 40 см, оптимальным же считается ширина в 32 см.
5. Расстояние между ступенями по высоте. Наиболее комфортным будет передвижение по лестнице, у которой высота поступи будет равна 17 см, допускается разбег этого параметра в пределах от 15 до 32 см.
6. Точки стыковок элементов конструкции. Их конфигурация должна обеспечивать надёжное крепление элементов между собой.

Только после тщательного просмотра проект лестничной конструкции может быть использован для строительства.

Таким образом, установка забежной лестницы будет способствовать созданию неповторимого дизайна и позволит оптимально спланировать внутреннее пространство в доме.

А использование программы для расчёта подобной лестницы обеспечит визуальное представление будущей конструкции и идеальную точность расчётов, что будет залогом надёжности и безопасности воплощённого замысла.

Расчет лестницы на 90° с поворотными ступенями

Онлайн калькулятор расчета деревянной лестницы на90°с забежными ступенями

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.
