Гид по протягиванию проводов в гофрированный кабель-канал в различных сценариях © Геостарт

Сегодня на рынке строительных материалов представлено множество вариантов для обустройства и защиты электропроводки. Давайте рассмотрим различные методы прокладки кабеля в гофре, учитывая особенности рабочей среды в конкретной ситуации.

Техническое описание

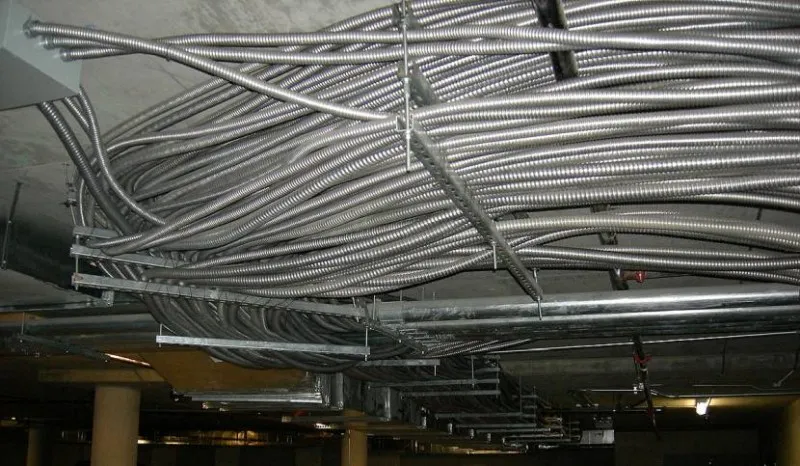

Под гофрой подразумевается тип гибкого канала. Одно из основных применений – прокладка провода в гофре. Для изготовления изделий применяются металлические сплавы либо полимерные составы. В таблице рассмотрены краткие характеристики с достоинствами и недостатками различных образцов.

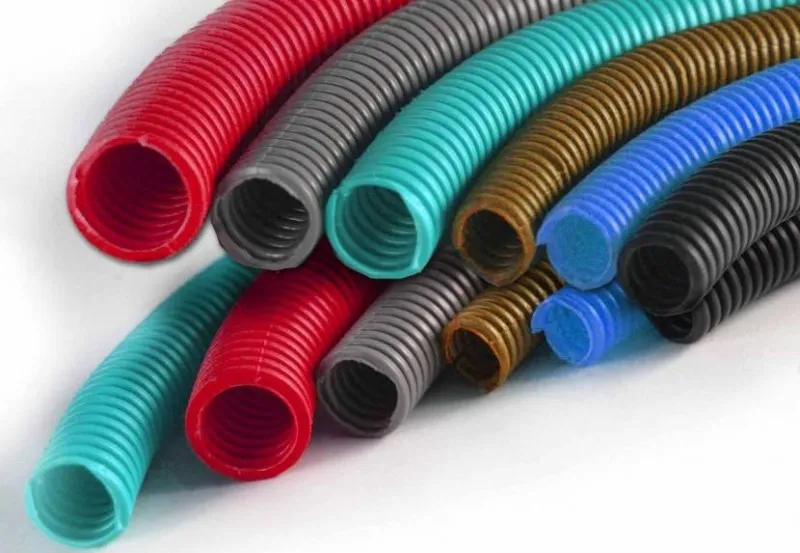

Классификация гофрированных каналов также ведется по назначению. Производители упрощают выбор с помощью цветовой индикации:

• белые – обслуживание компьютерного оборудования;
• серые – прокладка электропроводки внутри здания;
• коричневые – обеспечение питанием бытовой техники и электроприборов;
• черные – можно засунуть провод в гофру только снаружи здания;
• зеленые – защита телефонных линий;
• красные – протягивание наружной проводки;
• желтые – обслуживание систем газоснабжения;
• синие – устройство систем отопления, монтаж теплых полов.

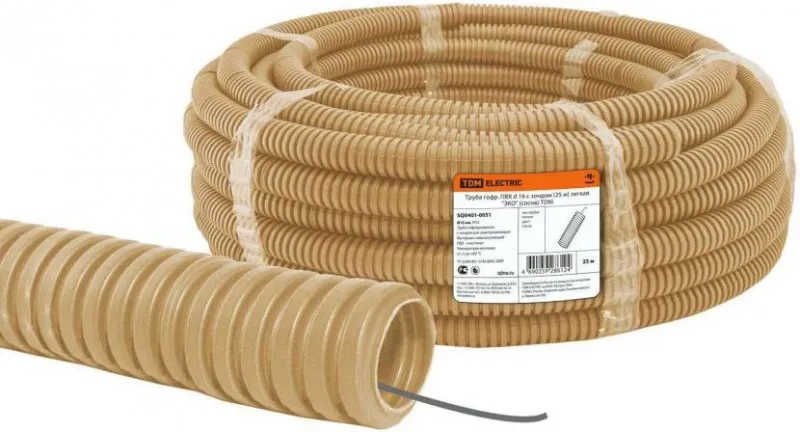

В продажу чаще продукция поступает в бухтах (можно выбрать на метраж или упаковку), реже отрезками. В поперечном сечении диаметр канала может составлять от 10 мм до 2 метров, для кабельных линий, как правило, применяются образцы диаметром 16-63 мм. Внутри большинства узких труб предусмотрительно протянут зонд. Это металлическая проволока, которая позволяет упростить процесс размещения электрического провода в гофре. Рассмотрим методики этого мероприятия детальнее.

Монтажные работы

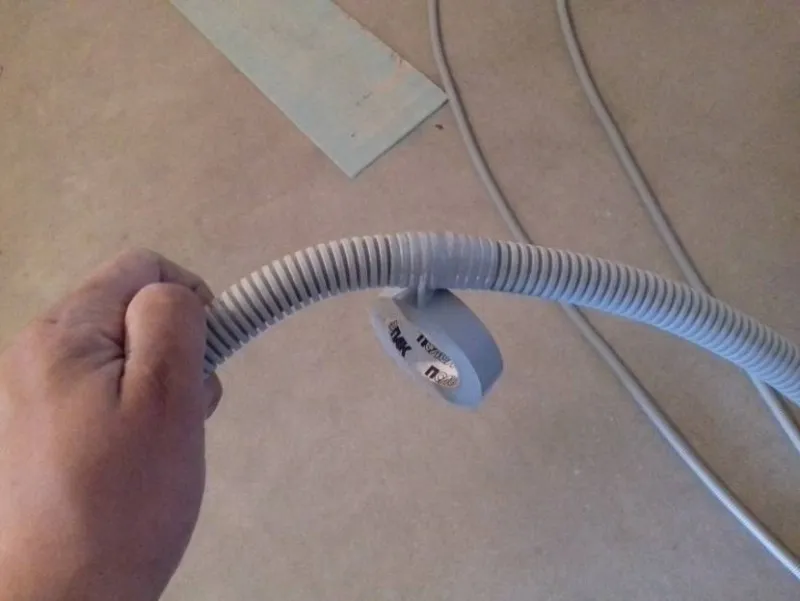

Для внутренних стенок гофрированных труб характерна, как и снаружи, фактурная поверхность. Поэтому перед протягиванием проводов внутри канала стоит выпрямить заготовленный отрезок нужной длины. Растягивать его при этом не нужно. Если имеется зонд, то концы проволоки обязательно загибаются с запасом. Если этот момент упустить, то придется отрезать заготовку для того, чтобы достать металлический пруток.

На практике мастера используют для каждого типа электрического провода гофру с определенным диаметром. Вот параметры наиболее востребованных каналов (в мм):

• 16 – линии освещения, телефонии, интернета, сигнализации и телевидения (пример сечения провода – 3*1,5 кв. мм);
• 20 – силовые розетки (3*2,5 кв. мм);
• 25 и более – коаксиальный кабель для системы видеонаблюдения.

Вся кабельная продукция поступает в продажу в бухтах. Поэтому по аналогии с форсированной трубой заготовленный отрезок нужно размотать и максимально выровнять. Далее рассмотрим процесс пошагово как засунуть провод в гофру со струной:

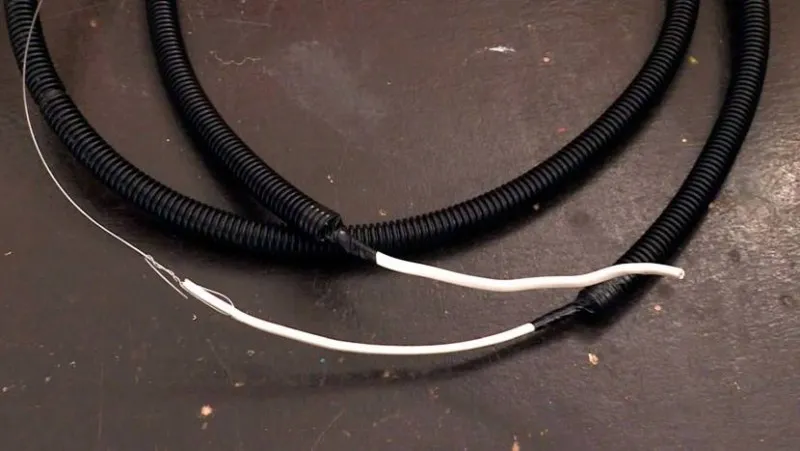

• Соединение зонда с кабелем. Здесь можно сделать сквозное отверстие или снять часть оболочки. Из концов делается петля для захвата и скрутка. Важно направить кончики в сторону от гофры, чтобы они не цеплялись за ребристые стенки. Некоторые мастера для обеспечения гладкости соединения обматывают его изолентой.
• За свободный края зонд вытягивается из гибкого канала без сильных рывков. Так провод будет смещаться внутрь трубы.

• В завершение протянутый кабель фиксируется по краям путем загибания концов вдоль наружных стенок гофры.

В целях экономии некоторые заказчики предпочитают гофру без зонда. В этом случае решением как засунуть кабель в гофру является его проталкивание внутрь канала. Для этого нужно использовать провода в жесткой оболочке и периодически деформировать трубу. Процесс трудоемкий, но выполнимый.

Решения нестандартных ситуаций

Чаще всего происходит обрыв соединения между зондом и кабелем. Здесь придется обрезать кусок гофры, восстановить связку и продолжить работу. Отдельные куски гибкого канала далее герметизируются изолентой.

Второй случай – длинная заготовка и небольшое помещение. Здесь сложность состоит в невозможности выравнивания изделий. Решением как протянуть провод в гофру одному может стать лестничный пролет. Снизу располагается кабель, который соединяется с зондом, сверху закрепляется другой конец проволоки. Далее гофра просто надевается на провод в нижней части пролета.

Осложнить работу также может резиновая оболочка провода, которая оказывает повышенное сопротивление движению из-за силы трения. Такой кабель можно протянуть в гофру только при наличии в ней зонда. Решением является смазка, обладающая диэлектрическими свойствами.

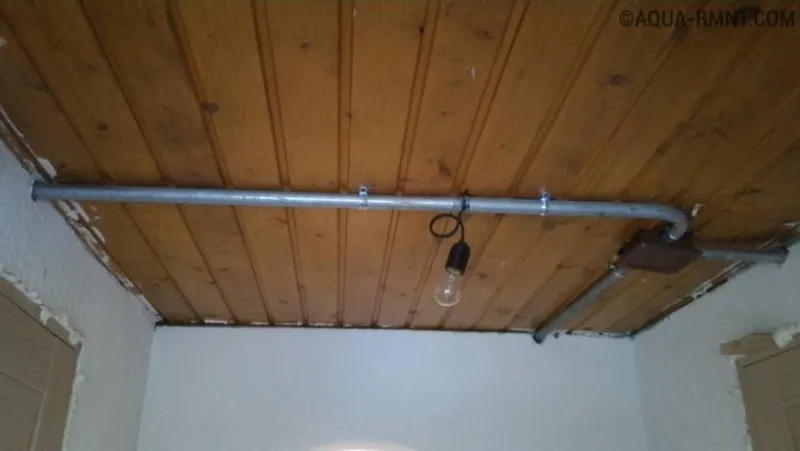

Часто проводкой приходится заниматься, когда уже созданы обшивочные конструкции. Например, устроен навесной потолок из гипсокартона. Здесь с гофрой на длинных участках не просто, поэтому выходом становится пластиковая труба нужного диаметра.

Замена проводника

Часто в целях экономии в одних гибкий канал помещают несколько линий. Сколько кабелей можно проложить в одной гофре зависит от сечения используемых материалов. Например, при диаметре трубы в 25 мм можно вместить более 5 линий. Но такой подход практически исключает замену провода с его размещением в ту же трубу. Другая проблема – загибы. Чем меньше радиус, тем ниже вероятность повторного протягивания нового кабеля. В остальных случаях для работы применяется струна или иной аналог зонда. Сначала его размещают в канале вытаскивая старый провод, затем с его помощью прокладывают новый по стандартной схеме.

Коротко о главном

Гофрированная труба применяется в качестве кабель-канала для прокладки проводов с целью их защиты от агрессивных условий эксплуатации, удобства монтажа электрических линий, упрощения процесса замены кабеля.

Различаются гибкие трубы по материалу, для удобства определения назначения полимерные изделия изготавливаются с цветовой индикацией.

Погружение кабеля в гофру стандартно осуществляется двумя способами: проталкивается или протягивается посредством размещенного на производстве металлического зонда.

Чтобы в будущем можно было заменить неисправный кабель в гофре на новый, нужно использовать любую прочную струну. Главное, чтобы канал был не сильно изогнут, а провода располагались внутри не плотно.

Зачем гофра на потолке?

Гофрированная поверхность на потолке может использоваться по разным причинам, в зависимости от конкретной ситуации.

Одна из наиболее распространенных причин использования гофрированного потолка — это создание вентиляционного канала или канала под электропроводку между потолком и верхним этажом. Гофрированный потолок позволяет прокладывать трубы, кабели и провода под потолком без необходимости отрывать гипсокартон или другое покрытие, что может значительно упростить установку и обслуживание.

Также гофрированный потолок может использоваться для создания декоративного эффекта, добавляя в интерьер некоторую текстуру и объемность. В этом случае, гофрированный потолок может быть выполнен из различных материалов, таких как пластик, гипсокартон или МДФ, и иметь разные формы и размеры гофр.

В некоторых случаях гофрированный потолок может использоваться также для улучшения акустических свойств помещения. В таком случае, гофрированная поверхность может помочь поглощать звуки, уменьшая отражение звуковых волн в помещении.

Наконец, гофрированный потолок может быть использован для скрытия неровностей, трещин или других дефектов потолочной поверхности, что может улучшить внешний вид помещения.
