Для выполнения задачи по прокладке кабелей в гофрированной трубке требуется бригада, состоящая не менее чем из двух человек. Это обусловлено особенностями следующего алгоритма, который объясняет правильный способ протягивания провода через гофру. Если интересует вопрос протяжки кабеля в гофру, это также может быть рассмотрено.

вытягивание кабеля через гофруЭто связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.



Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Рассмотрим оба варианта протяжки кабеля, с использованием гофротрубы с протяжкой и без неё.

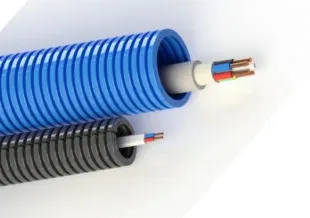

Затяжка кабеля в гофротрубу с зондом

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

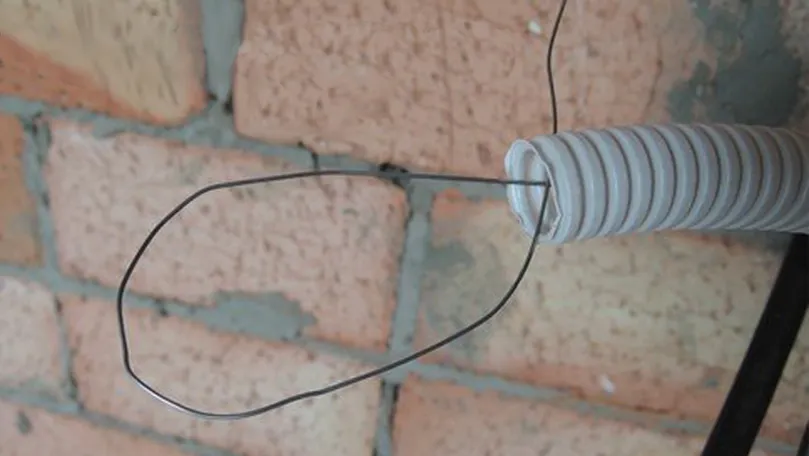

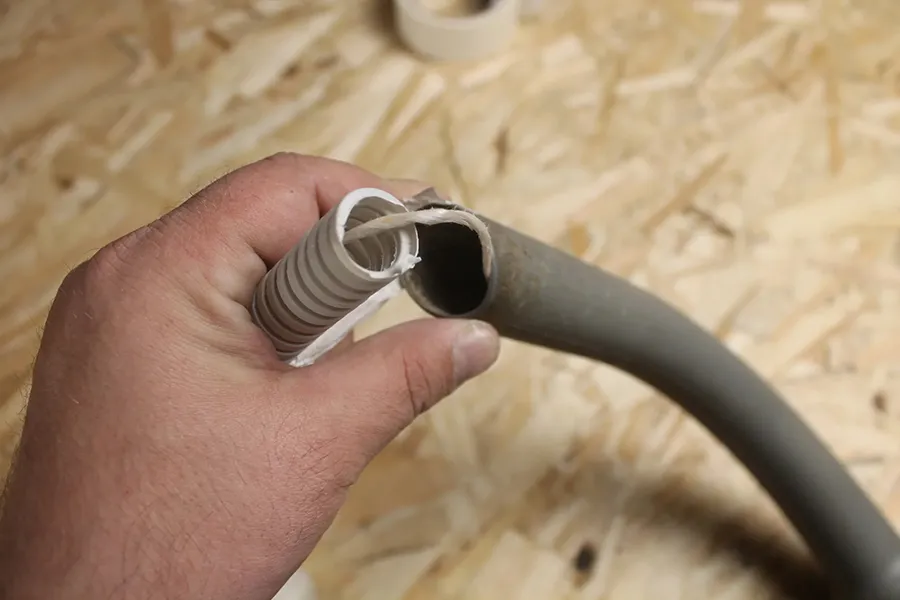

  1. Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки. При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.Подготовка гофрированной трубы

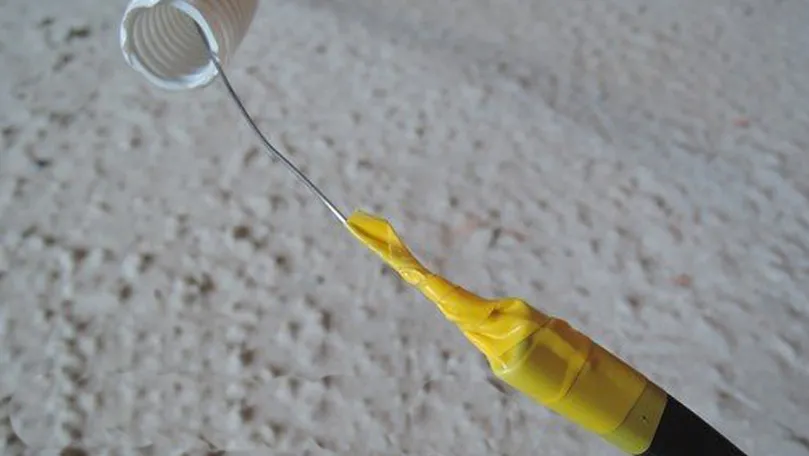

  2. Присоединить зонд к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.Присоединить зонд к кабелю

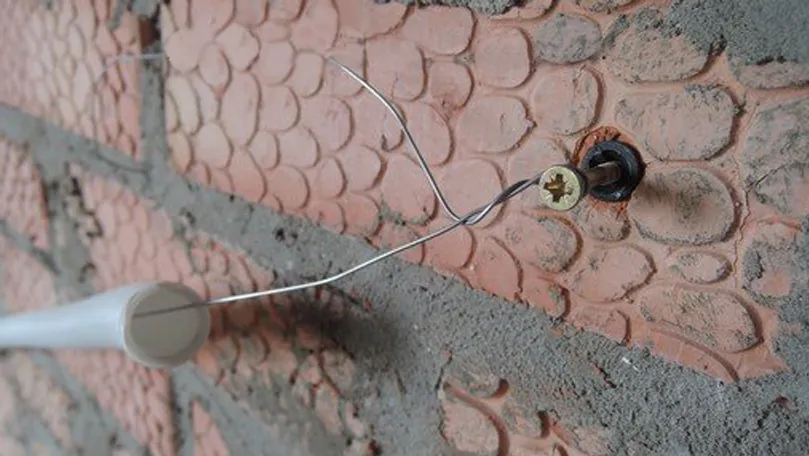

  3. Надежно закрепить обратный конец зонда. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.Надежно закрепить обратный конец зонда

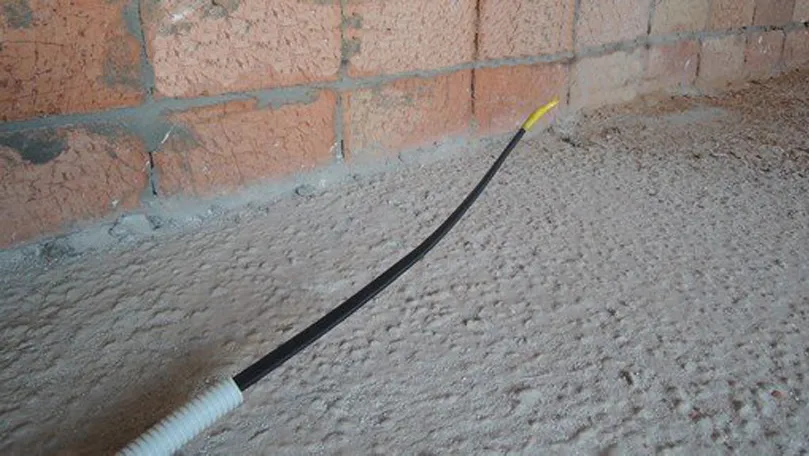

  4. Продеть кабель в гофру. При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.Продеть кабель в гофру

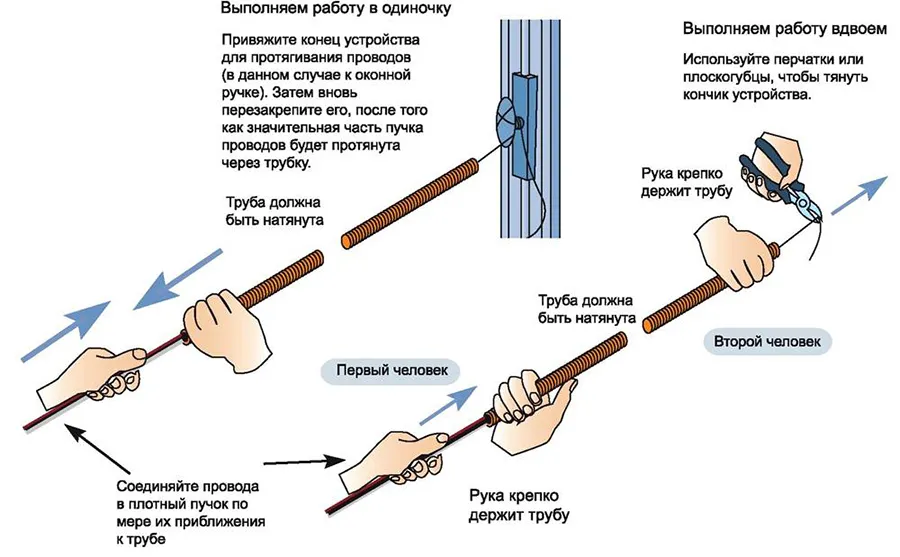

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Протяжка кабеля в гофре с зондом

Затяжка кабеля в гофротрубу без зонда

Итак, наша задача, просунуть кабель в гофру без зонда. Нам понадобятся крепкие нитки, а самое главное, чтобы они были легкими.

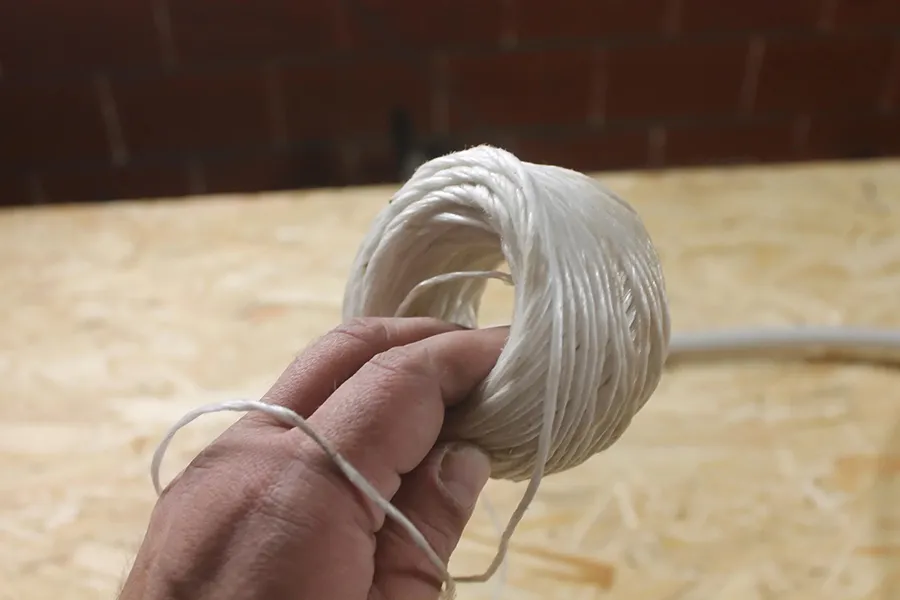

Нам понадобятся крепкие нитки

Еще нам понадобится любой фантик от конфеты.

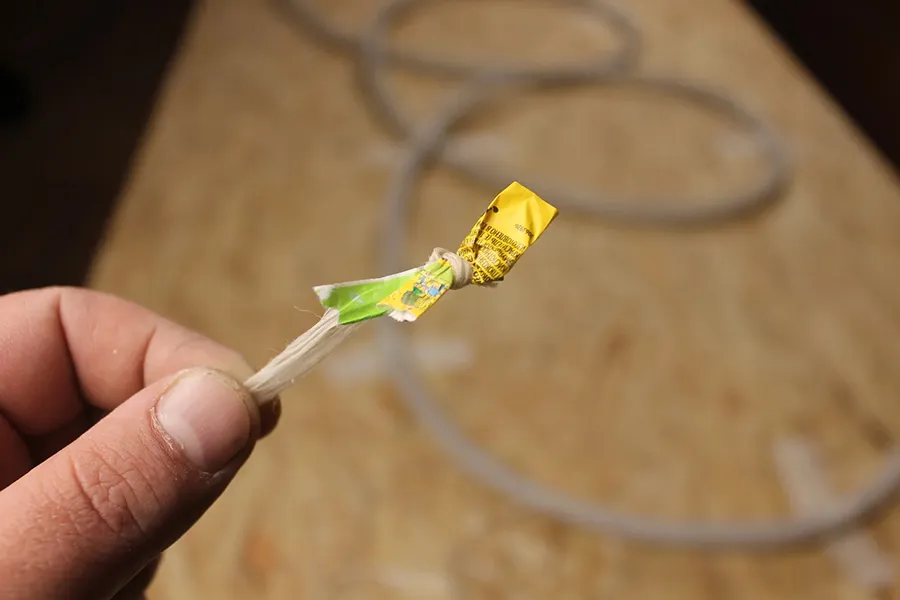

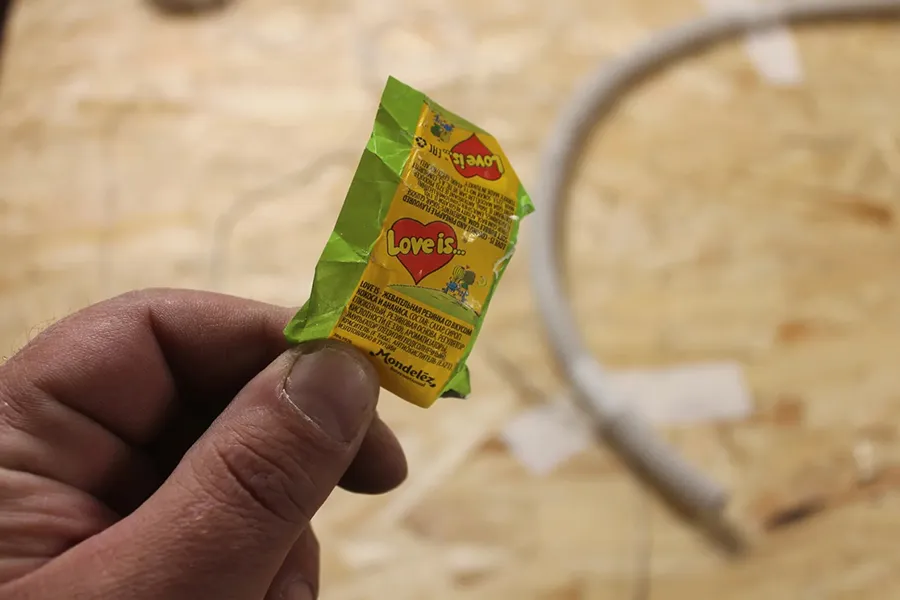

фантик от конфеты

Привязываем фантик к веревке, разматываем веревку так, чтобы она была свободна.

Привязываем фантик к веревке

Берем пылесос, соединяем шланг пылесоса, заматываем малярной лентой.

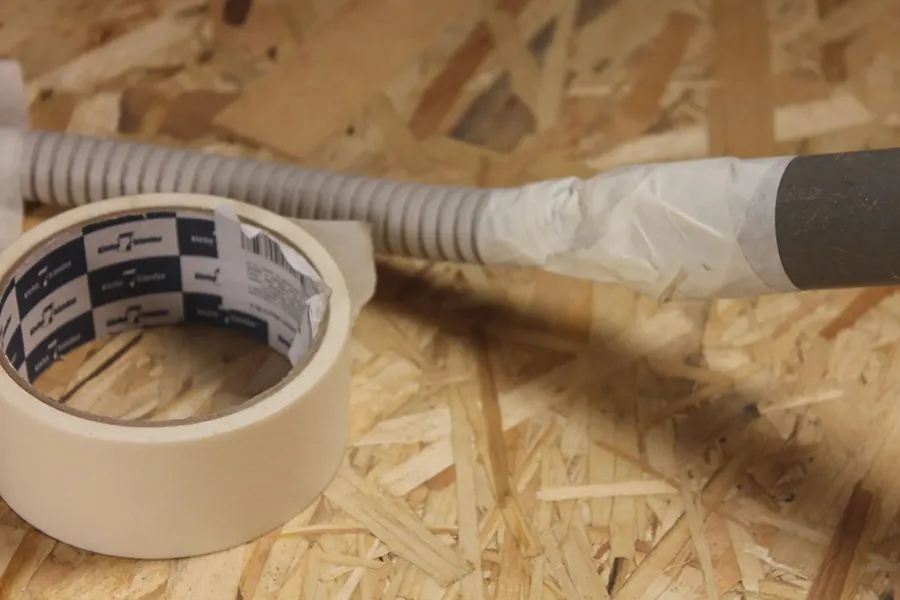

Соединяем шланг пылесоса

Включаем пылесос и заправляем фантик с ниткой, не забывайте поправлять нитку во время процесса, вдруг фантик затормозит на повороте.

Включаем пылесос и заправляем фантик с ниткой

Получаем результат. Для увеличения мощности фильтр с пылесоса лучше снимать.
