При выполнении тяжелых строительных задач, ручная бетономешалка приходит на помощь как незаменимый и востребованный инструмент. Возможности этого полезного устройства простираются далеко за пределы только бетона — с таким же успехом можно использовать её для замешивания любых цементно-песчаных растворов.

Бетономешалка механическая – за и против

Определить область применения бетономешалки собственного изготовления довольно легко. Следует исходить из личной способности к тяжелым строительным работам. Потому что замесить раствор в механизированной 200-литровой бочке можно сравнительно легко, но эту цементно-гравийную смесь еще нужно доставить к месту назначения, залить в форму и подвергнуть вибрационному уплотнению (если таковое предусмотрено технологией). Невыработанный за день раствор застынет бесформенной грудой, как памятник вашей бесхозяйственности.

Другая крайность заключается в попытке бетонирования фундамента 10х20 метров с помощью самодельного раствора. Никакая бетономешалка механическая подобных объемов работ не осилит, а ее владелец и подавно. Разумнее заказать самосвал бетона объемом несколько кубов и раскидать его содержимое по заранее выставленной опалубке – так будет оптимально и по финансовым, и по физическим расходам.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет бетона. Вы легко сможете рассчитать нужное количество бетона.

Поэтому личная бетономешалка используется для такой работы, как возведение крыльца своими руками, создание стяжки в одной комнате или при установке свай для забора. Объем бетонирования должен соответствовать вашим физическим возможностям и аппаратной емкости самого устройства.

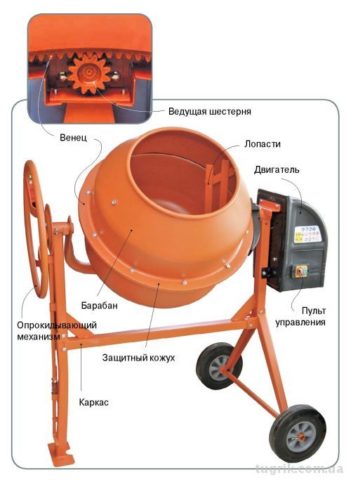

Бетономешалка – электрическая или механическая?

По сути, нет большой разницы в трудоемкости изготовления между электрической и механической бетономешалкой. Другое дело, что сложность электрического варианта существенно выше, но зато им можно пользоваться в одиночестве. Ручной вариант обязательно сопряжен с работой вдвоем, нужно же кому-то “крутить барабан”, как говорит бессменный ведущий в одном известном шоу.

Но! Механическую ручную бетономешалку можно сделать мобильной, то есть передвижной. Электрический вариант затруднительно взгромоздить на колесики и таскать по приусадебному участку – он сложен, громоздок и нуждается в более прочном каркасе и шасси. Вибрация от электромотора тоже весьма высока. При необходимости электрическую мобильную бетономешалку лучше купить в магазине, чем стремиться к лаврам великого конструктора. Подобное стремление может закончиться обрывом приводного ремня (в лучшем случае) или пробоем напряжения на металлический корпус (а вот от подобного конфуза последствия бывают самые плачевные).

Ручная бетономешалка – своими руками делаем механическую помощницу

Последовательность изготовления кустарного устройства для замеса раствора состоит из нескольких этапов:

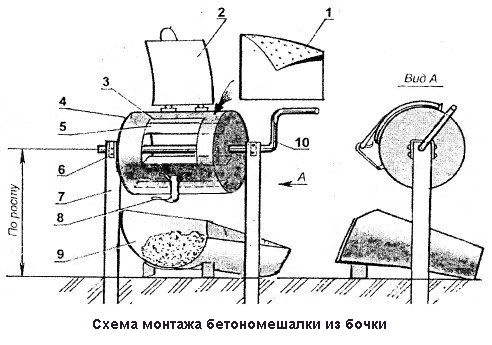

Ручная бетономешалка своими руками — пошаговая схема

Шаг 1: расчетный

Он связан не с работой над аппаратом, а с оценкой имеющегося в хозяйстве металлического скарба. До чертежей доберемся чуть позже. Основа любой бетономешалки – объемистая металлическая емкость. В качестве такой лучше всего подойдет бочка на 150-250 литров, можно б/у. Если нужной бочки в хозяйстве не обнаруживается, можно поискать нечто подобное у соседей или знакомых. Можете увлечь их перспективой забыть о ручном замесе бетона и взять бочку взаимообразно, с условием последующей аренды бетономешалки. Да, для нашей бочки обязательно нужна «родная» крышка, которую приварим на посадочное место.

Кроме того, потребуется с помощью сварочного выпрямителя или инвертора сделать несущий каркас. Для этого понадобятся трубы или уголки из черного металла (из арматуры каркас получится тяжелым) и сам сварочный аппарат. Купить его вполне разумно – современные модели стоят недорого, работают от бытовых 220 Вольт, осваиваются сравнительно легко и существенно облегчают хозяйственные будни на лоне природы.

Шаг 2: разметочный и проверочный

Размечаем контуры каркаса, исходя из габаритов бочки – она будет центром нашей рукотворной композиции. Если каркасную основу составляют уголки, то размер их полок должен быть не менее 50х50 мм. Если трубы – то хорошо подойдут обычные водопроводные, 25 мм внешнего диаметра (опять же можно б/у, лишь бы не ржавые). Арматура для каркаса и ручки нужна диаметром не менее 15 мм, желательно рифленая. Для вала нужна толстая и гладкая арматура большого диаметра, не менее 40 мм.

Испытываем бочку на герметичность и прочность. Следует простучать ее стенки и выяснить, нет ли проржавевших участков. При обнаружении таковых их понадобится заварить листовым металлом снаружи и снова проверить герметичность. Запасаемся двумя подшипниками, двумя дверными петлями, проверяем работоспособность сварочного аппарата и болгарки.

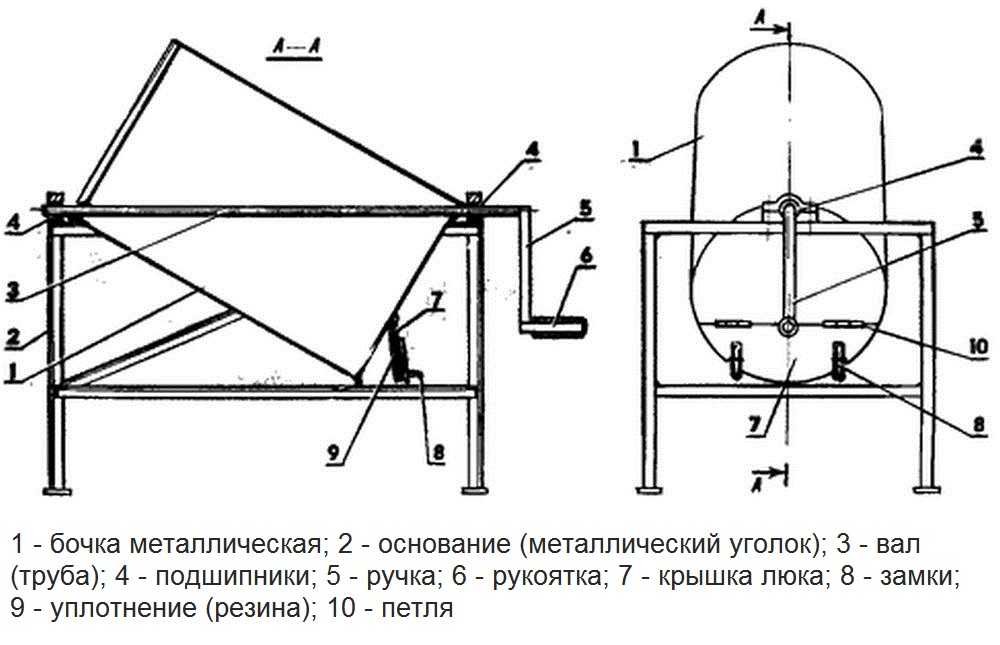

Шаг 3: сварочный

В геометрическом центре днища бочки проделывается отверстие под вал. Такое же отверстие сверлится в крышке (она еще не приварена!). В центр днища приваривается фланец с валом, с наружной стороны на него сажается подшипник. С крышкой будет сложнее – к ней приваривается подвижный фланец с лопастями, которые и будут размешивать раствор при вращении рукоятки.

Лопастей потребуется не меньше трех, их габариты должны доставать до середины бочки, но не скрести по ее стенкам. То есть проявляем умение художественной сварки и создаем внутренний железный цветок – маховик бетоносмесительного процесса. Боковые стойки каркаса свариваются в форме буквы А, их размер идентичен. Если бетономешалка будет самодвижущейся, то боковые стойки привариваются друг к другу длинными арматурными прутами, а к концам ножек обеих букв А прикрепляются металлические колесики – широкие и прочные.

Днище сажается на вал подшипником, крышка с лопастями вставляется на посадочное место и приваривается по периметру. Задвигается вторая опора с ручкой и тоже устанавливается на подшипник – основная часть работы завершена.

Шаг 4: завершающий

В боковой части бочки, по центру прорезается отверстие не менее 30х30 см для загрузки компонентов раствора и выгрузки готового бетона. Работу выполняют с помощью болгарки, причем осторожно – нельзя повредить основную часть стенки. Вырезанную часть сажают на две петли, с герметизацией болтовых отверстий стойкими к цементу составами (силиконовый герметик и др.). Чем уже будет режущий диск болгарки – тем лучше, это обеспечит плотное сопряжение рукотворного люка и стенки. Поэтому завершающую часть прорезов выполняют острой ножовкой по металлу.

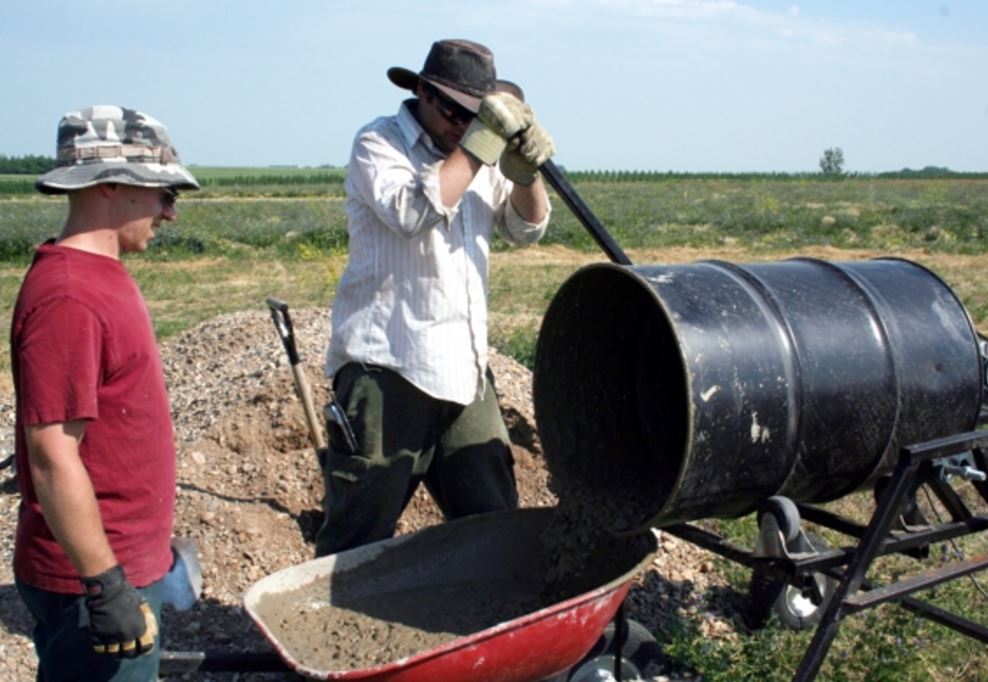

К той стороне бочки, где расположены лопасти, приваривается длинная и прочная ручка. Для замеса стандартного бетона достаточно загрузить через дверцу песок, гравий, цемент и воду, хорошо ее закрыть, провернуть рукоять на 15-20 полных оборотов и можно подставлять тачку для выгрузки готового раствора.

Ручная бетономешалка своими руками изготовлена! Заливайте в нее воду «под завязку» для проверки герметичности и можете замесить пробную партию раствора. Когда собственные этапы тяжелого строительства останутся в прошлом, ваша механическая помощница станет востребованной гостьей у соседей, которым только предстоят фундаментальные работы.

• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(2 голоса, среднее: 1 из 5)

Сколько помещается кубов в бетономешалке?

Объем бетономешалки зависит от ее размеров и конструкции. Существуют бетономешалки различной вместимости — от небольших портативных моделей, в которых можно замесить несколько ведер бетонной смеси, до больших стационарных бетоносмесительных установок, способных вмещать несколько кубометров бетонной смеси.

Таким образом, для ответа на вопрос о том, сколько помещается кубов в бетономешалке, необходимо знать ее вместимость. Например, для бетономешалки объемом 1 куб.метр можно замесить 1 куб.метр бетонной смеси, а для меньших бетономешалок, объем которых составляет, например, 0,5 куб.метра, можно замесить соответственно 0,5 куб.метра бетонной смеси.

Однако, следует учитывать, что при замешивании бетонной смеси в бетономешалке необходимо оставлять свободное место для перемешивания, а также учитывать свойства и характеристики конкретной бетонной смеси и ее плотность.
