Как с помощью мультиметра или тестера узнать, заряжена батарейка или нет? Как ее проверить в полевых условиях, когда под рукой вообще нет никаких приборов?

И как при этом разобраться — пора ли ее выбрасывать или она еще прослужит какое-то время? Сколько на исправном элементе питания должно быть вольт?

В детстве самым универсальным способом проверки было попробовать батарейку на вкус. Щиплется – значит еще заряжена.

Особенно удобна в этом плане крона.

Для пальчиковых, язык нормального здорового человека не годится. Слишком далеко друг от друга разнесены плюс и минус.

Некоторое время назад модели Duracell с особой индикацией заряда через сигнальную полоску были весьма популярны. Путем нажатия на две кнопки полоска меняла свой цвет, показывая текущий уровень заряда и оставшуюся емкость. Если нужно, в новом тексте можно использовать следующую фразу: «как провести проверку батарейки с помощью мультиметра».

проверка батарейки на зарядку языкомпроверка кроны на заряд языкомпроверка заряда батарейки языком

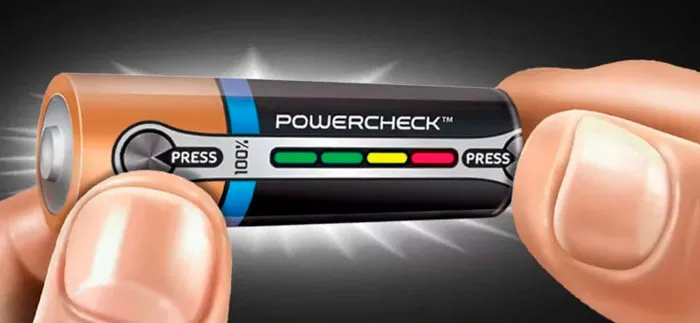

батарейка с полоской уровня разряда

Достаточно было нажать на две кнопочки и полоска окрашивалась в разные цвета, демонстрируя оставшуюся емкость.

На самом деле никакую емкость она не измеряла. Данная полоса изготавливается из термокраски и меняет свой цвет в зависимости от температуры.

цветовая полоска измеряющая температуру корпуса батарейки

Паяльник не даст соврать.

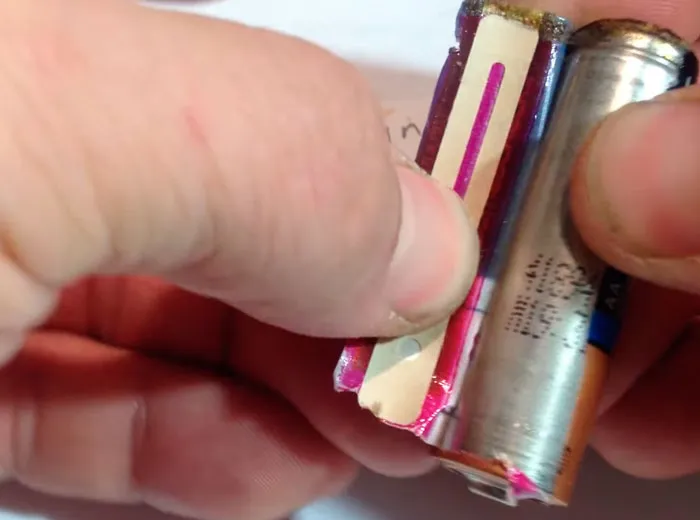

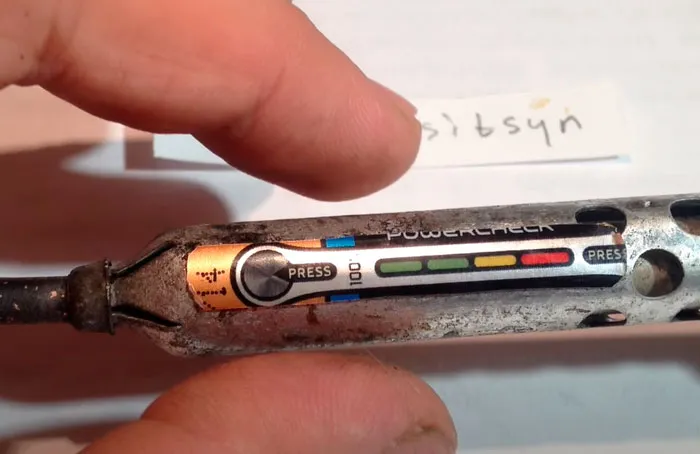

полоса окрашиающаяся в разный цвет от температуры

Умельцы зачастую вырезали с негодных батареек этот датчик и применяли его в других целях. Сейчас подобные устройства встречаются почему-то довольно редко.

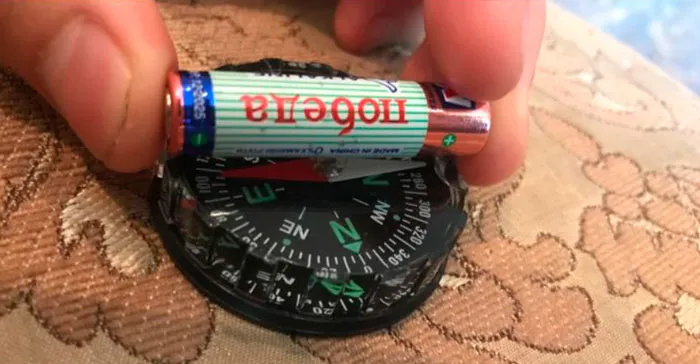

Еще одним оригинальным способом проверки является метод компаса.

Подносите компас к батарейке и проводите им вдоль корпуса. Если стрелка выстраивается строго по одной оси и не отклоняется в разные стороны, значит заряд еще есть.

проверка батарейки компасом

Красный участок стрелы должен тянуться к минусу, белый – к плюсу.

Чем больше гуляет стрелка, тем меньше заряда осталось в банке.

Измерение остаточного напряжения

Для проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его помощью нужно будет замерить напряжение на полюсах (+ и -).

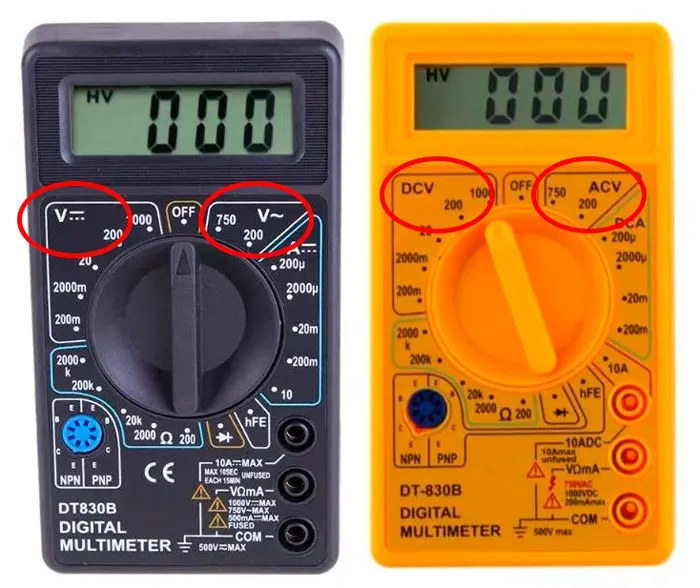

Обратите внимание – на панели мультиметра есть две шкалы:

  • постоянное напряжение – DCV
  • переменное напряжение — ACV
измерение постоянного и переменного напряжения на мультиметре

Нам понадобится “постоянка”. Устанавливаете переключатель в положение 20V.

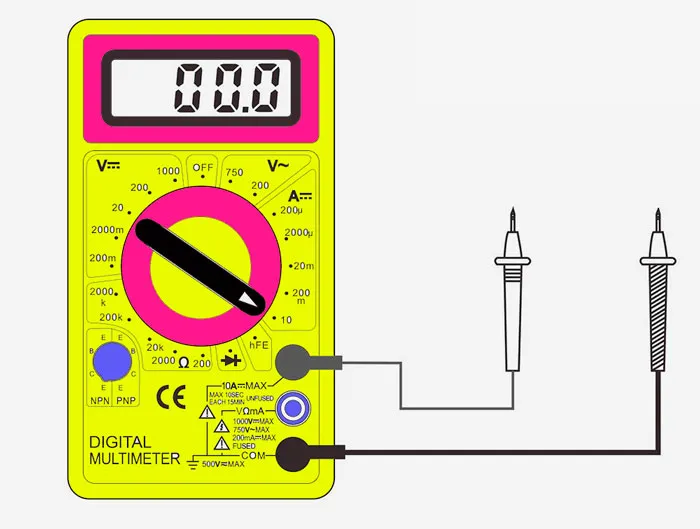

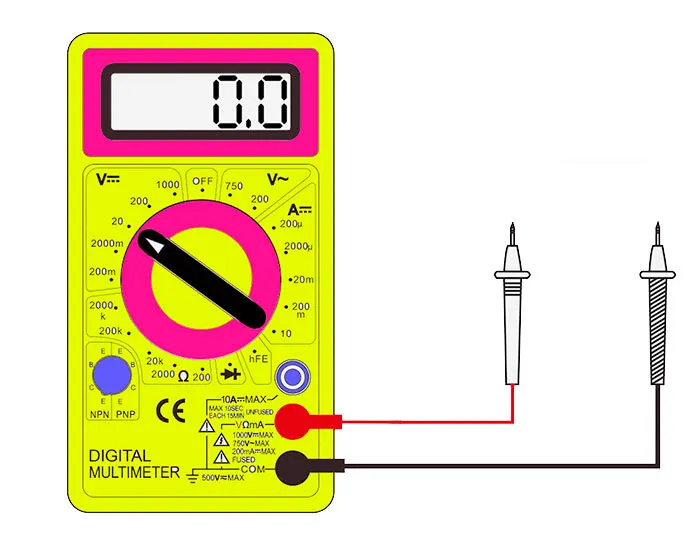

Два щупа вставляете в следующие разъемы:

  • черный – в COM (общий)
  • красный – в VΩmA
положение щупов на мультиметре при измерении постоянного напряжения

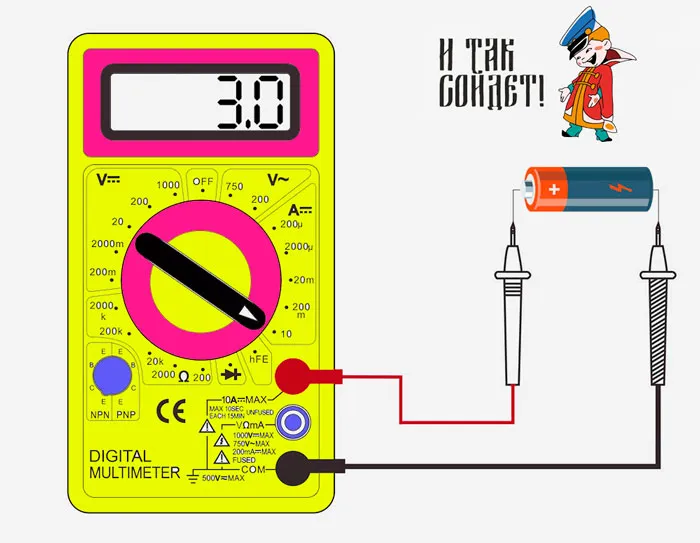

Находите на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу, а красный к плюсу.

По большому счету полярность при таких замерах существенной роли не играет.

Если перепутаете плюс и минус, то на экране просто высветятся показания с отрицательными значениями (перед цифрой будет стоять значок “минус”).

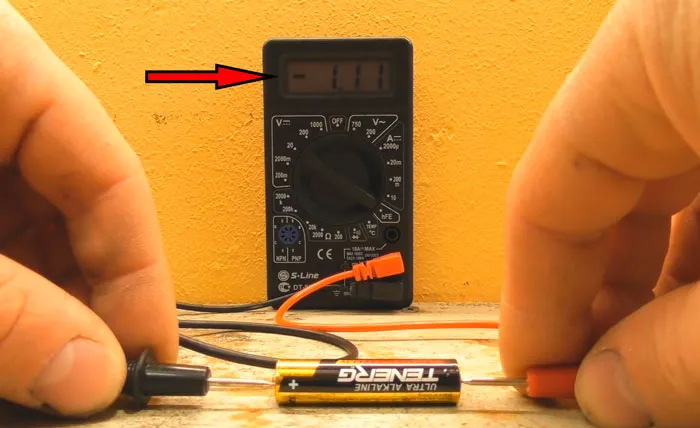

измерение заряда батарейки перепутали плюс и минус

Номинальное напряжение батарейки обычно указывается на ее корпусе.

Значения, которые покажет мультиметр должны соответствовать этим данным, либо быть чуть больше.

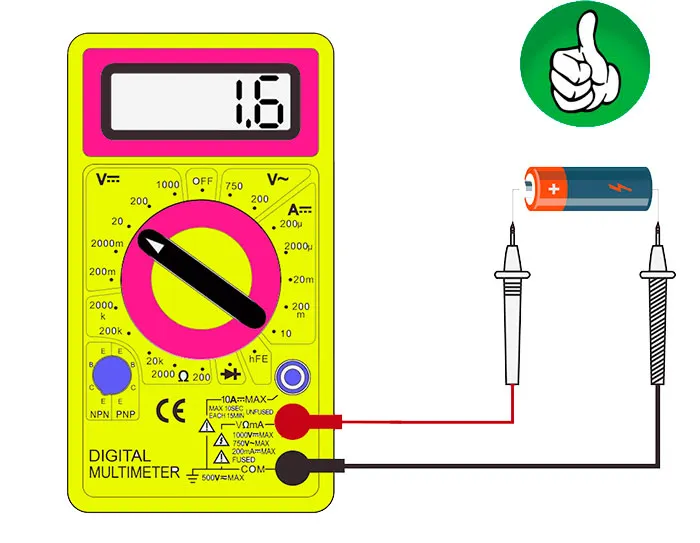

Например, алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр должен показать 1,5 – 1,6V.

как измерить напряжение на батарейке и проверить ее заряд

Если батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.

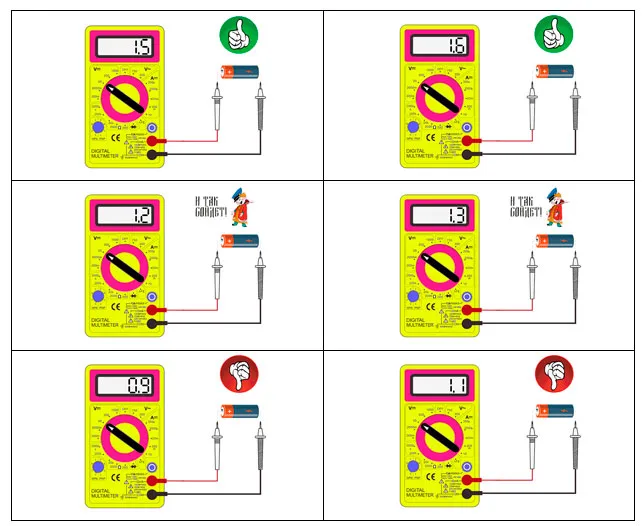

Здесь действует следующее правило:

  • когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим

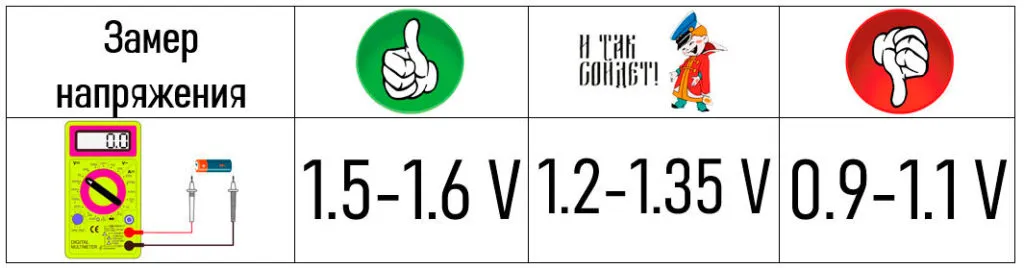

как проверить батарейку таблица напряжения измерение мультиметром

Если значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в мусорку. Батарейки вполне сгодятся для маломощных устройств:

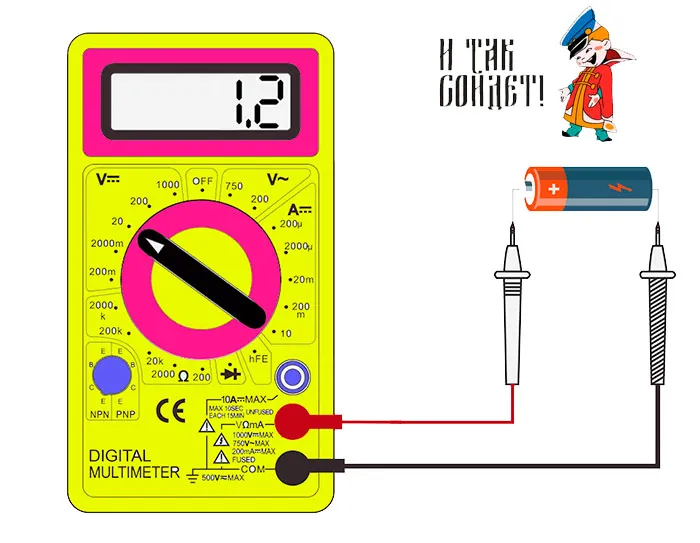

проверка напряжения батарейки мультиметром
  • калькулятор или электронные часы
  • компьютерная мышка
  • пульт дистанционного управления

Можете тут же вставить их в пульт и проверить работоспособность, направив глазок в камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.

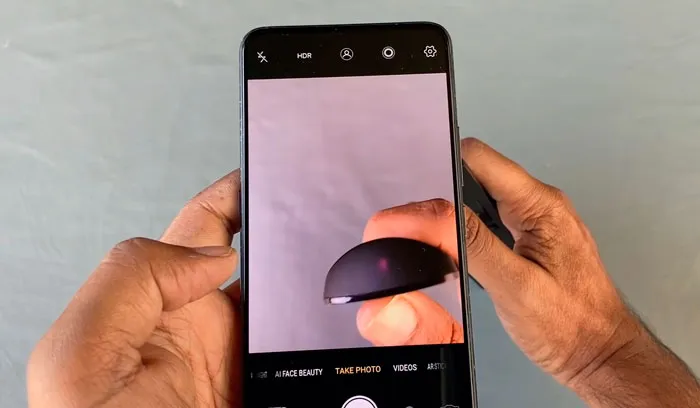

проверка пульта дистанционного управления на камеру смартфона

Правда современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс многие TV уже управляются по Wi-Fi без всякого ИФ сигнала, поэтому подобный фокус работает не всегда.

Ошибка!

Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.

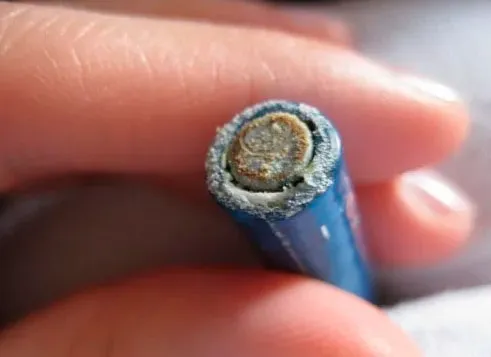

У них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.

из-за чего окисляются контакты на батарейке

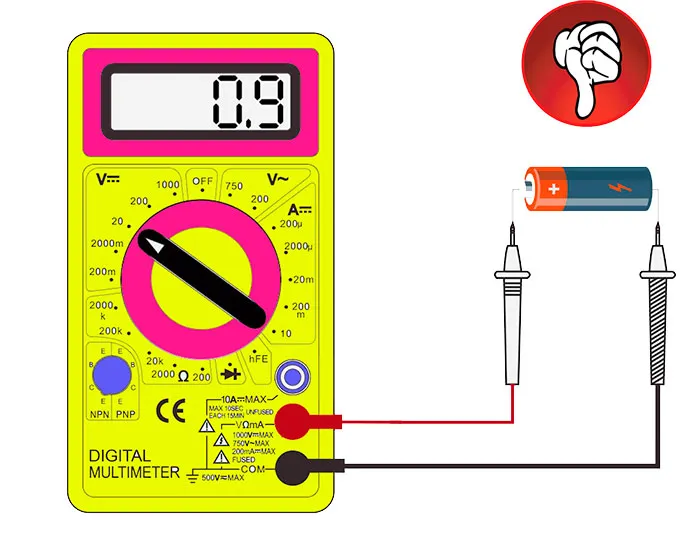

При напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.

как проверить батарейку мультиметром заряд и напряжение
как проверить батарейку мультиметром таблица напряжений

Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).

выбрось батарейку и ничего не будет

Обратите внимание, если у вас аккумуляторные устройства и они при подобной проверке дают околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит утилизации.

как реанимировать и зарядить негодную батарейку

Ошибка!

Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Сколько заряда осталось в батарейке?

Есть грубая методика подсчета процента разряда батарейки в зависимости от ее напряжения.

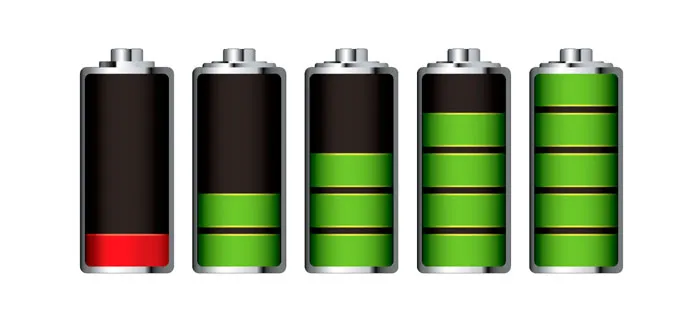

разряд батареи

Для элементов питания 1,5V нужно отнять от фактического остаточного напряжения величину в 1,1V и умножить результат на 200. В итоге вы получите примерную цифру в процентах остаточного заряда.

Например, замеры показали результат 1,45В. Отнимаем 1,45-1,1=0,35*200=70%.

В батарейке осталось 70% заряда от первоначальной величины.

как выбрать хороший аккумулятор 18650

При значениях 1,35В будут следующие результаты:

1,35V-1,1V=0,25*200=50% и т.п.

Для кроны в 9V нужно отнимать 6,6V и умножать результат на 33,33. Пример расчета:

Замер мультиметром=8,79В. Итого: 8,79-6,6=2,13*33,33=71%.

Как-то так. Еще раз напоминаем, что это очень грубый расчет и ориентироваться на него не стоит.

Круглые батарейки таблетки

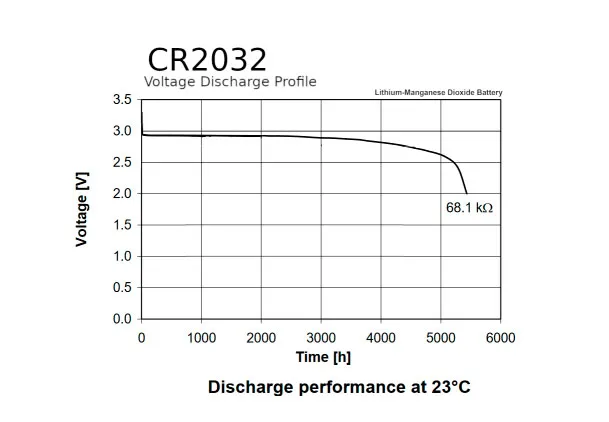

По такому же принципу проверяется напряжение у плоских таблеток типа CR 2032. Их используют в брелках, материнских платах, электронных игрушках.

батарейка CR 2032

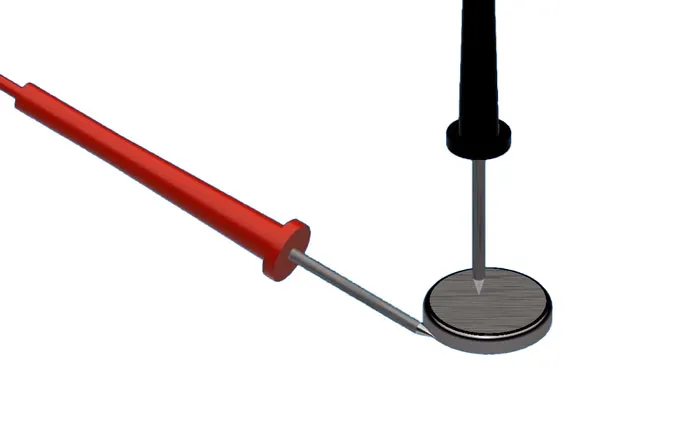

Щупы прикладываете вот таким образом и смотрите на результат.

проверка батареек таблеток

3В – хорошая, менее 2,5В – в мусорку.

разряд плоской батарейки

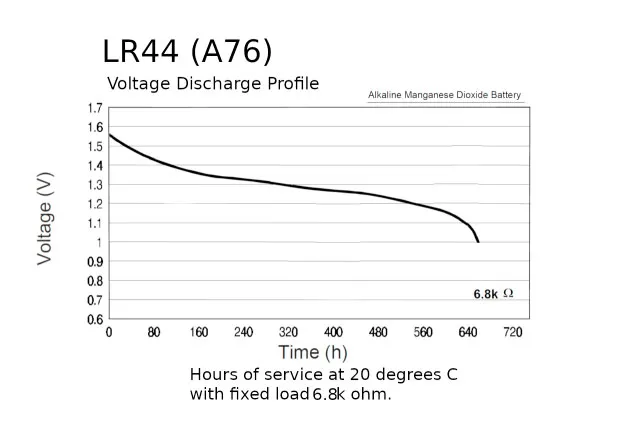

С плоскими таблетками на 1,5В (LR44, G13, A76, LR357 и т.д.) то же самое.

разряд плоской батарейки

1,5В – хорошо, менее 1,25В – плохо.

как проверить батарейку таблетку круглую плоскую мультиметром

Ошибка!

Внимание, все батарейки вне зависимости от их типоразмера, которые при проверке остаточного напряжения показали хорошие значения, могут быть неисправны при измерениях под нагрузкой!

Фактически вы замерили величину напряжение без нагрузки (ЭДС). Поэтому обязательно проверяйте двумя методами.

секреты лава лампы как работает из чего сделана где купить

Для следующего способа проверки переключатель мультиметра нужно установить в положение – измерение постоянного тока (10А).

Также меняется и положение щупов. Черный остается в разъеме COM, а красный переставляете в гнездо для замеров тока – 10А MAX.

как измерить ток мультиметром

Для измерения тока черный щуп прикладываете к минусу батарейки, красный – к плюсу.

Фактически при таком измерении вы закорачиваете элемент питания и подключаете его на короткое замыкание.

Чего делать не рекомендуется. Для нормального замера желательно иметь дополнительное сопротивление хотя в 10 Ом и более. Провода щупов имеют гораздо меньшее значение.

Ошибка!

Поэтому при таком способе нельзя измерять большие токи через чур долго.

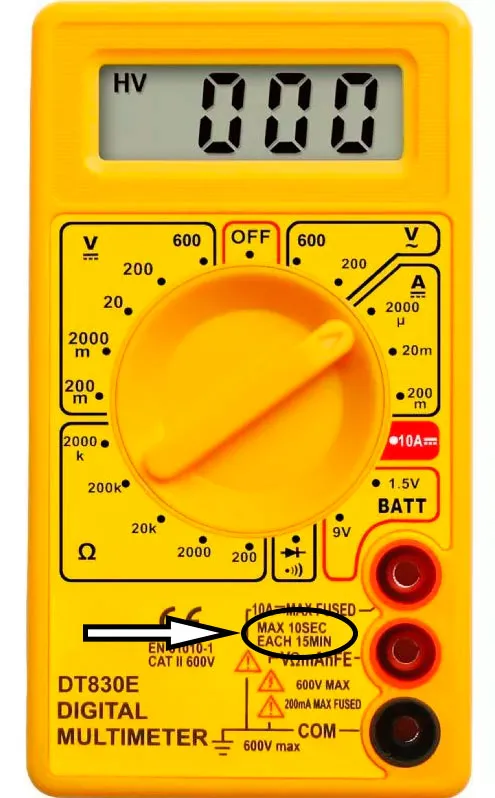

Даже на дешевой китайской модели есть предупреждающая надпись (не более 10 секунд с перерывом в 15 минут).

какие токи можно измерять мультиметром

Гальванические элементы подобного обращения не любят. Если батарея уже немного разряжена, то после нескольких таких “коротких замыканий” ее придется выбросить.

Это как в анекдоте с ежиком и спичками ��

Идет ёжик по лесу с коробком спичек. Чиркнул одной, она пошипела и не загорелась — не годная (выбрасывает). Чиркнул другой, та тоже пошипела-подымила и не вспыхнула. Тоже не годная (выбрасывает). Чиркает третьей, та загорается. Он ее тут же тушит и говорит: — О, а эта рабочая! (и засовывает обратно в коробок).

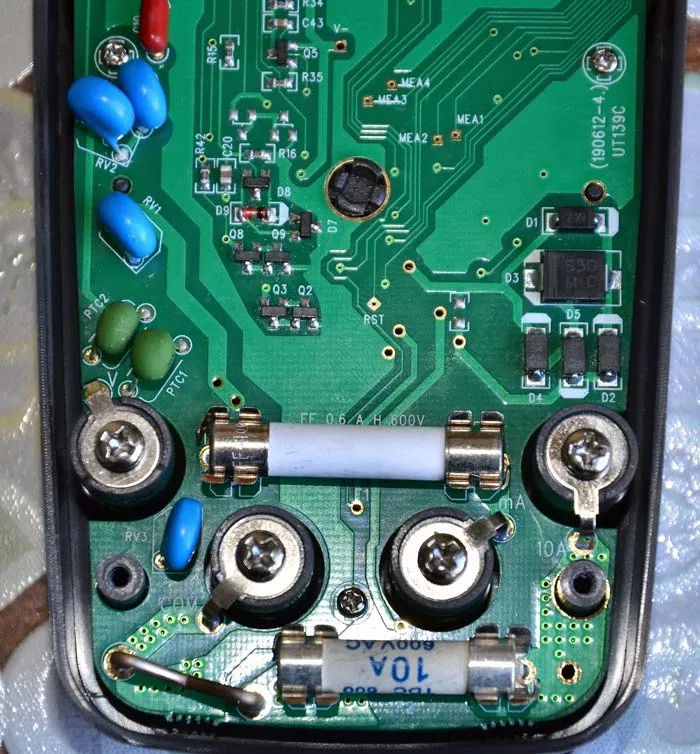

Да и мультиметр может выйти из строя при превышении тока на особо емких банках. Чаще всего сгорает встроенный предохранитель.

встроенный предохранитель в мультиметре

Для замера тока достаточно всего пары секунд. После чего убираете щупы и запоминаете показания на табло.

На новой исправной батарейке (1,5V) ток должен быть от 4 до 6А.

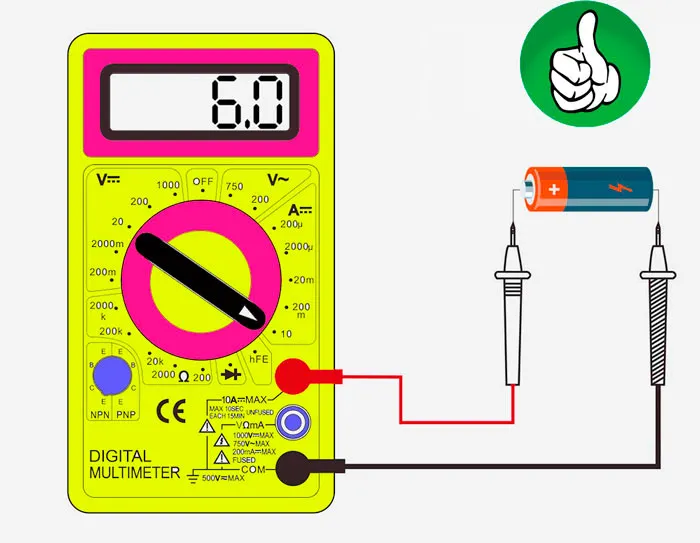

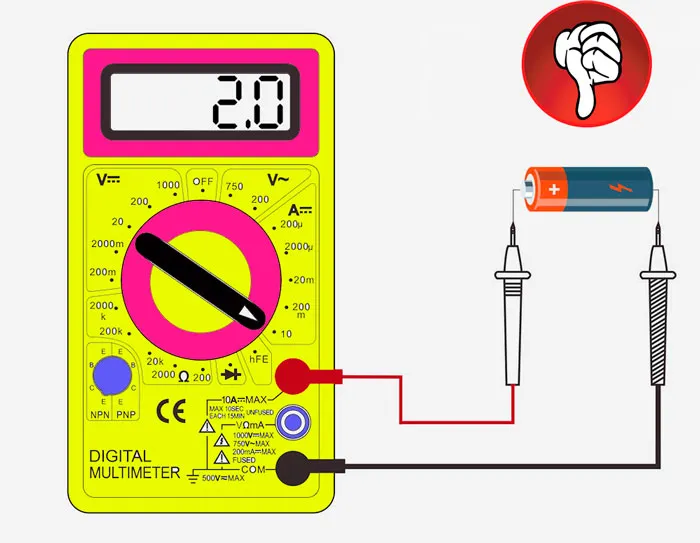

как проверить батарейку мультиметром по току на работоспособность

Показания от 0 до 3А говорят о том, что батарейка села.

проверка батарейки мультиметром по току на работоспособность и заряд

При значениях от 3 до 4А ее можно поставить в маломощные устройства.

проверка батарейки мультиметром по току на работоспособность и заряд

Ошибка!

Не вздумайте таким методом проверять мощные АКБ.

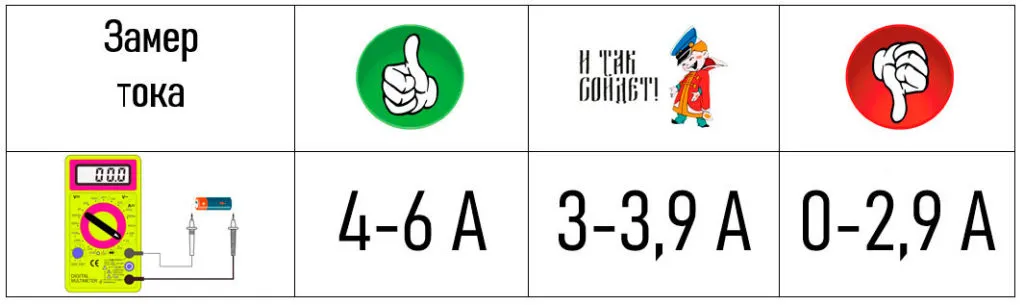

таблица проверки батарейки мультиметром по силе тока

Например, сборки для аккумуляторного инструмента, батареи эл.самокатов, велосипедов и уж тем более автомобильные АКБ.

111_dormult

Самым правильным способом является замер параметров под нагрузкой. Так называемый нагрузочный тест.

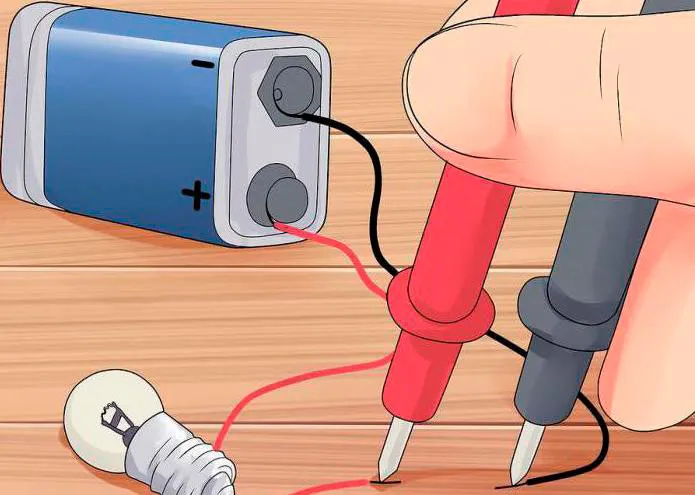

нагрузочный тест батарейки

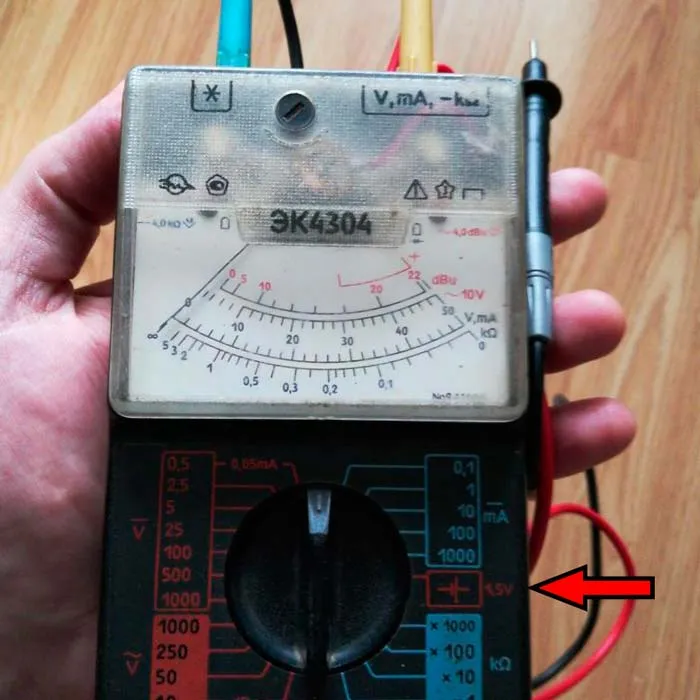

Раньше, когда еще не были распространены цифровые мультиметры, а использовались по большей части стрелочные (типа Э4304), у них у всех был специальный режим для проверки батареек 1,5В.

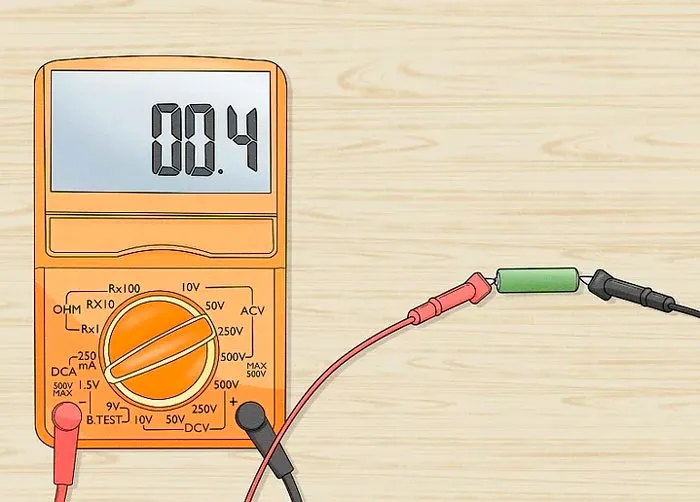

нагрузочный тест для проверки батареек на тестере стрелочном

Ориентироваться нужно было по самой верхней шкале. Если при замыкании щупов стрелка прибора отклонялась максимально вправо – батарейка считалась исправной (держала нагрузку без особого падения напряжения).

На современных устройствах редко, но все же можно встретить подобный режим. Вот например, моделька от ProSkit.

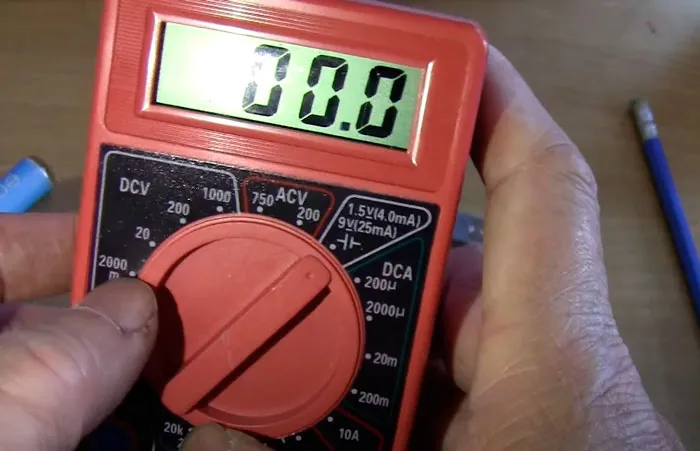

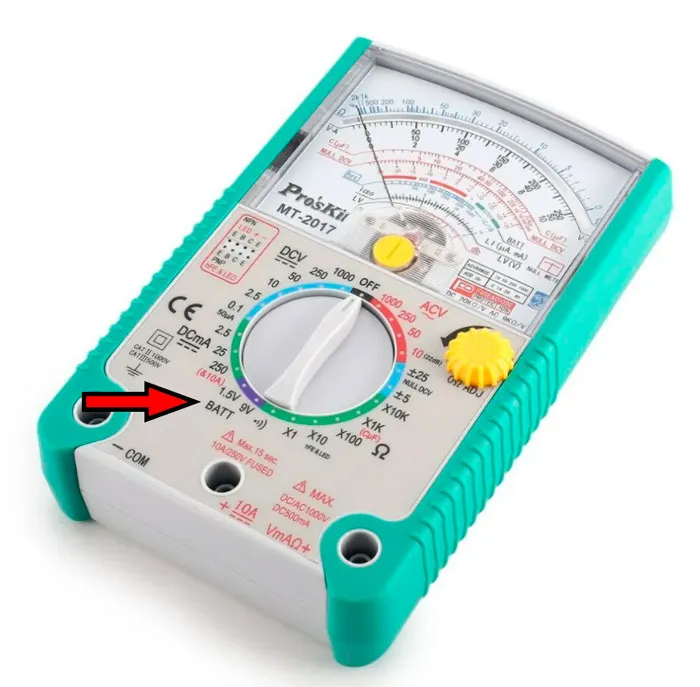

мультиметр ProSkit с нагрузочным тестом

На ней можно проверить как батарейки 1,5В, так и крону на 9В.

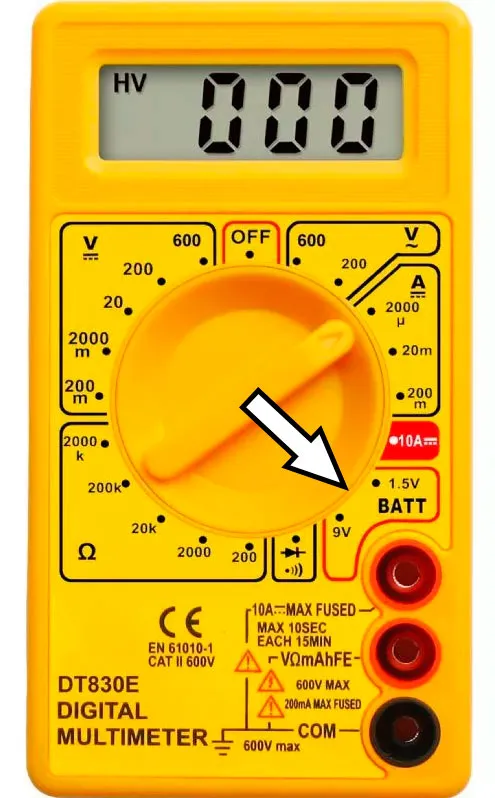

Есть такая функция и на некоторых электронных девайсах (тип DT830E).

проверка батареек мультиметром под нагрузкой

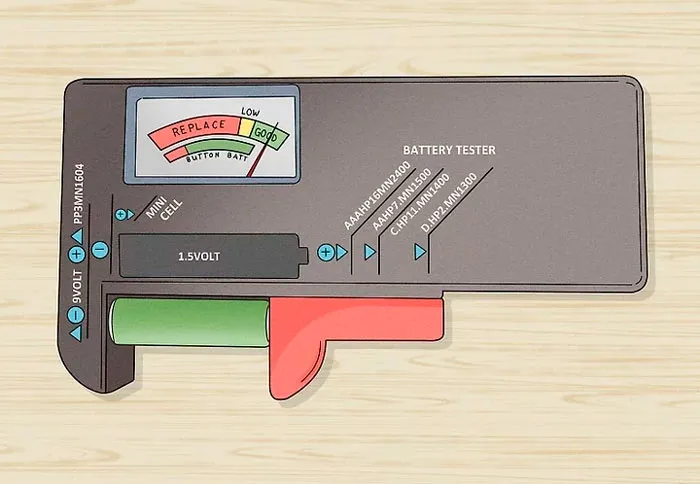

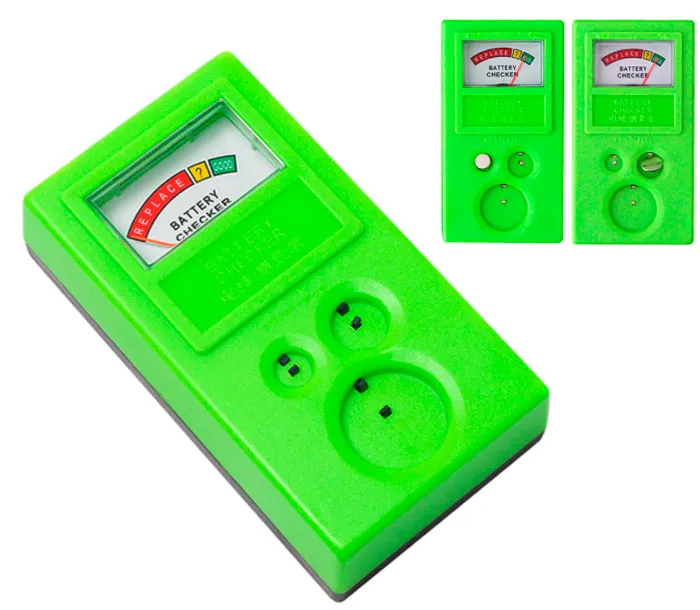

Также продаются специальные тестеры нагрузочники. Как для пальчиковых элементов, так и для плоских таблеток.

тестер нагрузочник для проверки батареек
тестер нагрузочник для проверки батареек

Хорошо заряженный элемент 1,5V на мультиметре с функцией нагрузочника будет давать ток в 4мА, а новая крона на 9V – 25мА.

сколько ампер будет у батарейки при проверке под нагрузкой
проверяем батарейку под нагрузкой тестером

Такой тестер работает только с щелочными элементами, на литий-ионных АКБ его использовать не получится.

Самой простой способ проверки любого типа батареек – вставить их в заведомо исправный прибор. Чаще всего фонарик.

У него хороший ток потребления и в случае неисправности элемента питания, все сразу станет ясно-понятно.

проверка батарейки фонариком

По силе свечения лампочки или светодиода определяется ПРИМЕРНАЯ степень заряда или разряда. Для точных измерений без мультиметра не обойтись.

секреты керосиновой лампы

Плоские батарейки таблетки CR2032 (3V) удобно проверять маленьким единичным светодиодом.

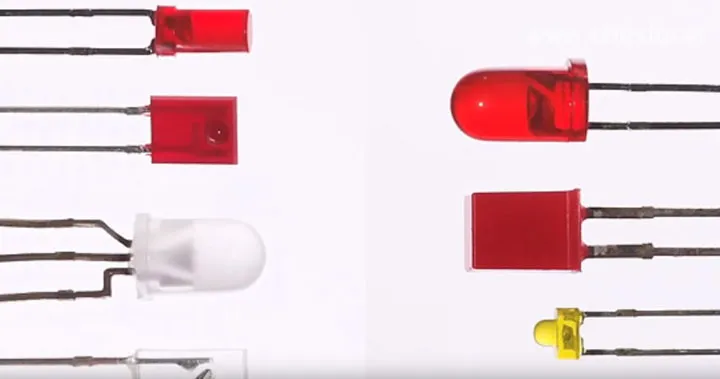

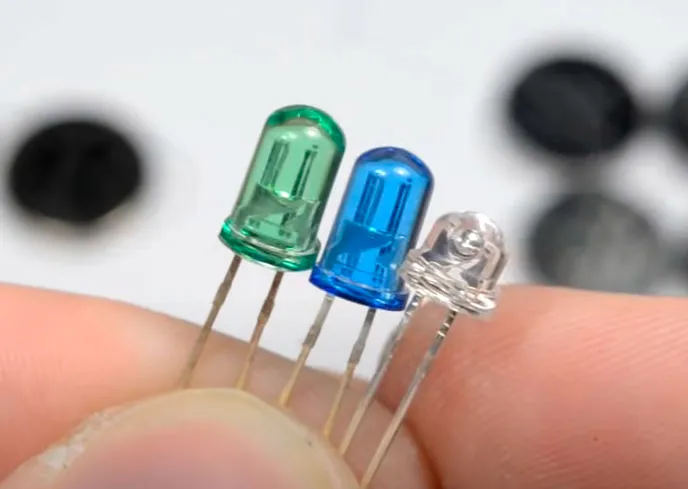

виды DIP индикаторных светодиодов по форме корпуса

Достать его можно практически из любой китайской игрушки, которая моргает, светится и переливается разными цветами. Например, из машинки или куклы.

светодиод из куклы

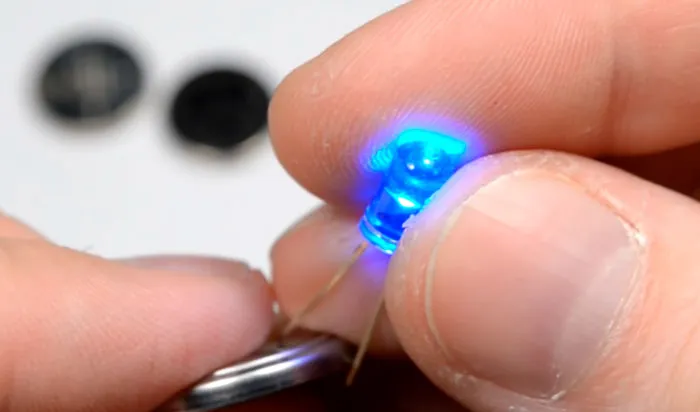

Находите на светодиоде плюсовую и минусовую ножку и касаетесь ими корпуса батарейки, вот таким образом.

проверка пролской батарейки светодиодом

Как найти на подобном светодиоде плюс и минус? Та ножка, где находится большая пластинка – это минус. Там, где маленькая – плюс.

светодиод где плюс и минус

Ошибка!

Обратите внимание, у красных светодиодов может быть наоборот!

Если перепутаете полярность, ничего конечно, не сгорит, просто светодиод не будет светится. Те батарейки, где свечение будет еле-еле, можете смело выбрасывать, даже если при замерах напряжения они показывали хорошие результаты.

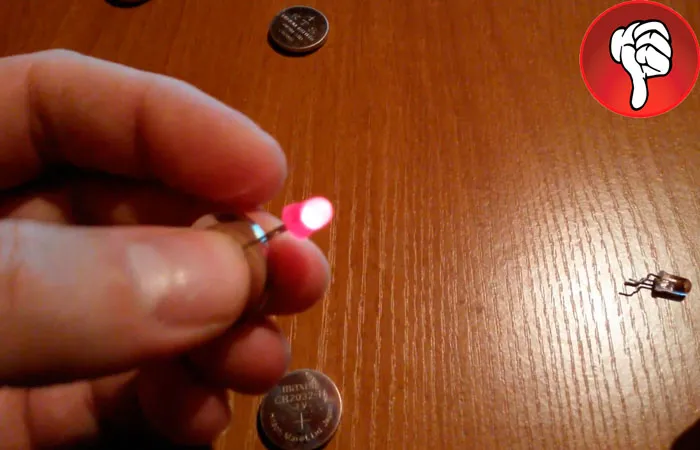

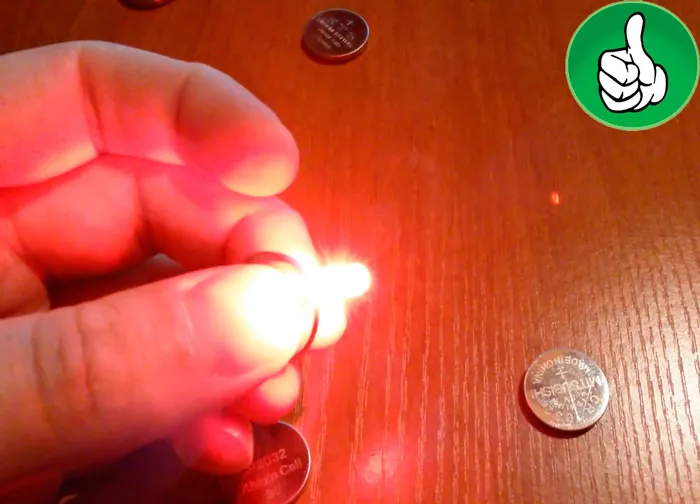

При этом красный светодиод очень критичен к току. И там, где зеленый, синий и другие загорятся, красный может и не работать!

как проверить плоскую батарейку таблетку светодиодом
как проверить плоскую батарейку таблетку светодиодом

Поэтому, когда горит красный, батарейка однозначно исправная.

А как отличить хорошую батарейку от разряженной, если под рукой в данный момент нет ни фонарика, ни тестера?

Элементарно. Просто ориентируйтесь насколько высоко будет отскакивать батарейка после ее падения на ровную твердую поверхность.

батарейки тест на прыгучесть

Новые заряженные банки после того, как вы их бросаете на твердое основание, практически не отскакивают вверх. А вот “севшие”, подпрыгивают как теннисные мячики (БУМ-БУМ-БУМ).

По высоте отскока можно попытаться определить, насколько она разряжена – наполовину или полностью.

как проверить батарейку на прыгучесть и отскок

За счет чего это происходит?

Ошибка!

Кто-то полагает, что при разряде у батарейки изменяется вес или смещается центр тяжести.

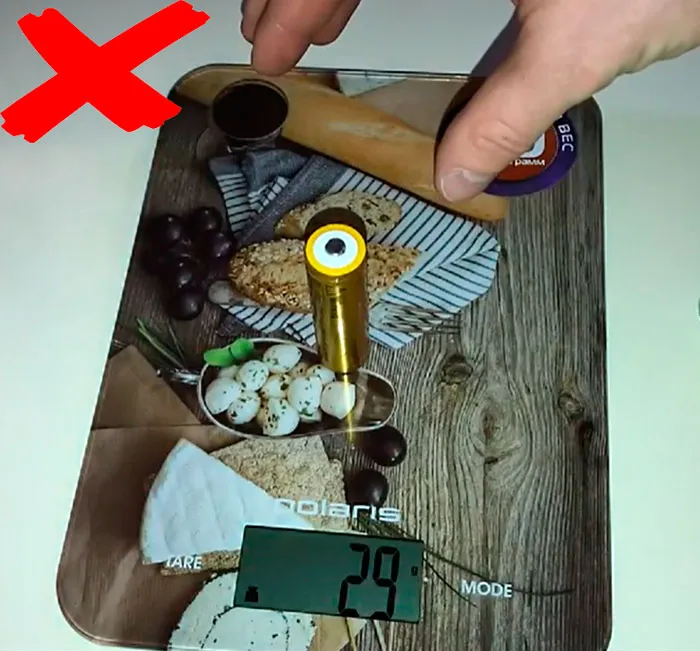

Это далеко не так. Да, по весу можно узнать о качестве новой банки.

При всех одинаковых параметрах более качественная будет весить немного больше.

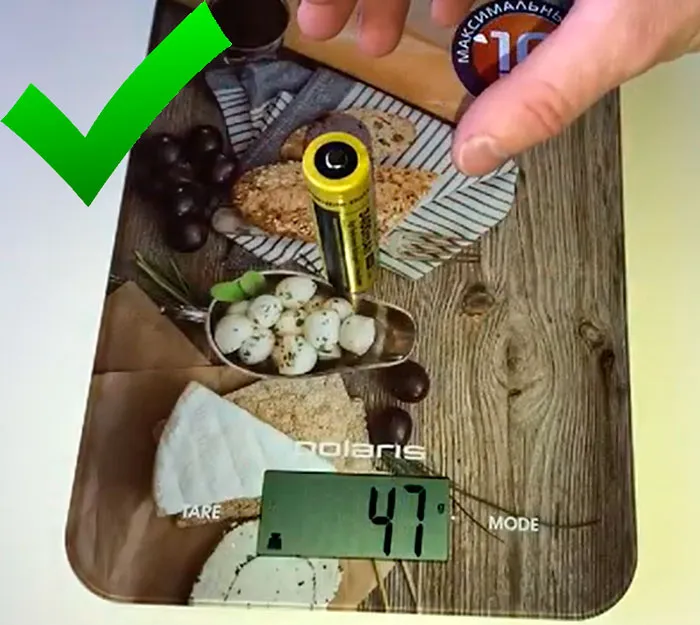

сколько весит хорошая батарейка 18650
сколько весит хорошая батарейка 18650

Но так можно ориентироваться только при покупке и выборе новых элементов питания.

Что касается подпрыгиваний, то научное объяснение здесь следующее.

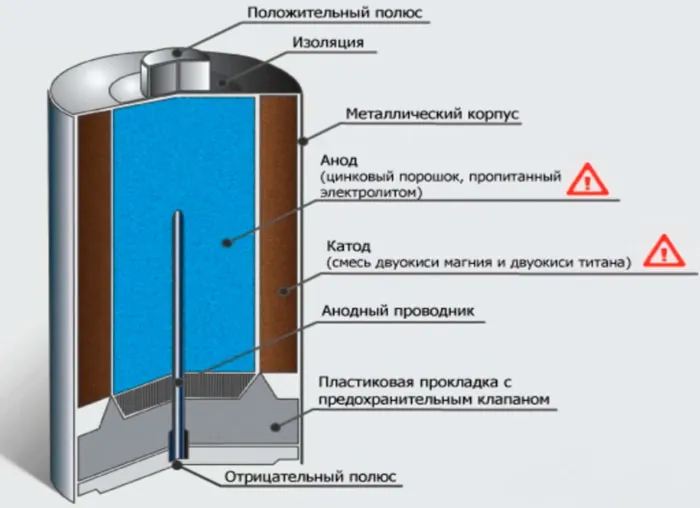

Щелочная батарейка имеет положительный анод (цинк) и отрицательный катод (диоксид марганца).

состав батарейки

Изначально внутри нового заряженного элемента находится гелеобразная масса. При сбрасывании батарейки с высоты она амортизирует весь удар и принимает его на себя.

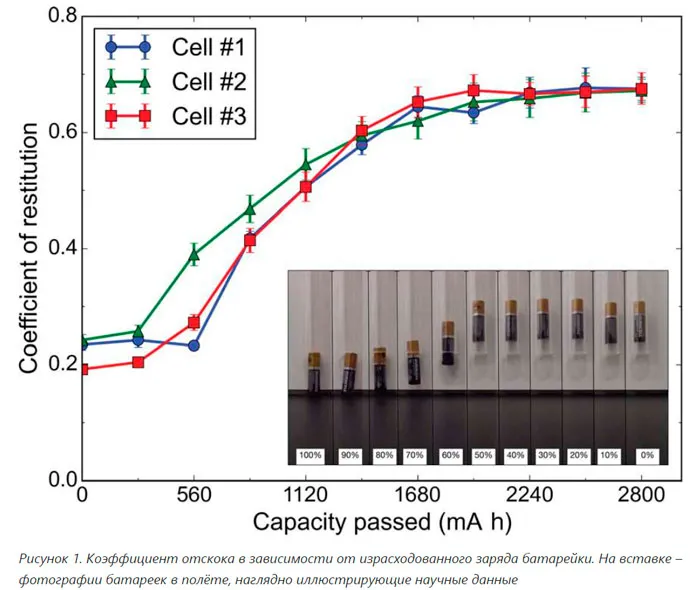

высота подпрыгивания старой и новой батарейки

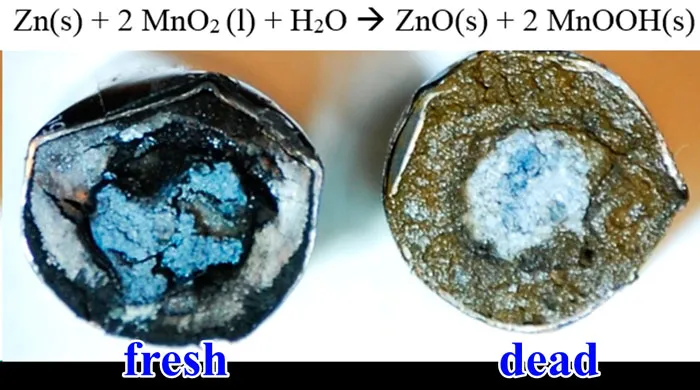

При постепенном разряде цинк превращается в оксид цинка (твердое вещество). Чем больше разряжена батарейка, тем больше в ней оксида цинка, который заполняет все внутреннее пространство банки.

разница новой и старой батарейки изнутри

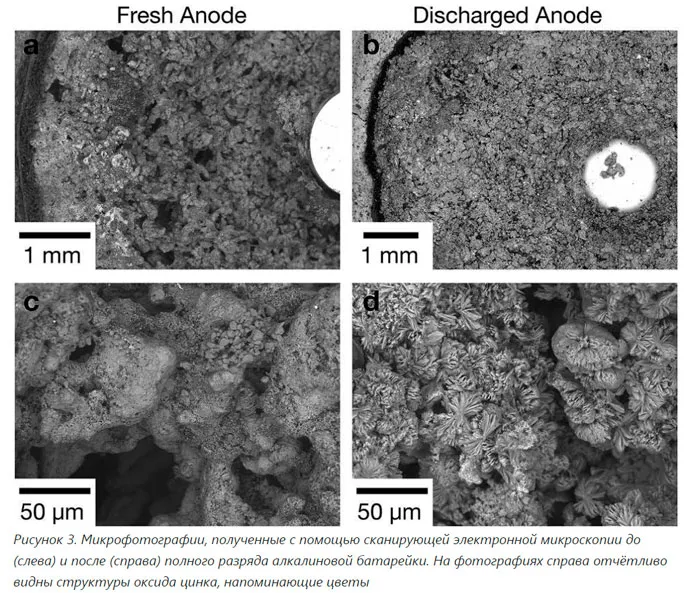

Между частичками оксида цинка возникают мостики, напоминающие множество пружинок.

что происходит внутри батарейки после разряда

Такой химический элемент (оксид цинка) даже специально добавляют в мячики для гольфа.

Данный тест хоть и самый простой, но ориентироваться на 100% по нему не стоит. По возможности обязательно перепроверяйте полученные результаты тестером.

Дело в том, что нередко прыгучесть зависит от формы “днища” батарейки. Если оно будет плоским и идеально ровным, то и прыгать такому элементу будет проблематичнее.

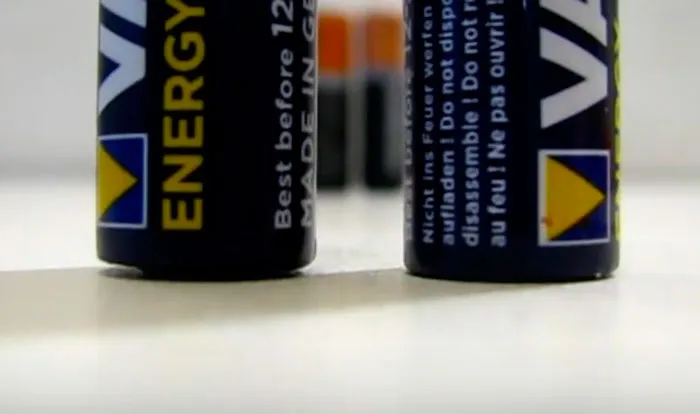

разница в пругчести в зависимости от формы батарейки

В случае выпуклого основания, повышается и прыгучесть.

Более того, подобный фокус применим не ко всем батарейка. Все зависит от их начинки.

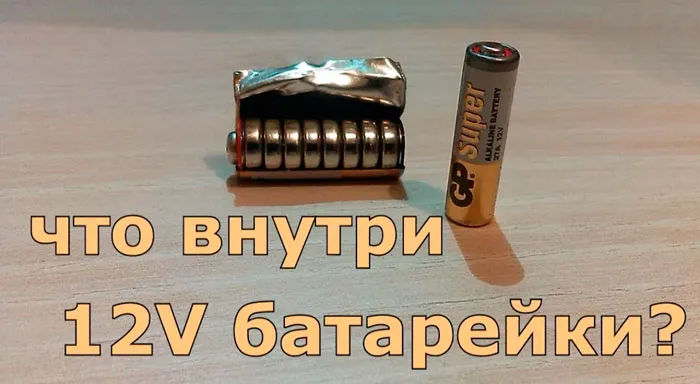

что внутри батарейки

Если там изначально набор из нескольких “таблеток”, а не гелеобразная масса, то и вести себя они будут совсем иначе.

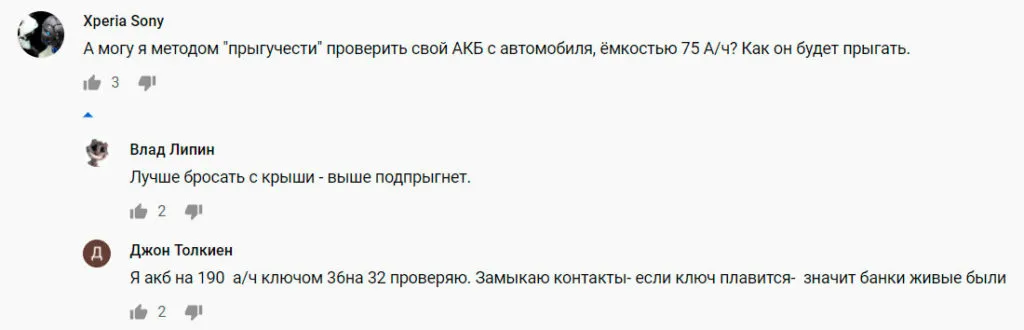

Плохо что нельзя проверить на прыгучесть аккумулятор от машины �� Хотя и здесь у автолюбителей есть свои оригинальные методы.
