Как сделать тёплый пол от отопления

Схем теплого пола немало – они бывают водяными, то есть с прокладкой труб для циркуляции жидкого теплоносителя, и электрическими, в которых используются различные схемы нагрева от электропитания. В связи с тем, что электроэнергию не назовешь дешевой, многие владельцы жилья обращают повышенное внимание именно на «водяную» схему. Мало того, у хозяев городских квартир возникает соблазн воспользоваться возможностями проложенного в доме центрального отопительного контура, поэтому в поисковиках интернета в топе запросов всегда встречается и такой: «как сделать тёплый пол от отопления».

К сожалению, множество статей на эту тему начинаются с того, что читателю рисуются самые радужные перспективы, например – «устройство такого теплого пола не представляет сложностей и вполне может быть выполнено своими силами». Так ли это? Практика показывает, что оборудование подобной системы потребует приложения немалых сил для преодоления самых различных проблем, как чисто технологического, так и административного характера.

Цель данной публикации – не столько пошаговая инструкция по самостоятельному оборудованию системы водяного «теплого пола» от отопления, сколько обзор всех сложных вопросов в воплощении данного проекта с вариантами возможного их разрешения. Оценив масштабность работы, характер предстоящих трудностей и собственные силы, вполне вероятно, некоторые владельцы квартир примут решение в пользу электрического «теплого пола», намного более простого в установке.

Сложности административного характера

Прежде всего, нужно остановиться на том, что оборудованию такого «тёплого пола» с подключением к центральному отоплению могут помешать административные барьеры.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Система центрального отопления рассчитывается с учетом мощности котельной, пропускной способности тепломагистралей, системой разводки труб в многоэтажных домах, количества и общей площади обогреваемых квартир и многих других факторов. Врезка дополнительных контуров отопления, тем более, имеющих немалую длину, обязательно скажется на общих параметрах работы системы. Хорошо, если мощность котельной и возможности разводки позволяют компенсировать тепловые потери, но это случается далеко не всегда. Таким образом, жильцы квартир, подключенных к одному стояку, могут почувствовать снижение температуры радиаторов отопления, что приведет к жалобам на работу коммунальщиков.

Поэтому установка   дополнительных контуров теплого пола требует обязательного согласования с организацией, осуществляющей теплоснабжения многоквартирного здания, и не факт, что она на это пойдет. Конечно, всегда находятся «умники», которые могут подключиться «по-пиратски», без уведомления специалистов ЖКХ, но рано или поздно это обнаруживается и заканчивается наложением немалых штрафных санкций.

Калькулятор расчета длины контура водяного теплого пола

Перейти к расчётам

Учимся экономить, узнайте, как не платить за электроэнергию лишнего.

Как правило, разрешение может быть дано, если квартира расположена в самом конце отопительного контура. Например, при схеме подачи тепла снизу вверх, не должно возникнуть особых проблем у владельцев квартир на самом высоком этаже – отбор дополнительной тепловой энергии никак не скажется на других жильцах дома. И наоборот, когда применяется верхняя подача тепла, такое преимущество будет у владельцев квартиры на первом этаже. Но и в том, и в другом случае теплоснабжающая организация, наверняка, потребует установки дополнительного прибора учета тепловой энергии, для индивидуального подсчета оплаты за ее расходование.

Скорее всего, потребуется установка прибора учета потребленной тепловой энергии

Управляющие или теплоснабжающие организации могут пойти навстречу и в том случае, если в системе квартирного отопления применяется не общий теплоноситель, а передача энергии осуществляется через специальное устройство – теплообменник. Контур «теплого пола» в этом случае становится в определенной степени автономным, но прибор учета, потребленного тепла тем не менее все равно будет обязателен.

Передача тепловой энергии от системы отопления может быть организована через теплообменник

Подобных проблем с разрешением на монтаж водяного «теплого пола» могут не иметь лишь владельцы квартир с автономной системой отопления, то есть отключившиеся от центрального сети и установившие свой газовый или электрический котел и замкнутый контур, не сообщающийся с внешним. При этом, конечно, имеется в виду то, что установка собственного теплогенератора (котла) и «автономизация» уже получили заранее соответствующее согласование. Но даже в этом случае предстоит столкнуться с немалыми сложностями, только теперь уже – технологического характера. Об этом речь пойдет ниже.

Возможные решения по укладке труб «теплого пола»

Если проблем согласовательного характера больше нет, то предстоит решить вопросы с системой прокладки труб контуров «теплого пола». Здесь придется столкнуться с массой нюансов – оценка возможности поднятия уровня пола и дополнительной нагрузки, приобретение качественных комплектующих, создание надежной термоизоляции, выбор схемы укладки и технологии покрытия пола поверх труб. Обо всемпо порядку.

Насколько поднимется поверхность пола?

Этот фактор следует учитывать заранее, еще до начала всех последующих работ. Сама система водяного «теплого пола» подразумевает надёжную термоизоляцию основания, чтобы дорогостоящая энергия не уходила впустую, просто на прогрев плит перекрытия между этажами.

Для квартир, расположенных над отапливаемыми помещениями считается достаточным слой в 30 мм стандартного утеплителя (например, экструдированного полистирола). В случае же, когда отопление подобное монтируется на первом этаже, под которым – холодное цокольное или подвальное помещение, или грунт, потребуется слой не менее 50 мм, а иногда и до 100 мм.

Монтаж «теплого пола» всегда приводит с существенному повышению высоты покрытия

Но и это еще не все. Следует добавить толщину стяжки, которая будет закрывать трубы и являться мощным аккумулятором тепловой энергии. То есть, необходимо добавить еще минимум 50 мм. Плюс к этому – толщина финишного покрытия пола. В сумме получится общее поднятие уровня поверхности. Базируясь на этом результате, можно оценить, реально ли это исполнить в условиях квартиры.

Есть возможность обойтись и без бетонной стяжки, снизив на этом высоту поднятия пола.

Металлическая теплообменная пластина

Для этого применяется система укладки труб в теплообменные металлические пластины, которые устанавливаются в деревянные готовые модули, реечные или лаговые конструкции, либо в термоизоляционные маты.

Один из вариантов размещения пластин — на реечных лагах

Теплоотдача при этом, безусловно, несколько снижается, но это неизбежная плата за экономию места.

В любом случае, определенного поднятия уровня поверхности не избежать. Если система «теплого пола» будет планироваться только в отдельных комнатах, то это приведет к образованию в квартире ступенек, что не совсем удобно в повседневной жизни – подобный фактор тоже нужно иметь в виду.

Термоизоляционные маты

Итак, как уже говорилось, укладка труб «теплого пола» потребует предварительной термоизоляции поверхности. Рулонного вспененного полиэтилена, даже с фольгированием, будет явно недостаточно (за редким исключением), и обычно в этих целях применяют специальные маты. Они бывают нескольких видов:

  • Плоские пенополистирольные маты толщиной от 30 до 50 мм с фольгированным покрытием и, в идеале, с ламинирующим слоем, на котором нанесена разметочная сетка, облегчающая укладку труб по разработанной схеме.
Плоские пенополистирольные маты с нанесенными линиями разметки

Для фиксации труб к таким матам применяются специальные хомуты – «гарпуны», или же, при заливке армированной стяжки, трубы крепятся к арматурной сетке с помощью полимерных хомутов-«галстуков». Кроме того, для удобства могут использоваться и специальные монтажные рейки.

Вариант крепления труб к плоским матам
  • Пенополистирольные профильные маты со специальными бобышками, расположение и высота которых позволяет надежно фиксировать трубы в заданном положении.

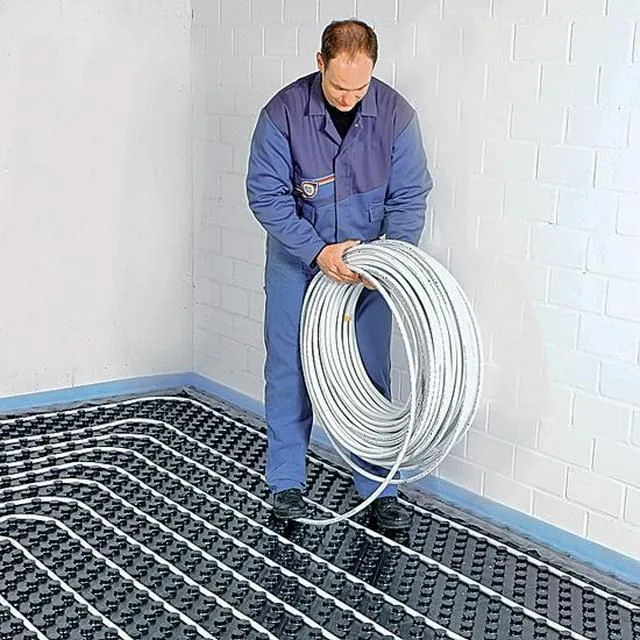

Ламинированные профильные маты очень удобны для укладки труб

Особо удобны подобные маты с ламинированным покрытием и системой замков для взаимного сопряжения – они создают единую поверхность, которой уже не потребуется дополнительная гидроизоляции.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Такие маты производятся из пенополистирола высокой плотности (более 40 кг/м³), что гарантирует выдерживание нагрузок и от залитой стяжки, и возникающих в процессе эксплуатации. Стандартные габариты одной такой профильной панели – 1,0 × 1,0 или же 0,6 × 0,8 м. Толщина варьируется (без учета высоты бобышек) в пределах 5 ÷ 50 мм, допустимый шаг укладки труб 50 мм и более (кратно 50).

Подобные маты дают и еще одно преимущество – их сложная рельефная структура, наряду с физическими особенностями пенополистирола, дают великолепный шупомоглощающий эффект.

Цены на маты для теплого водяного пола

Маты для теплого водяного пола

Какие трубы оптимальны для «теплого пола»

Трубы в системе «теплого пола» монтируются с прицелом на длительные период использования, в течение которого их регулярная ревизия будет попросту невозможна. Именно поэтому к выбору их следует отнестись с особой тщательностью.  Каким требованием они должны отвечать:

  • Недопустимы шовные трубы – они не дадут гарантии сохранности контура при повышении давления в нем.
  • По той же причине следует избегать каких бы то ни было стыков в контуре – это место уязвимо и для засоров, и для образования протечек.
  • Трубы должны обладать необходимым запасом прочности – на них лжет нагрузка и со стороны теплоносителя, и внешняя, от тяжести стяжки, покрытия пола и динамических нагрузок. Ориентироваться следует на показатель устойчивости к давлению не ниже 8 ÷ 10 бар.
  • Трубы должны иметь наивысшие показатели коррозиеустойчивости, сопротивляемости к образованию отложений накипи, химической инертности. «Бич» трубопроводов – кислородная диффузия, и оптимальным будет выбор материала со специальным защитным слоем от этого процесса.
  • Далеко не всем может понравиться шум протекающей по трубам воды. Значит, трубы должны обладать и соответствующим уровнем звукоизоляции.
  • Диаметр обычно используются трубы 16 или 20 мм. Занижение приведет к резкому повышению гидравлического сопротивления и снижению теплоотдачи, а чрезмерно толстые трубы существенно поднимут толщину стяжки и приведут к значительным теплопотерям в общей системе отопления.
  • Трубы следует приобретать одним цельным отрезком для контура, длина которого, при диаметре 16 мм не должна быть больше 60 80 метров. Если превысить это значение, в контуре может появиться эффект «закрытой петли», когда давление, создаваемое циркуляционным насосом, не сможет справиться с внутренним гидравлическим сопротивлением. Если такой длины не хватает для покрытия всей площади комнаты, придется организовывать два или больше отдельных контуров от одного коллектора.

Какие трубы предпочтительней для «теплого пола»:

  • От использования полипропиленовых или стальных труб отказаться следует сразу же – их невозможно уложить без дополнительных соединительных элементов.
    Контур теплого пола из медной трубы
  • Хорошие показатели и по теплоотдаче, и по гибкости у медных труб. Единственный их минус – такой материал имеет очень высокую цену.
Металлопластиковые трубы с соединительными фитингами
  • Металлопластиковые трубы отлично подходят для системы «теплого пола», но с небольшими оговорками. Применяться должен по-настоящему качественный материал, так как нередки случаи разрыва тела трубы от избыточного давления. Проблема, по сути, заключается вовсе не в ненадежности самой конструкции, а в том, что рынок стройматериалов перенасыщен низкокачественными подделками, не выдерживающими никакой критики. В погоне за низкой ценой здесь несложно попасть в весьма неприятную ситуацию — то, что легко устраняется, например, на водопроводе, может иметь катастрофические последствия при расположении некачественной трубы в толще пола.

Еще одно замечание – алюминиевый слой, в целом хотя и устойчив к коррозии, но все же со временем под воздействием кислорода постепенно теряет свои качества, становясь хрупким. Это существенно снижает срок эксплуатации таких труб. Поэтому при выборе материала лучше всего остановиться на его разновидности со специальным кислородным барьером.

РЕ-Ха труба из сшитого полиэтилена
  • Лидирующие позиции в этой сфере с недавних пор стали удерживать трубы из сшитого полиэтилена. Процесс специальной обработки полимера – «сшивка» создает дополнительные трехмерные межмолекулярные связи, что на выходе дает отличные показатели прочности и гибкости трубы. Оптимальными являются трубы с маркировкой РЕ-Xа, у которых степень «сшивки» достигает 80 90%. Еще лучше, если в структуру трубы включен слой «ЕVON» он практически полностью блокирует возможность кислородной диффузии.

Помимо этого, некоторые производители усиливают РЕ-Ха трубы еще и слоем сваренного внахлёст алюминия, и подобные изделия становятся идеальными для их использования в системах отопления – они выдерживают самые критические нагрузки.

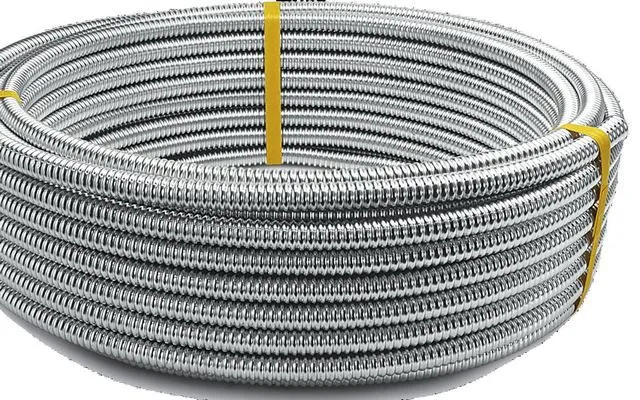

Удобные, но очень дорогие гофрированные трубы из нержавейки
  • Конкуренцию полимерным трубам в последнее время стали составлять нержавеющие гофрированные. Они обладают отличной гибкостью, а внешний и внутренний слой полиэтиленового покрытия делает их практически абсолютно непроницаемыми.

Такие трубы выпускаются в бухтах до 50 метров, но имеют настолько надежную фитинговую систему, что их разрешено наращивать даже с закрытием соединений бетонной стяжкой.

 Видео: советы по выбору труб для теплого пола

Какой «рисунок» укладки выбрать

При составлении схем укладки обычно применяют один из двух основных способов с возможными вариациями – «улитку» или «змейку».

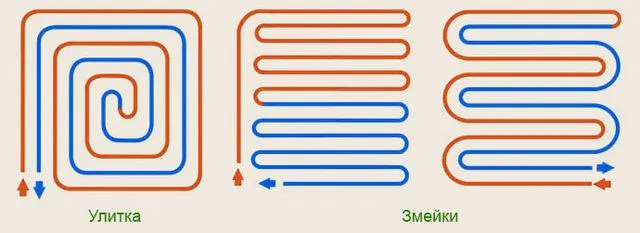

Базовые схемы укладки труб

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Схемы «улитки» или двойной «змейки», показанной на правом рисунке, немного сложнее в укладывании, но зато они обеспечивают более равномерный прогрев поверхности пола, так как подающая и возвратная труба расположены параллельно друг — другу.

Шаг укладки труб может быть различным – все зависит от того, насколько утеплено само помещение и ожидаемого от подобной системы отопления эффекта.  Обычно считается нормой расположение витков на расстоянии 100 мм. Можно создать области повышенного нагрева, сократив этот шаг, или, напротив, в тех местах, где не требуется особый подогрев, значительно увеличить расстояние.

Ошибки при укладке теплого пола

Как бы то ни было, все концы контуров сводятся к одной точке – к месту установки распределительного коллектора, о котором речь пойдет ниже.

Особенности подключения контуров «теплого пола» к существующей системе отопления

Глубоко ошибается тот хозяин квартиры, который считает, что контуры «теплого пола» достаточно просто врезать в стояки отопления дома – подающий и «обратку».  Такой подход просто невозможен исходя из целого ряда соображений:

  • Вода в узких и длинных контурах никогда не начнет самостоятельной циркуляции – она выберет путь наименьшего гидравлического сопротивления. Таким образом, становится обязательным элементом циркуляционный насос
  • Для того, чтобы обеспечивалось перемещение теплоносителя с эффективной теплоотдачей необходимо устройство выравнивания давления в системе, которое исключит застой или, наоборот, появление эффекта гидроударов.
  • Обязательно нужна система отвода скапливающегося в системе воздуха.
  • Теплоноситель в центральной системе далеко не всегда отличается чистотой, и чтобы предупредить засорение контуров «теплого пола», необходима установка фильтров-«грязевиков».
  • Одна из основных причин – необходимость обязательного снижения температуры теплоносителя. Вода в трубах центрального отопления может быть нагрета до весьма высоких пределов, достигающих порой даже 80 градусов, что абсолютно неприменимо для системы «теплого пола». Перегрев поверхности самым негативным образом скажется на целостности стяжки и термоизоляционного слоя и на состоянии финишного покрытия пола. Кроме того, слишком высокая температура поверхности создаст абсолютно не комфортную обстановку в квартире. Практика показывает, что оптимальным значением нагрева теплоносителя для теплого пола является температура в 35 40°, и превышать ее не рекомендуется. Значит, необходим специальный смесительный узел, который будет микшировать воду из подачи и обратки для достижения нужного уровня ее нагрева.
Процесс смешивания горячего и охлажденного теплоносителя в трехходовом кране
  • Безусловно, все это требует установки приборов визуального контроля и регулировки параметров, ручной или автоматической.
  • И, наконец, ни одна теплоснабжающая организация не даст разрешение ни на какое подключение, если не будут соблюдены все правила безопасности функционирования системы, ее экономичности с точки зрения расходования тепловой энергии, если она хоть в какой-то мере будет препятствовать нормальному режиму работы центрального отопления всего здания.

Самодеятельность в таких вопросах не приветствуется – существует несколько основных схем подключения, которые разработаны на основе тщательно проведенных теплотехнических и гидравлических расчетах.

Например, при подключении коллекторов «теплого пола» на конечном участке стояка (первый или последний этаж, о чем говорилось ранее), обычно применяется схема, приведенная на рисунке. В ней предусмотрены:

Такая схема вполне применима на конечном участке стояка отопления многоэтажного дома
  • Впускной вентиль с обязательным фильтром – «грязевиком» (1).
  • Вентиль на обратной трубе контура с обратным клапаном (2).
  • Трёхходовой кран – смеситель (3) с ручным или сервоприводным регулированием.
Трехходовые краны с ручным регулированием

Если управление осуществляется в автоматическом режиме, то он связан с термодатчиком – управляющий сигнал показан на схеме зеленой пунктирной линией.

Регулировка может проходить и в автоматическом режиме с использованием сервопривода
  • Циркуляционный насос (4) с производительностью, соответствующей общей длине подключённых к коллекторам контуров.
  • Для выравнивания необходимой разницы давления в подающей и обратной трубе устанавливается перепускной клапан (5).
  • На «гребенках» обоих коллекторов обязательно должны быть воздухоотводчики (6) и спускные краны (7), чтобы сливать теплоноситель для производства профилактических или ремонтных работ.

В случае когда система теплого пола врезается непосредственно в трубы подачи теплоносителя (получено разрешение на это, либо в условиях автономной домашней сети отопления) схемы должны быть несколько иными:

Рекомендуемые схемы подключения «теплого пола» к стоякам отопления
  • На схеме «а» показано подключение с использованием двухходового крана (2), связанного с термостатом. Кран регулирует только общее поступление воды, без микширования, увеличивая или умершая напор и, следовательно, скорость теплообмена. Общая регулировка осуществляется балансировочными вентилями (3 и 4). Выравнивание давления осуществляется перепускным клапаном (8).
  • Схема «б» схода с первой, и отличается только наличием прямого байпаса (перемычки) между коллекторами (8) с клапаном, рассчитанным на срабатывании при превышении в подающей трубе допустимого давления.
  • На рисунке «в» представлен узел подключения труб с установленным на обратке трехходовым краном (11), перенаправляющим поток охлажденной жидкости на линию подачи. Эта схема одна из наиболее простых, но в то же время – достаточно надежных.
  • Схожая с ней, но более совершенная и легкая в регулировке – схема «г». Здесь на трубе подачи ставиться трехходовой смеситель (9), обеспечивающий непосредственное перемешивание горячей и охлаждённой воды перед входом в циркуляционный насос (1).
  • Самой совершенной считается схема «д» с четырехходовым клапанным смесителем, с ручной регулировкой, или же оснащенным сервоприводом, связанным с блоком термостата.
Четырехходовой кран-смеситель

Такая развода дает самые точные показатели регулировок, как по температуре теплоносителя, так и по требуемому давлению жидкости в контурах «теплого пола».

  • И, наконец, на рисунке «е» показана уже упоминавшейся ранее схема подключения «теплого пола» к системе центрального отопления через теплообменник (14). Характерная особенность – обязательное наличие собственной группы безопасности (12), включающей собственный контрольный манометр, клапан избыточного давления и воздухоотводчик, а также установка расширительного бака мембранного принципа действия (13), который будет компенсировать неизбежные перепады давления.
Блок подключения отопления через теплообменник

Для обеспечения необходимой подпитки теплоносителя может устанавливаться перемычка (15) с фильтром-грязевиком, запорным вентилем и обратным клапаном.

Если к коллекторам параллельно подключается несколько контуров «теплого пола», возникает еще одна проблема – неравномерность потока теплоносителя в них. Иногда это даже заканчивается гидростатическим «запиранием» жидкость вообще прекращает перемещение по одному из них, выбирая себе путь с наименьшим сопротивлением. С этим, конечно, можно бороться, соблюдая четко выверенную одинаковую длину всех контуров, но на практике осуществить это чрезвычайно сложно. Выход один – на гребенках коллектора устанавливаются регулировочные вентили на каждый контур позволяющие выполнить балансировку общего потока, чтобы он распределялся равномерно.

Запорные и регулировочные краны на «гребенках» коллекторов

Кроме того, подобная запорная арматура дает возможность отключать некоторые зоны обогрева в случае ненадобности или же при возникновении нештатных ситуаций – для профилактических работ или проведения ремонта.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Можно ли собрать подобную систему разводки, микширования и точной регулировки самостоятельно? Возможно, если владелец квартиры обладает нужными познаниями в этой сфере, у него может получиться, но чаще всего будет необходима помощь квалифицированного специалиста – пусконаладочные работы на таких взаимозависимых контурах потребует профессионального подхода.

Готовый коллекторно-смесительный узел

Но чтобы максимально облегчить процесс монтажа «теплого пола» от отопления, производители оборудования предлагают готовые комплексные решения – смесительно-коллекторные узлы различной конструкции с уже собранными элементами, включая и циркуляционный насос, и систему смесителей и кранов, и контрольно-измерительные приборы, и блоки автоматического или ручного управления. Таким образом, владельцам квартиры остается, проконсультировавшись со специалистами, выбрать наиболее приемлемый вариант, в максимальной степени подходящий к конкретным условиям установки и устраивающий по своей стоимости. Выбор достаточно велик – подобные узлы производятся как для небольших помещений, так и способные оптимально распределить потоки теплоносителя на значительных площадях.

Так работает коллекторно-смесительный узел с четырехходовым краном

Как правило, для подобных смесительных узлов предусматривается коллекторный шкаф, который можно полностью спрятать в вырубленной в стене нише. Место выбирается из соображений максимального упрощения разводки системы труб «теплого пола», доступа к стоякам подачи и обратки центральной отопительной системы. При небольших площадях обогрева и незначительных размерах самого узла, его иногда располагают и непосредственно на внешней стене.

Процесс укладки и подключения труб, запуск системы «теплого пола»

Укладка контуров труб «теплого пола» обычно производится в следующей последовательности:

  • Производится ревизия состояния основания пола. При необходимости устраняются ее дефекты – заделываются ремонтным раствором впадины и трещины, срубаются до ровной поверхности выступающие места. После уборки мусора и обеспыливания необходимо пройтись грунтовкой глубокого проникновения – она поднимет прочность основы, создаст дополнительный гидроизоляционный барьер.
  • Застилается слой гидроизоляционной пленки толщиной не менее 200 мкм. Она должна находить на поверхность стен на 150 ÷ 200 мм. Соседние полосы укладываются внахлест с перекрытием на 150 мм, образовавшиеся швы проклеиваются стойким строительным скотчем.
  • По всему периметру стены крепится демпферная лента, которая будет компенсировать термические расширения будущей стяжки, закрывающей трубы контуров отопления. Высота подъема ленты на стены должна соответствовать планируемой толщине стяжки плюс еще 20 ÷ 30 мм.
  • Укладываются термоизоляционные маты. Места их стыков также желательно проклеить водостойким скотчем. Если пенополистирол на снабжен отражающим фольговым слоем, что необходимо настелить еще и тонкий фольгированную подложку из вспененного полиэтилена.
  • Согласно заранее разработанной схеме производится раскладка труб. Начинают раскладку от коллекторного шкафа, и здесь же должна она закончиться. Чтобы обеспечить подключение трубы к коллектору, обязательно оставляется необходимый запас.
  • Если применяются профильные маты, то трубы фиксируются между бобышками. При ровных панелях утеплителя используются пластиковые фиксаторы и монтажные планки. Как вариант – трубы могут быть подвязаны к арматурной сетке. Подобные действия лучше всего проводить с помощником, который по мере разматывания бухты и раскладки будет сразу же фиксировать трубу в нужном месте.

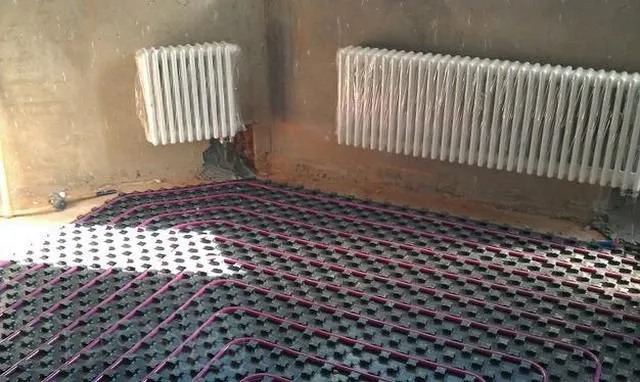

Укладка контура «теплого пола»
  • Оба вывода каждого контура герметично соединяются с соответствующим коллектором в распределительном шкафу.
Все контуры подводятся к распределительному шкафу

Видео: рекомендации по правильной укладке контуров «теплого пола»

  • Следующим шагом идет проверка герметичности системы. Для этого проводится ее опрессовка – все контуры и элементы смесительного шкафа заполняются водой под рабочим давлением. Если есть возможность использовать компрессионное оборудование, то давление следует даже повысить в полтора — два раза. Заполненная система должна простоять в таком положении не менее суток, в течение которых проводится контроль за показаниями манометров и визуальный – за состоянием труб и всех фитинговых или резьбовых соединений. В случае выявления утечки или падения давления производятся необходимые ремонтные мероприятия и процесс опрессовки повторяется. Только при стабильном положительном результате можно переходить к закрытию контуров «теплого пола» стяжкой.

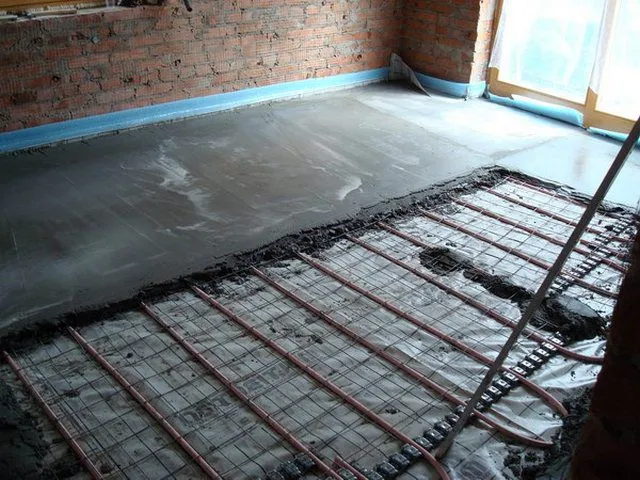

Закрытие «теплого пола » стяжкой
  • Стяжка выполняется обычным порядком – с армированием, выставлением системы маячков. Используют бетонный раствор марочной прочности не ниже М200 с мелкофракционным песком. Весьма желательна добавка пластифицирующего состава, который облегчит укладку раствора в сложных местах (около труб и на выступах монтажных планок или рельефных матов), поможет избежать образования воздушных пустот — они способны не только снизить прочность покрытия, но и ухудшить теплотехнические характеристики создаваемой системы отопления.

Толщина стяжки должна быть не менее 50 мм. Слишком толстый слой нарушить тепловой баланс и станет излишней нагрузкой и на трубы, и на потолочное перекрытие. Недостаточная же толщина стяжки не обеспечит сохранность контуров от динамических нагрузок, и не позволит ей справиться с ролью аккумулятора тепла.

Перед заливкой бетона трубы необходимо заполнить теплоносителем, чтобы не допустить деформации их стенок при возрастании весовой нагрузки.

До полного высыхания стяжки (3 4 недели, в зависимости от вида применяемого раствора) запрещено повышать температуру теплоносителя в системе – набор стяжкой прочности должен проходить в стабильном температурном режиме.

Полностью высохшая бетонная поверхность станет основой для укладки любого типа финишного напольного покрытия.

Видео: вариант стяжки поверх труб «теплого пола»

В случае если применение «бетонной» технологии невозможно (из-за слишком большого понятия уровня пола либо по причине недопустимости большой нагрузки на потолочное перекрытие), «теплый пол» рекомендуют укладывать в деревянные модули с использованием теплообменных пластин, о которых уже упоминалось выше.

Укладка труб «теплого пола» в деревянные модули

Подобные пластины можно применить и по профильным матам, если подобрать их в полном соответствии с диаметром труб и расстоянием между бобышками.

Можно осуществить подобную укладку и по профильным матам …

Как вариант, даже в обычных матах их экструдированного пенополистирола можно вырезать пазы для установки теплообменных пластин с последующей укладкой в них труб.

… или даже непосредственно по панелям ЭППС

По такой поверхности, после опрессовки, можно сразу укладывать финишное покрытие пола. Если планируется настил ламината, то необходимо будет только подложка из вспененного полиэтилена. В случае, когда на пол будет настилаться линолеум либо укладываться плитка, по металлическим пластинам вначале простилается слой фанеры (ОСП, ГВЛ), а уже затем осуществляется монтаж финишного покрытия.

И, наконец, особенности пуска системы «теплого пола» от отопления. Ни в коем случае нельзя сразу запускать его на полную мощность. Ввод в эксплуатацию должен проводиться ступенчато, с плавным поднятием температуры теплоносителя до расчетной. Рекомендуют этот процесс растянуть на 3 4 дня.

Какой вывод из всего изложенного? Можно ли назвать процесс создания теплого пола от существующей системы отопления простым, за который можно браться любому? Наверное, нет. Следует скрупулезно взвесит свои желания и возможности, продумать все этапы получения разрешения на установку и практического воплощения проекта, и, скорее всего, придется прийти к мнению, что без помощи квалифицированных специалистов в данном вопросе не обойтись.
