В статье «Монтаж циркуляционного насоса: советы по правильной установке в систему отопления своими руками» вы найдете подробную информацию о месте установки циркуляционного насоса в системе отопления. Авторы расскажут о том, как правильно установить насос, чтобы обеспечить эффективное и экономичное функционирование системы. Также вы узнаете о важности правильной установки насоса и получите полезные советы по монтажу.

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где теплоноситель циркулировал по трубам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в сетях централизованного теплоснабжения. Когда появились компактные циркуляционные насосы для отопления, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

  1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
  2. Соответственно, процесс обогрева дома существенно ускорился.
  3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
  4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
  5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
  6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

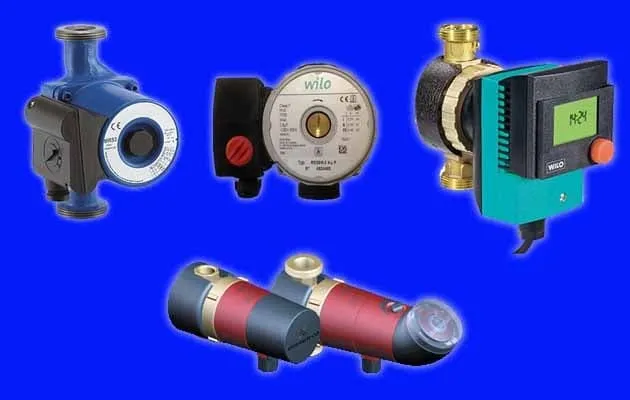

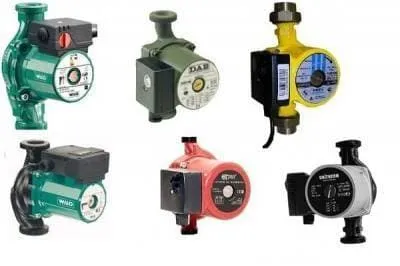

Бытовые аппараты разных типов и брендов

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

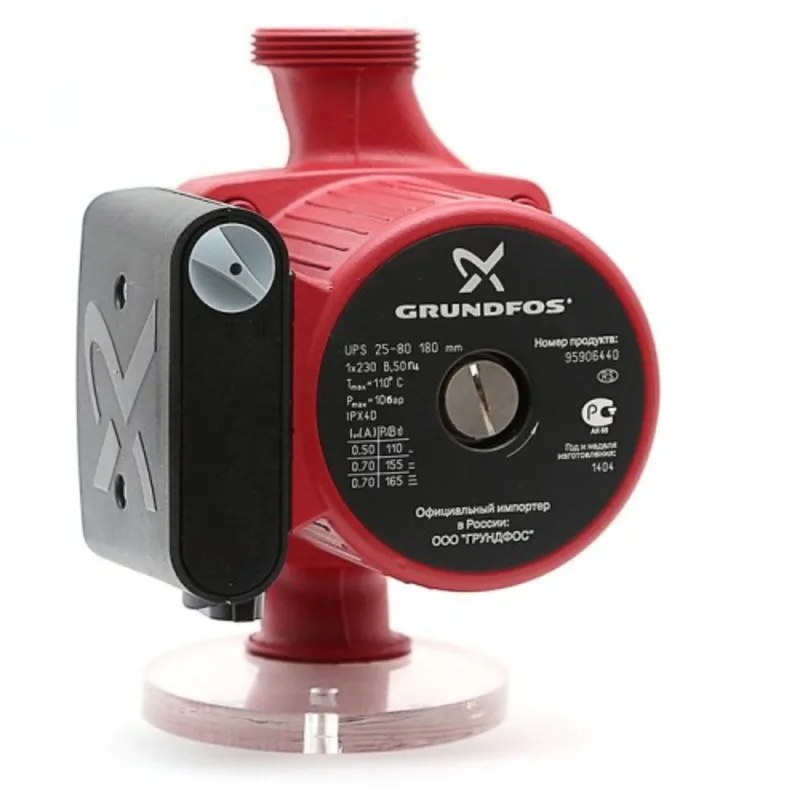

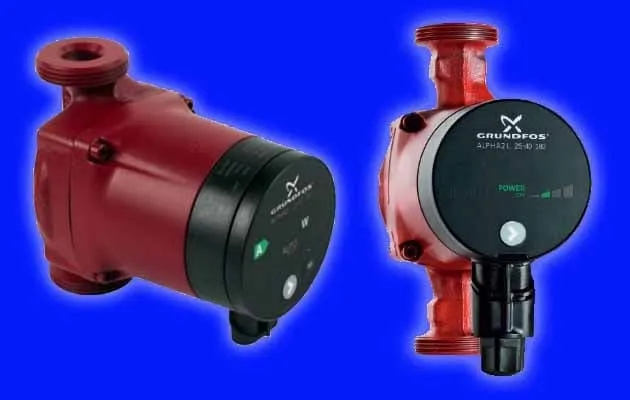

Насосы для отопления фирмы Грундфос
Циркуляционные агрегаты нового поколения от Grundfos – модели Alpfa2 и Alpfa2L

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

  • температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
  • плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
  • статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

  1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
  2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
  3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

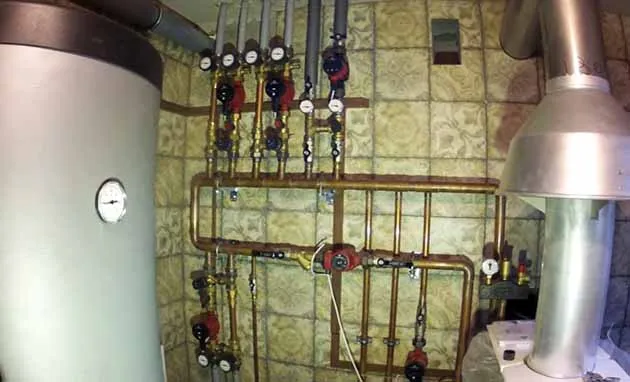

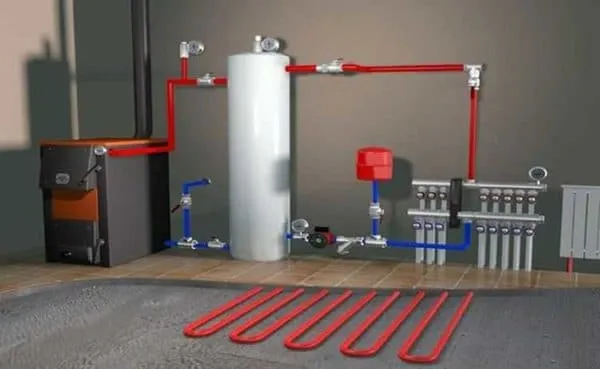

Схема котельной в частном доме с буферной емкостью
Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Есть удобный доступ ко всему оборудованию, в том числе – насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

  1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
  2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
  3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
  4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Принцип работы насосов

Циркуляционные устройства работают на электричестве. Существует два подхода системы, что ведёт к их разделению на устройство «сухого» и «мокрого» типа. Принцип работы сухой цепи заключается в том, что привод является полностью изолированным от каждого насоса и турбины, а вращение передаётся через вал. Как правило, такие устройства довольно массивные.

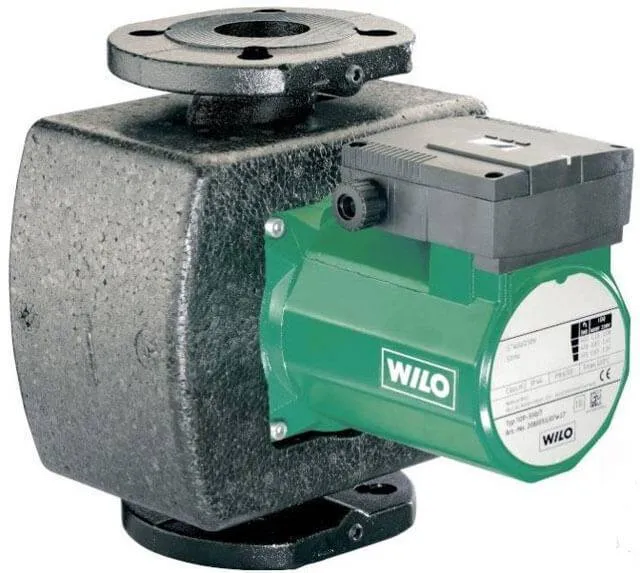

Сухие насосы для циркуляции воды в системе отопления — это мощные и эффективные устройства, обеспечивающие очень высокую скорость потока и высокое давление в системе. Без них трудно управлять отоплением. В квартире или частном доме устанавливать их необходимо. Однако, есть некоторые недостатки:

  1. Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
  2. Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Наконец, система является очень дорогостоящим выбором, лучшим вариантом будет покупка насоса с «мокрым ротором». Вертикальный насос с «мокрым ротором» также бывает различных типов.

Разбор технологии установки

Сам процесс установки происходит быстро, так для крепления корпуса необходимо закрепить две накидные гайки. Это очень удобно для дальнейшего техобслуживания и ремонтных работ. Но перед монтажом необходимо правильно выбрать место установки, иначе насос либо будет работать с перебоями, либо в скором времени выйдет из строя.

Схемы врезки насоса в сеть

Выбирая одну из схем, необходимо учесть тип отопительной системы, модель котла и удобство обслуживания.

Вариант 1. Это наиболее распространенное решение: насос монтируют на «обратке», по которой остывший теплоноситель возвращается в котел. Теплая вода не так агрессивно воздействует на детали прибора, поэтому он служит дольше.

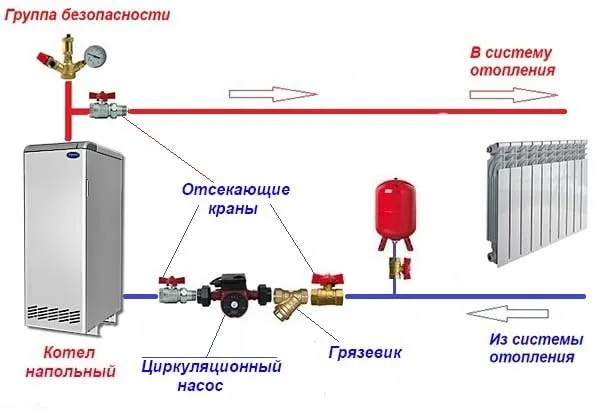

Монтаж насоса на обратке
Удачное место для монтажа – между мембранным баком и отопительным котлом. Эта схема универсальна, она одинаково хороша для открытой и закрытой системы, а также для подключения приборов коллекторным способом (+)

Вариант 2. Это решение актуально, если возможности установить насос на «обратке» по каким-то причинам нет. Тогда его фиксируют в начале контура, на подаче, но не возле котла, а после группы безопасности.

Современные аппараты легко выдерживают высокую температуру, однако до сих пор встречаются специалисты, отвергающие подобную схему.

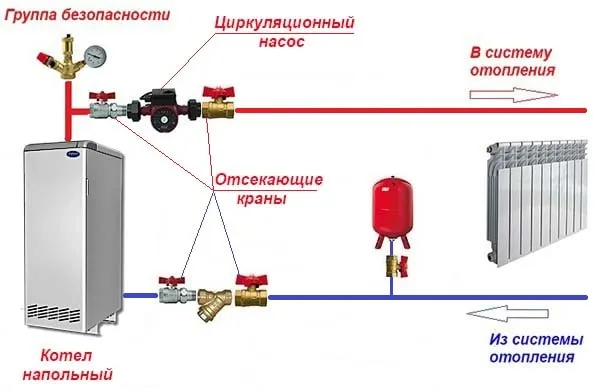

Схема установки насоса на подаче
Отсекающие краны являются сопутствующими элементами и требуются для быстрого обслуживания. Чтобы снять циркуляционный насос, необходимо открутить краны, находящиеся по обе стороны от корпуса (+)

Существует такой вариант отопительной сети, как открытая система с расширительным баком, установленным в самой высокой точке контура.

Если установить циркуляционный насос, то появится возможность эксплуатировать ее в двух режимах: естественном и принудительном. Естественная циркуляция пригодится, если возникнут перебои с электричеством.

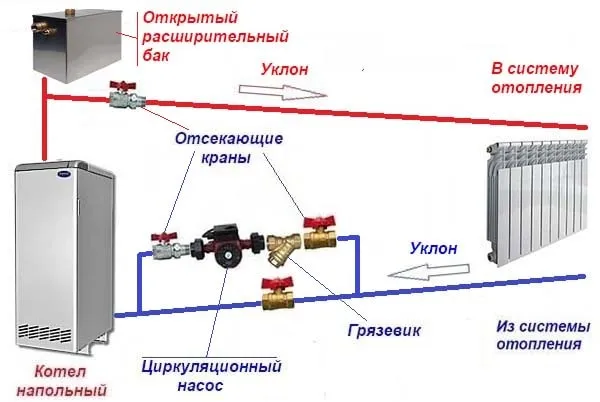

Монтаж насоса в открытой системе
Чтобы можно было переключать систему из одного режима в другой, циркуляционный прибор устанавливают не на трубе, а на байпасе – специальном отводе. При включении насоса трубу перекрывают краном

Последняя схема относится только к сетям с твердотопливным котлом. Насос на подаче не устанавливают из-за опасности взрыва. Дело в том, что у котлов на твердом топливе нельзя быстро остановить процесс нагрева, вследствие чего происходит закипание воды.

Кипяток с паром попадает внутрь насоса, он снижает производительность, охлажденная вода в контуре не успевает поступать обратно в котел в необходимом количестве – и он раскаляется еще больше. Результатом перегрева и становится взрыв.

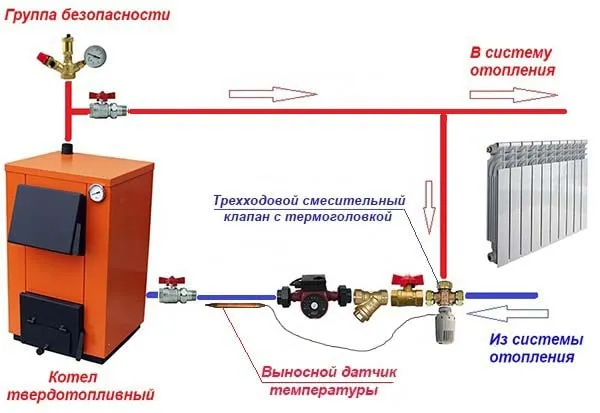

Установка насоса в сеть с твердотопливным котлом
Дополнительным элементом сети становится термосмесительный клапан. Он служит для переключения циркуляции теплоносителя с малого круга (с байпасом) на большой (+)

Если в разогревающийся котел запустить охлажденную воду из контура, выпадет конденсат. Чтобы этого не произошло, вода сначала разогревается в малом контуре до +55°С, а затем термостатический клапан производит плавное переключение на большой контур.

В результате холодная вода смешивается с уже разогретой и «температурного шока» для котла не происходит.

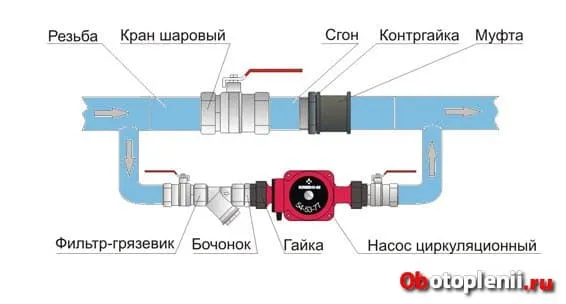

Как производится трубопроводная обвязка

Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.

Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.

Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева, то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.

Как правильно установить насос

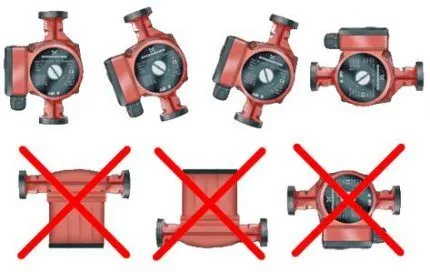

Правильные (вверху) и неправильные (внизу) варианты монтажа насоса. Если выбрать неверное положение и сместить ось ротора с горизонтали, может произойти завоздушивание или перегрев (+)

Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.

Необходим и обратный клапан из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.

Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.

Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.

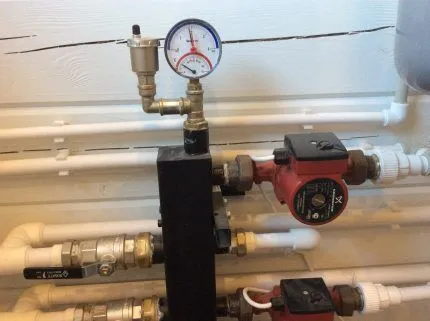

Манометр для циркуляционного насоса
С помощью штуцера на небольшом расстоянии от насоса устанавливают манометр, иногда – два одинаковых устройства с обеих сторон. С их помощью контролируют правильность работы циркуляционного агрегата

После монтажа всех приборов происходит подключение насоса к питанию. Большая ошибка – использовать обыкновенную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.

Существуют более разумные способы электропитания:

  • через бесперебойник (ИБП);
  • чрез дифференциальный автомат защиты;
  • путем подключения к автоматике котла.

Всего проще использовать автомат защиты: потребуется сам выключатель на 8 А, контакты, провода. Но для практического применения очень удобно решение с термостатом.

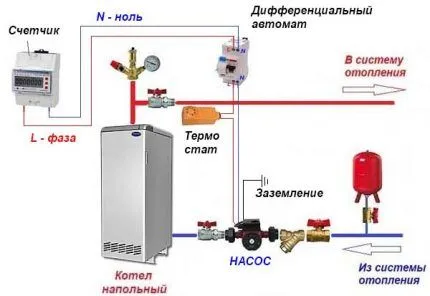

Схема подключения с термостатом
Схема подключения с термостатом. Когда температура теплоносителя в сети падает ниже определенного показателя, термостат срабатывает и отключает электропитание (+)

Если запланирована установка ИБП, то можно организовать подключение бесперебойника и к насосу, и к котлу одновременно.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

  1. Температура жидкости в поставках значительно выше, поэтому насос не работает.
  2. Плотность горячей воды меньше.
  3. Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Как правильно установить циркуляционный насос

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Насос для циркуляции воды в системе отопления

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Схемы установки в системах различных типов

Для начала уточним место, где ставить проточный насос, обеспечивающий циркуляцию воды через котел и принудительно направляющий ее к радиаторам системы отопления. По словам нашего эксперта Владимира Сухорукова, чей опыт заслуживает доверия, место монтажа нужно выбирать таким образом, чтобы агрегат было удобно обслуживать. На подаче он должен стоять после группы безопасности и отсекающей арматуры, как показано на схеме установки:

Схема монтажа насоса на подающей трубе отопления

Чтобы агрегат можно было снимать и обслуживать, по бокам нужно ставить отсекающие краны

На обратке насос необходимо ставить непосредственно перед теплогенератором, причем в тандеме с фильтром — грязевиком, чтобы не пришлось покупать и монтировать лишние краны. Схема обвязки перекачивающего агрегата выглядит так:

Расположение насосного агрегата на обратном трубопроводе

При монтаже на обратке грязевик лучше поставить перед насосным агрегатом

Рекомендация. Устанавливать таким способом циркуляционный насос можно как в закрытую, так и в открытую систему отопления, разницы большой нет. Утверждение касается и коллекторной системы, где теплоноситель движется к радиаторам по отдельным подводкам, присоединенным к распределительной гребенке.

Отдельный вопрос — открытая система отопления с циркуляционным насосом, способная работать в 2 режимах – принудительном и самотечном. Последний полезен для жилищ, где часто происходят отключения электроэнергии, а купить блок бесперебойного питания либо генератор хозяевам не позволяют доходы. Тогда аппарат с отсекающей арматурой нужно ставить на байпасе, а в прямую линию врезать кран, как это изображено на схеме:

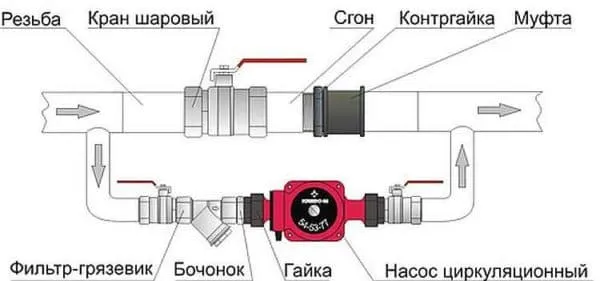

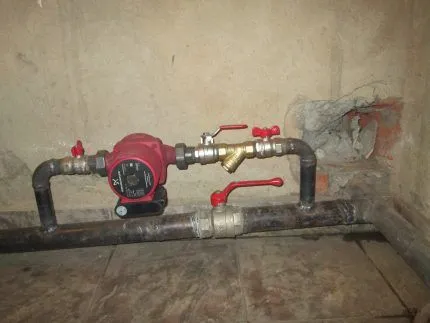

Насосная группа на байпасе

Эта схема может работать в принудительном и самотечном режиме

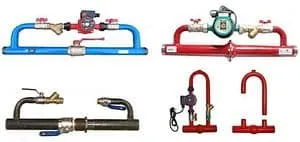

Важный момент. В продаже встречаются готовые байпасные узлы с насосом, где вместо крана на протоке стоит обратный клапан. Подобное решение нельзя назвать правильным, поскольку обратный клапан пружинного типа создает сопротивление порядка 0.08—0.1 Бар, что слишком много для самотечной системы отопления. Вместо него можно применить лепестковый клапан, но его надо ставить только в горизонтальном положении.

Напоследок разъясним, как установить и выполнить подключение циркуляционного насоса к котлу, сжигающему твердое топливо. Как было сказано выше, агрегат лучше поставить на магистрали, идущей из системы отопления к теплогенератору, что и показано на схеме:

Подробная схема подключения ТТ-котла с 3-ходовым клапаном

Как видите, в обвязке применено подключение насоса в котловой контур циркуляции с байпасом и трехходовым смесительным клапаном. О важной роли этих элементов обвязки подробно рассказано в руководстве о подключении твердотопливных котлов.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные - без насоса через такие большие контура теплоноситель не пройдет

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Врезка циркуляционного насоса в систему с принудительной циркуляцией

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

  • когда для обогрева частного дома задействовано больше одной котельных установки;
  • если в схеме обвязки участвует буферная емкость;
  • отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
  • то же, с применением гидравлического разделителя (гидрострелки);
  • для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла. Как она функционирует, рассказано в другой нашей статье.

Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

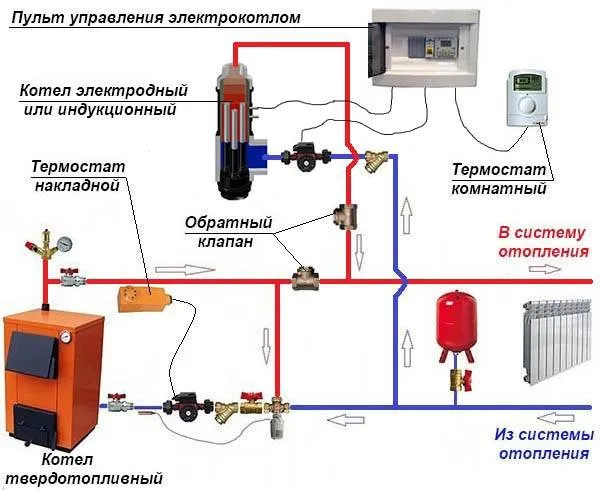

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

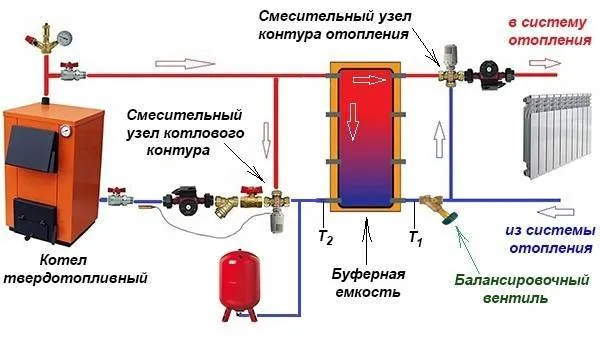

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

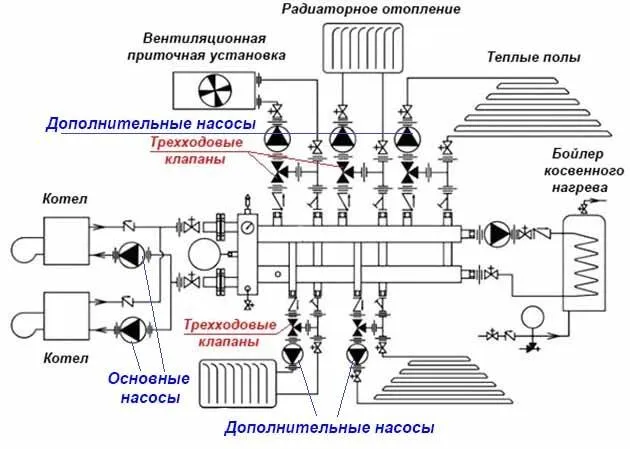

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

  • Уменьшить износ и увеличить срок эксплуатации ротора насоса;
  • Избежать закипания котла из-за вытягивания воздуха из котла насосом;
  • Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

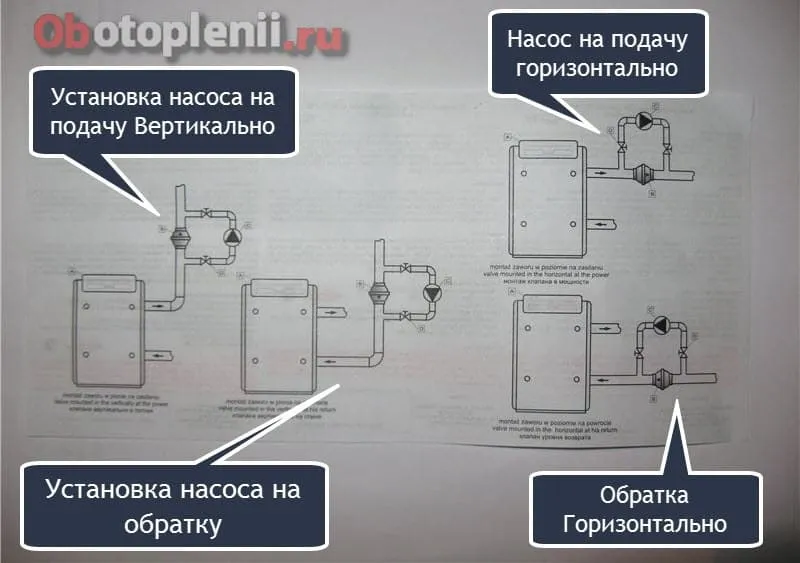

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

схемы установки циркуляционного насоса

Инструкция подключить циркуляционный насос

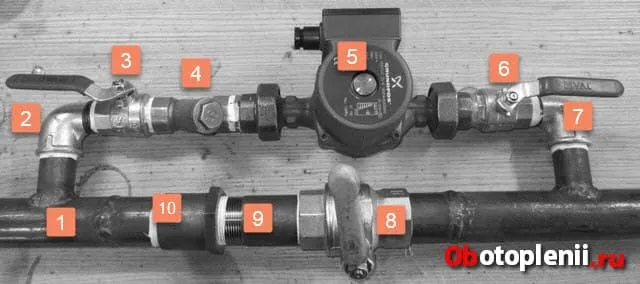

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

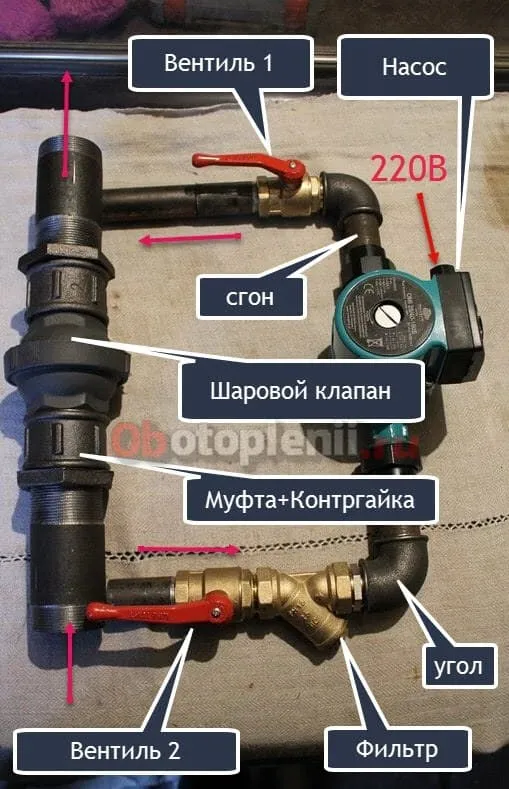

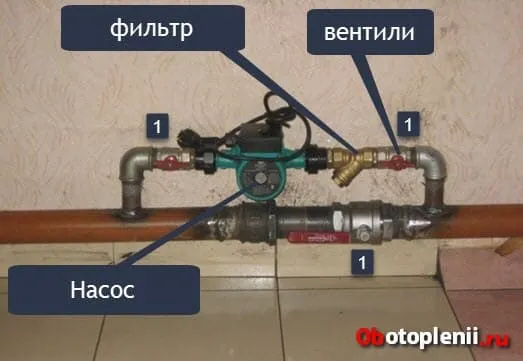

сборка циркуляционного насоса с вентилем

сборка циркуляционного насоса с шаровым краном

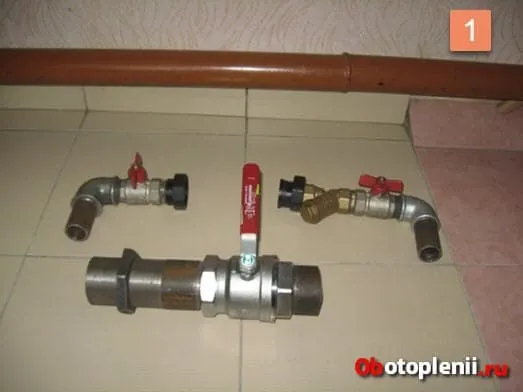

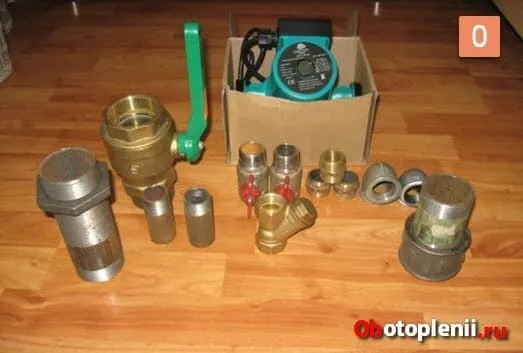

  • При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
  • Если необходимо, проведите чистку труб отопления;

ustanovka cirkuljacionnogo nasosa 10

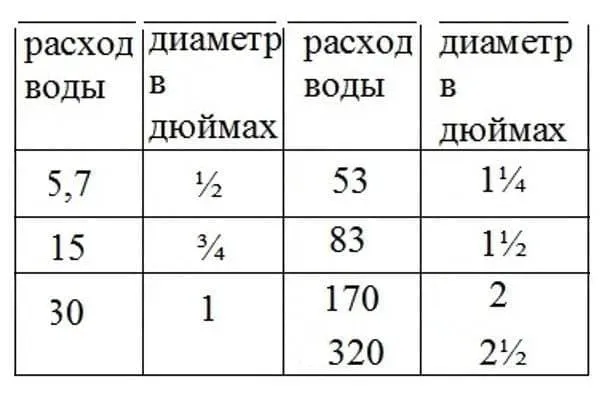

  • На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

ustanovka cirkuljacionnogo nasosa 11

  • Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

ustanovka cirkuljacionnogo nasosa 12

  • Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
  • Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
  • Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

ustanovka cirkuljacionnogo nasosa 13

  • При сборке придерживаемся схемы;

ustanovka cirkuljacionnogo nasosa 19

ustanovka cirkuljacionnogo nasosa 14

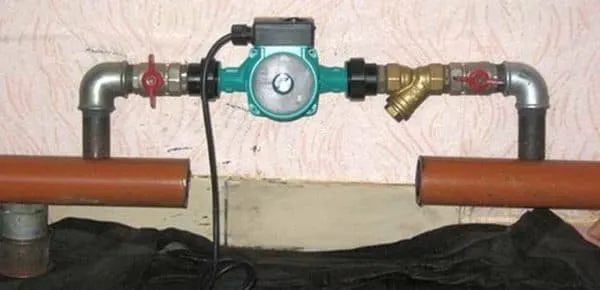

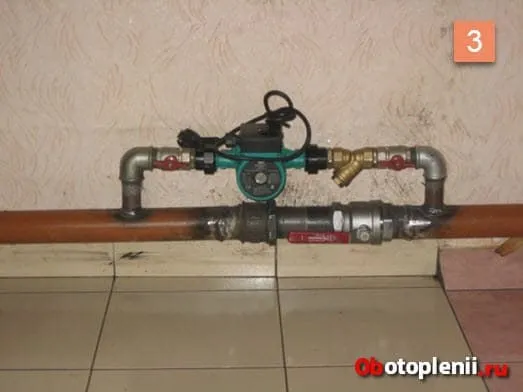

  • После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

ustanovka cirkuljacionnogo nasosa 15

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

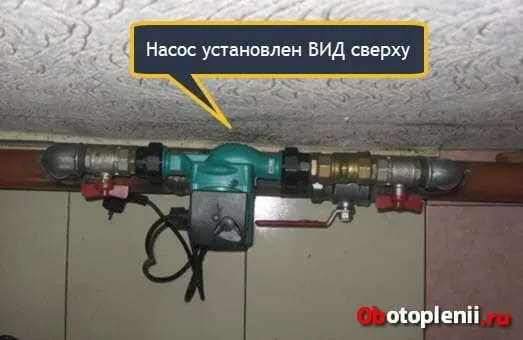

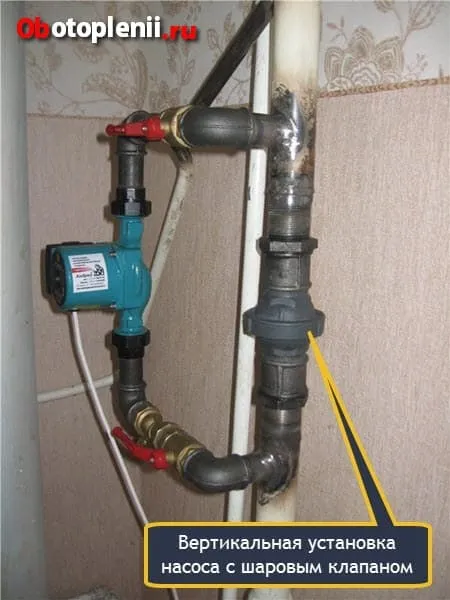

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

ustanovka cirkuljacionnogo nasosa 21

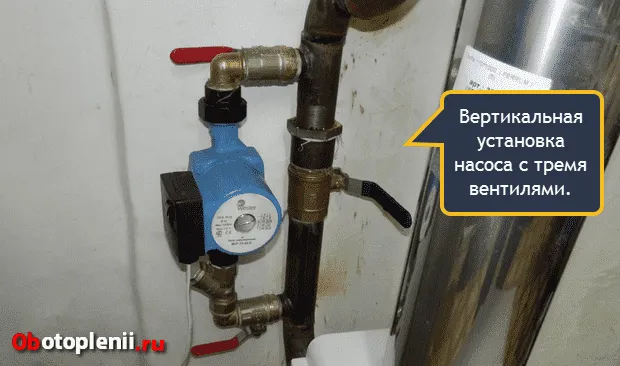

Фото вертикальной установки насоса с тремя вентилями

ustanovka cirkuljacionnogo nasosa 17

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

  • Через розетку с заземляющим контактом и степенью защиты IP44;
  • Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

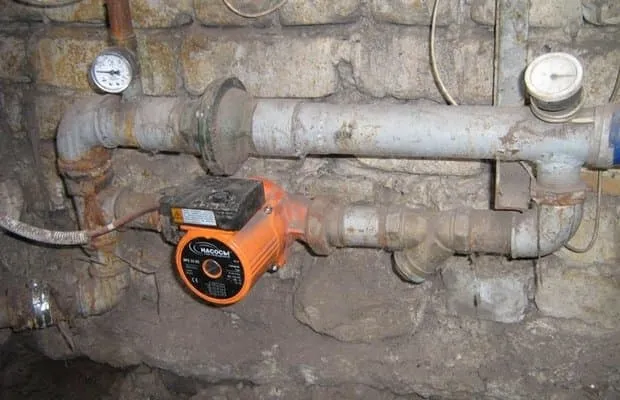

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

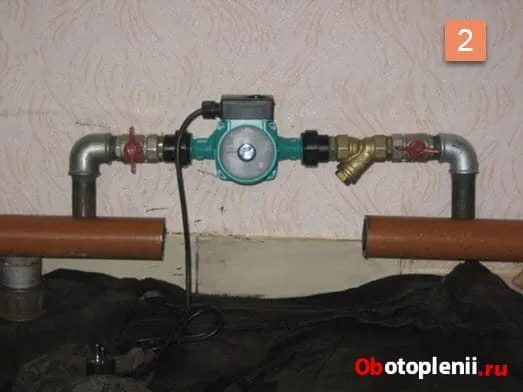

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

  • Если система открытая, то перед прибором, но на байпасе.
  • В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
  • В системах напорных «грязевик» устанавливается до байпаса.

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

  • Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
  • Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
  • Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

    Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

  • «сухие» насосы, ротор которых не контактирует с теплоносителем;
  • «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Характеристики насосов

Все циркуляционные насосы имеют два основных параметра:

  • Н – величина напора, т.е. высоты, на которую насос может поднять жидкость (измеряется в метрах);
  • Q – расход жидкости за определенный временный промежуток (измеряется в кубических метрах), который имеет прямую зависимость от мощности отопительного котла и диаметра используемых труб.

Насос в отопительной системе практически не используется для подъема воды, поэтому основным показателем является параметр Q. В современных отопительных котлах зачастую имеется встроенный насос, поэтому установка дополнительного насоса не потребуется.

Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

Необходимость монтажа циркуляционного насоса возникает в том случае, если используется слабый котел, или же если отапливаемая площадь была увеличена. Перед тем, как поставить дополнительный насос в систему отопления, нужно рассчитать расход жидкости в контуре. Кроме того, нужно правильно подобрать мощность насоса, которая определяется в зависимости от длины трубопровода – каждые 10 м длины контура требуют 0,6 м напора.

Существует два основных вида насосного оборудования:

  1. Сухие. В таких устройствах перекачиваемая жидкость не вступает в контакт с ротором. Герметичность достигается за счет уплотнителя, расположенного между насосом и его двигателем. КПД сухих насосов составляет около 80%, что позволяет с успехом использовать их для перекачки больших объемов жидкости. Для обустройства домашних отопительных систем насосы данного типа не применяются ввиду чрезмерного уровня шума, который они вырабатывают в процессе эксплуатации.
  2. Мокрые. В данном случае ротор погружен в перекачиваемый теплоноситель. Охлаждение двигателя осуществляется за счет воды. Электроэнергия подается в устройство через статор. Из достоинств такого оборудования стоит отметить долговечность, надежность, компактность, простоту обслуживания и низкий уровень шума. Основные недостатки – низкий КПД (не более 50%), возможность использовать такие устройства только в частных домах и квартирах, а также полная непригодность мокрых насосов для перекачивания питьевой воды.

Сложности монтажа дополнительного насоса в систему отопления Правильный монтаж насоса

Выяснив можно ли ставить дополнительный насос на отопление, необходимо правильно выбрать его месторасположение

Сложность заключается не в расчете оптимальной мощности, что тоже важно, а в согласованности работы устройства с основным насосом

Существует несколько вариантов, при которых потребуется монтаж дополнительных элементов. Особое место среди них занимает установка дополнительного отопления дома. На практике оно может быть реализовано двумя способами:

  • Проведение отдельной магистрали с радиаторами и всей необходимой обвязкой. Для этого понадобится дополнительный котел;
  • Модернизация существующей системы – обустройство нового контура отопления, подключенного к основному. Тогда обязательно потребуется установка дополнительного радиатора отопления или нескольких.

Второй вариант наиболее практичен, так как не потребуется докупать дорастающее оборудование и комплектующие. Но тогда возникает дополнительная проблема – асинхронность работы крыльчаток насосов. Даже при одинаковом количестве оборотов это приведет к неравномерному движению воды в трубах, что является первой причиной гидравлических ударов.

Установка гидрострелки Гидрострелка с насосами

Выход из этой ситуации – принципиально новая схема установки дополнительного насоса в систему отопления. Ее новаторство заключается в монтаже гидрострелки.

Это устройство компенсирует перепады давления на определенном участке системы, тем самым нормализируя работу отопления.

Это устройство нормализует давление в основной и обратной трубах. В дополнительном отоплении квартиры ее монтаж не обязателен, так как увеличение контура может быть незначительным. Но если объем воды в системе возрастает более чем на 20% – следует предусмотреть средства нормализации циркуляции и давления. Для установки дополнительного циркуляционного насоса в системе отопления вместе с гидравлическим компенсатором следует руководствоваться такими правилами:

  • Месторасположение – максимально близко ко входу обратной трубы в котел;
  • Установка запорной арматуры для каждого контура насосов;
  • Монтаж сетчатых фильтров.

При невозможности правильной установки гидрострелки – можно сделать ее простейший аналог. Для этого после места подключения дополнительного насоса в систему отопления делается проходная перемычка. Ее оптимальная длина должна составлять 300-400 мм. Это циркуляционное кольцо сможет частично уравновесить возможные гидравлические удары.

Двойные циркуляционные насос Сдвоенные насосы

Можно ли установить дополнительный насос на отопление, если изменение конфигурации труб физически невозможно? Есть более дорогостоящий, но эффективный способ улучшения циркуляции – монтаж сдвоенных насосов.

Это лучший вариант при наличии газового котла со встроенной циркуляционной системой. Общая мощность новых насосов должна компенсировать принудительную остановку основного. Так можно избежать появления сбоев в отопительной системе.

Преимущества такой модификации заключаются в следующем:

  • Не нужно изменять стандартную схему установки дополнительного насоса в систему отопления;
  • Общий патрубок для подключения гарантирует отсутствие неравномерного движения воды в трубах;
  • Возможность подключения к блоку управления отоплением – программатору.

О выборе оборудования и правилах его самостоятельного расчета

Ключевым показателем, определяющим эффективность работы циркуляционного насоса, является его мощность. Для бытовой системы отопления не нужно пытаться приобрести самую высокомощную установку. Она будет лишь сильно гудеть и впустую расходовать электричество.

О выборе оборудования и правилах его самостоятельного расчета

Монтированный циркуляционный насос

Вам нужно грамотно рассчитать мощность агрегата на основании таких данных:

  • показатель напора горячей воды;
  • сечение труб;
  • производительность и пропускная способность нагревательного котла;
  • температура теплоносителя.

Расход горячей воды определяется просто. Он равняется показателю мощности отопительного агрегата. Если у вас, например, стоит газовый котел на 20 кВт, воды за час будет расходоваться не более 20 л. Напор циркуляционного агрегата для системы отопления на каждые 10 м труб составляет около 50 см. Чем длиннее трубопровод, тем более мощный насос нужно приобретать. Здесь сразу стоит обращать внимание и на толщину трубных изделий. Сопротивление перемещению воды в системе будет более сильным, если вы монтируете малые по сечению трубы.

В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л. А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы.

Расход непосредственно насоса определяется следующим соотношением: N/t2-t1. Под t1 в этой формуле понимают температуру воды в оборотных трубах (обычно она равняется 65–70 °С), под t2 – температуру, которую обеспечивает агрегат отопления (не менее 90°). А литерой N обозначается мощность котла (это значение имеется в паспорте оборудования). Напор насоса устанавливается по принятым в нашей стране и Европе стандартам. Считается, что 1 кВт мощности циркуляционного агрегата вполне достаточно для качественного обогрева 1 квадрата площади частного жилища.

Источники

  • https://ProUteplenie.com/otoplenie/montazh-tsirkulyatsionnogo-nasosa-sovety-po-pravilnoy-ustanovke-v-sistemu-otopleniya-svoimi-rukami
  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-nasosa-na-otoplenie.html
  • https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
  • https://otivent.com/ustanovka-cirkuljacionnogo-nasosa
  • https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
  • http://teplosten24.ru/kak-pravilno-stavit-tsirkulyatsionnyj-nasos-na-otoplenie.html

Где лучше ставить циркуляционный насос?


Циркуляционный насос обычно устанавливают в системах отопления или водоснабжения, где он циркулирует жидкость (теплоноситель или воду) через трубопроводы и оборудование. Оптимальное место для установки циркуляционного насоса может зависеть от конкретной системы, но в целом есть несколько рекомендаций:

  1. Установите насос на возвратной линии системы. Это означает, что насос будет расположен после (после системы обогрева или использования воды) и будет циркулировать охлажденную жидкость обратно в котел или бойлер для дальнейшего нагрева. Это поможет избежать излишней нагрузки на насос и обеспечит оптимальную работу системы.

  2. Разместите насос так, чтобы он был доступен для обслуживания. Насосы требуют регулярного обслуживания, поэтому важно, чтобы он был установлен в легкодоступном месте, где вы сможете легко проверять его работу и обслуживать при необходимости.

  3. Избегайте установки насоса в местах с вибрацией и шумом. Циркуляционные насосы работают с высокими скоростями и могут создавать вибрации и шум. Установите насос на прочном и устойчивом к вибрациям основании, а также на достаточном расстоянии от жилых помещений, чтобы избежать излишнего шума.

  4. Установите насос с учетом направления потока жидкости. Обычно насосы имеют стрелки или маркировки, указывающие направление потока жидкости. Убедитесь, что насос установлен правильно и работает в соответствии с направлением потока жидкости в вашей системе.

  5. Если вы не уверены, где лучше установить насос, обратитесь к профессионалам. Установка циркуляционного насоса может быть сложной задачей, особенно если у вас нет опыта в работе с системами отопления и водоснабжения. Обратитесь к профессионалам, чтобы получить консультацию и помощь в установке насоса.

Добавить комментарий
