Недавно сделал подарок своей матери – приобрел для нее дом в небольшом поселке рядом с нашим городом. Решив взять на себя ремонтные работы, я уже почти завершаю финальную стадию. Однако, всего несколько дней назад мама попросила меня создать уютный погреб для хранения заготовок. Так что в данный момент я занят установкой механизма для люка в подвале.

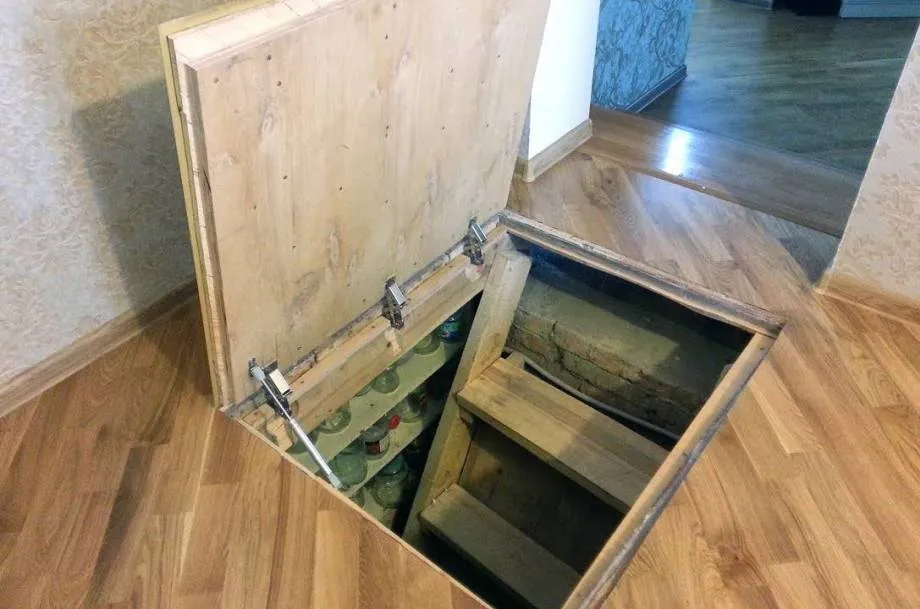

Самодельный люк в погреб

Немного про крышку для люка в погреб

Для конструирования крышки для погреба я учитывал размер люка и расположение самого погреба.

На этапе конструирования люка в подвал каждому необходимо подобрать подходящий для него размер крышки для погреба.

Так, как если вход будет слишком маленьким вам будет неудобно им пользоваться – переносить большие вещи, спускаться, подниматься ещё и носить различные вещи в и из погреба.

А если вход будет слишком большим, то он будет занимать огромное количество пространства, а крышка будет слишком тяжёлой и неподъёмной для простого человека.

Строгих размеров крышки для погреба не существует, однако фирмы, что производят крышки и люки для подобных нужд используют стандартную схему, в которой размер люка 70 на 70 сантиметров.

Если же вы пока планируете сделать погреб, то задумайтесь о расположении входа в погреб – оно имеет важное значение.

Рекомендую не делать вход близко от входных дверей или в местах, где будут часто ходить, а также не размещать вход в погреб в углу.

Так как в этих случаях крышка от погреба или подвала будет цеплять сторонние предметы, может задевать стены, будет портить внешний вид и в целом являются неудобными.

Если же ваш подвал уже готов, остаётся лишь сделать саму крышку для погреба, то выберете один из следующих вариантов:

  • Съёмные крышки
  • Раздвижные дверца
  • Распашные дверца

Съёмные крышки – самый простой и дешёвый вариант.

Вам нужно будет лишь сделать крышку размером под вход и приделать к ней удобные ручки.

Таким образом вы будете просто поднимать крышку, когда вам нужно будет попасть подвал или погреб.

Раздвижные дверца больше подойдут в том случае, если вход находится на улице, так, как они занимают много пространства.

Распашные дверца имеют самую сложную конструкцию среди перечисленных. Принцип работы у них как у обычных дверей.

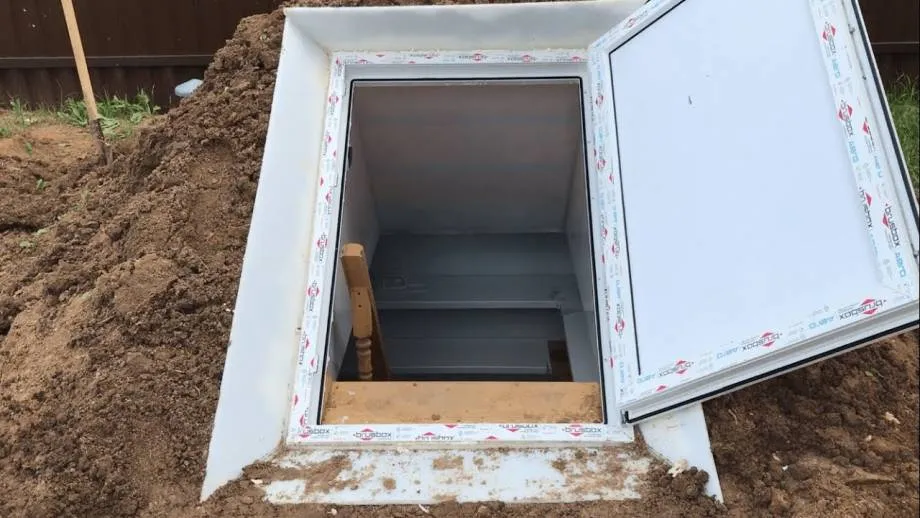

Самодельный люк в погреб с распашными дверцами

Подготовка к изготовлению крышки люка

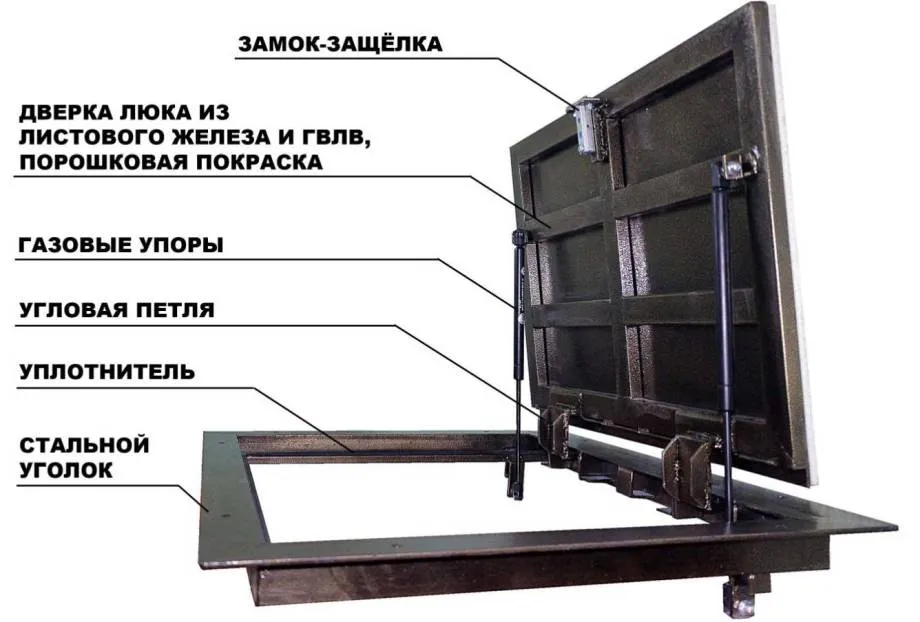

Схема люков для подвала/погреба

Перед изготовлением и установкой крышки вам необходимо будет сконструировать каркас под вход для крышки и сделать металлическую решетку для утеплителя.

В случае, если ваш люк находится в полу, вам нужно будет учитывать наличие уплотнителя и других конструкций.

Это необходимо дабы люк не выступал за пределы пола и находился с ним в одной плоскости.

Далее выберете петли для вашей крышки, которые могут быть:

  • Накладными петлями (простейший и популярнейший вариант)
  • Скрытными петлями (монтируются в сам люк или перекрытие, используются чтобы люк не выступал за пределы полу и таким образом делают его незаметным)
  • Пантографами
  • Петлями с приводом для автоматического открывания и закрывания люка (по названию понятно, что они используются, чтобы на расстоянии автоматически открывать или закрывать крышку)
  • Доводчиками

Петли на крышку устанавливаются по бокам, однако в случае если крышка имеет большие габариты, посредине устанавливается дополнительная третья петля.

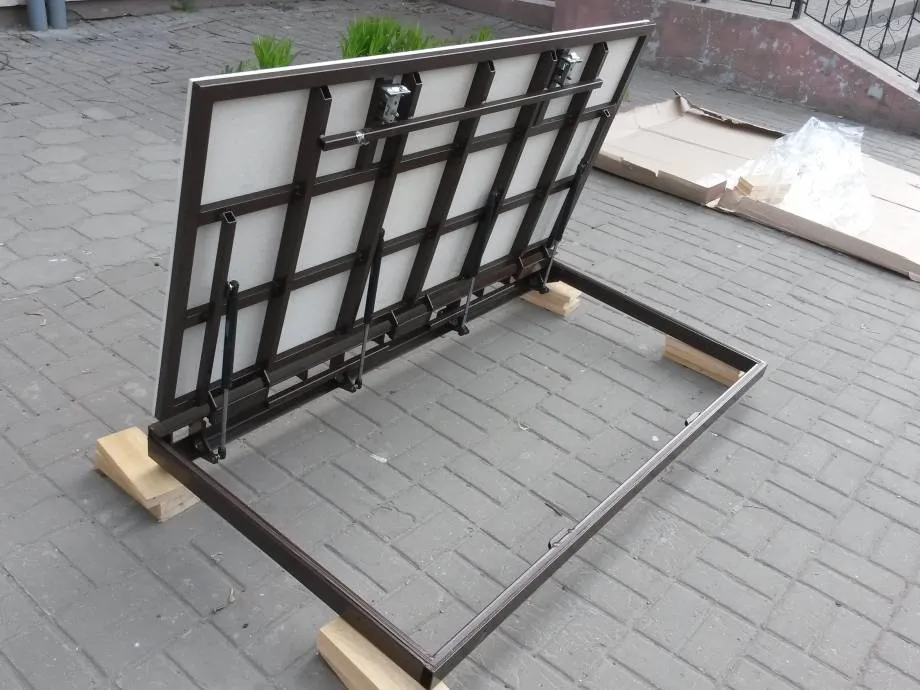

Каркас с для люка с установленной крышкой

Выбор материала для изготовления люка и крышки

Как правило, материал для изготовления люка и крышки к нему выбирают исходя из помещения, в котором находится вход в погреб.

Если вход находится в доме, где пол состоит из деревянных досок или ламината – то вам скорее подойдёт дерево в качестве основного материала.

Если же вход находится на улице, в гараже или если пол покрыт плиткой, то вам больше подойдёт металл в качестве основного материала. Ибо его можно будет залить бетоном или замаскировать всё той же плиткой в случае необходимости.

Также есть вариант изготовить крышку и сам люк из пластика, однако такие конструкции не пользуются большим спросом. Пластик весьма хрупкий, а это может привести к травмам, и используется разве что в декоративных целях.

  • Плюсы и минусы металла как основы для крышки люка в погреб

Из плюсов крышек из металла то, что они долговечны и крайне надёжны.

Из минусов же то, что металл тяжелее и дороже дерева.

Однако можно использовать алюминий как основу для крышки, это уменьшит её вес в несколько раз.

  • Плюсы и минусы дерева как основы для крышки люка в погреб

Плюсы деревянных крышек в том, что дерево легко обрабатывается, оно легче и дешевле.

Минусы в том, что дереву нужна специальная обработка, а также оно не столь долговечно как металл, поэтому со временем придётся заменить всю конструкцию.

Ручка и герметизация

Это заключительная деталь люка.

Про ручки могу вам сказать то, чтобы вы не использовали обыкновенную дверную ручку, если только это не распашные или раздвижные дверца.

Для съёмной или подъёмной крышки люка необходимо будет установить две удобные ручки по краям с той стороны, с которой планируется поднимать крышку.

Далее герметизация – это очень важно. Ведь влага, запах, сырость и температура из подвала может попасть в помещение, где находится вход в него.

Это, естественно, не желательно, поэтому используйте для герметизации дверной уплотнитель или войлоку.

Эти материалы крепятся по периметру люка, обеспечивают герметичность и приглушают звуки из подвала, а также они смягчают закрытие крышки люка.

Если же вход в ваш погреб находится на улице, отделайте крышку полипропиленом.

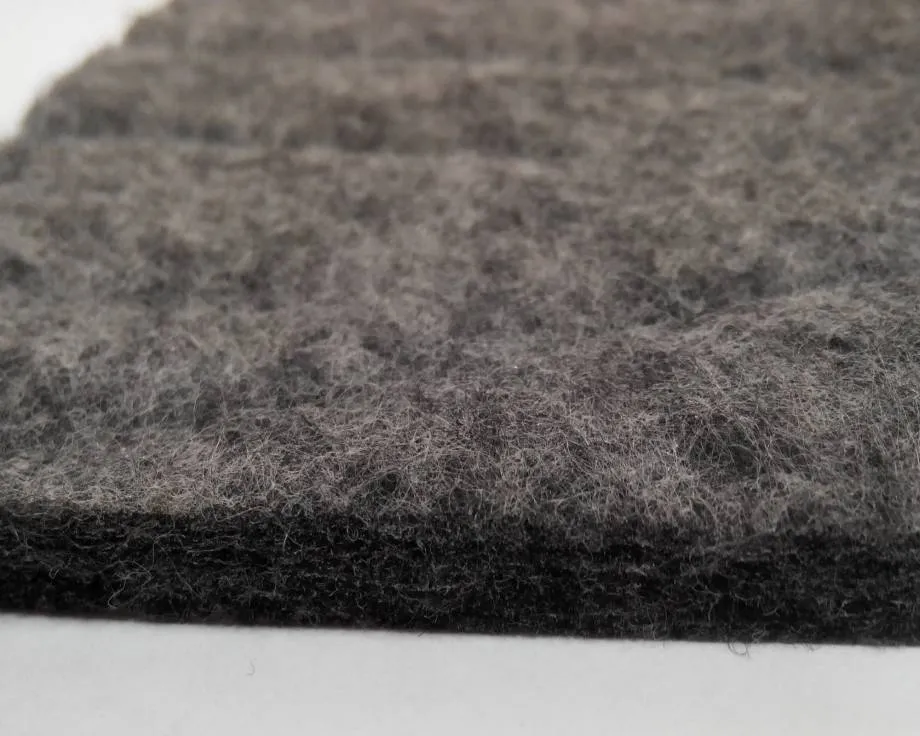

Войлока для герметизации люка в погреб

Изготовление крышки люка в погреб

После того, как вы выбрали материал, с которым будете работать, петли, подготовили инструменты и сделали чертёж конструкции, пора приступить изготовлению и процессу монтажа люка.

Первым делом из материала, с которым вы работаете, в моём случае это металл, вырежьте два одинаковых листа/квадрата. Если вы работаете с деревом, то подготовьте доски.

Далее из металлических уголков или профильной трубы я сделал каркас под вход в ваш подвал или погреб.

Необходимо выставить их по периметру, сварить, после чего сделать ещё одну такую же конструкцию, только меньшего размера. К меньшему каркасу нужно приварить по центру сторон поперечины из профильной трубы или уголка.

Это делается для того, чтобы люк выдерживал большую нагрузку, например, если по нему будут ходить.

Если вы работаете с деревом, то подготовьте и сделайте подобные конструкции из деревянных реек и брусков.

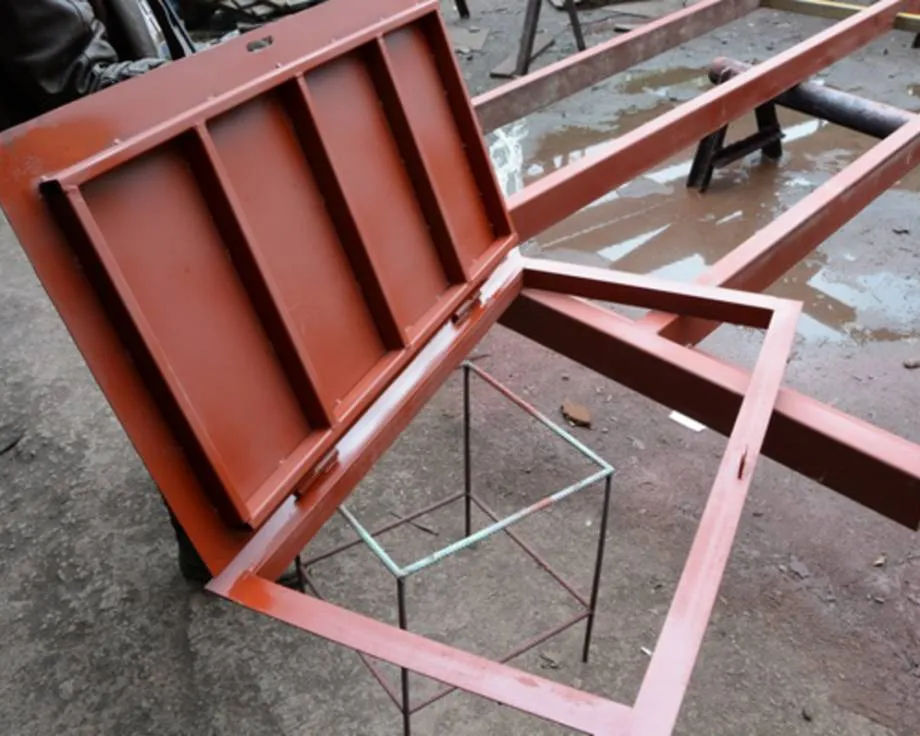

Самодельный каркас с решёткой для люка

После чего к одной из сторон меньшего каркаса, что будет служить основой для крышки люка, я приварил лист металла, что вырезал в начале, ну а если вы работаете с деревом, то приделайте доски.

Далее я наполнил пространство в крышке уплотнителем и термоизолятором, после чего установил второй лист или вторую партию досок с другой стороны крышки.

Следующим этапом – вставил каркас люка в сам вход погреба.

После чего установил петли к крышке и каркасу.

Последним шагом я приделал ручки для крышки люка и проверил герметизацию.

Далее, если захотите автоматизировать подъём и опускание конструкции, можете установить подъёмный механизм крышки люка из пары газовых амортизаторов, которые можно модифицировать и управлять на расстоянии.

В конце просто проведите испытания и проверьте как работает ваш подъёмный механизм люка в погреб и по желанию проведите покраску конструкции.

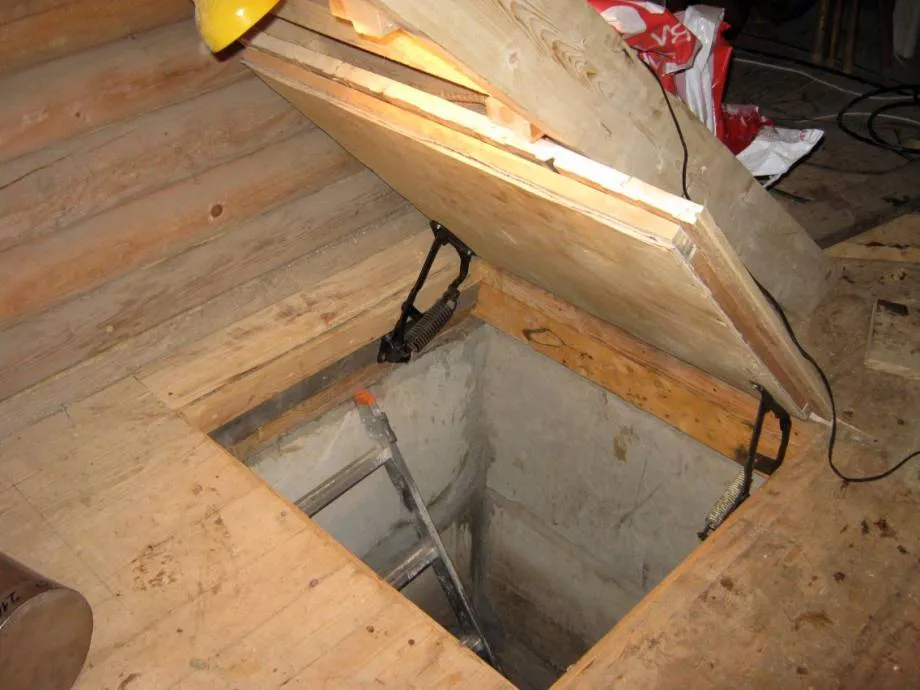

Готовый самодельный люк в погреб

Рекомендую следующее видео, в котором автор своими руками изготавливает люк в подвал:

Как итог…

Самодельный люк в подвал готов. Этот люк для погреба – незамысловатая конструкция, которую можно изготовить самому, как я и сделал. За основу люка можно взять дерево или металл, каждый материал имеет своим плюсы и минусы. Поэтому выбирайте из чего делать ваш люк для погреба исходя из вашей ситуации.

Напишите в комментариях как вы считаете – может ли быть надёжнее люк для погреба, сделанный из дерева, чем из металла

Какой размер ревизионного люка?


Размер ревизионного люка может быть различным в зависимости от его функционального назначения и места установки. Обычно размеры ревизионных люков определяются согласно нормам СНиП, ГОСТ и других нормативных документов.

Например, для ревизионного люка в канализационном колодце диаметром 1000 мм размеры могут быть 800х800 мм или 1000х1000 мм. Для ревизионного люка в трубопроводе диаметром 100 мм размеры могут быть 150х150 мм или 200х200 мм.

В любом случае, перед выбором размера ревизионного люка необходимо учитывать его функциональное назначение и условия эксплуатации, а также соблюдать нормы и требования действующих нормативных документов.
